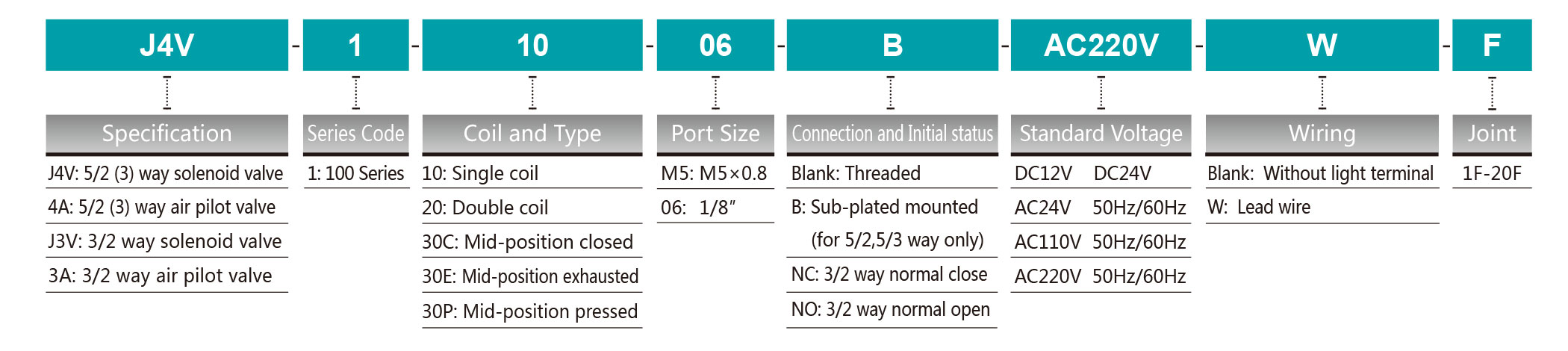

Bestellcode
Spezifikation
| Model | J4V110-M5 | J4V120-M5 | J4V130C-M5 | J4V130E-M5 | J4V130P-M5 | J4V110-06 | J4V120-06 | J4V130C-06 | J4V130E-06 | J4V130P-06 |
| 4A110-M5 | 4A120-M5 | 4A130C-M5 | 4A130E-M5 | 4A130P-M5 | 4A110-06 | 4A120-06 | 4A130C-06 | 4A130E-06 | 4A130P-06 | |
| Ventiltyp | 5/2 Weg | 5/3 Weg | 5/2 Weg | 5/3 Weg | ||||||
| Effektiver Querschnittsbereich | 10 mm 2 (cv = 0,56) | 7 mm 2 (cv = 0,40) | 12 mm 2 (cv = 0,67) | 9 mm 2 (cv = 0,5) | ||||||
| Model | J3V110-M5 | J3V120-M5 | 3A110-M5 | 3A120-M5 | J3V110-06 | J3V120-06 | 3A110-06 | 3A120-06 | ||
| Ventiltyp | 3/2 Weg | |||||||||
| Effektiver Querschnittsbereich | 10 mm 2 (cv = 0,56) | 12 mm 2 (cv = 0,67) | ||||||||
| Anschlussterminalgröße | Einlass, Auslass, Auspuffanschluss ＝ M5 × 0,8 | Einlass, Auslass, Auspuffanschluss ＝ g 1/8 ″ | ||||||||
| Arbeitsmedium | 40 Mikron gefilterte Luft | |||||||||
| Betrieb | Intern pilotierte | |||||||||
| Arbeitsdruck | 0,15 ～ 0,8 MPa | |||||||||
| Max. Testdruck | 1,2mpa | |||||||||
| Umgebungstemperatur | -20 ~ 70 ℃ | |||||||||
| Betriebsspannungstoleranz | ± 10% | |||||||||
| Stromverbrauch | AC: 2,5 VA DC: 2,5W | |||||||||
| Steckerschutz | F Klasse, IP 65 | |||||||||
| Verkabelung / Anschlussterminal | Kabel- / Bleidraht- oder DIN -Stecker | |||||||||
| Schaltfrequenz | 5 Zyklen / Sek. | |||||||||
| Ansprechzeit | 0,05 Sek. | |||||||||

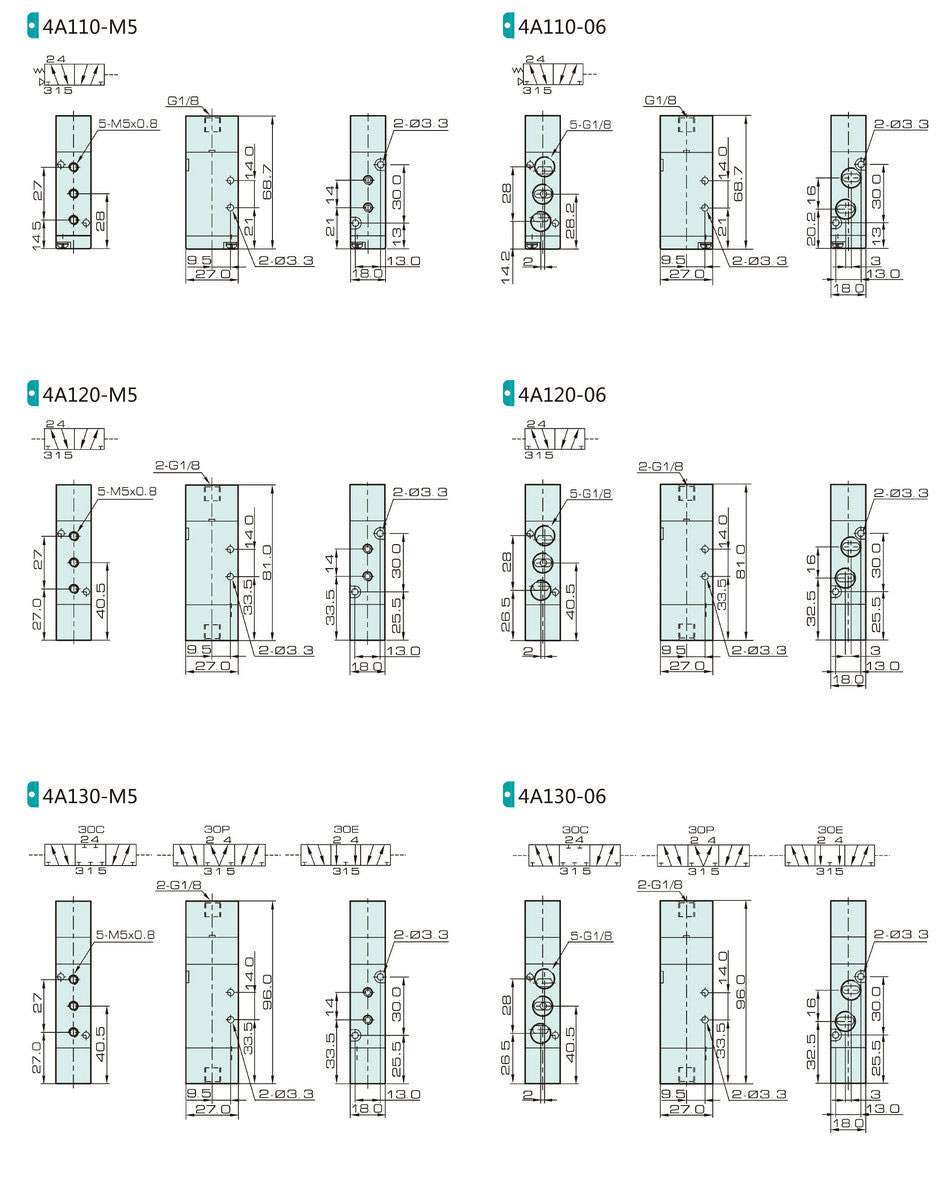

Gesamtdimension
