3A100-400 Serie

3A100-400 Serie

  • Produktparameter
  • Produktgröße

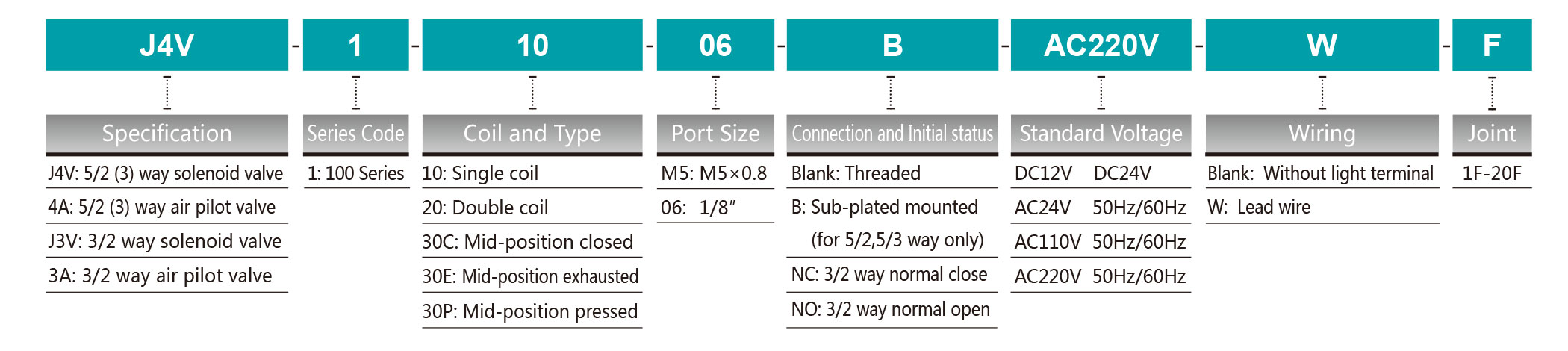

Bestellcode

Spezifikation

Model

 J4V110-M5 J4V120-M5 J4V130C-M5 J4V130E-M5 J4V130P-M5 J4V110-06 J4V120-06 J4V130C-06 J4V130E-06 J4V130P-06
4A110-M5 4A120-M5 4A130C-M5 4A130E-M5 4A130P-M5 4A110-06 4A120-06 4A130C-06 4A130E-06 4A130P-06

Ventiltyp

 5/2 Weg 5/3 Weg 5/2 Weg 5/3 Weg

Effektiver Querschnittsbereich

 10 mm 2 (cv = 0,56) 7 mm 2 (cv = 0,40) 12 mm 2 (cv = 0,67) 9 mm 2 (cv = 0,5)

Model

 J3V110-M5 J3V120-M5 3A110-M5 3A120-M5 J3V110-06 J3V120-06 3A110-06 3A120-06

Ventiltyp

 3/2 Weg

Effektiver Querschnittsbereich

 10 mm 2 (cv = 0,56) 12 mm 2 (cv = 0,67)

Anschlussterminalgröße

 Einlass, Auslass, Auspuffanschluss ＝ M5 × 0,8 Einlass, Auslass, Auspuffanschluss ＝ g 1/8 ″

Arbeitsmedium

 40 Mikron gefilterte Luft

Betrieb

 Intern pilotierte

Arbeitsdruck

 0,15 ～ 0,8 MPa

Max. Testdruck

 1,2mpa

Umgebungstemperatur

 -20 ~ 70 ℃

Betriebsspannungstoleranz

 ± 10%

Stromverbrauch

 AC: 2,5 VA DC: 2,5W

Steckerschutz

 F Klasse, IP 65

Verkabelung / Anschlussterminal

 Kabel- / Bleidraht- oder DIN -Stecker

Schaltfrequenz

 5 Zyklen / Sek.

Ansprechzeit

 0,05 Sek.
