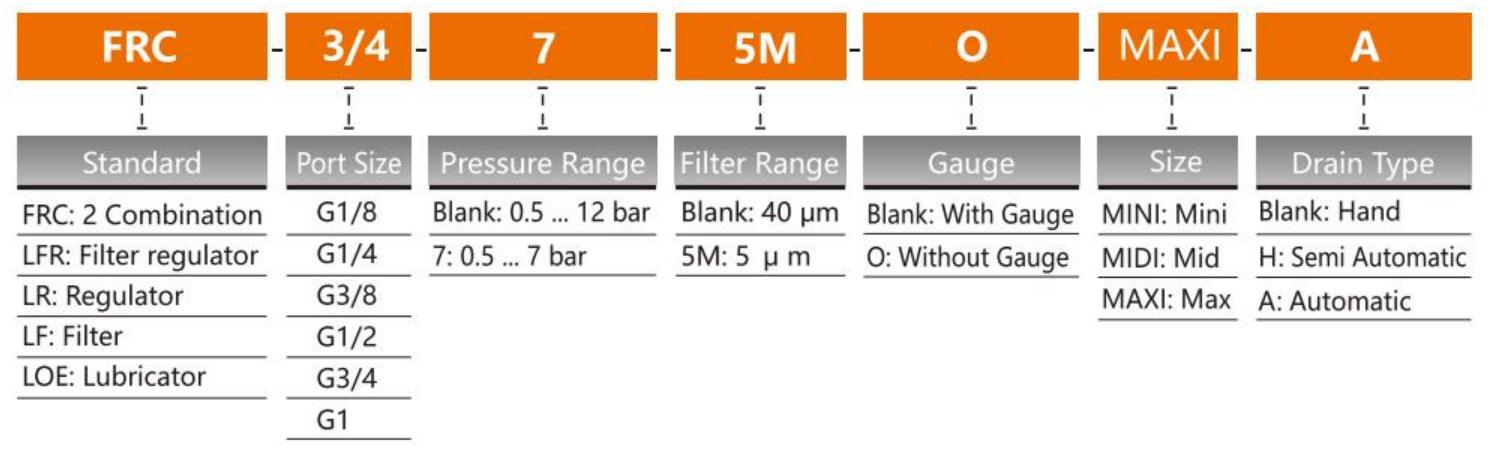

Bestellcode
Symbol
Spezifikation
| Spezifikation | MINI MINI | MIDI | MAXI | ||||||
| Anschlussterminalgröße | G1/8 | G1/4 | G3/8 | G3/8 | G1/2 | G3/4 | G3/4 | G1 | |
| Arbeitsmedium | Druckluft | ||||||||
| Strukturmerkmale | Filterregler mit/ohne Messgerät | ||||||||
| Proportional Schmiermittel | |||||||||
| Montageart | Nach Zubehör | ||||||||
| Rohr | |||||||||
| Montageposition | Vertikal ± 5 | ||||||||
| Regulierungsschloss | Drehgriff mit Schloss | ||||||||
| Rotationsgriff mit integrierten Schlössern | |||||||||
| Filterklasse [μm] | 5 oder 40 | ||||||||
| Max -Hysterese [Bar] | 0.2 | 0.4 | |||||||
| Druckbereich [Bar] | 0.5...7 | ||||||||
| 0.5...12 | |||||||||
| Druckanzeige | Von Messgerät | ||||||||
| G1/8 Preset | G1/4 Preset | G1/4 Preset | |||||||
| Wasserkapazität [cm³] | 22 | 43 | 80 | ||||||
| Eingangsdruck [Balken] | |||||||||
| Wasser Auspuff |
Hand | 1...16 | |||||||
| Halbautomatisch | 1.5...16 | ||||||||
| Automatisches | 2...12 | ||||||||

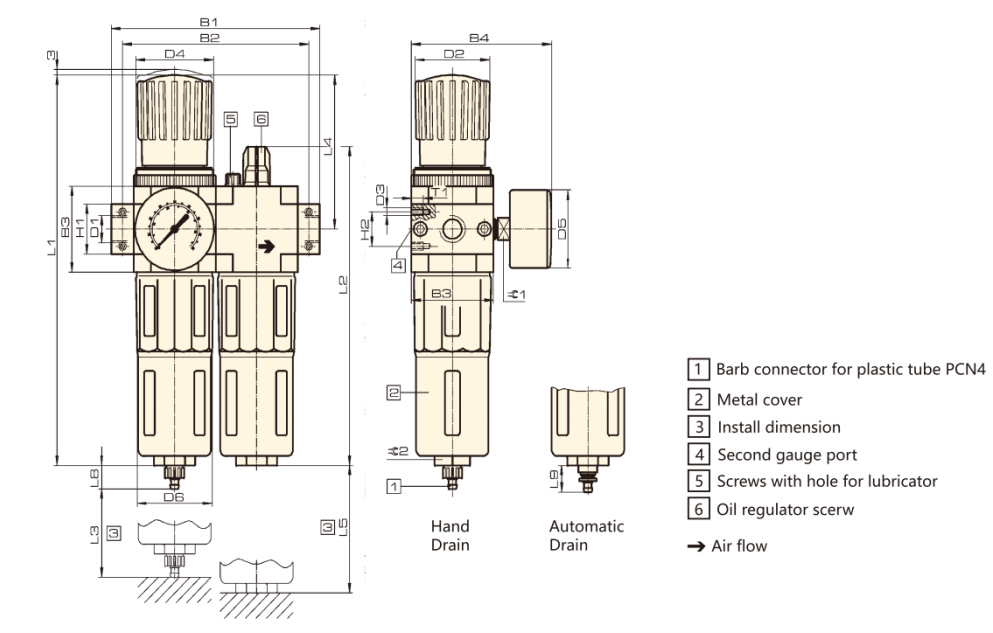

Gesamtdimension
Dimension
|
Model |
B1 |
B2 |
B3 |
B4 |
D1 |
ΦD2 |
D3 |
D4 |
ΦD5 |
ΦD6 |
|
MINI |
||||||||||
|
FRC-1/8-MINI |
104 |
92 |
40 |
76 |
G1 /8 |
31 |
M4 |
M36X1.5 |
41 |
38 |
|
FRC-1/4-MINI |
G1/4 |
|||||||||
|
FRC-3/8-MINI |
110 |
G3/8 |
||||||||
|
MIDI |
||||||||||
|
FRC-3/8-MIDI |
140 |
125 |
55 |
95 |
G3/8 |
48.5 |
M5 |
M52X1.5 |
50 |
52 |
|
FRC-1/2-MIDI |
G1/2 |
|||||||||
|
FRC-3/4-MIDI |
G3/4 |
|||||||||
|
MAXI |
||||||||||
|
FRC-3/4-MAXI |
162 |
146 |
66 |
107 |
G3/4 |
48.5 |
M5 |
M52X1.5 |
50 |
65 |
|
FRC-1-MAXI |
182 |
157 |
G1 |
|||||||
|
Model |
HALLO |
H2 |
Li |
L2 |
L3 |
L4 |
L5 |
L8 |
L9 |
T1 |
|
|
|
MINI |
||||||||||||
|
FRC-1/8-MINI |
20 |
11 |
193 |
169 |
60 |
69 |
100 |
15 |
19 |
7 |
14 |
22 |
|
FRC-1/4-MINI |
||||||||||||
|
FRC-3/8-MINI |
||||||||||||
|
MIDI |
||||||||||||
|
FRC-3/8-MIDI |
32 |
22 |
250 |
204 |
80 |
99 |
120 |
15 |
19 |
8 |
14 |
24 |
|
FRC-1/2-MIDI |
||||||||||||
|
FRC-3/4-MIDI |
||||||||||||
|
MAXI |
||||||||||||
|
FRC-3/4-MAXI |
32 |
22 |
252 |
228 |
90 |
102 |
150 |
15 |
19 |
8 |
14 |
24 |
|
FRC-1-MAXI |
40 |
|||||||||||
|
Model |
B1 |
B2 |
B3 |
D1 |
D3 |
Φd6 |
H1 |
H2 |
L1 |
L2 |
L3 |
L8 |
L9 |
T1 |
T2 |
|
|
MINI |
||||||||||||||||
|
LF-1/8-MINI |
64 |
52 |
40 |
G1/8 |
M4 |
38 |
20 |
11 |
144 |
124 |
60 |
15 |
19 |
7 |
- |
22 |
|
LF-1/4-MINI |
G1/4 |
|||||||||||||||
|
LF-3/8-MINI |
G3/8 |
|||||||||||||||
|
MIDI |
||||||||||||||||
|
LF-3/8-MIDI |
85 |
70 |
55 |
G3/8 |
M5 |
52 |
32 |
22 |
179 |
151 |
80 |
15 |
19 |
8 |
- |
24 |
|
LF-1/2-MIDI |
G1/2 |
|||||||||||||||
|
LF-3/4-MIDI |
G3/4 |
|||||||||||||||
|
MAXI |
||||||||||||||||
|
LF-3/4-MAXI |
116 |
91 |
66 |
G3/4 |
M5 |
65 |
32 |
22 |
203 |
170 |
90 |
15 |
19 |
8 |
- |
24 |
|
LF-1-MAXI |
G1 |
|||||||||||||||
|
Model |
B1 |
B2 |
B3 |
B4 |
B5 |
D1 |
0d2 |
D3 |
0d6 |
HALLO |
H2 |
Li |
12 |
L3 |
T1 |
T2 |
|
|
MINI |
|||||||||||||||||
|
Loe-1/8-MINI |
64 |
52 |
40 |
30 |
- |
G1/8 |
- |
M4 |
38 |
20 |
11 |
169 |
124 |
100 |
7 |
- |
22 |
|
L0E-1/4-MINI |
G1/4 |
||||||||||||||||
|
LOE-3/8-MINI |
G3/8 |
||||||||||||||||
|
MIDI |
|||||||||||||||||
|
LOE-3/8-MIDI |
85 |
70 |
55 |
43 |
- |
G3/8 |
- |
M5 |
52 |
32 |
22 |
204 |
151 |
120 |
8 |
- |
24 |
|
LOE-1/2-MIDI |
G1/2 |
||||||||||||||||
|
LOE-3/4-MIDI |
G3/4 |
||||||||||||||||
|
MAXI |
|||||||||||||||||
|
LOE-3/4-MAXI |
116 |
91 |
66 |
46 |
- |
G3/4 |
- |
M5 |
65 |
40 |
22 |
228 |
170 |
150 |
8 |
- |
24 |
|
LOE-1-MAXI |
G1 |
||||||||||||||||
