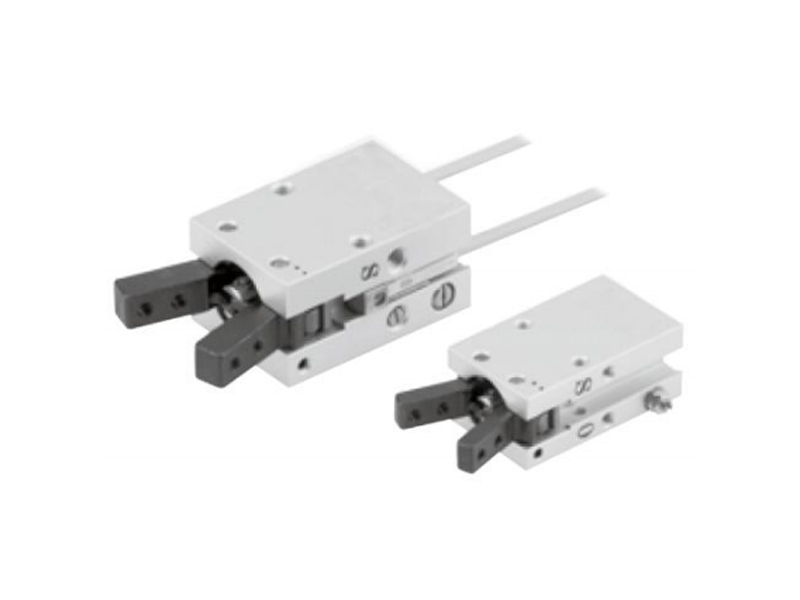

Eigenschaften:
* Vielseitige, freie Montage möglich, kompaktes Konstruktionsdesign, platzsparend.
* Integrierter Durchflussregler.
* Integrierter Magnetring, ermöglicht Installation von Näherungsschaltern an mehreren Seiten.
* Hohe Positioniergenauigkeit.
Spezifikation
| Bohrungsgröße (mm) | 10 | 16 | 20 | 25 |
| Arbeitsmedium | Luft | |||
| Betrieb | Doppeltwirkend | |||
| Min. Betriebsdruck | 0,15 MPa | |||
| Max. Betriebsdruck | 0,7 MPA | |||
| Umgebungs- - und Mediumstemperatur | 10 ~ 60 ℃ (ohne Kondensation) | |||
| Max.operierende Frequenz | 180 (C.P.M) | |||
| Sensor | Jel-07d | |||
| "Schmierung | Keine Notwendigkeit | |||
| Dämpfer | Gummiskissen an beiden Enden | |||
| Rohrleitungsgröße | M3x0.5 | M5x0.8 | ||

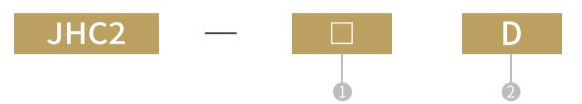

Bestellcode

| ① Bohrungsgröße | ②Doppeltwirkend |
| 10 | - |
| 16 | |
| 20 | |
| 25 |

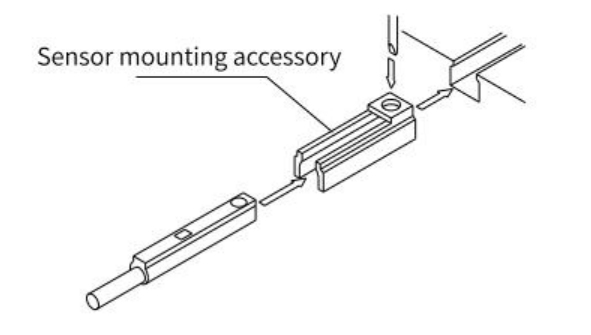

① Führen Sie den Sensor -Montage -Zubehör in die Montagerille auf dem Zylinder ein, wie im Bild gezeigt, und stellen Sie im Allgemeinen die Position des Sensors ein
② Führen Sie den Sensor in die Montage -Rille des Montagezubehörs ein
③ Nachdem die Detektionsposition bestätigt ist, fixieren Sie den Sensor mit der am Sensor befestigten Anschlagschraube (M2.5)
④ Die Änderung der Erkennungsposition wird gemäß dem Schritt durchgeführt
[Hinweis] Verwenden Sie den horologischen Treiber mit einem Griffdurchmesser von 5 bis 6 mm, wenn Sie die Befestigungsschrauben befestigen. Und das Anspannungsmoment beträgt ungefähr 0,05 ~ 0,1 n · m, wobei ein raues Straffing -Gefühl und dann 90 ° gedreht wird.
Sensor -Montagezubehör und Model
| Sensormodell | Sensor -Montage -Zubehörmodell |
| JEL-07D/JEL-07N | BMG2-012 |
Fixierungsmethode des Sensors

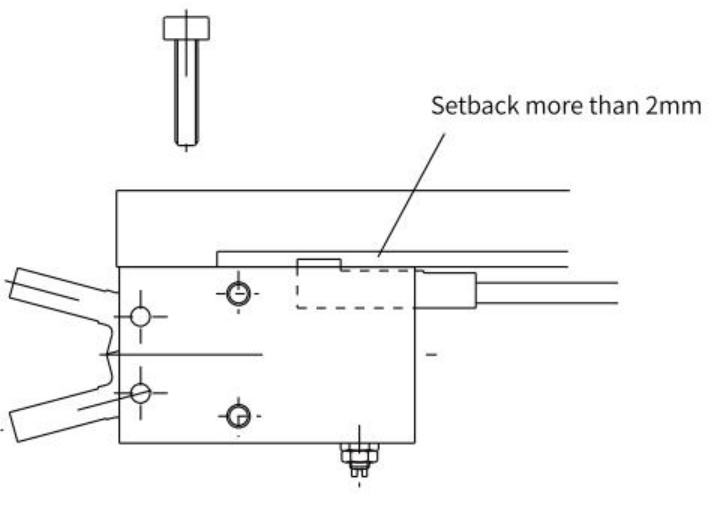

Hinweis für die Verwendung des Montagezubehörs
Wenn der Sensor auf der Seite der Befestigungsoberfläche verwendet wird, wie in der obigen Abbildung gezeigt, aufgrund des Vorsprungs des Sensor -Montageszubehörs von der Endfläche sollte die Montageplatte mit einem Rückschlag von mehr als 2 mm ausgelegt werden.

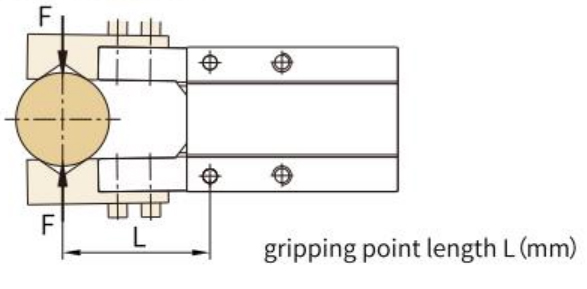

Griffkräfte entsprechen unterschiedlichen Grippingpoints
Theoretischer packender Moment
| 10 | 16 | 20 | 25 | ||
| Theoretisches Greifenmoment bei 0,5 MPa Druck | Schließmoment | 0.088 | 0.45 | 0.76 | 1.52 |
| Öffnungsmoment | 0.147 | 0.645 | 1.26 | 2.365 | |
| Max.Gripping Point Länge (mm) | 30 | 40 | 60 | 70 | |
| Bohrungsdurchmesserswinkel (°) | 30 | ||||
| Verlustwinkel (°) | -10 | ||||

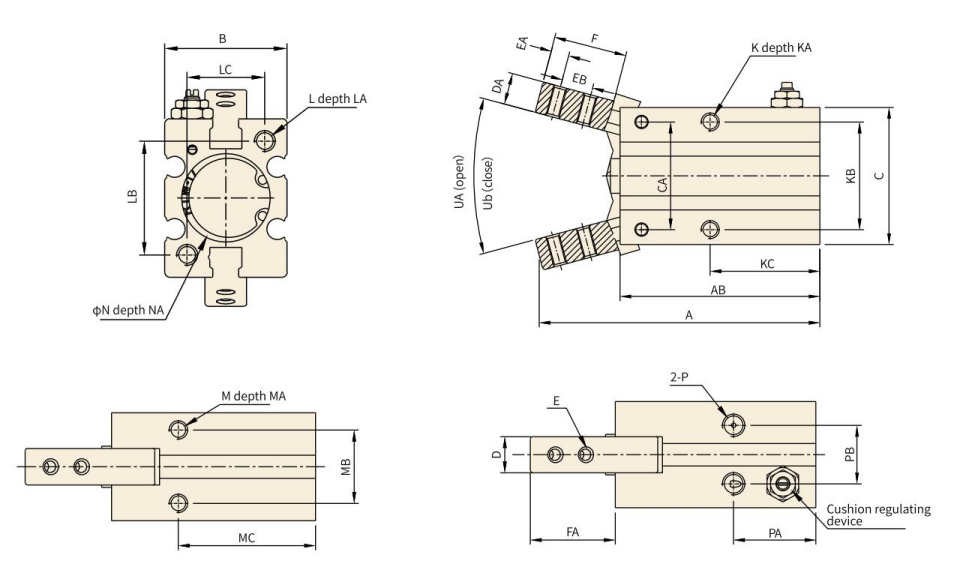

Gesamtdimension

Spezifikation
| Bohrungsgröße | A | AB | B | C | CA | D | DA | E | EA | EB | F | FA | K | KA | KB | KC | L |
| 10 | 52.5 | 38.5 | 16.5 | 23 | 14 | 6.4 | 4 | M2,5 × 0,45 | 3 | 5.7 | 12 | 14.5 | M3 × 0,5 | 5 | 16 | 23 | M3 × 0,5 |
| 16 | 62.5 | 44.5 | 23.6 | 30.5 | 24 | 8 | 7 | M3 × 0,5 | 4 | 7 | 16 | 19 | M4 × 0,7 | 7 | 24 | 24.5 | M4 × 0,7 |
| 20 | 78 | 55 | 27.6 | 42 | 30 | 10 | 8 | M4 × 0,7 | 5 | 9 | 20 | 23.5 | M5 × 0,8 | 8 | 30 | 29 | M5 × 0,8 |
| 25 | 92 | 60.5 | 33.6 | 52 | 36 | 12 | 10 | M5 × 0,8 | 8 | 12 | 27 | 33 | M6 × 1,0 | 10 | 36 | 30 | M6 × 1,0 |
| Bohrungsgröße | LA | LB | LC | M | MA | MB | MC | N | N / A | P | PA | PB | Großbritannien (offen) | Großbritannien (offen) |
| 10 | 6 | 18 | 12 | M3 × 0,5 | 6 | 11.4 | 27 | 11 0.05 0 | 1.5 | M3 × 0,5 | 19 | 10 | 30 ° | 10 ° |
| 16 | 8 | 22 | 15 | M4 × 0,7 | 4.5 | 16 | 30 | 17 0.05 0 | 1.5 | M5 × 0,8 | 18.5 | 13 | 30 ° | 10 ° |
| 20 | 10 | 32 | 18 | M5 × 0,8 | 8 | 18.6 | 35 | 21 0.05 0 | 1.5 | M5 × 0,8 | 22 | 15 | 30 ° | 10 ° |
| 25 | 12 | 40 | 22 | M6 × 1,0 | 10 | 22 | 36.5 | 26 0.05 0 | 1.5 | M5 × 0,8 | 23.5 | 20 | 30 ° | 10 ° |
