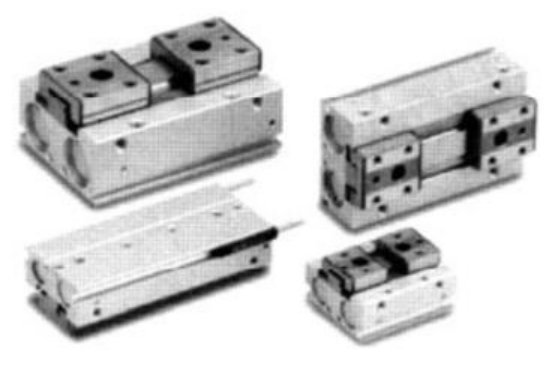

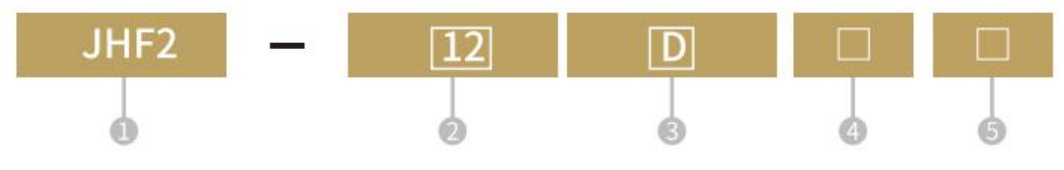

Bestellcode
| ①2 Greifarme | ② Bohrung Größe | ③Doppeltben | ④ Schlaganfall | ⑤Boby Option | ||
| 2 Greifarme | Bohrungsgröße | Doppeltwirkend | Null | Kurzer Schlag | BOBY -Option | |

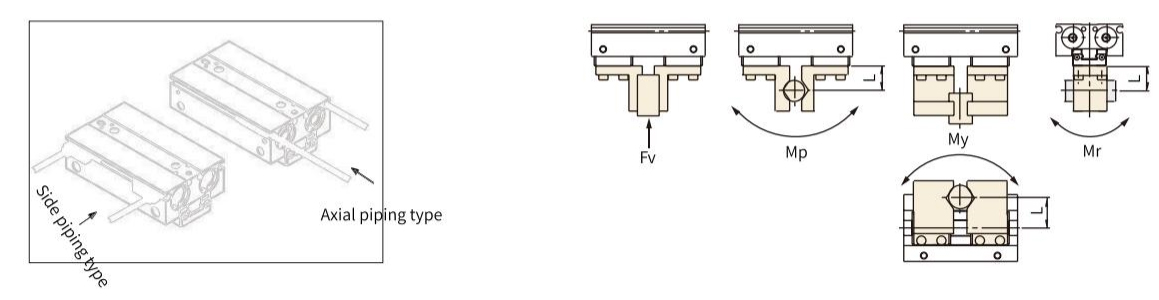

| 1 | Mittlerer Schlaganfall | Null | Axiale Rohrleitungsart | |||
| 2 | Langer Schlag | R | Seitenrohrtyp | |||
[Hinweis] Sensormodell Weitere Informationen finden Sie in P173 für den spezifischen Bestellcode.
| Betrieb | Model | Bohrungsgröße (mm) | Packende Kraft | Öffnen/Schließen Schlaganfall (beide Seiten) (MM) |
Gewicht | Ungehinderte Kapazität (cm³) | |
| Effektives Greifen Kraft pro Finger |
|||||||
| Finger offen | Finger schließen | ||||||
| Schwach | JHF2-8D | 8 | 19 | 8 | 65 | 0.7 | 0.6 |
| JHF2-8D1 | 16 | 85 | 1.1 | 1.0 | |||
| JHF2-8D2 | 32 | 120 | 2.0 | 1.9 | |||
| JHF2-12D | 12 | 48 | 12 | 155 | 1.9 | 1.6 | |
| JHF2-12D1 | 24 | 190 | 3.3 | 3.0 | |||
| JHF2-12D2 | 48 | 275 | 6.1 | 5.8 | |||
| JHF2-16D | 16 | 90 | 16 | 350 | 4.9 | 4.1 | |
| JHF2-16D1 | 32 | 445 | 8.2 | 7.4 | |||
| JHF2-16D2 | 64 | 650 | 14.9 | 14.0 | |||
| JHF2-20D | 20 | 141 | 20 | 645 | 8.47 | 7.3 | |
| JHF2-20D1 | 40 | 850 | 15.1 | 13.7 | |||
| JHF2-20D2 | 80 | 1225 | 28.0 | 26.6 | |||
| JHF2-25D | 25 | 236 | 60 | 1650 | 30.0 | 27.3 | |
*[Anmerkung] am Druck von 0,5 MPa, wenn der Griffpunkt L 20 mm beträgt.
Spezifikation
| Bohrungsgröße (mm) | 8 | 12 | 16 | 20 | 25 | |||
| Betrieb | Doppelte Schauspielung | |||||||
| Arbeitsmedium | Luft | |||||||
| Betriebsdruckbereich (MPA) | 0,15 ~ 0,7 | 0,1 ~ 0,7 | ||||||
| Umgebungs- und Medientemperatur | -10 ~ 60 ℃ (ohne Kondensation) | |||||||
| Wiederholbarkeit (MM) | ± 0,05* | |||||||
| Max.operierende Frequenz (C.P.M) | Kurzer Schlaganfall 、 mittlerer Schlaganfall: 120 langer Schlaganfall: 60 | |||||||
| Sensormodell | Kontaktlos | 2-Draht | Jel-07d | |||||
| 3-Wire-NPN | Jel-07n | |||||||
*[Anmerkung] Wenn die Zylinderseitenhalterung und nicht vollgespräche verwendet werden

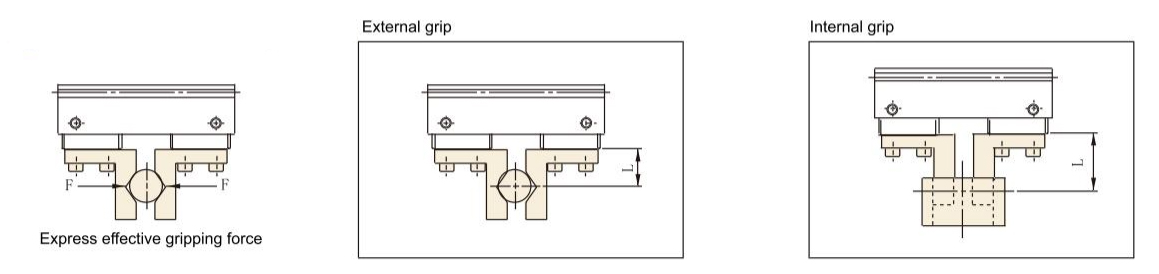

Wirksame packende Kraft
Spezifikationen/Modelbohrungen
| Model | Bohrungsgröße (mm) | Betrieb | Blumenblatt | Betriebsdruck Rangempa (MPA) | Umgebungs- und Medientemperatur (℃) | Wiederholbarkeit (MM) | Max.operierende Frequenz (C.P.M) |
Packende Kraft (n) | Bohrungsdurchmessers-/ Schlussschlag (MM) | Sensormodell |
| JHF2-8D | 8 | Double Schauspiel |
Luft | 0,15 ~ 0,7 | -10 ~ 60 (ohne Nr Kondensation) |
± 0,05 | 120 | 19 | 8 | Jel-07d |
| JHF2-8D1 | 120 | 16 | ||||||||
| JHF2-8D2 | 60 | 32 | ||||||||
| JHF2-12D | 12 | 0,1 ~ 0,7 | 120 | 48 | 12 | |||||
| JHF2-12D1 | 120 | 24 | ||||||||
| JHF2-12D2 | 60 | 48 | ||||||||
| JHF2-16D | 16 | 120 | 90 | 16 | ||||||
| JHF2-16D1 | 120 | 32 | ||||||||
| JHF2-16D2 | 60 | 64 | ||||||||
| JHF2-20D | 20 | 120 | 141 | 20 | ||||||
| JHF2-20D1 | 120 | 40 | ||||||||
| JHF2-20D2 | 60 | 80 | ||||||||
| JHF2-25D | 25 | 120 | 236 | 60 |
[Anmerkung] beim Druck von 0,5 MPa, wenn der Griffpunkt L 10 mm beträgt.

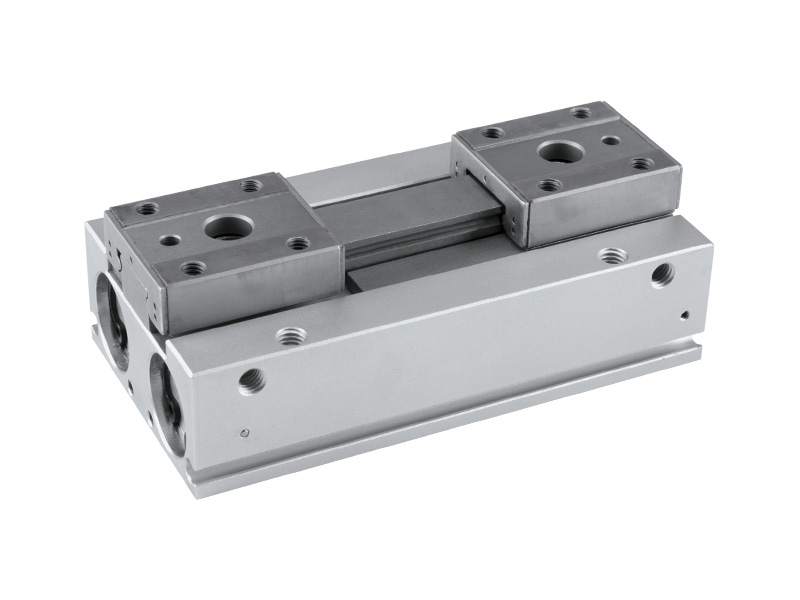

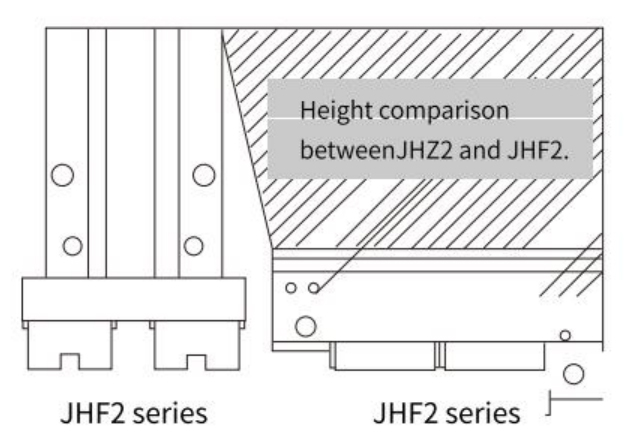

Viel kürzer als JHZ2 -Serie
- Raumsparendes Design.
- Starke packende Kraft.
- Zentralisierte Verkabelung und Rohrleitungen.

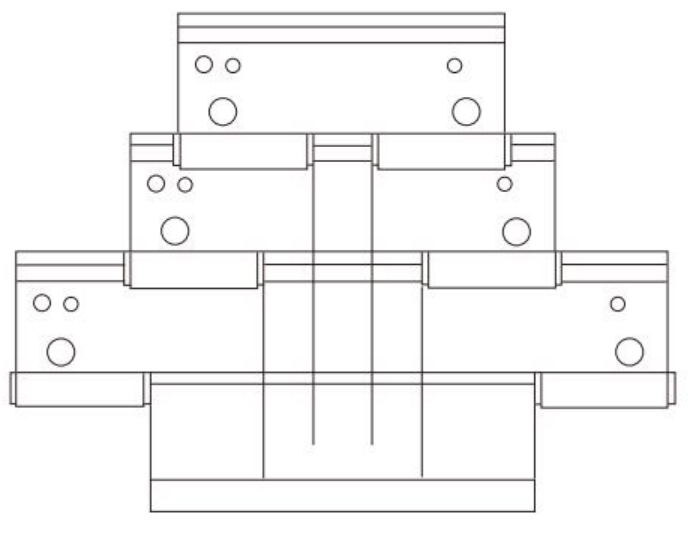

- Drei Standard -Hub -Längen: kurz/mittel/lang.
[Anmerkung] JHF2-25D haben nur einen kurzen Schlaganfall
Standard -Hub -Längen für jede Bohrungsgröße. Schlaganfall kann ausgewählt werden, um dem Werkstück zu entsprechen.
Zentralisierte Verkabelung und Rohrleitungen sind möglich.

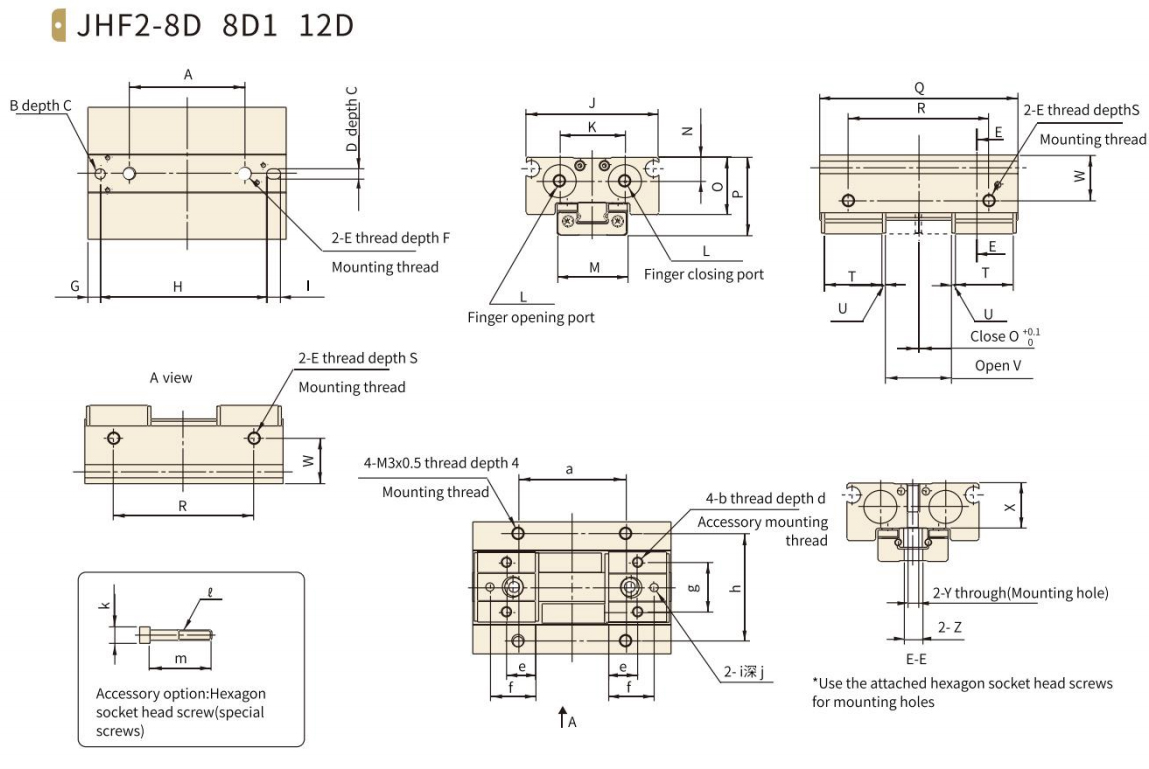

GesAMtDichcHcHMension
DiMension
| Model | A | B | C | D | E | F | G | H | 1 | J | K | L | M | N | 0 | P | Q | R | S |
| JHF2 8D | 16 | ∅2.5H9 0.025 0 | 2.5 | ∅2.5H9 0.025 0 | M3x0.5 | 7 | 3 | 28.3 | 3.4 | 32 | 15.8 | M3x0.5 | 17-8 | 5.9 | 14 | 19 | 36 | 22 | 4 |
| JHF2-8D1 | 28 | ∅2.5H9 0.025 0 | 2.5 | ∅2.5H9 0.025 0 | M3x0.5 | 7 | 3 | 40.3 | 3.4 | 32 | 15.8 | M3x0.5 | 178. | 5.9 | 14 | 19 | 48 | 34 | 4 |
| JHF2-12D | 26 | ∅3H9 0.025 0 | 3 | ∅3H9 0.030 0 | M4x0.7 | 10 | 4 | 42 | 4 | 40 | 20 | M5x0.8 | 208. | 7.7 | 19 | 25 | 52 | 38 | 5 |
| Model | T | U | V | W | X | Y | Z | A | B | D | E | F | G | H | i | J | K | ∮ | m |
| JHF2-8D | 12 | 0.8 | 8 ± 1 | 11 | 11 | 02.6 | 04.5 | 14 | M2,5 × 0,45 | 3 | 6 | 10 | 12 | 26 | ∅2H9 0.025 0 | 2 | 04 | M2.5x0.45 | 15 |
| JHF2-8D1 | 14 | 0.8 | 16 ± 1 | 11 | 11 | 02.6 | 04.5 | 26 | M2,5 × 0,45 | 3 | 7 | 11 | 12 | 26 | ∅2H9 0.025 0 | 2 | 04 | M2.5x0.45 | 15 |
| JHF2-12D | 18 | 1 | 12 ± 1 | 15 | 14.8 | 03.4 | 05.5 | 28 | M3x0.5 | 4 | 9 | 14 | 15 | 33 | ∅2.5H9 0.025 0 | 2.5 | 05 | M3x0.5 | 20 |
[AnmerkunG] JHF2-12D verwendet MontAGe-Thread M4x0.7 und die TieFe Beträgt 5 mm.

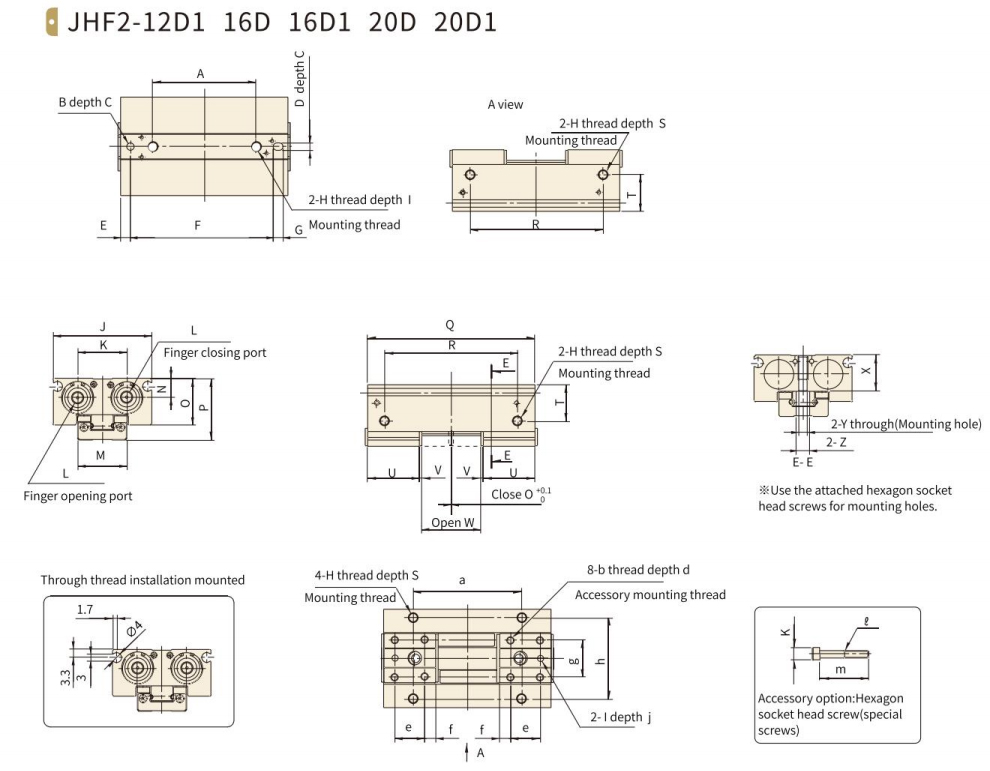

Gesamtdimension
Dimension
| Model | A | B | C | D | E | F | G | H | 1 | J | K | L | M | N | 0 | P | Q | R | S |
| JHF2-12D1 | 42 | ∅3H9 0.030 0 | 3 | ∅3H9 0.025 0 | 4 | 58 | 4 | M4x0.7 | 10 | 40 | 20 | M5x 0,8 | 20 0 -0.1 | 7.7 | 19 | 25 | 68 | 54 | 5 |
| JHF2-16D | 38 | ∅4H9 0.030 0 | 3 | ∅4H9 0.030 0 | 6 | 57.5 | 5 | M5x0.8 | 12 | 50 | 26 | M5x0.8 | 27 0 -0.1 | 10.6 | 24 | 33 | 72 | 52 | 5.5 |
| JHF2-16D1 | 60 | ∅4H9 0.030 0 | 3 | ∅4H9 0.030 0 | 6 | 79.5 | 5 | M5x0.8 | 12 | 50 | 26 | M5x0.8 | 27 0 -0.1 | 10.6 | 24 | 33 | 94 | 74 | 5.5 |
| JHF2-20D | 38 | ∅5H9 0.030 0 | 4 | ∅5H9 0.030 0 | 6 | 71 | 6 | M6x1 | 15 | 62 | 33 | M5x0.8 | 32 0 -0.1 | 13 | 30 | 41 | 86 | 56 | 6 |
| JHF2-20D1 | 66 | ∅5H9 0.030 0 | 4 | ∅5H9 0.030 0 | 6 | 99 | 6 | M6x1 | 15 | 62 | 33 | M5x0.8 | 32 0 -0.1 | 13 | 30 | 41 | 114 | 84 | 6 |
| Model | T | U | V | W | X | Y | Z | A | B | D | E | F | G | H | I | J | k | ∮ | m |
| JHF2-12D1 | 15 | 21 | 1 | 24 ± 1 | 14.8 | ∅3.4 | ∅5.5 | 44 | M3 × 0,5 | 4 | 12 | 4.5 | 15 | 33 | ∅2.5H9 0.025 0 | 2.5 | ∅5 | M3x0.5 | 20 |
| JHF2-16D | 20 | 25 | 1.2 | 16 ± 1 | 20 | ∅4.3 | ∅7.5 | 36 | M4 × 0,7 | 4 | 15 | 5 | 20 | 43 | ∅3H9 0.025 0 | 3 | - | - | - |
| JHF2-16D1 | 20 | 29 | 1.2 | 32 ± 1 | 20 | ∅4.3 | ∅7.5 | 58 | M4 × 0,7 | 4 | 18 | 5.5 | 20 | 43 | ∅3H9 0.025 0 | 3 | - | - | - |
| JHF2-20D | 25 | 31 | 1.2 | 20 ± 1 | 25 | ∅5.2 | ∅10 | 40 | M4x0.7 | 4 | 16 | 7.5 | 24 | 52 | ∅3H9 0.025 0 | 3 | - | - | - |
| JHF2-20D1 | 25 | 36 | 1.2 | 40 ± 1 | 25 | ∅5.2 | ∅10 | 68 | M4 × 0,7 | 4 | 20 | 8 | 24 | 52 | ∅3H9 0.025 0 | 3 | - | - | - |

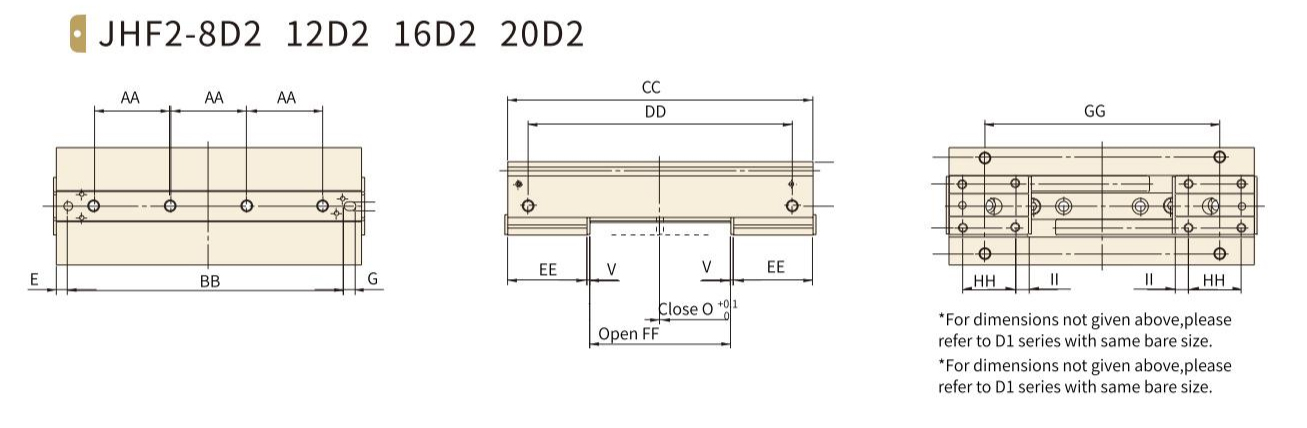

Gesamtdimension
Dimension
| Model | AA | BB | CC | DD | EE | Ff | GG | HH | Ⅱ |
| JHF2-8D | 17 | 64.3 | 72 | 58 | 18 | 32 | 50 | 8 | 8 |
| JHF2-12D2 | 26 | 94 | 104 | 90 | 27 | 48 | 80 | 18 | 4.5 |
| JHF2-16D2 | 36 | 127.5 | 142 | 122 | 37 | 64 | 106 | 26 | 5.5 |
| JHF2-20D2 | 42 | 159 | 174 | 144 | 46 | 80 | 128 | 30 | 8 |

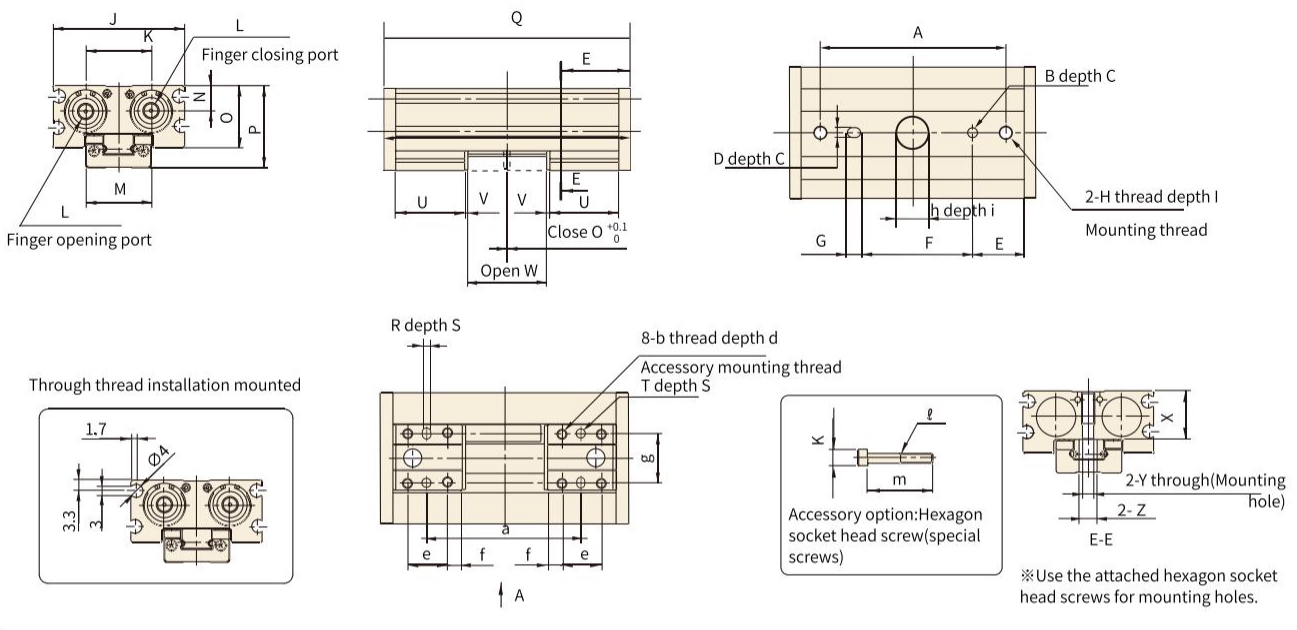

Gesamtdimension
Dimension
| Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N | 0 | P | Q | R | S |
| JHF2-25D | 122 | ∅5H9 0.030 0 | 5 | ∅5H9 | 38 | 77 | 6 | M8x1.25 | 16 | 80 | 42.5 | M5x0.8 | 52.8. | 22 | 41 | 63.5 | 156 | 4 | 4 |
| Model | T | U | V | W | X | Y | Z | A | B | D | E | F | G | H | I | K | ∮ | M |
| JHF2-25D | ∅4H9 0.030 0 | 38 | 1.5 | 60 ± 1 | 38 | 12 | 6.5 | 101 | M5 × 0,8 | 10.5 | 29 | 4.5 | 24 | 15 | 4 | 5 | M3x0.5 | 6 |

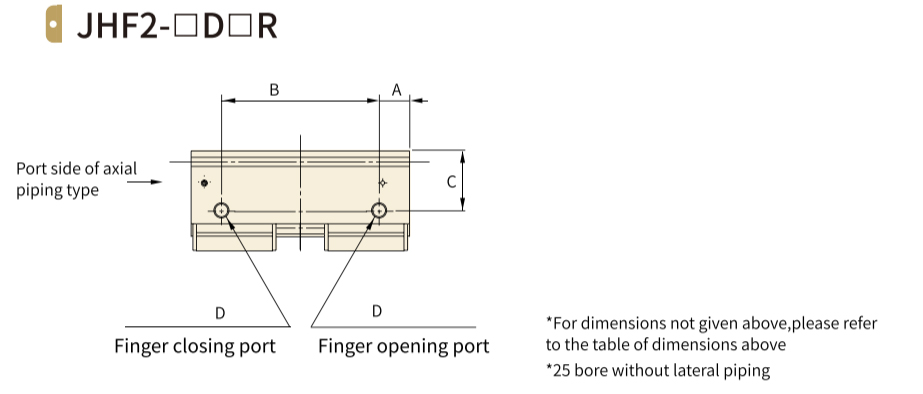

Gesamtdimension
Dimension
| Model | A | B | C | D |
| JHF2-8DR | 5.5 | 25 | 11 | M3 × 0,5 |
| JHF2-8D1R | 37 | |||
| JHF2-8D2R | 61 | |||
| JHF2-12DR | 7 | 38 | 14.8 | M5 × 0,8 |
| JHF2-12D1R | 54 | |||
| JHF2-12D2R | 90 | |||
| JHF2-16DR | 9 | 54 | 19 | M5 × 0,8 |
| JHF2-16D1R | 76 | |||
| JHF2-16D2R | 124 | |||
| JHF2-20DR | 10 | 66 | 23 | M5 × 0,8 |
| JHF2-20D1R | 94 | |||
| JHF2-20D2R | 154 |
