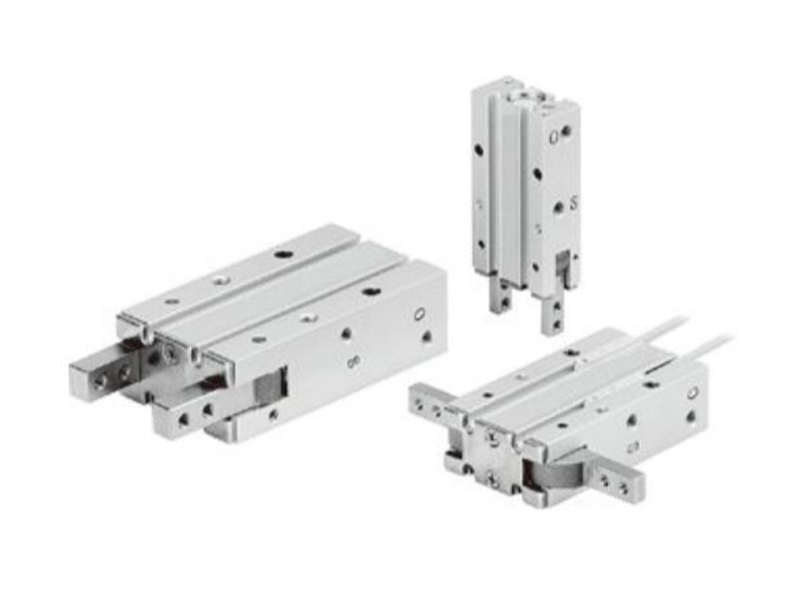

Eigenschaften:
1. Eingebauter Magnetring und Sensor können platziert werden.
2. 180anguläre Klemmart, Vereinfachen Sie das Halten und Platzieren.
3. kann für den Gebrauch von speziellen Umgebungen geeignet sein, das Öffnen und das Schließen von Fingern und Schließen sind speziell ausgelegt, um zu verhindern, dass kleine Objekte eintreten.
4. Einfach zu installieren, mit Positionierung von Dübelstiftloch.
Spezifikation
| Bohrungsgröße (mm) | 10 | 16 | 20 | 25 |
| Betrieb | Doppeltwirkend | |||
| Arbeitsmedium | Luft | |||
| Max.operierender Druck (MPA) (kgf/cm²) | 0.6{6.1} | |||
| Min. Operating Druck (MPA) (kgf/cm²) | 0.15{1.5} | 0.1{1.0} | ||
| Umgebungs- und Medientemperatur | -10 ~ 60 ℃ (ohne Kondensation) | |||
| Max.operierende Frequenz (C.P.M) | 60 | |||
| Wiederholbarkeit (MM) | ± 0,2 | |||
| Haltekraft (N){kg} | 0.16{1.6} | 0.54{5.5} | 1.10{11.2} | 2.28{23.3} |
| Gewicht (G) | 70 | 150 | 320 | 560 |
| Schmierung | Keine Notwendigkeit | |||
| Rohrleitungsgröße | M5 × 0,8 | |||
[Anmerkung] am Druck von 0,5 MPa (kgf/cm²).

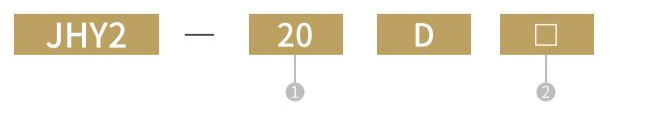

Bestellcode
| ① | ②Bohrungsgröße | |
| Bohrungsgröße | Null | Gewinde |
| 2 | Durchgangsbohrung | |
[Hinweis] Sensormodell Weitere Informationen finden Sie in P173 für den spezifischen Bestellcode.

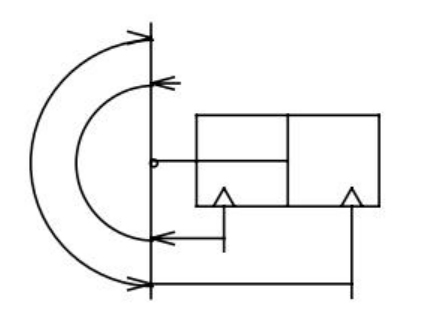

Symbol
Packender Punkt

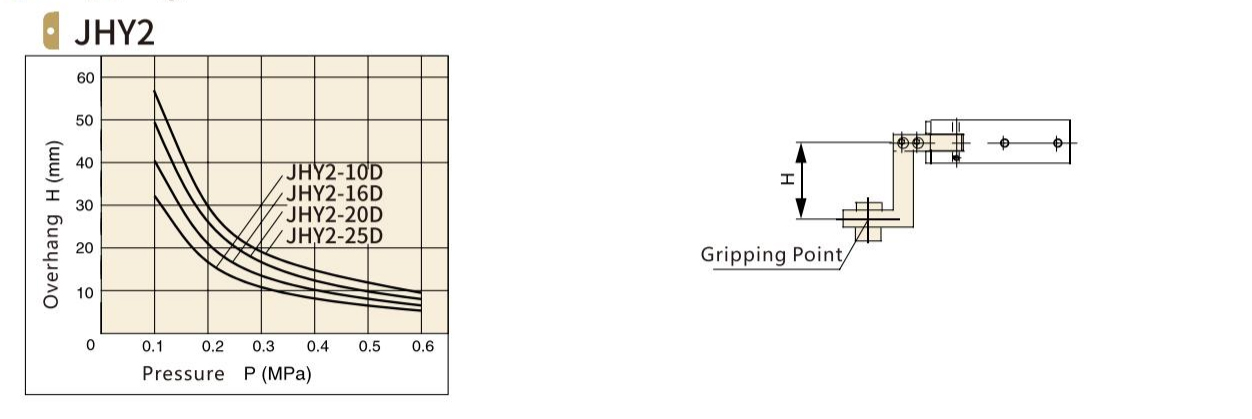

Wenn er mit dem Werkstück über die angegebene Reichweite h betrieben wird, wird die Lebensdauer des Produkts betroffen.

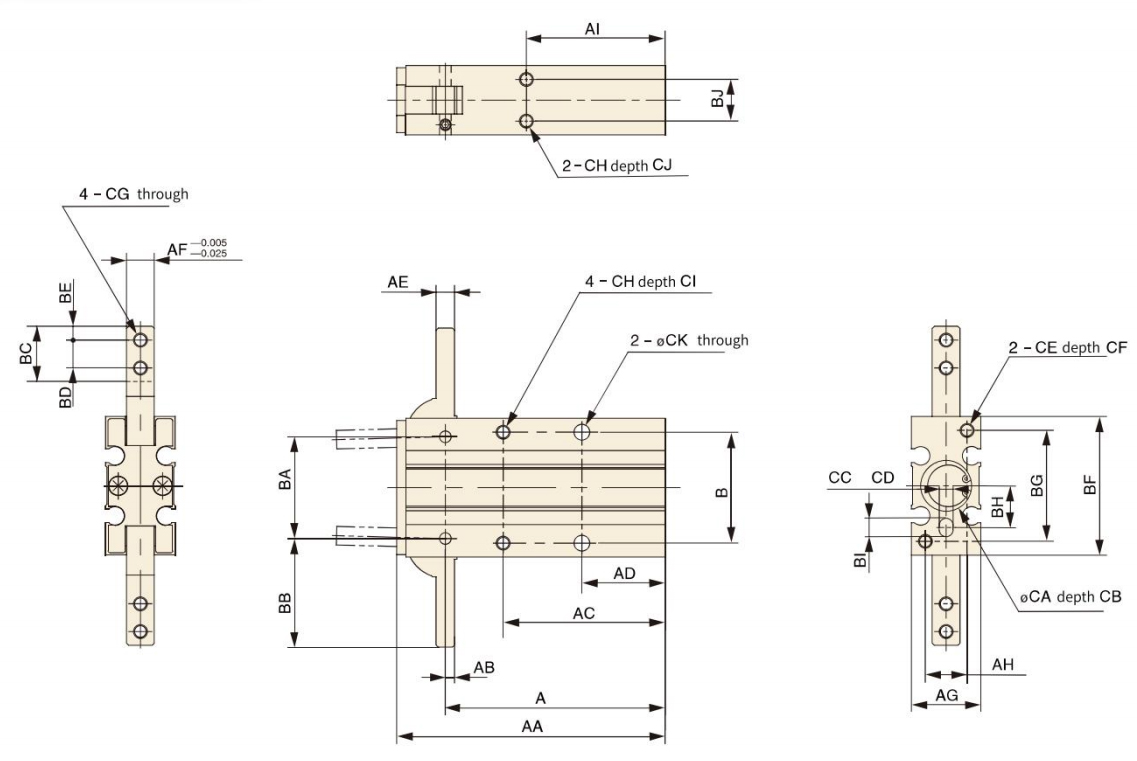

Gesamtdimension
JHY2-_D
| Bohrungsgröße | CG |
| 10 | 3.4 |
| 16 | 3.4 |
| 20 | 4.5 |
| 25 | 5.5 |
[Anmerkung] Bitte beachten Sie die Tabelle, die für andere Größen links liegt.
| Bohrungsgröße | A | AA | AB | AC | AD | AE | AF | AG | AH | Al | AJ | AK | B | BA | BB | BC | BD | BE | BF | BG | BH | BI | BJ | Bk |
| 10 | 47.5 | 58 | 2 | 35 | 18 | 4 | 6 | 15 | 9 | 30 | 23 | 7 | 24 | 22 | 23.5 | 12 | 6 | 3 | 30 | 24 | 9 | 4 | 9 | 3 |
| 16 | 55.5 | 69 | 2.5 | 41 | 20 | 5 | 8 | 20 | 12 | 33 | 25 | 7 | 30 | 28 | 28.5 | 14 | 7 | 4 | 38 | 30 | 15 | 4 | 12 | 8 |
| 20 | 69 | 86 | 4 | 50 | 25 | 8 | 10 | 26 | 16 | 42 | 32 | 8 | 36 | 36 | 37 | 18 | 9 | 5 | 48 | 38 | 19 | 5 | 14 | 12 |
| 25 | 86 | 107 | 5 | 60 | 30 | 10 | 12 | 30 | 18 | 50 | 42 | 8 | 42 | 45 | 45 | 22.5 | 12 | 6 | 58 | 46 | 23 | 5 | 16 | 14 |
| Bohrungsgröße | C | CA | CB | CC | CD | CE | BF | CG | CH | CI | CJ | CK |
| 10 | M5 × 0,8 | 11 0.043 0 | 1.5 | 3 0.043 0 | 3 | M3 × 0,5 | 6 | M3 × 0,5 | M3 × 0,5 | 6 | 4 | 3.4 |
| 16 | M5 × 0,8 | 17 0.043 0 | 1.5 | 3 0.043 0 | 3 | M4 × 0,7 | 8 | M3 × 0,5 | M4 × 0,7 | 8 | 5 | 4.5 |
| 20 | M5 × 0,8 | 21 0.052 0 | 1.5 | 4 0.043 0 | 4 | M5 × 0,8 | 10 | M4 × 0,7 | M5 × 0,8 | 10 | 8 | 5.5 |
| 25 | M5 × 0,8 | 26 0.052 0 | 1.5 | 4 0.043 0 | 4 | M6 × 1 | 12 | M5 × 0,8 | M6 × 1 | 12 | 10 | 6.6 |
