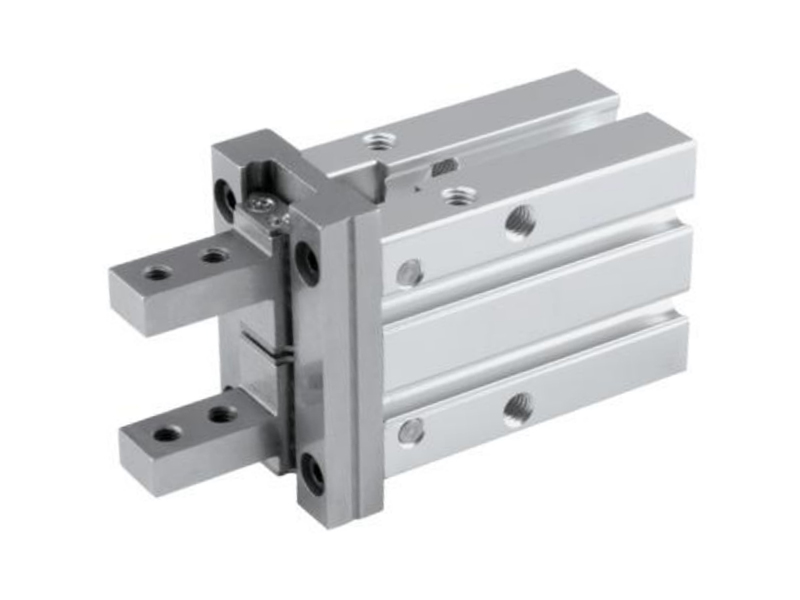

JHZ2-Serie Luftgreifer (Paralleltyp)

Eigenschaften:

1.Linearführung mit integriertem Design, hohe Steifigkeit und hohe Präzision.
2.Eine Passstiftbohrung ist am unteren Ende der Führungsleiste angebracht, um ein Verrutschen der Führungsleiste am Zylinderblock zu verhindern.
3.Der Zylinderblock verfügt über mehrere Passstiftbohrungen für eine hohe Montagegenauigkeit.
4.Die Ausgangsposition des Greifers kann je nach Kundensituation gewählt werden, um unterschiedliche Arbeitsbedingungen zu erfüllen.

Kontaktieren Sie uns PDF-Download

Produktparameter

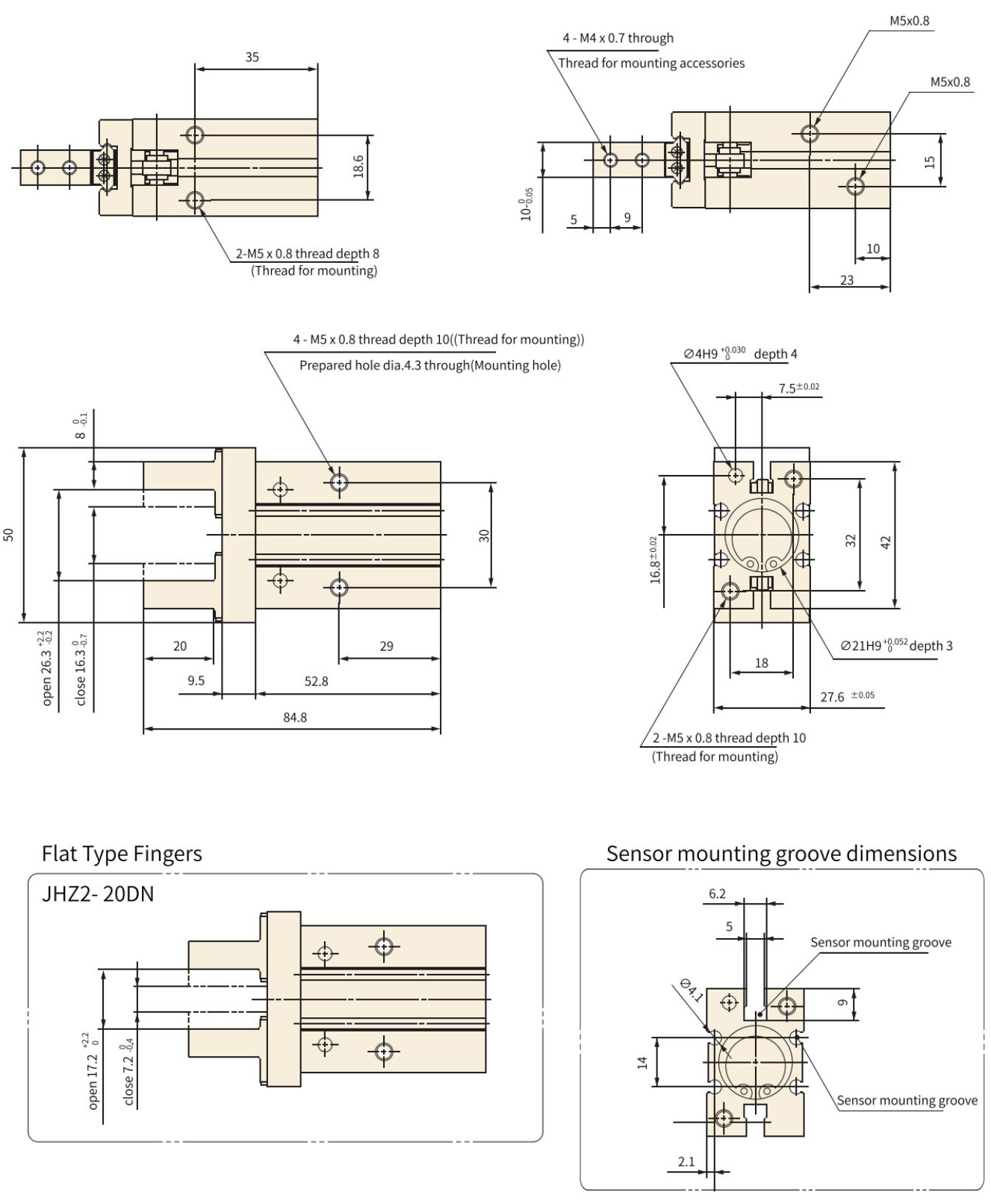

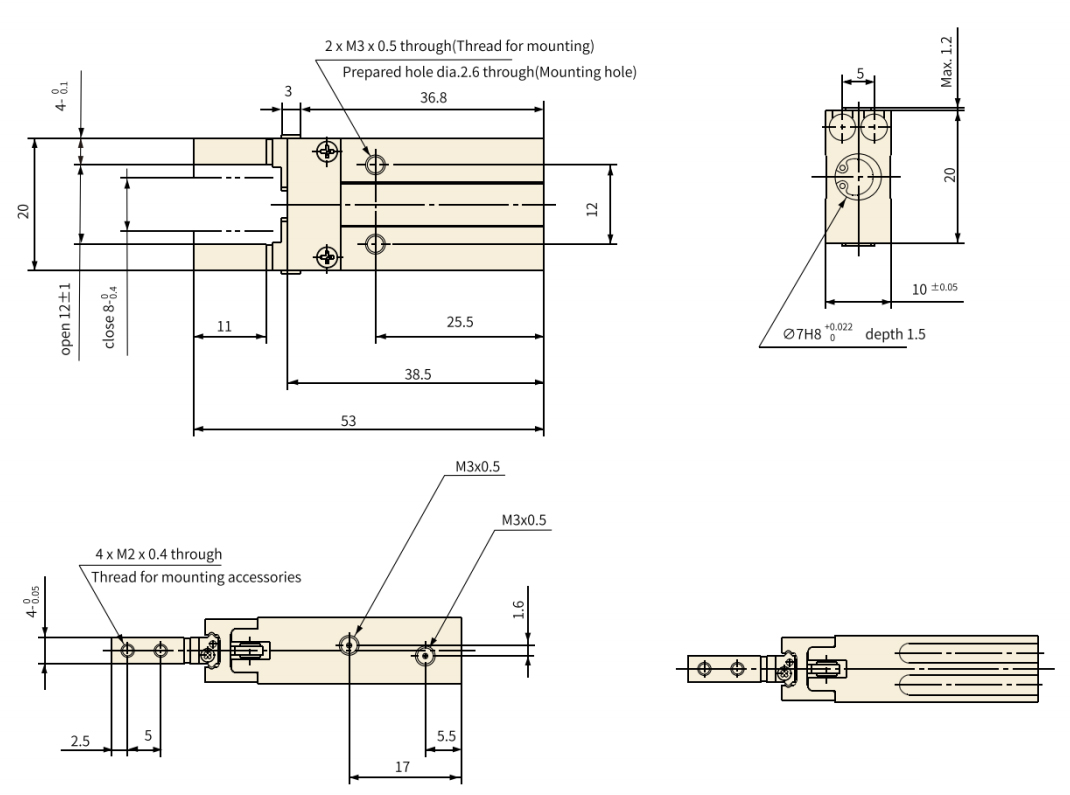

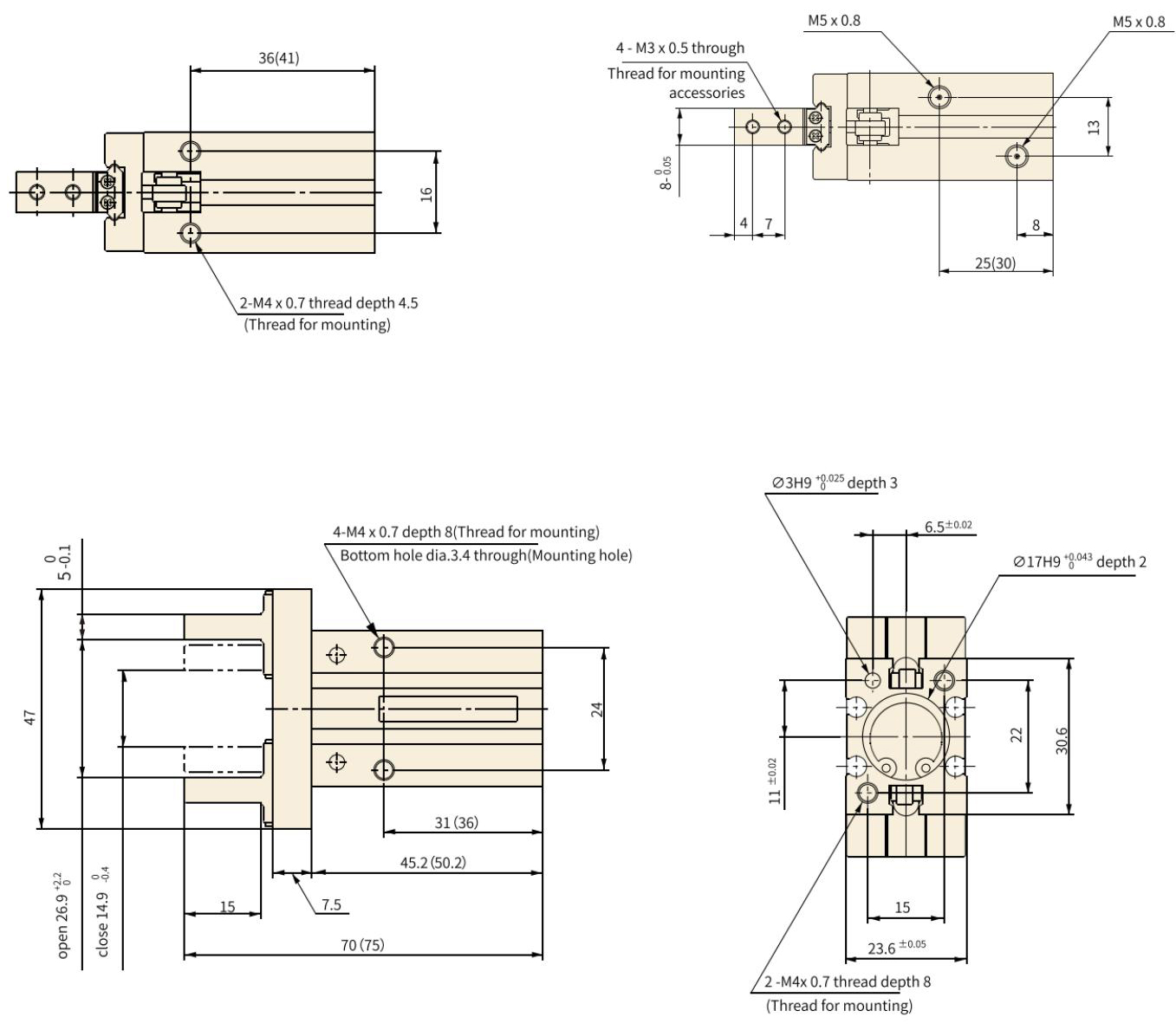

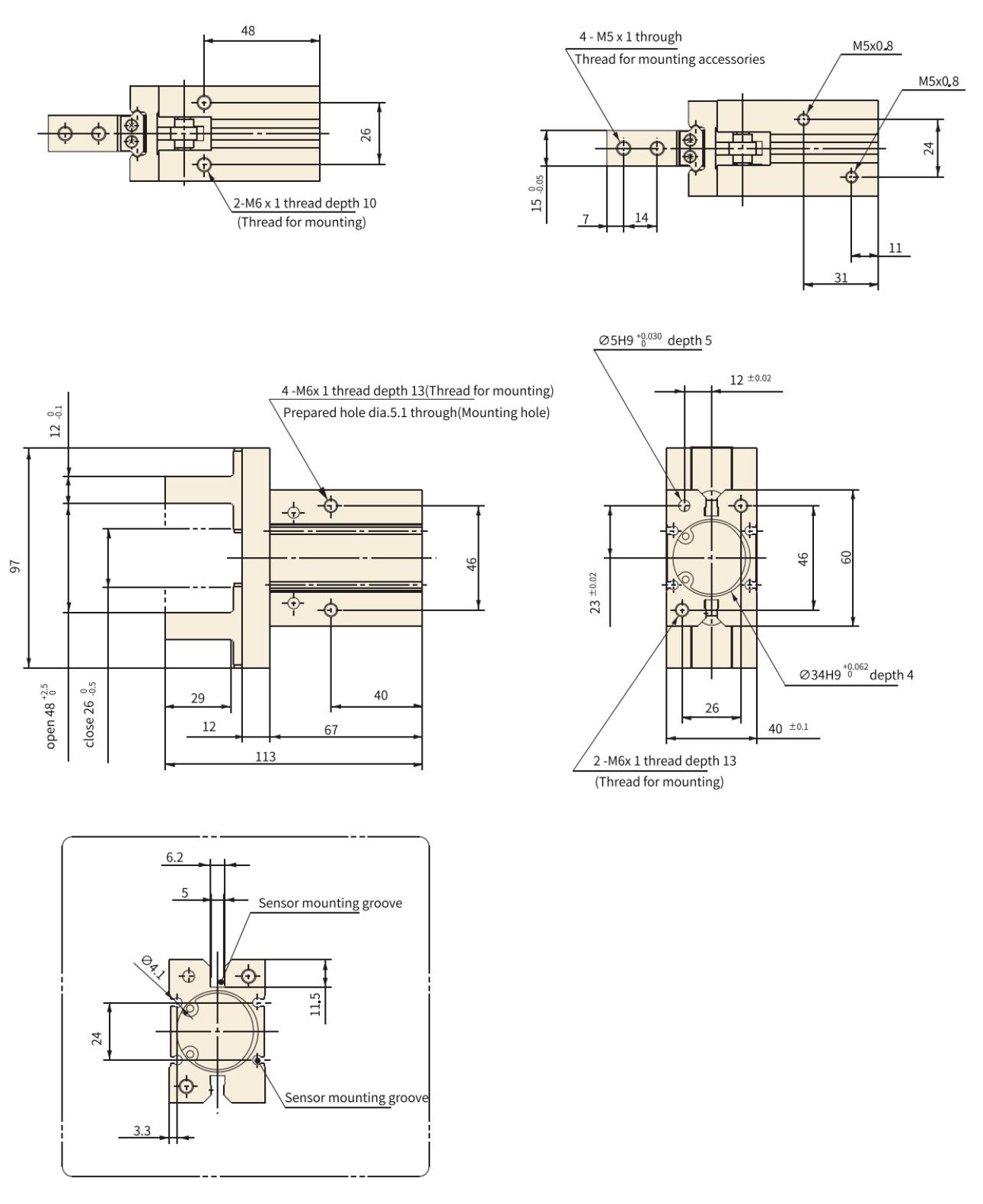

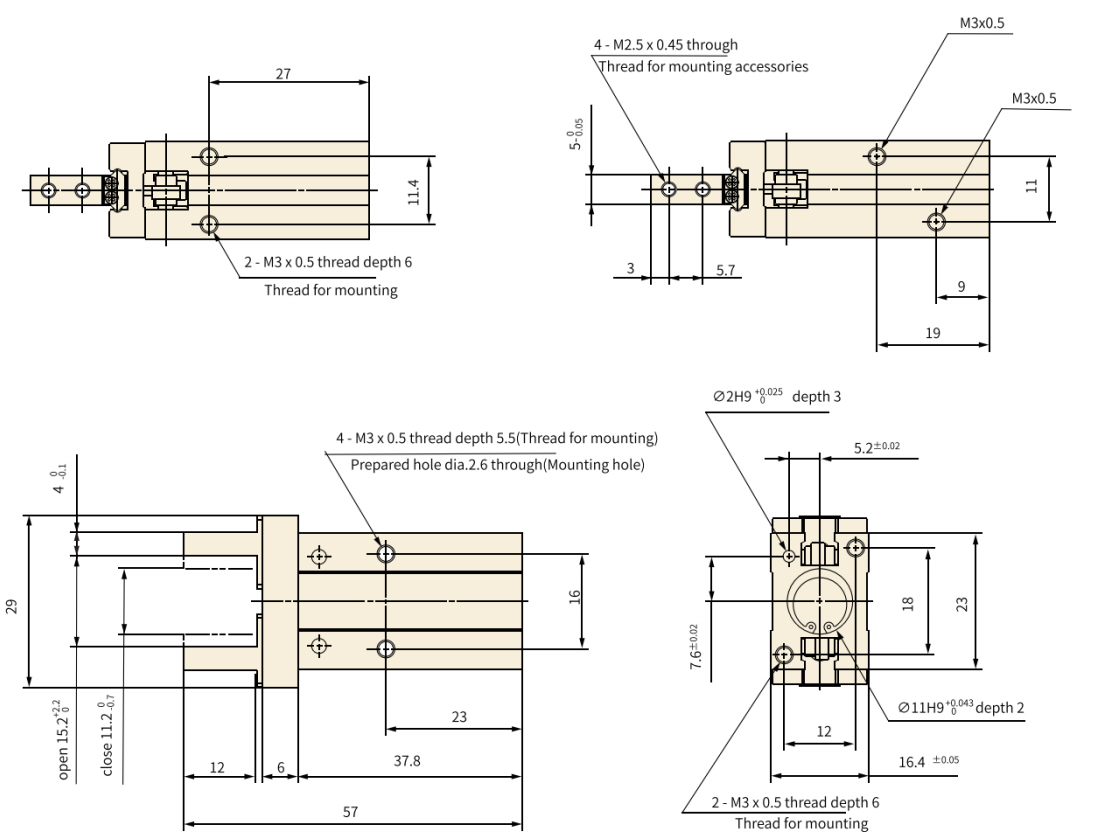

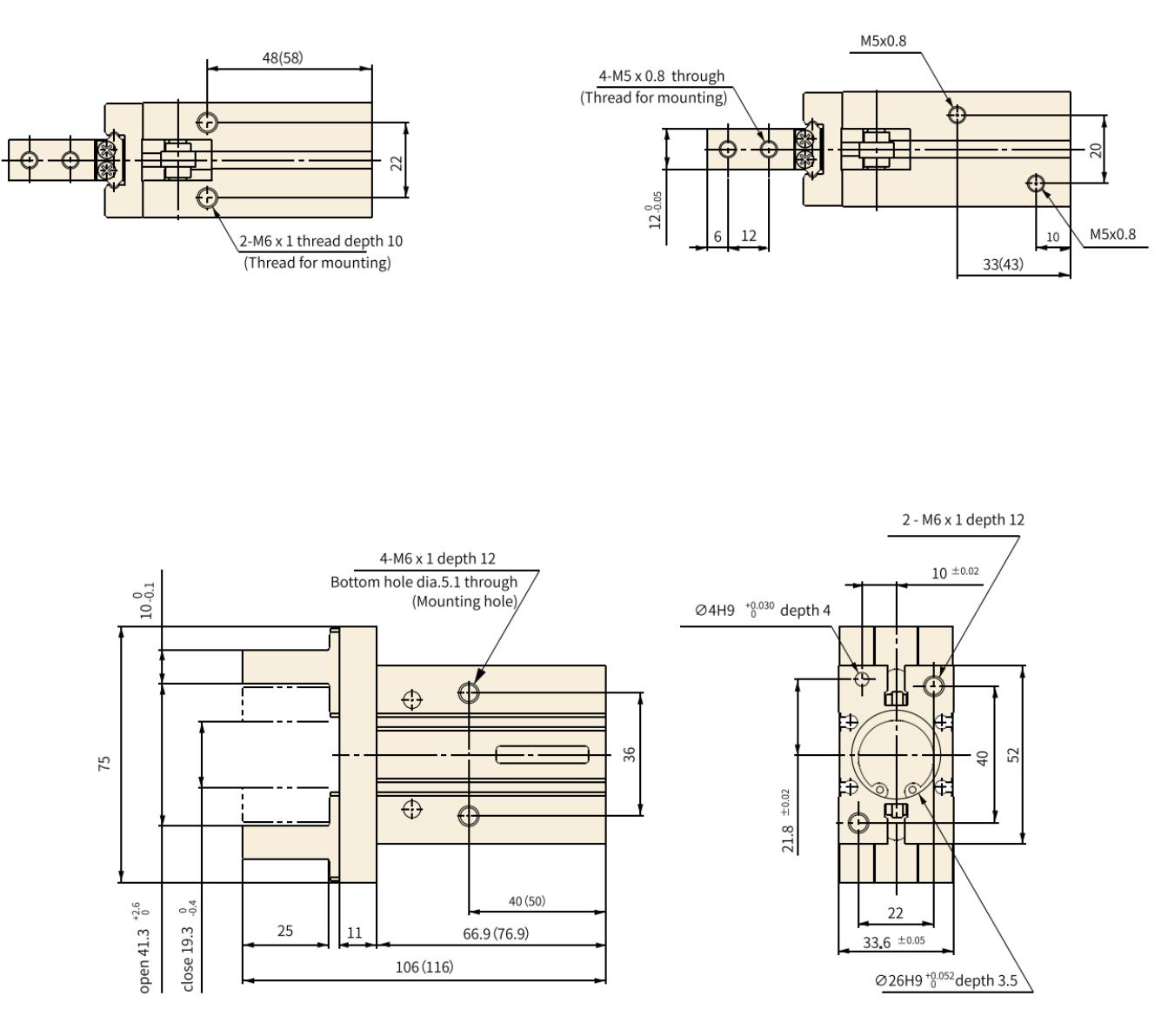

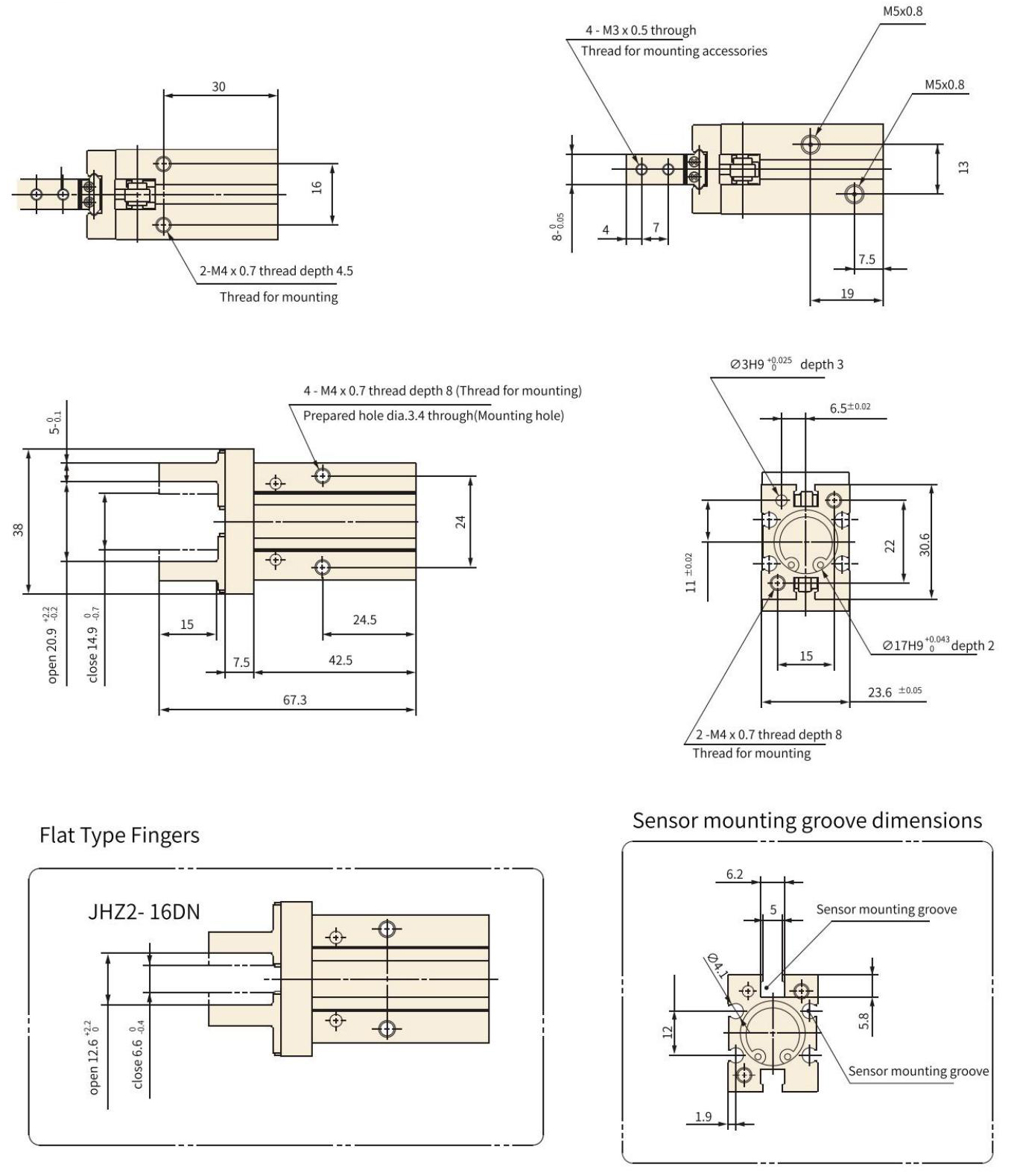

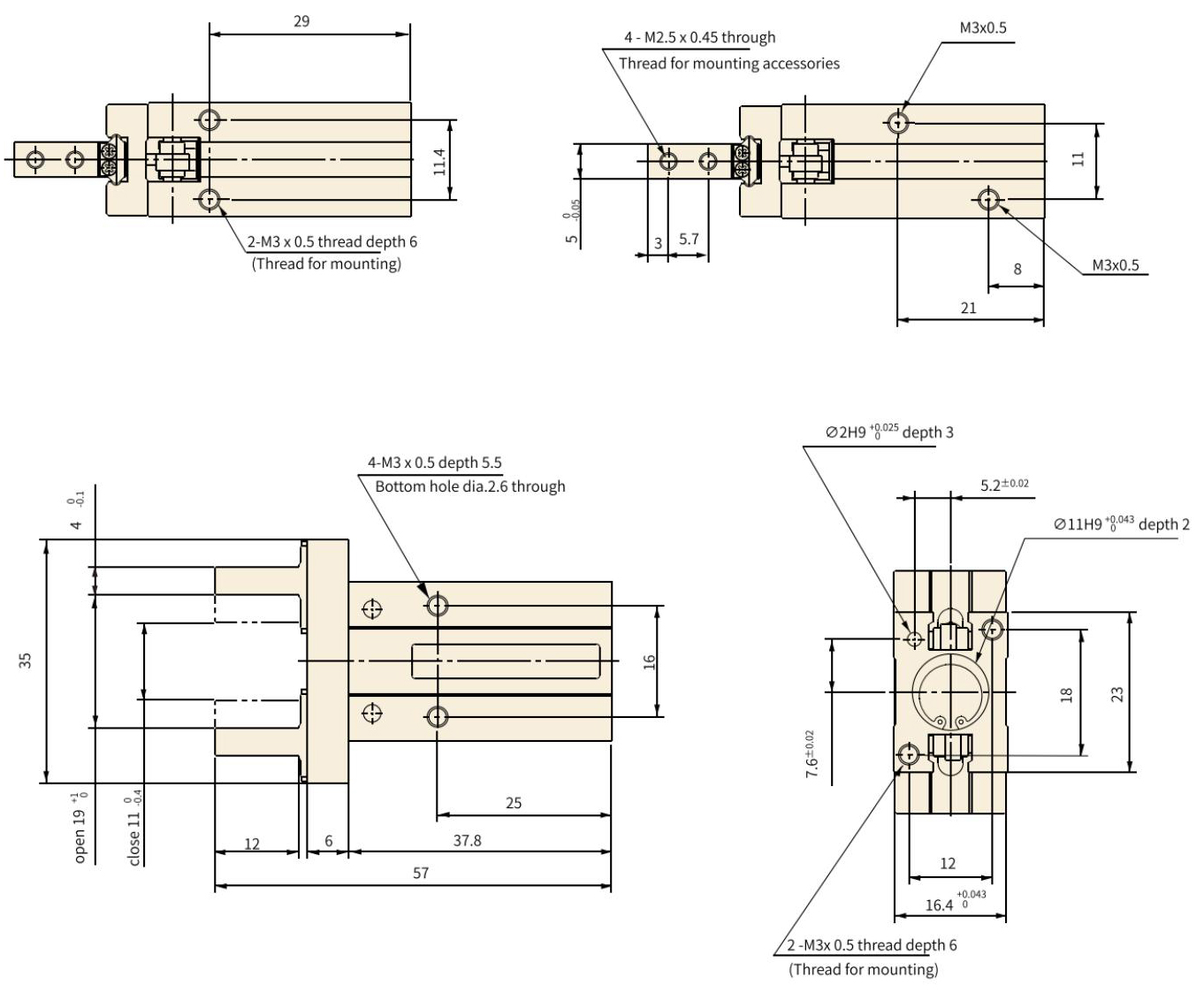

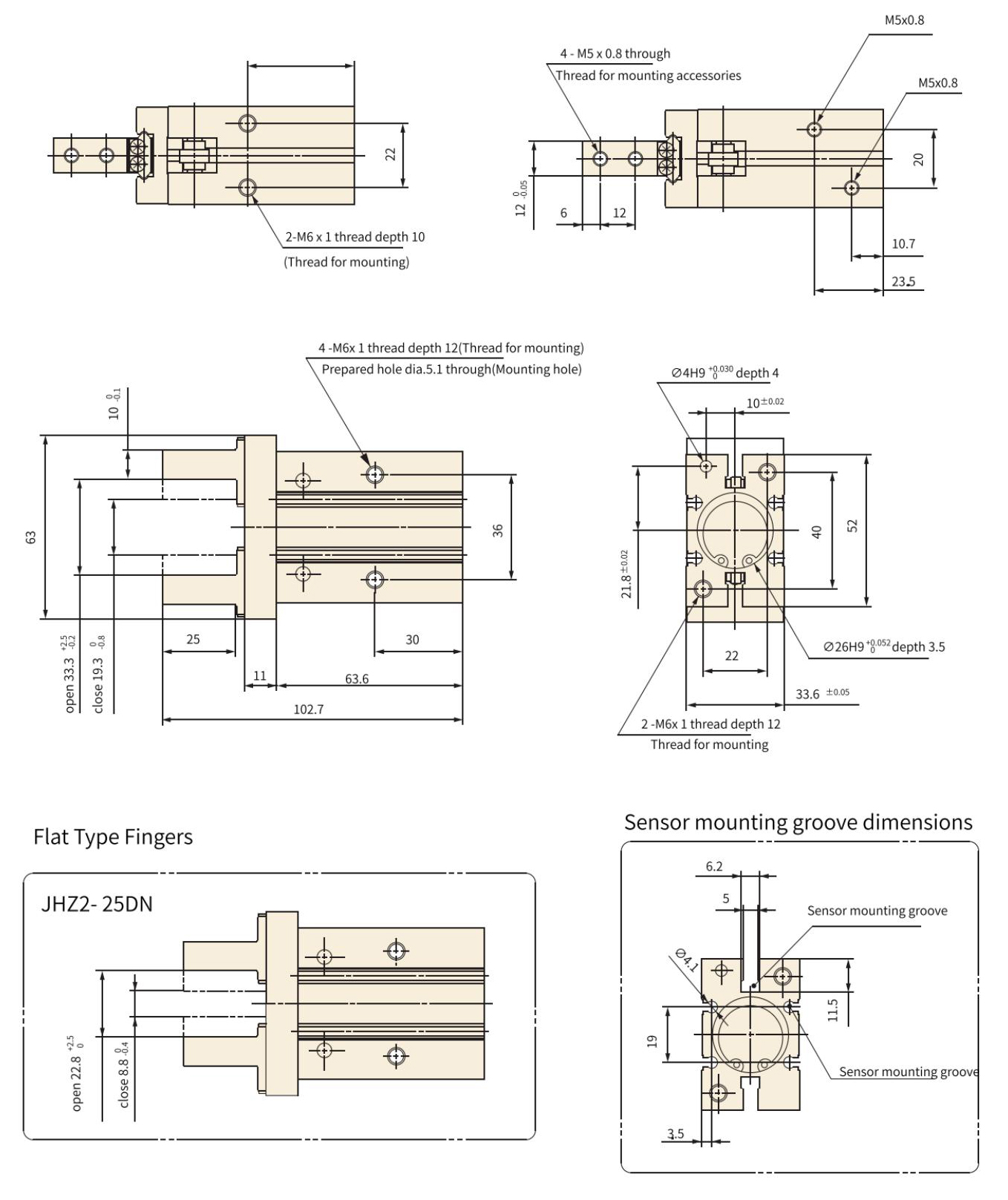

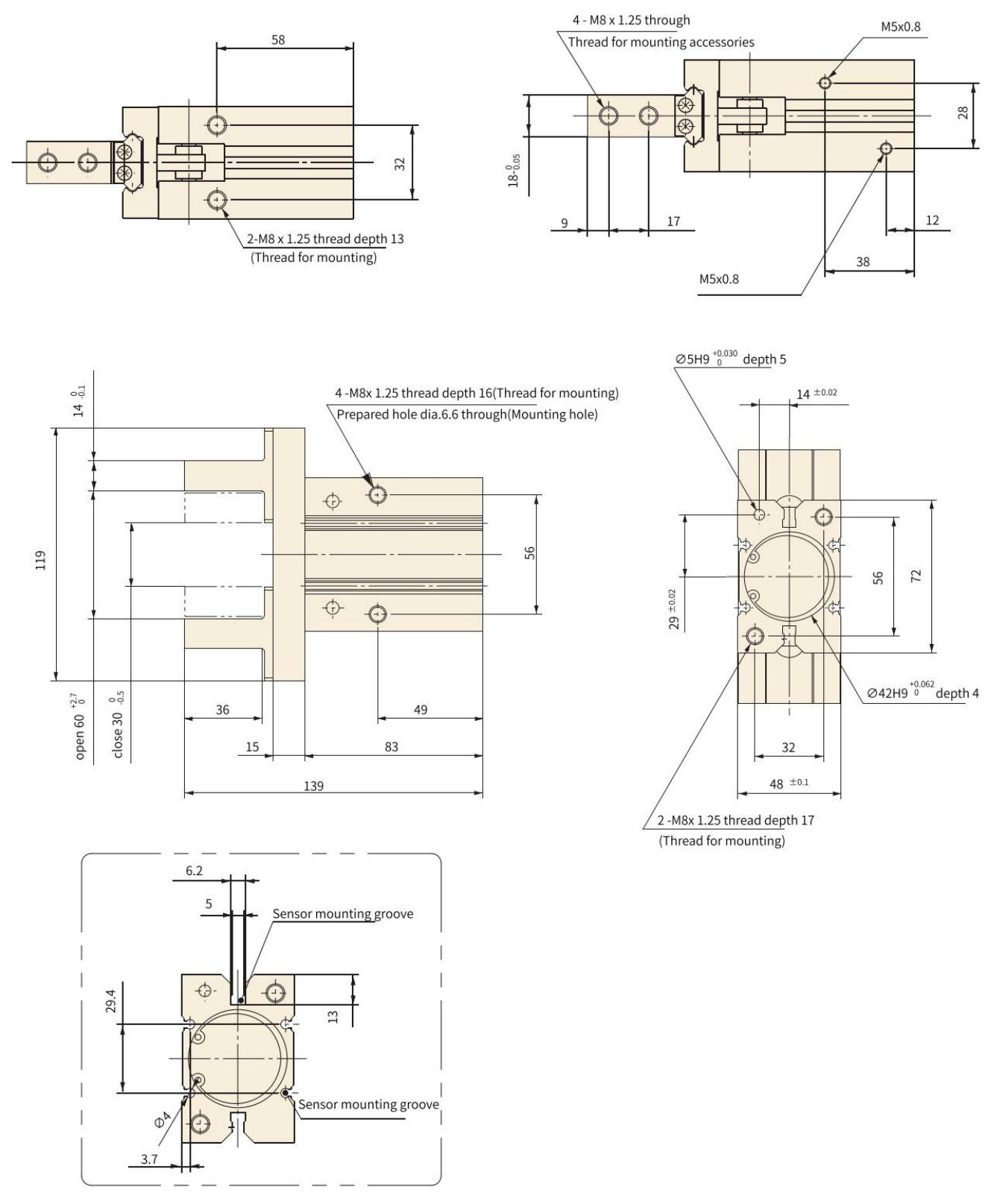

Produktgröße

Spezifikation

Bohrungsgröße (mm)		6	10	16	20	25	32	40
Arbeitsmedium		Luft
OperatingPressure Range	Doppeltwirkend	0,15 ~ 0,7 mPa	0,2 ~ 0,7 mPa	0,1 ~ 0,7 mPa			0,1 ~ 0,7 mPa
Umgebungs- und Medientemperatur		10 ~ 60 ℃ (ohne Kondensation)
Wiederholbarkeit		± 0,01 mm					± 0,02 mm
Max.operierende Frequenz (C.P.M)		180					60
Schmierung		Keine Notwendigkeit
Betrieb		Doppelte Schauspielung · Einzelschauspiel
Sensormodell		JEL-07
Rohrleitungsgröße		M3 × 0,5		M5 × 0,8

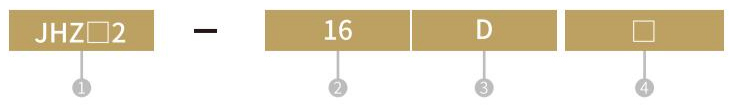

Bestellcode

①Option		② Bohrungsgröße		③Operation		④Finger Option
Null	Standardtyp	6	6 mm	D	Doppeltwirkend	[Standard] NIL: Grundtyp	[Schmaler Typ] Grundtyp
		10	10 mm
				S	Einfachwirkend (Normalerweise offen)	1: Seite angeklopft	N1: Side-Tapped Montage
		16	16mm
L	Langer Schlag	20	20 mm
						2: Durchlöcher	N2: Durchlöcher
		25	25mm
		32	32 mm

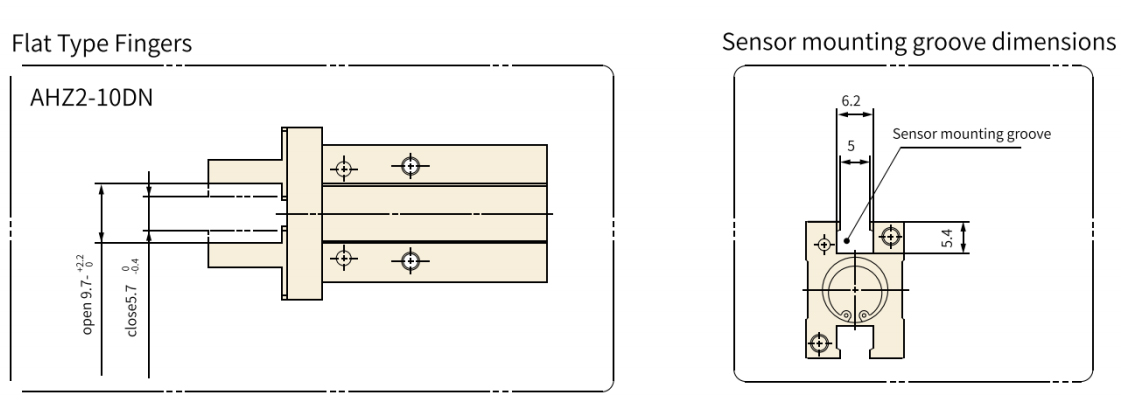

				C	Einfachwirkend (Normalerweise in der Nähe)	3: Flacher Typ	[Hinweis] Flachtyp kann nur 10,16,20,25 Bohrungsgröße erreichen
		40	40 mm
