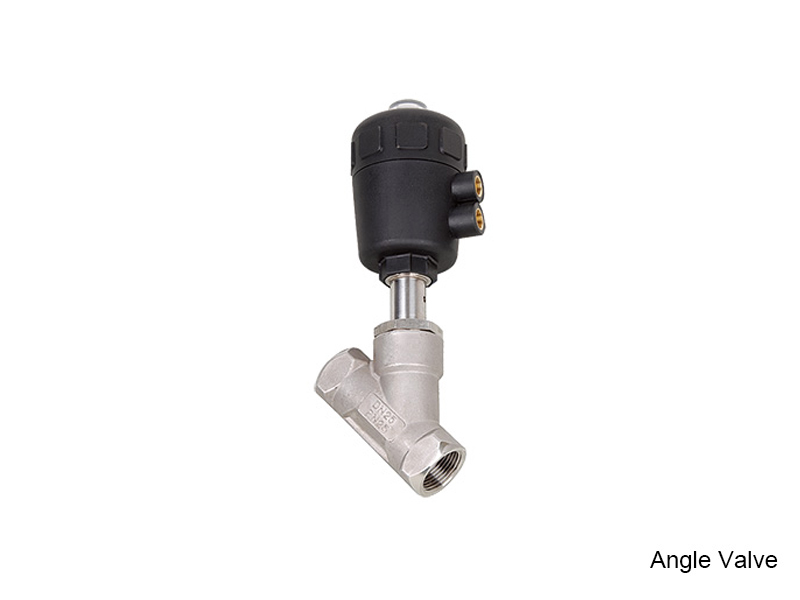

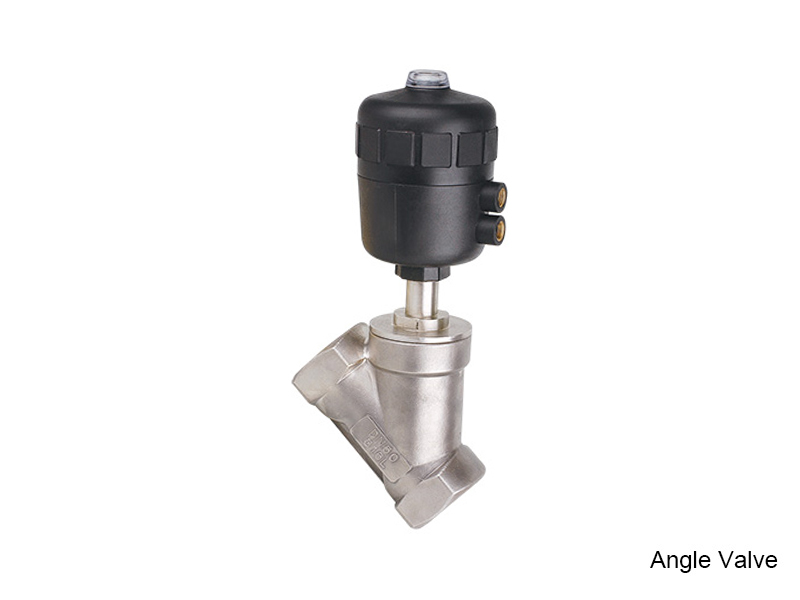

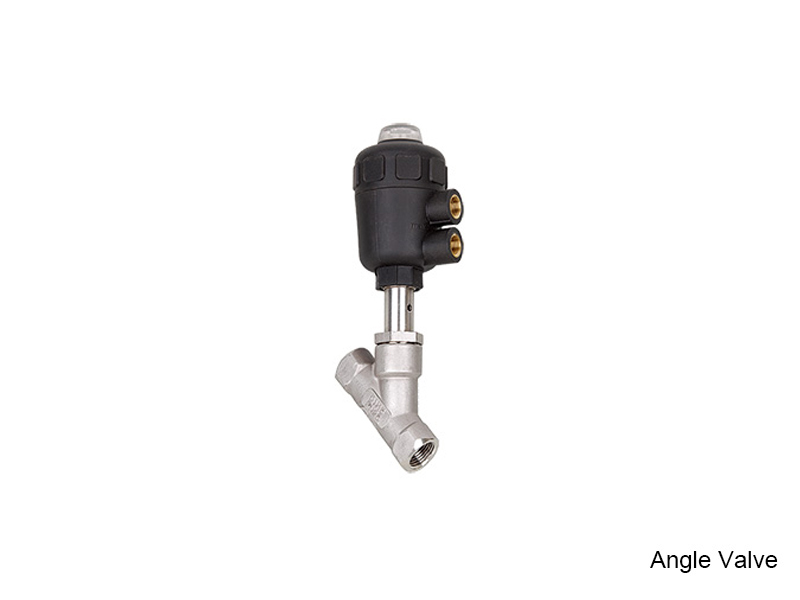

2/2 Viton -Multimedia -Winkelventil

2/2 Viton -Multimedia -Winkelventil

  • Produktparameter

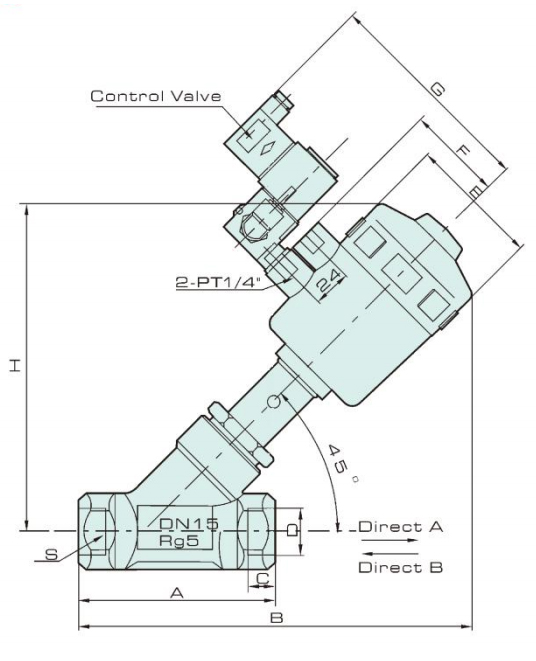

  • Produktgröße

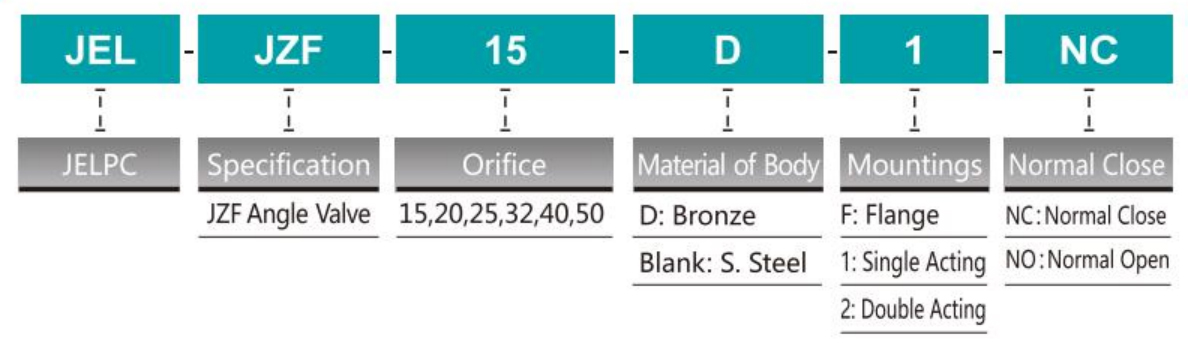

Bestellcode

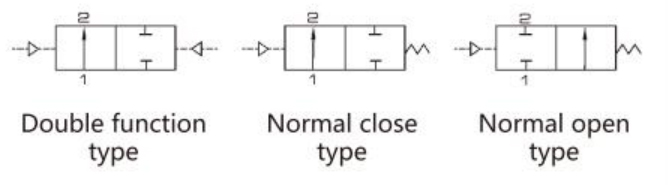

Symbol




Spezifikation

Bohrungsgröße
(mm)		 Anschlussgewinde
(PT)		 KV
(m³/h)		 Maximaler Arbeitsdruck
(MPa)		 Erforderlicher Mindest-Steuerdruck
(MPA)		 PA Medium
Temperatur		 Richtung
15 PT1/2 " 4.2 0 ~ 1.6 0.39 50 -10 ~ 180 ℃ Richtung
A oder B
20 PT3/4 " 8 0 ~ 1.1 0.39 50
25 PT1 " 19 0 ~ 1.1 0.42 63
32 PT11/4 " 27.5 0 ~ 1,5 0.5 63
40 PT1/2 " 42 0 ~ 1,25 0.44 63
50 PT2 " 55 0 ~ 1.0 0.4 80
65 PT2 '/2 " 65 0 ~ 1.0 0.4 100



Reparieren und pflegen

1. Reinigen Sie die Rohre sorgfältig von allen Rückständen, Dribbeln oder Schweißresten, um Schäden an der Dichtung zu vermeiden.
2. Nach Bedarf installiert werden, vorzugsweise mit Aktuator in aufrechter Position.
3. Schließen Sie die Rohre entsprechend den Referenzpunkten (Flussrichtung) an der Klappenkörper an. Nur bei Bedarf vom Kunden einen Disasemble -Aktuator.
4. Bevor Sie das Ventil auseinander nehmen, depresstieren Sie die mittlere Versorgung und pilotierte Luftversorgung vom Rohrleitungssystem.
