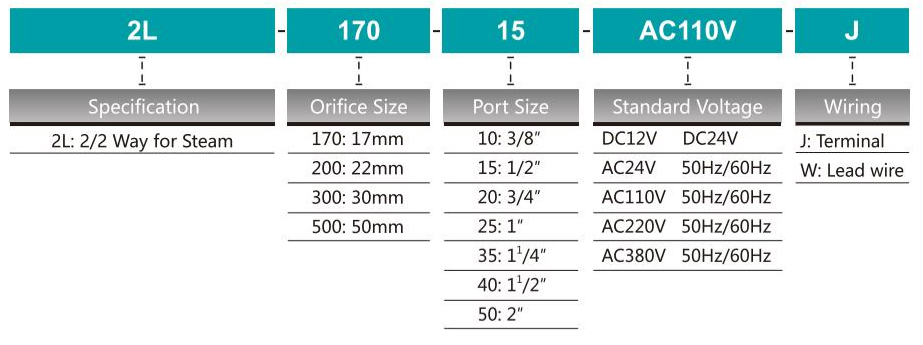

Bestellcode
Symbol
Spezifikation
| Model | 2L170-10 | 2L170-15 | 2L170-20 | 2L200-25 | 2L300-35 | 2L300-40 | 2L500-50 |
| Arbeitsmedium | Luft, Wasser, Dampf | ||||||
| Betrieb | Direkt | ||||||
| Typ | Normal geschlossen | ||||||
| Bohrungsdurchmesser | 17mm | 22 mm | 30 mm | 50 mm | |||
| CV -Wert | 4.8 | 12 | 20 | 48 | |||
| Anschlussterminalgröße | 3/8 " | 1/2 " | 3/4 ” | 1 " | 1¹/4 " | 1¹/2 " | 2 " |
| Viskosität des Arbeitsmediums | Unter 20 cst | ||||||
| Arbeitsdruck | 0,1 ~ 1,5 MPa | ||||||
| Max.Test Druck | 2,25mpa | ||||||
| Max.ambient Temperatur | -10 ~ 180 ℃ | ||||||
| Betriebsspannungstoleranz | ± 10% | ||||||
| Gehäusematerial | Messing | ||||||
| Öldichtungsmaterial | Ptfe | ||||||

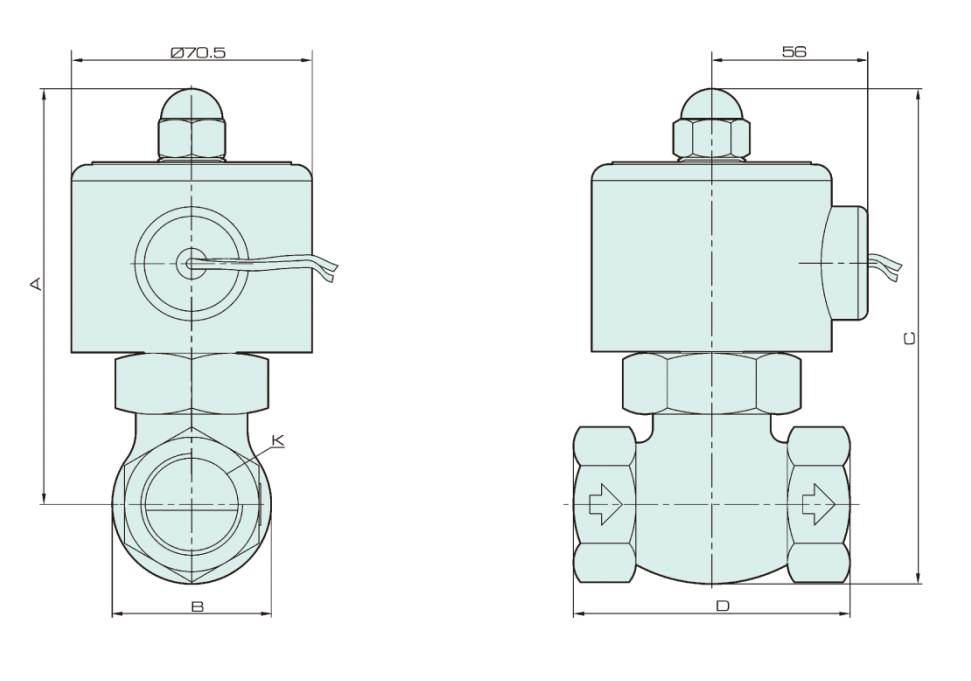

Gesamtdimension
Dimension
| Model | A | B | C | D | K |
| 2L170-10 | 125 | 42 | 146 | 82 | PT3/8 " |
| 2L170-15 | 125 | 42 | 146 | 82 | PT1/2 " |
| 2L170-20 | 125 | 42 | 146 | 82 | PT3/4 " |
| 2L200-25 | 136 | 52 | 162 | 90.5 | PT1 " |
| 2L300-35 | 148 | 74 | 185 | 111 | PT1¹/4 " |
| 2L300-40 | 148 | 74 | 185 | 111 | PT1¹/2 " |
| 2L500-50 | 176 | 86 | 223 | 163 | PT2 " |
