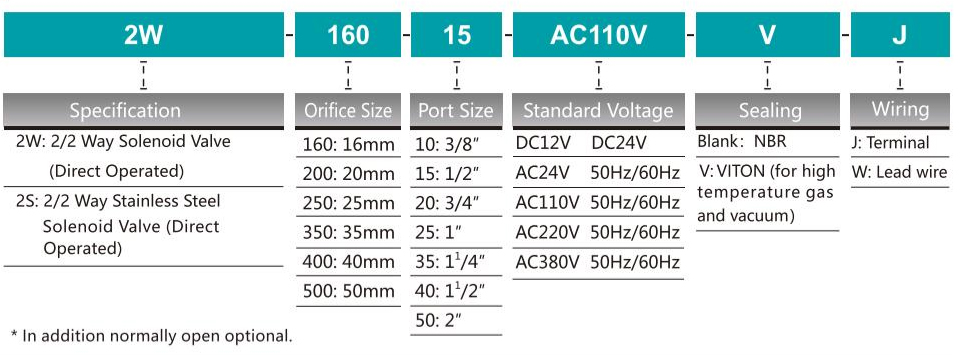

Bestellcode

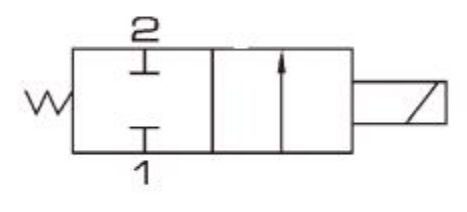

Symbol
Spezifikation
| Model | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
| 2S160-10 | 2S160-15 | 2S200-20 | 2S250-25 | 2S350-35 | 2S400-40 | 2S500-50 | |
| Arbeitsmedium | Luft, Wasser, Öl | ||||||
| Betrieb | Direkt | ||||||
| Typ | Normal geschlossen | ||||||
| Bohrungsdurchmesser | 16 mm | 20 mm | 25 mm | 35 mm | 40 mm | 50 mm | |
| CV -Wert | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
| Anschlussterminalgröße | 3/8 " | 1/2 " | 3/4 " | 1 " | 1/4 " | 1/2 " | 2 " |
| Viskosität des Arbeitsmediums | Unter 20 cst | ||||||
| Arbeitsdruck | Luft 0 ~ 0,7 MPa; Wasser 0 ~ 0,5 MPa; Öl 0 ~ 0,5 MPa | ||||||
| Max.Test Druck | 1,0Mpa | ||||||
| Max.ambient Temperatur | -10 ~ 80 ℃ | ||||||
| Betriebsspannungstoleranz | ± 10% | ||||||
| Gehäusematerial | 2W: Messing 2s: Edelstahl | ||||||
| Öldichtungsmaterial | NBR, EPDM oder Viton | ||||||
Gesamtdimension
Dimension
| Model | A | B | C | D | E | F | K |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 50 | 36 | PT3/8 □ |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 50 | 36 | PT1/2 □ |
| 2W200-20 | 107 | 57 | 123.5 | 73 | 50 | 36 | PT3/4 □ |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 50 | 36 | PT1 □ |
| 2W350-35 | 142 | 95 | 172 | 123 | 70.5 | 56 | PT1¹/4 □ |
| 2W400-40 | 142 | 95 | 172 | 123 | 70.5 | 56 | PT1¹/2 □ |
| 2W500-50 | 172 | 123 | 209 | 168 | 70.5 | 56 | PT2 □ |
