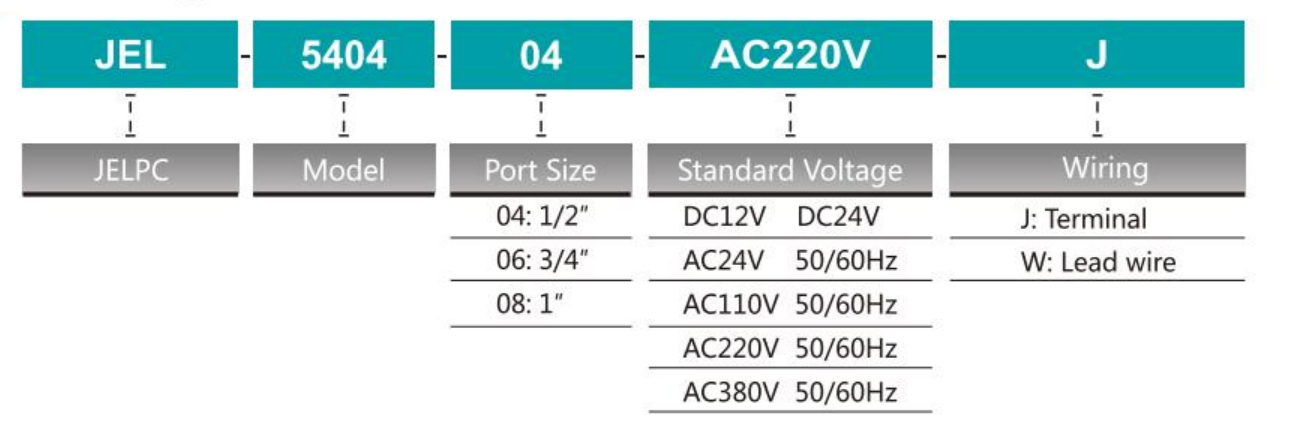

Bestellcode

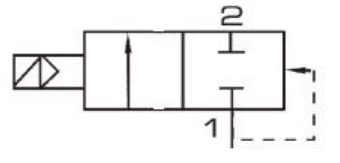

Symbol
Spezifikation
| Model | JEL5404-04 | JEL5404-06 | JEL5404-08 |
| Arbeitsmedium | Luft, Wasser, Öl | ||
| Betrieb | Intern pilotierte | ||
| Typ | Normal geschlossen | ||
| Bohrungsdurchmesser | 12 mm | 20 mm | 25mm |
| KV -Wert | 2.0 | 5.0 | 10.0 |
| Anschlussterminalgröße | 1/2 " | 3/4 " | 1 " |
| Angewendeter Druckbereich | Gas/Medium: 0,1 ~ 5,0 MPa | Gas: 0,1 ~ 4,0 MPa Medium: 0,1 ~ 2,5 MPa | Gas: 0,1 ~ 4,0 mPa Medium: 0,1 ~ 2,5 mPa |
| Max.Test Druck | 7,5 MPA | 6,0Mpa | |
| Umgebungstemperaturbereich | 10 ~ 150 ℃ | ||
| Angelegter Spannungsbereich | ± 10% | ||
| Schutz | IP65 | ||
| Stromverbrauch | AC: 5,5 VA DC: 9W | ||
| Isolierung | F Klasse | ||
| Gehäusematerial | Messing | ||
| Öldichtungsmaterial | Ptfe | ||

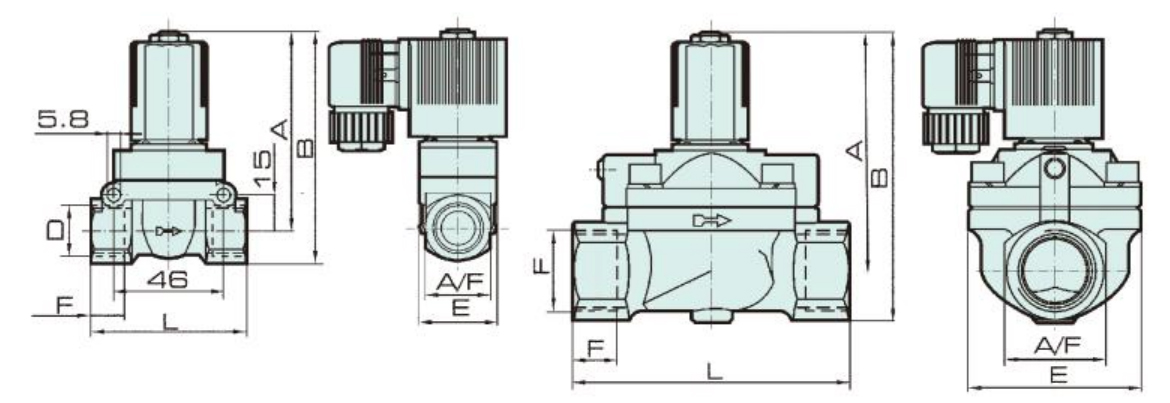

Gesamtdimension
Dimension
|
Model |
Bohrungsdurchmesser mm |
Anzahl der Anschlüsse Größe |
A |
B |
F |
B |
L |
A/F |
|
JEL5404-04 |
12.0 |
PT1/2 " |
83.0 |
95.5 |
14 |
32 |
65 |
27 |
|
JEL5404-06 |
20.0 |
PT3/4 " |
99.5 |
119 |
16 |
60 |
92 |
40 |
|
JEL5404-08 |
25.0 |
PT1 " |
99.5 |
119 |
16 |
60 |
92 |
40 |
