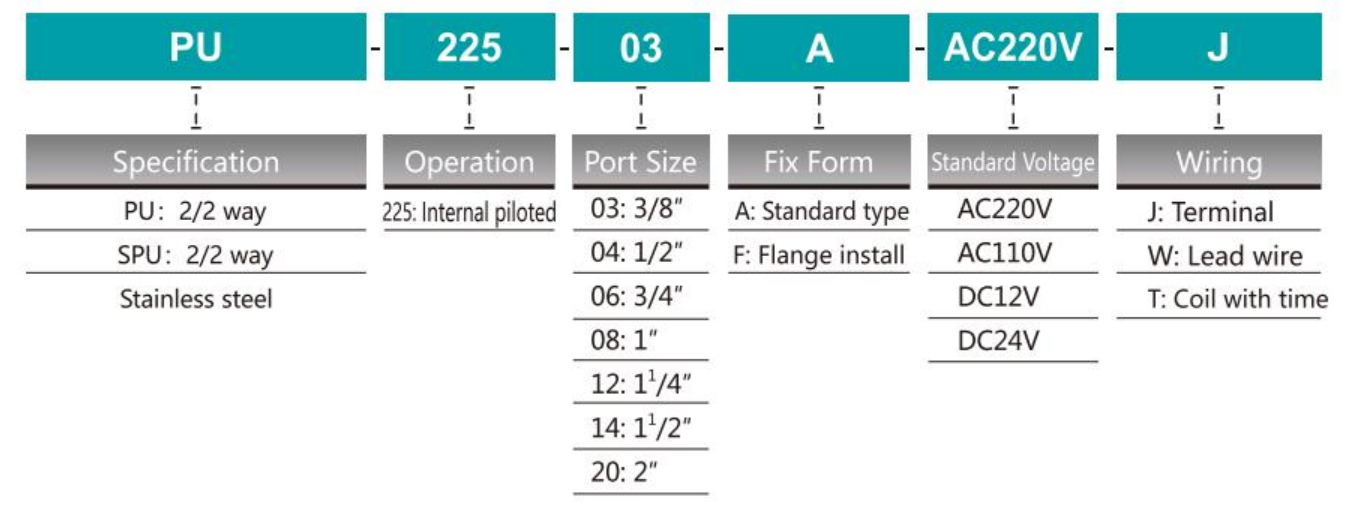

Bestellcode

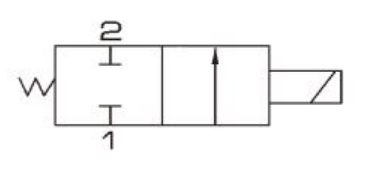

Symbol
Spezifikation
| Model | PU225-03A | PU225-04A | PU225-06A | PU225-08A | PU225-12a | PU225-14A | PU225-20A |
| SPU225-03A | SPU225-04A | SPU225-06A | SPU225-08A | SPU225-12a | SPU225-14A | ||
| Arbeitsmedium | Luft, Wasser, Öl | ||||||
| Betrieb | Intern pilotierte | ||||||
| Typ | Normal geschlossen | ||||||
| Bohrungsdurchmesser | 13mm | 13mm | 25mm | 25mm | 38 mm | 38 mm | 50 mm |
| CV -Wert | 4.50 | 4.50 | 12.00 | 12.00 | 22.00 | 30.00 | 48 |
| Anschlussterminalgröße | 3/8 " | 1/2 " | 3/4 " | 3/4 " | 1¹/4 ” | 1¹/2 " | 2 " |
| Gehäusematerial | Messing oder Stahl | ||||||
| Viskosität des Arbeitsmediums | Unter 50 cst | ||||||
| Arbeitsdruck | 0,05 ~ 1,0 mPa | ||||||
| Max.Test Druck | 1,5 MPA | ||||||
| Umgebungstemperatur | 10 ~ 80 ℃ | ||||||

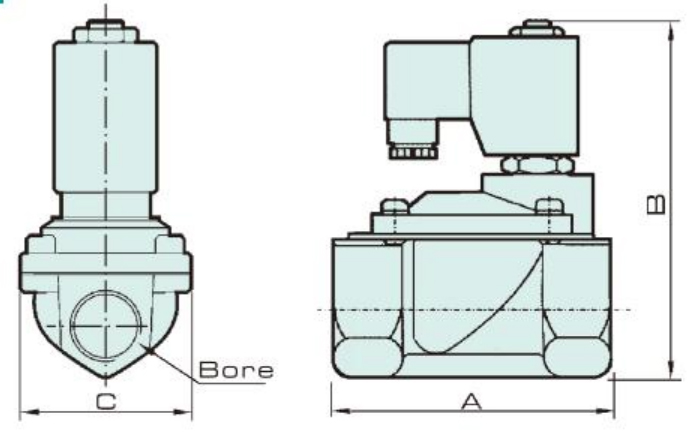

Gesamtdimension
Dimension
| Model | Bohrung | A | B | C |
| PU225-03A SPU225-03A |
PT3/8 " | 66 | 106 | 48 |
| PU225-04A SPU225-04A |
PT1/2 " | 66 | 106 | 48 |
| PU225-06A SPU225-06A |
PT3/4 ” | 75 | 112 | 58 |
| PU225-08A SPU225-08A |
PT1 " | 97 | 124.5 | 70 |
| PU225-12A SPU225-12A |
PT1¹/4 ” | 127 | 140 | 95 |
| PU225-14A SPU225-14A |
PT¹/2 " | 127 | 140 | 95 |
| PU225-20A | PT2 " | 180 | 159 | 114 |
