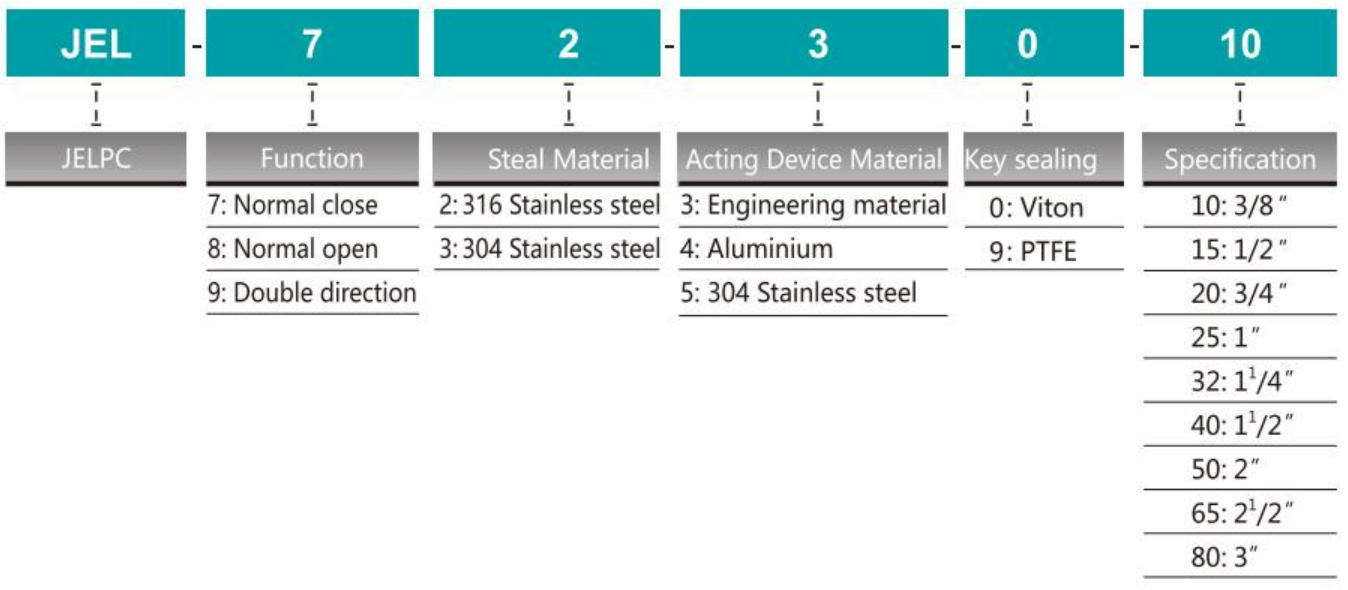

Bestellcode

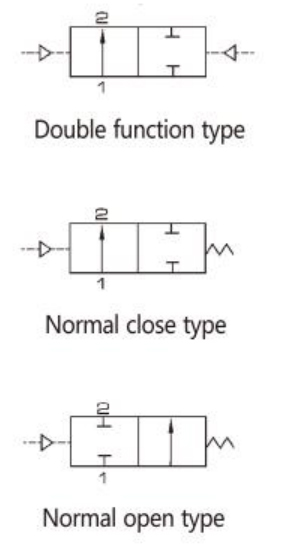

Symbol
Spezifikation
| Verbindungsgröße | DN10-DN80 |
| Gewinde | 3/8 "～ 3" |
| Gehäusematerial | Edelstahl 316/304 |
| Material des Betätigungselements | Edelstahl 304 |
| Ventilkerndichtung | PTFE/FPM |
| Ventilstangendichtung | PTFE/FPM |
| Kolbendichtung | FPM/NBR |
| Geeignetes Medium | Wasser, neutrale Luft (oder Medium), Alchohol, Öl, organische Medium, Dampf, schwache Säure oder Alkaleszenz |
| Medientemperatur | Ptfe: -10 ℃ ~ 200 ℃ fpm: -10 ℃ ~ 100 ℃ |
| Viskosität | Max600 mm²/s |
| Installation | Folgen Sie die Flussinstallation |
| Steuermedium | Luft/neutrale Luft |
| Steuerdruckbereich | 0,3 ~ 0,8 mPa |
| Arbeitsdruck | 0 ~ 1,6 MPA |

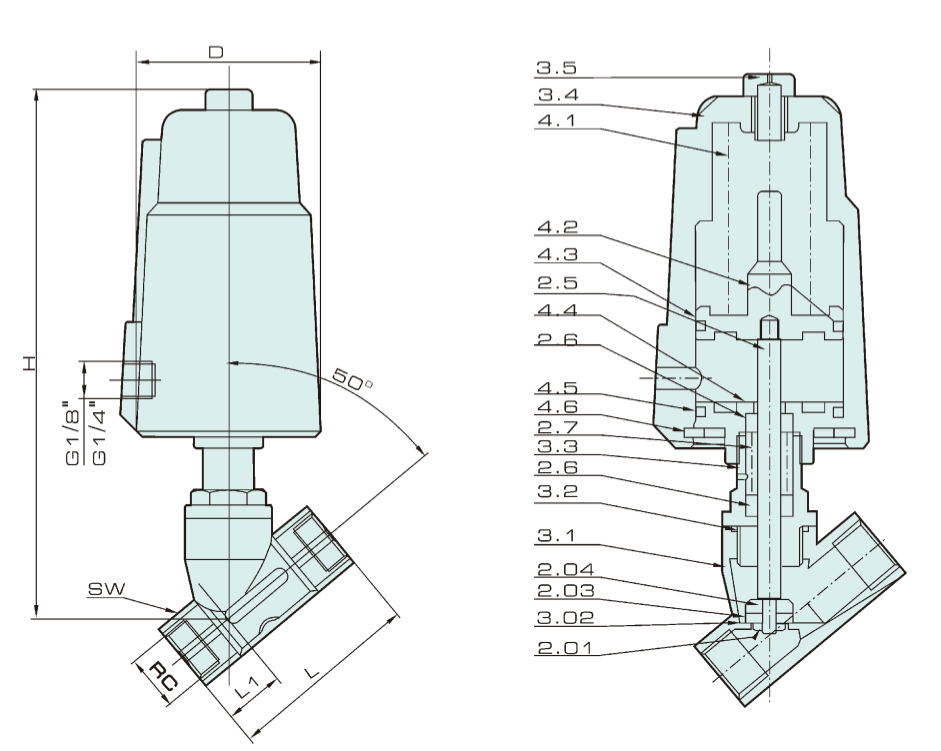

Gesamtdimension
Spezifikation
| Gesamtdimension | |||||||
| DN | RC | L | L1 | SW | H | D | Schauspielgerät |
| 10 | 3/8 □ | 55 | 17 | 21 | 120 | 51 | 40 |
| 15 | 1/2 □ | 70 | 21 | 26.5 | 138 | 51 | 40 |
| 20 | 3/4 □ | 76 | 23 | 32 | 154 | 62 | 50 |
| 25 | 1 □ | 90 | 25 | 40 | 168 | 62 | 50 |
| 32 | 1/4 □ | 116 | 32 | 50 | 200 | 76 | 63 |
| 40 | 1/2 □ | 116 | 32 | 55.5 | 215 | 92 | 80 |
| 50 | 2 □ | 138 | 40 | 68.5 | 230 | 92 | 80 |
| 65 | 2¹/2 □ | 168 | 51 | 85 | 268 | 117 | 100 |
| 80 | 3 □ | 192 | 54 | 100 | 325 | 140 | 125 |
| Teile | ||
| 2.01 Bolzen | 3.1 Ventilkörper | 4.1 Feder |
| 2.02 Lochplattenverdichtung | 3.2 O-Ringsiegel | 4.2 Kolbenstange |
| 2.03 Versiegelungsscheibe | 3.3 Zubehör des Dreifachverbindungsanschlusses | 4.3 O-Ring |
| 2.04 Ventilscheibe | 3.4 Zylinder | 4.4 Ventilabdeckung |
| 2.5 VentvVepool | 3.5 Dekorationsabdeckung | 4.5 O-Ring |
| 2.6 V Formmaterial | 4.6 Druckeingangsring | |
| 2.7 Feder | ||
