Bestellcode
Symbol
Spezifikation
| Model | JAR1000-M5 | JAR2000-01 | JAR2000-02 | JAR2500-02 | JAR2500-03 | JAR3000-02 | JAR3000-03 | JAR4000-03 | JAR4000-04 | JAR4000-06 | JAR5000-06 | JAR5000-10 |
| Bewertungsfluss | 110 | 550 | 550 | 2000 | 2000 | 2500 | 2500 | 6000 | 6000 | 6000 | 8000 | 8000 |
| Anschlussterminalgröße | M5 | 1/8 | 1/4 | 1/4 | 3/8 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 |
| Max. Einstellbarer Druck | 1,0 MPa | |||||||||||
| Beweis Druckwiderstand | 1,5 MPa | |||||||||||
| Bereich des einstellbaren Drucks | 5 〜60 ℃ | |||||||||||
| Bereich des einstellbaren Drucks | 0,05-0,7 MPa | 0,05 ~ 0,85 MPa | ||||||||||
| Ventiltyp | Mit Überlauf | |||||||||||

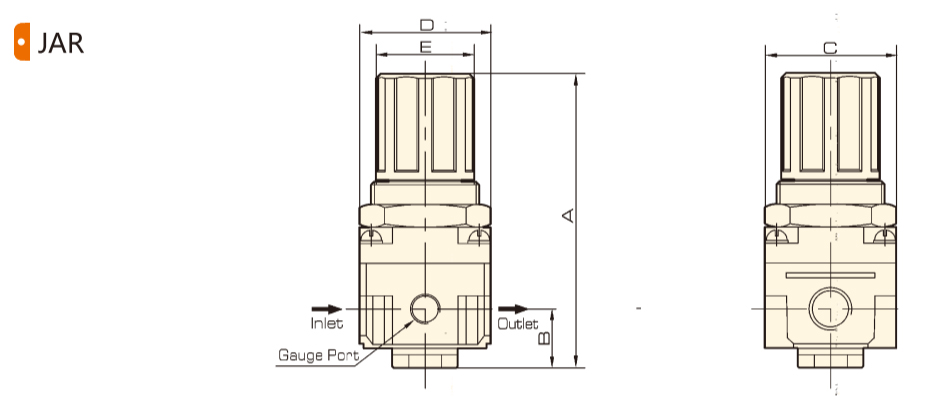

Gesamtdimension
Dimension
| Model | Bohrung | A | B | C | D | E |
| JAR1000 | M5 | 61.5 | 11 | 25 | 25 | 28 |
| JAR2000 | 1/8-1/4 | 95 | 17 | 40 | 40 | 34 |
| JAR2500 | 1/4-3/8 | 102.5 | 25 | 48 | 53 | 34 |
| JAR3000 | 1/4-3/8 | 127.5 | 35 | 53 | 53 | 40 |
| JAR4000 | 3/8-1/2 | 149.5 | 37.5 | 70 | 70 | 54 |
| JAR4000-06 | 3/4 | 154 | 40.5 | 70 | 75 | 54 |
| JAR5000 | 3/4-1 | 168 | 48 | 90 | 90 | 54 |
