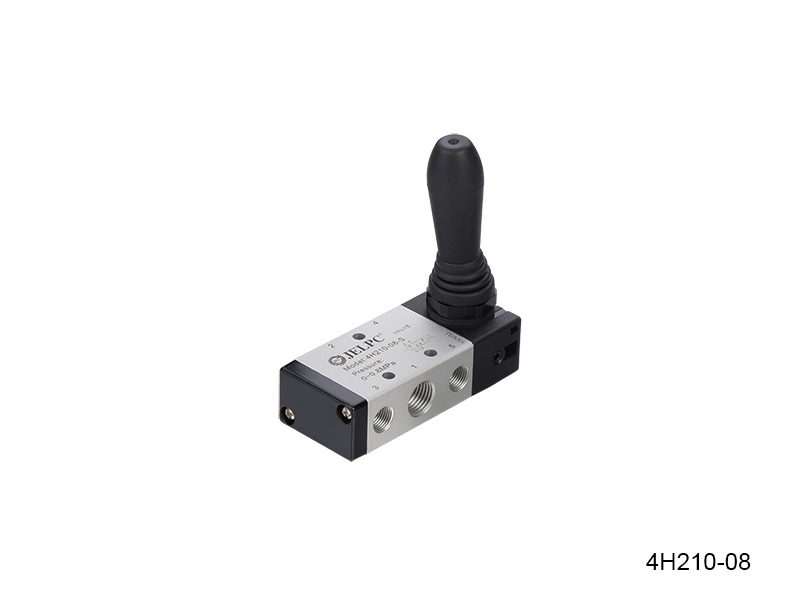

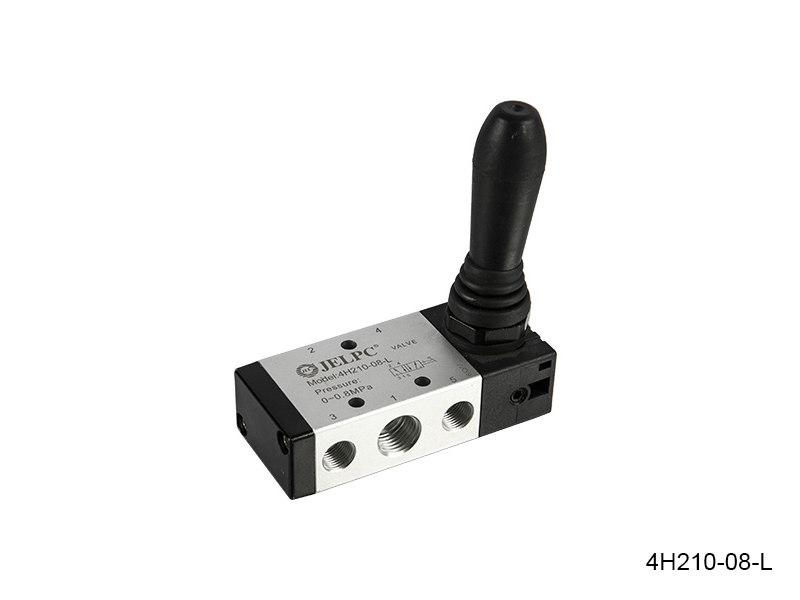

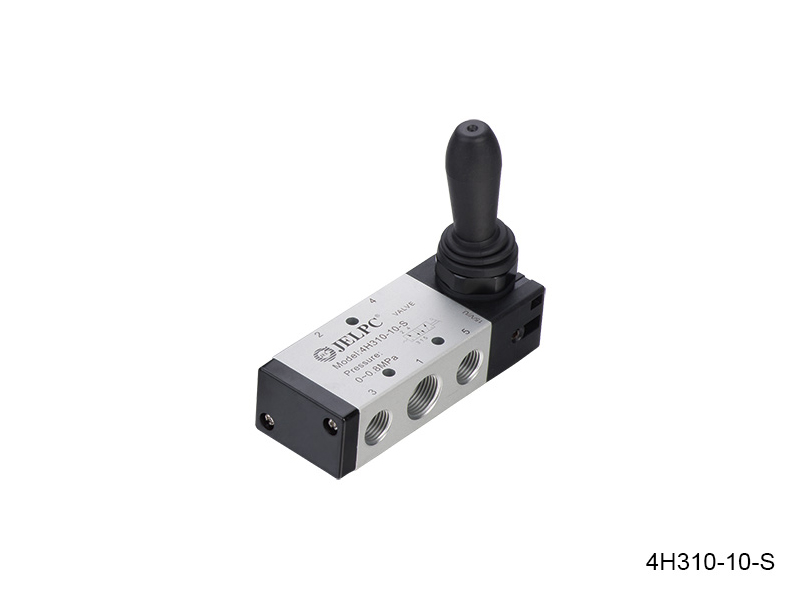

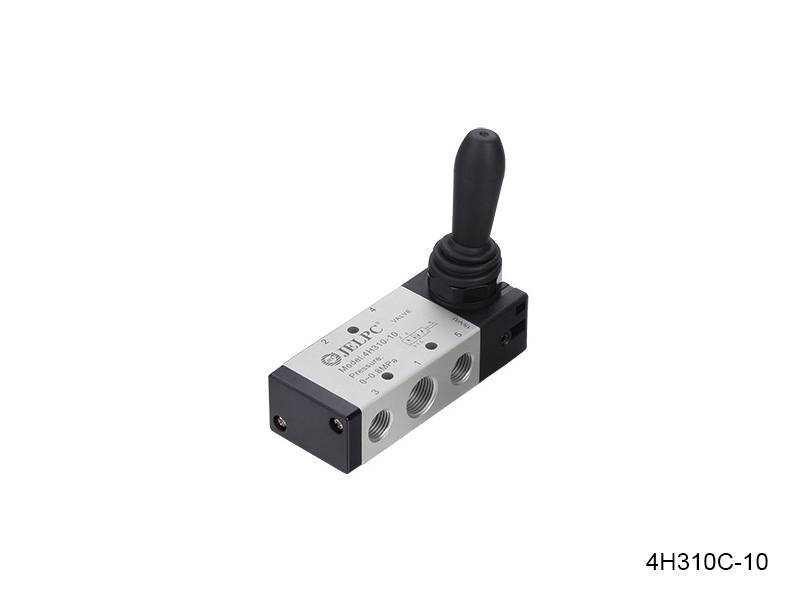

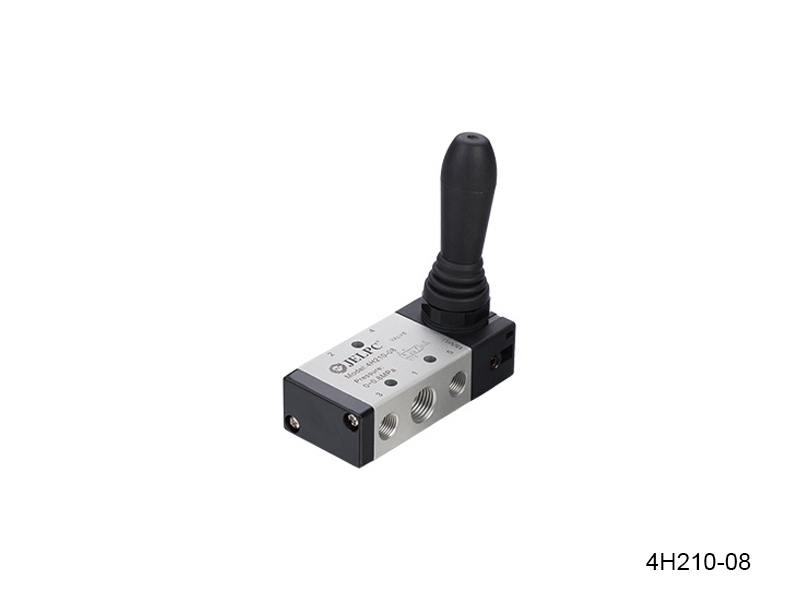

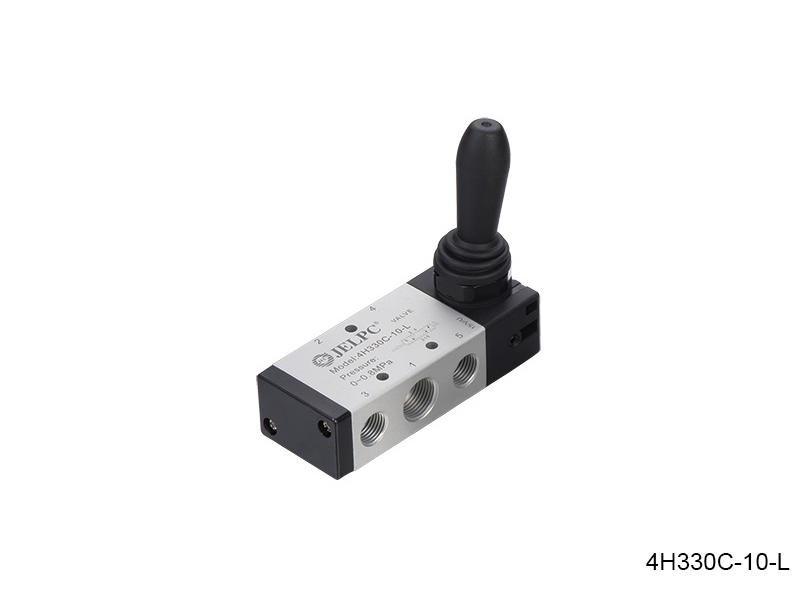

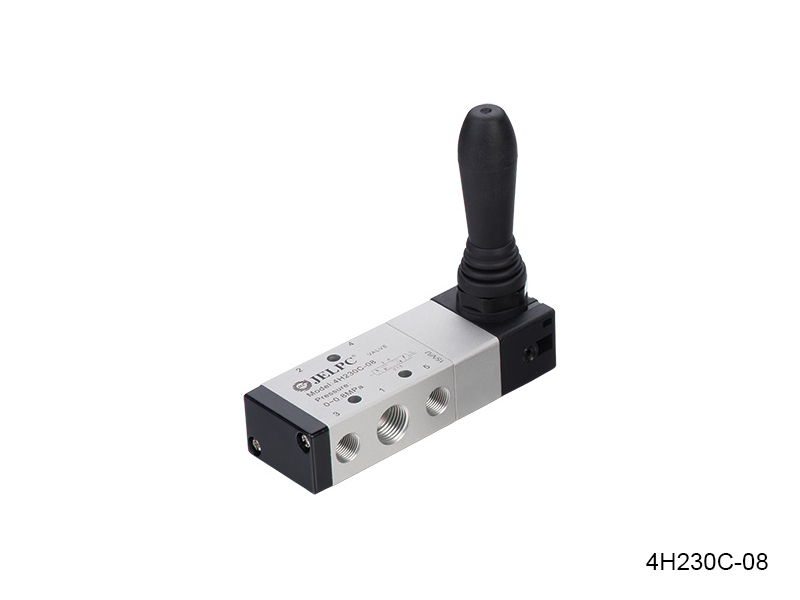

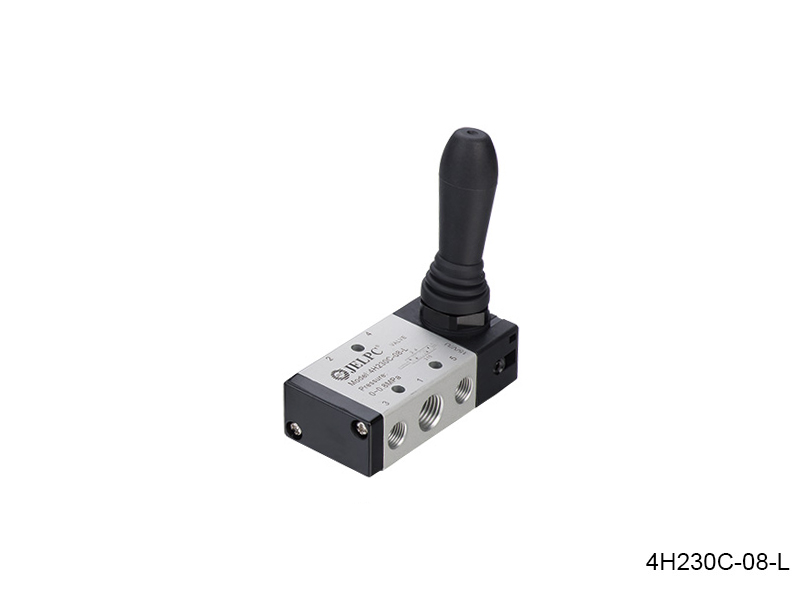

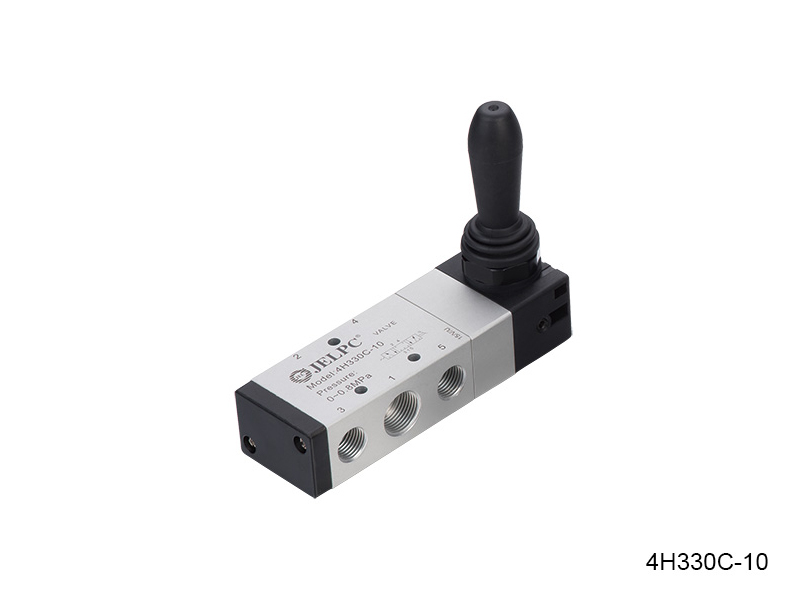

4H -Serie Handzugventil

4H -Serie Handzugventil

Eigenschaften:

1.Wir garantieren eine geringe Innenoberflächenrauheit dank unserer neuen Bearbeitungstechnologie.
2.Der Griffboden besteht aus hochfestem Kunststoff für ein ansprechendes Erscheinungsbild.
3.Verwendung von importiertem, deutschem Hochleistungsfett mit Schutzfilm zur Reibungsreduzierung.
4.Der Ventilschieber verwendet Dichtungen aus Japan, um die Lebensdauer zu verlängern.

  • Produktparameter

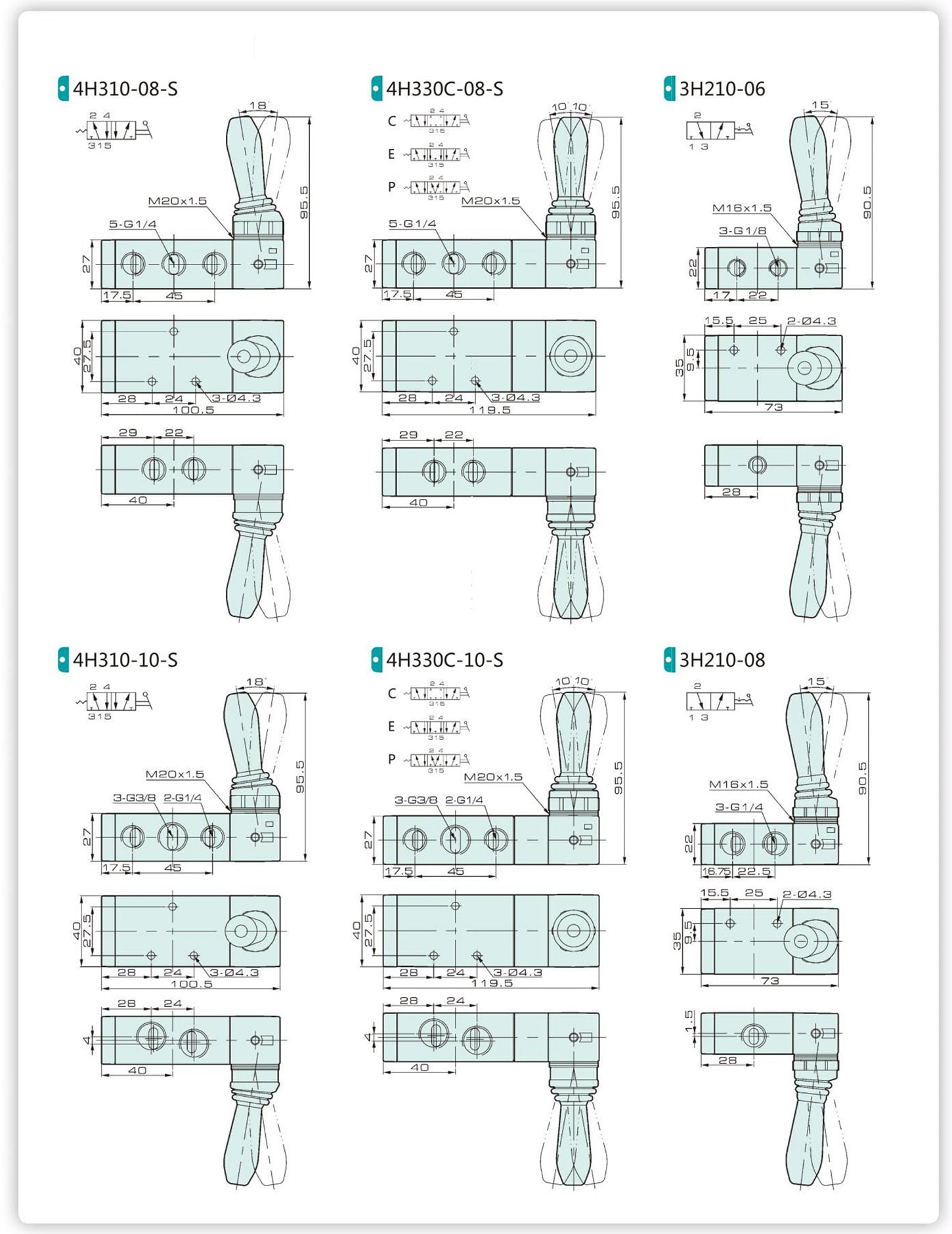

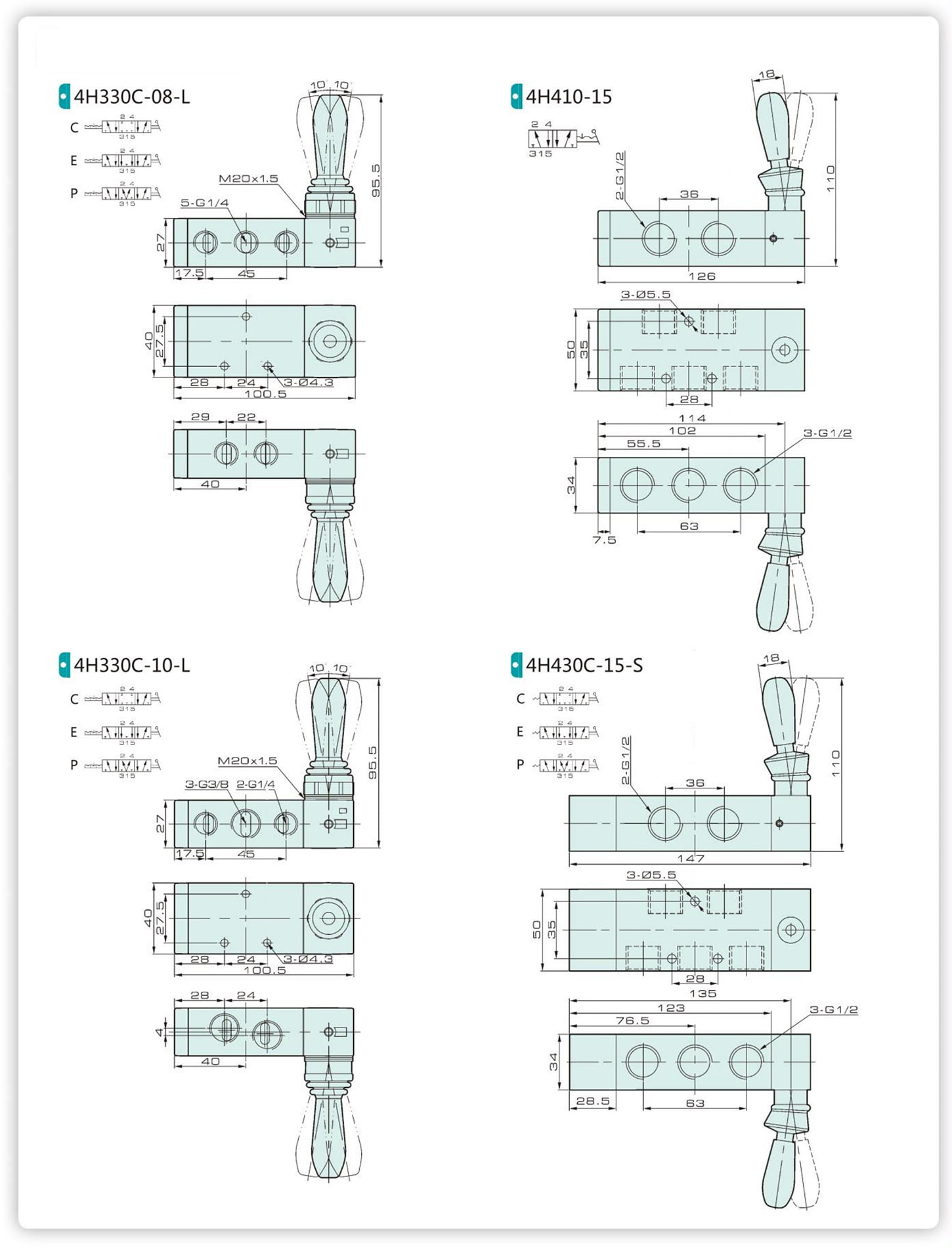

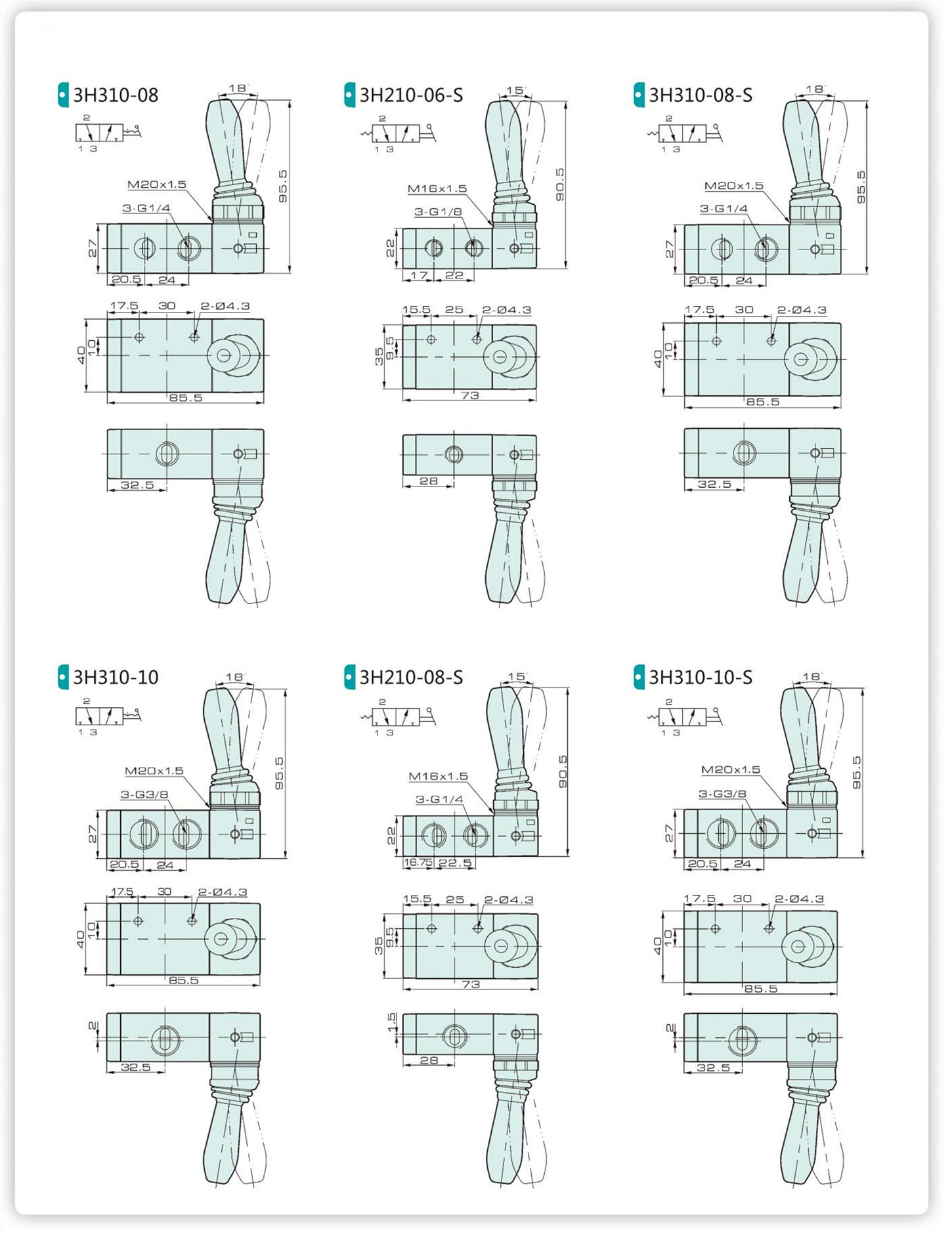

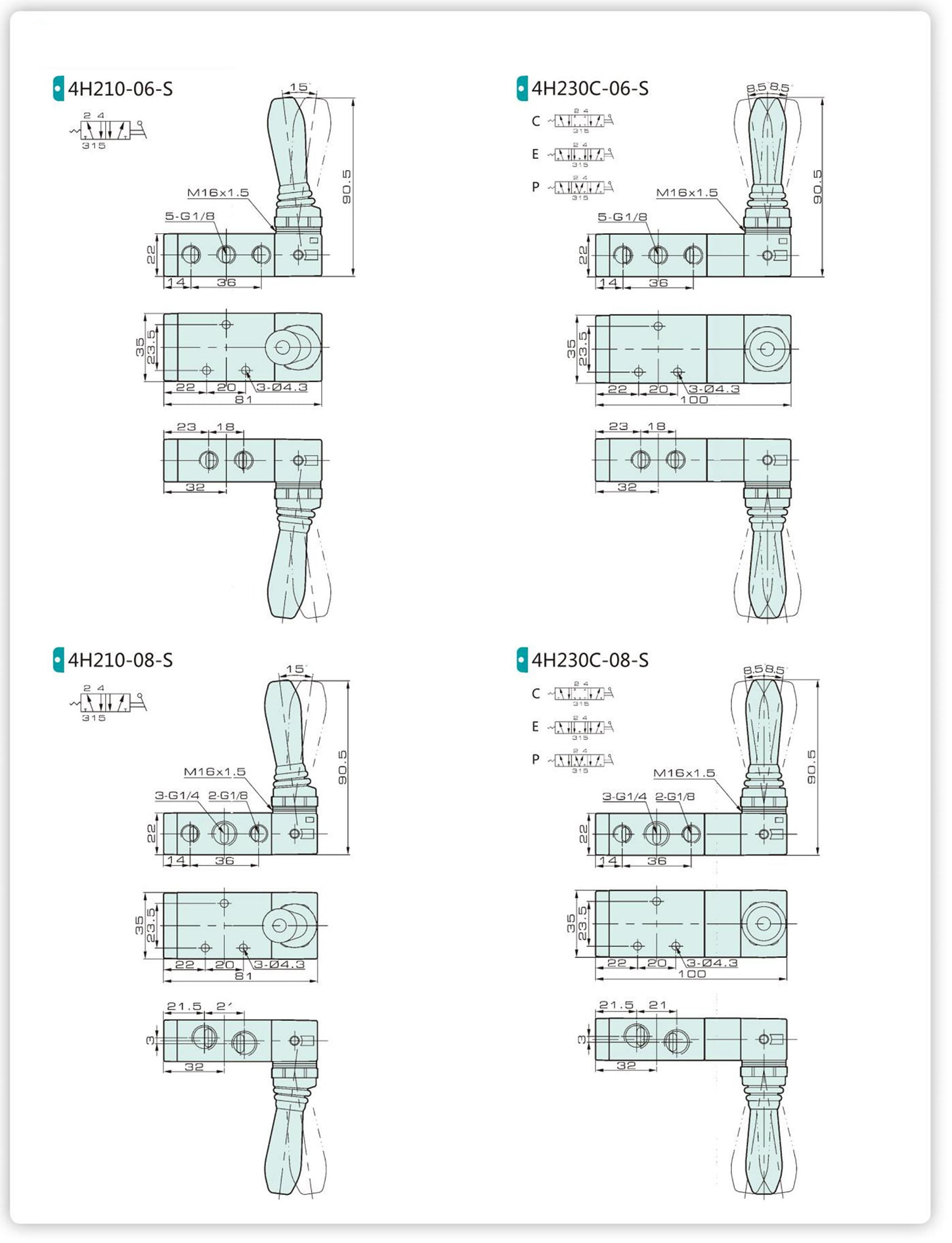

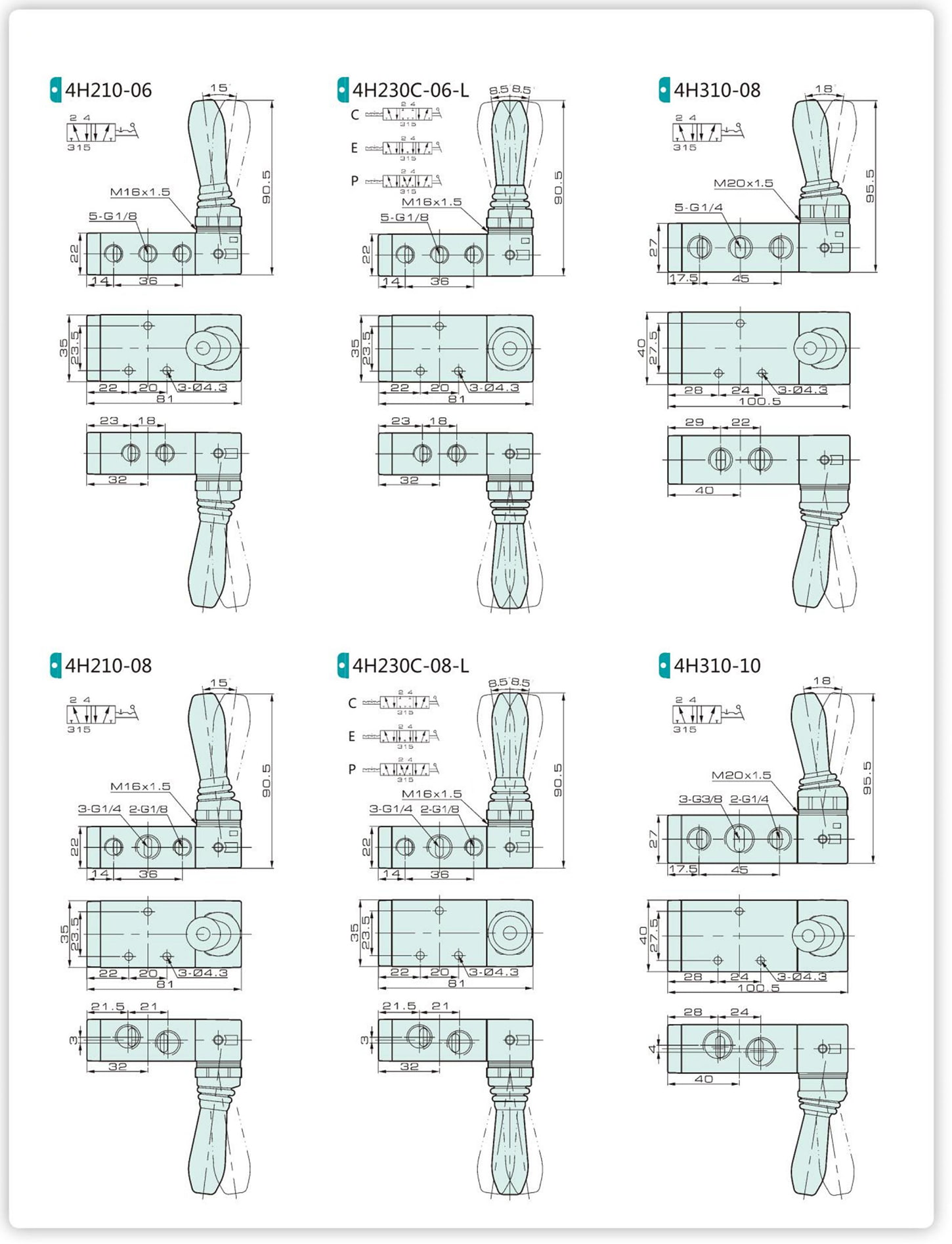

  • Produktgröße

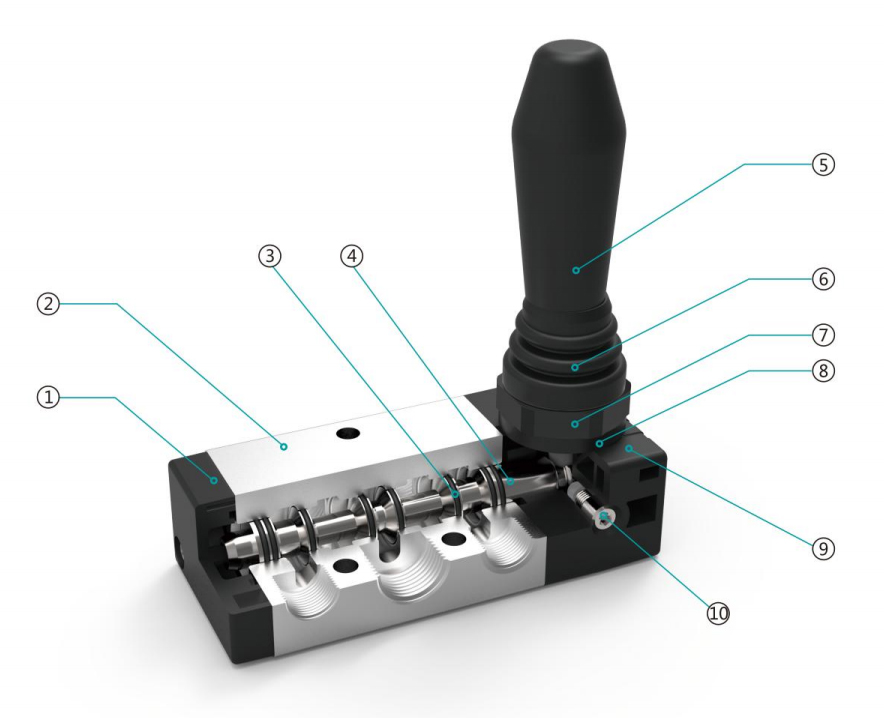

Interne Struktur

Teile

Nummer Name Nummer Name
1 Rückdeckel 6 Schmutzschutzmanschette
2 Ventilkörper 7 Sicherungsmutter
3 Flachdichtung 8 Dichtung
4 Ventilschieber 9 Deckel
5 Griff 10 Stellschraube

Bestellcode

Spezifikation

Model 4H210-06 4H210-08 4H230-08 4H310-08 4H310-10 4H330-10 4H410-15 4H430-15
Arbeitsmedium 40 Mikron gefilterte Luft
Betrieb Direkt
Effektives Kreuz
Abschnittsbereich		 14 mm (cv = 0,78) 16 mm² (CV = 0,89) 12 mm² (CV = 0,67) 25 mm² (CV = 1,4) 30 mm² (CV = 1,68) 18 mm² (CV = 1,00) 50 mm² (CV = 2,79) 30 mm² (CV = 1,68)
Anschlussterminalgröße Einlass, Auslass, Auspuffanschluss = G1/8 " Einlass, Outlet = G1/4 ", Auspuffanschluss = G1/8" Einlass, Auslass, Auspuffanschluss = G1/4 ” Einlass, Outlet,
Auspuffanschluss = G1/4 "		 Einlass, Outlet = G3/8 "
Auspuffanschluss = G1/4 "		 Einlass, Auslass, Auspuffanschluss = G1/2 "
Arbeitsdruck 0 ~ 0,8mpa
Arbeitstemperatur -20 ~ 70 ℃
