Eigenschaften:
1.Wir garantieren eine geringe Innenoberflächenrauheit dank unserer neuen Bearbeitungstechnologie.
2.Neues, modernes Design gemäß international anerkannten Produktstandards.
3.Verwendung von importiertem, deutschem Hochleistungsfett mit Schutzfilm zur Reibungsreduzierung.
4.Der Ventilschieber ist mit Dichtungen aus Japan ausgestattet, um die Lebensdauer zu erhöhen.

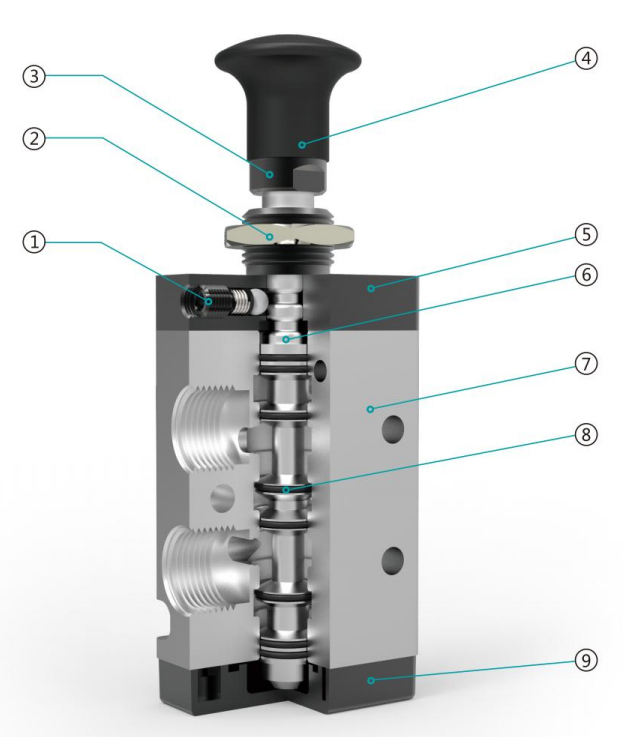

Interne Struktur
Teile
| Nummer | Name | Nummer | Name |
| 1 | Stellschraube | 6 | Ventilschieber |
| 2 | Sechseckmutter | 7 | Ventilkörper |
| 3 | Sicherungsmutter | 8 | Flachdichtung |
| 4 | Griff | 9 | Abdeckung |
| 5 | Top Cover |

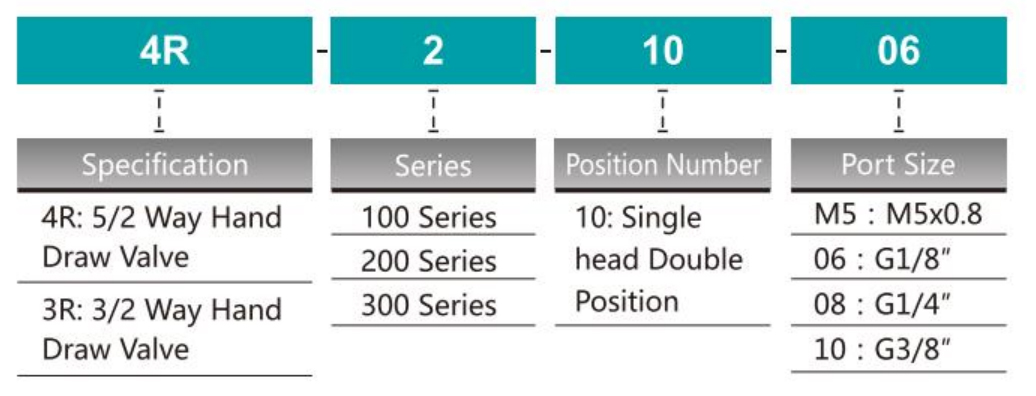

Bestellcode
Spezifikation

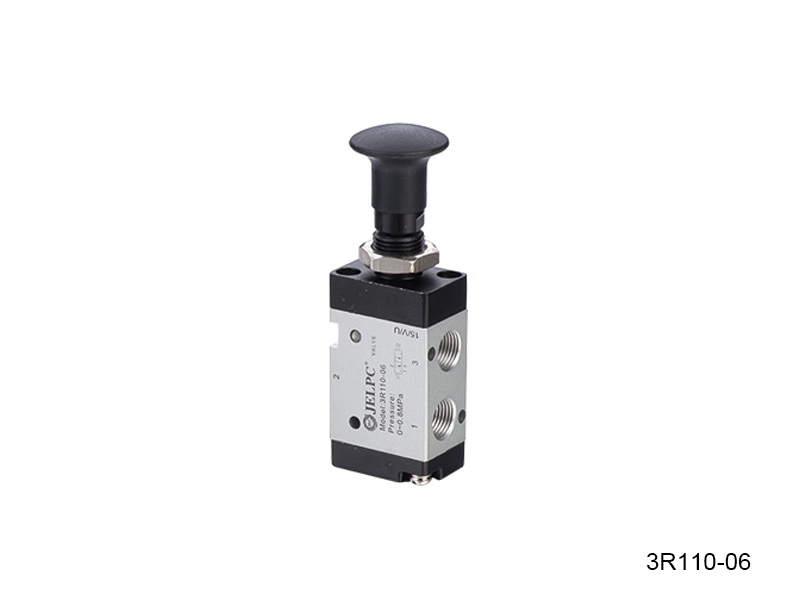

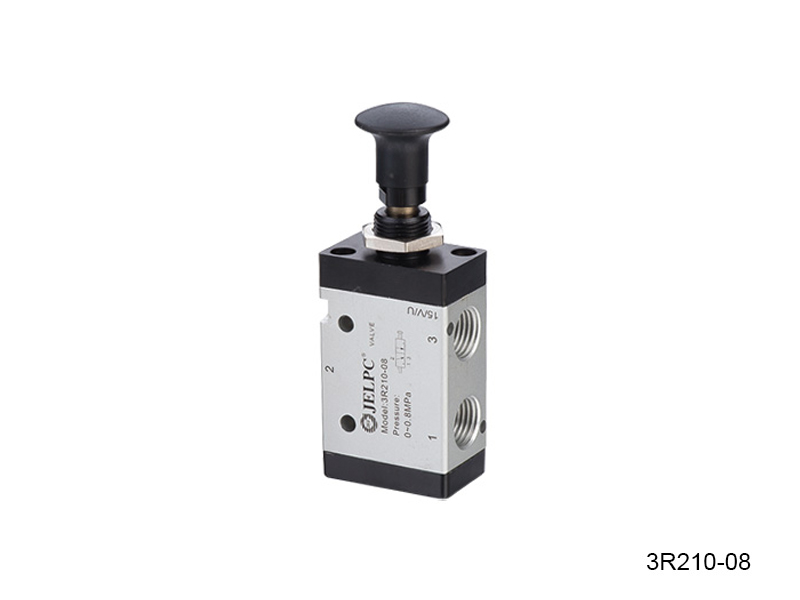

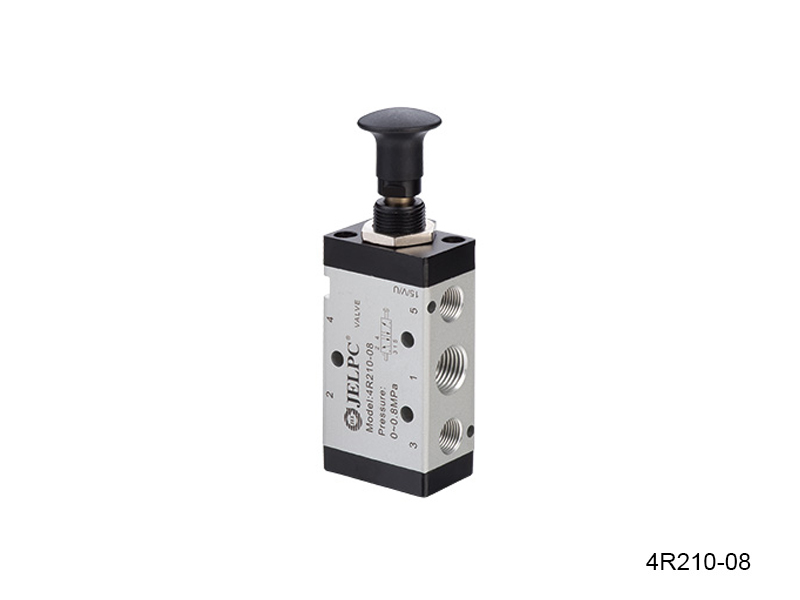

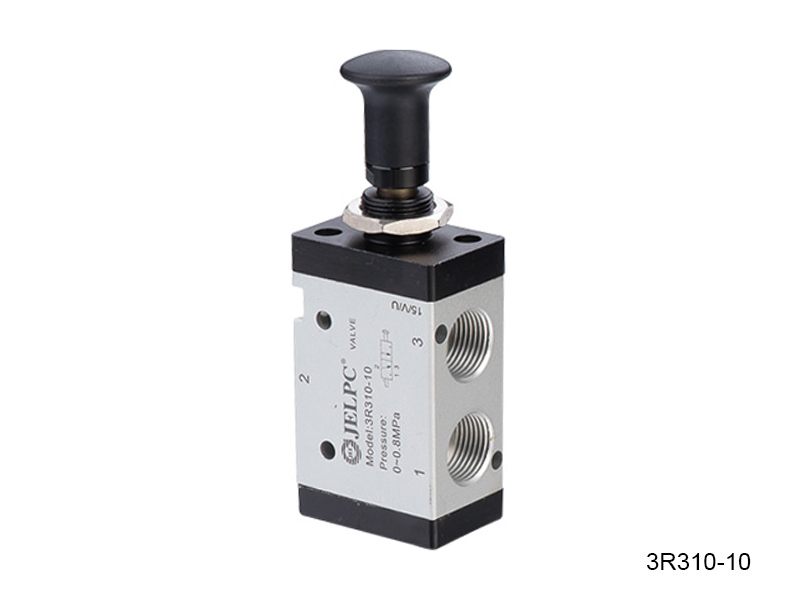

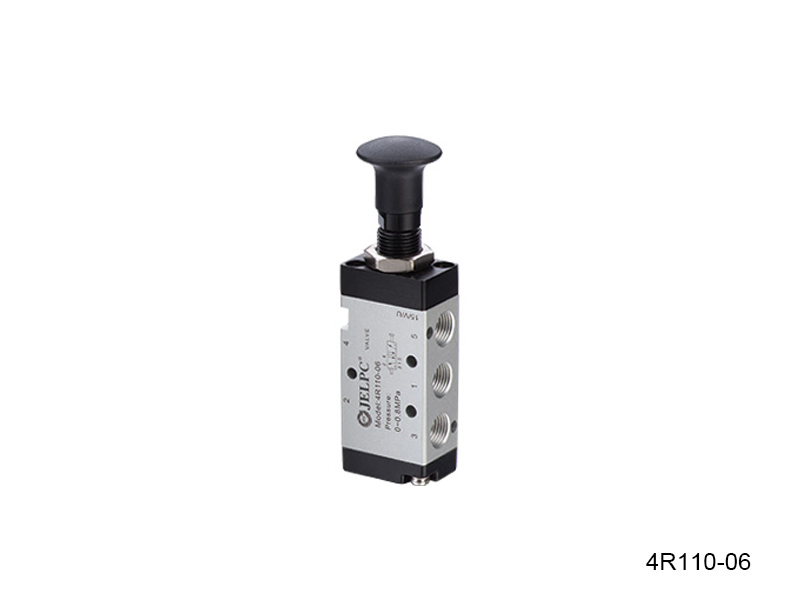

| Model | 4R110-06 | 3R110-06 | 4R210-06 | 4R210-08 | 3R210-06 | 3R210-08 | 4R310-08 | 4R310-10 | 3R310-08 | 3R310-10 |
| Arbeitsmedium | 40 Mikron gefilterte Luft | |||||||||
| Anschlussterminalgröße | Einlass, Auslass, Auspuffanschluss = G1/8 " | Einlass, Outlet = G1/4 ", Auspuffanschluss = G1/8" | Einlass, Auslass, Auspuffanschluss = G1/8 " | Einlass, Auslass, Auspuffanschluss = G1/4 " | Einlass, Auslass, Auspuffanschluss = G1/4 " | Einlass, Outlet = G3/8 ", Auspuffanschluss = G1/4" | Einlass, Auslass, Auspuffanschluss = G1/4 " | Einlass, Auslass, Auspuffanschluss = G3/8 " | ||
| Effektives Kreuz Abschnittsbereich |
10 mm² (CV = 0,56) | 14 mm² (CV = 0,78) |
16 mm² (CV = 0,89) |
14 mm² (CV = 0,78) |
16 mm² (CV = 0,89) |
25mm² (CV = 1,40) |
30 mm² (CV = 1,68) |
25mm² |
30 mm² (CV = 1,68) |
|
| Arbeitsdruck | 0 ~ 0,8mpa | |||||||||
| Arbeitstemperatur | -20 ~ 70 ℃ | |||||||||
| Positionsnummer | 5/2 Weg | 3/2 Weg | 5/2 Weg | 3/2 Weg | 5/2 Weg | 3/2 Way | ||||

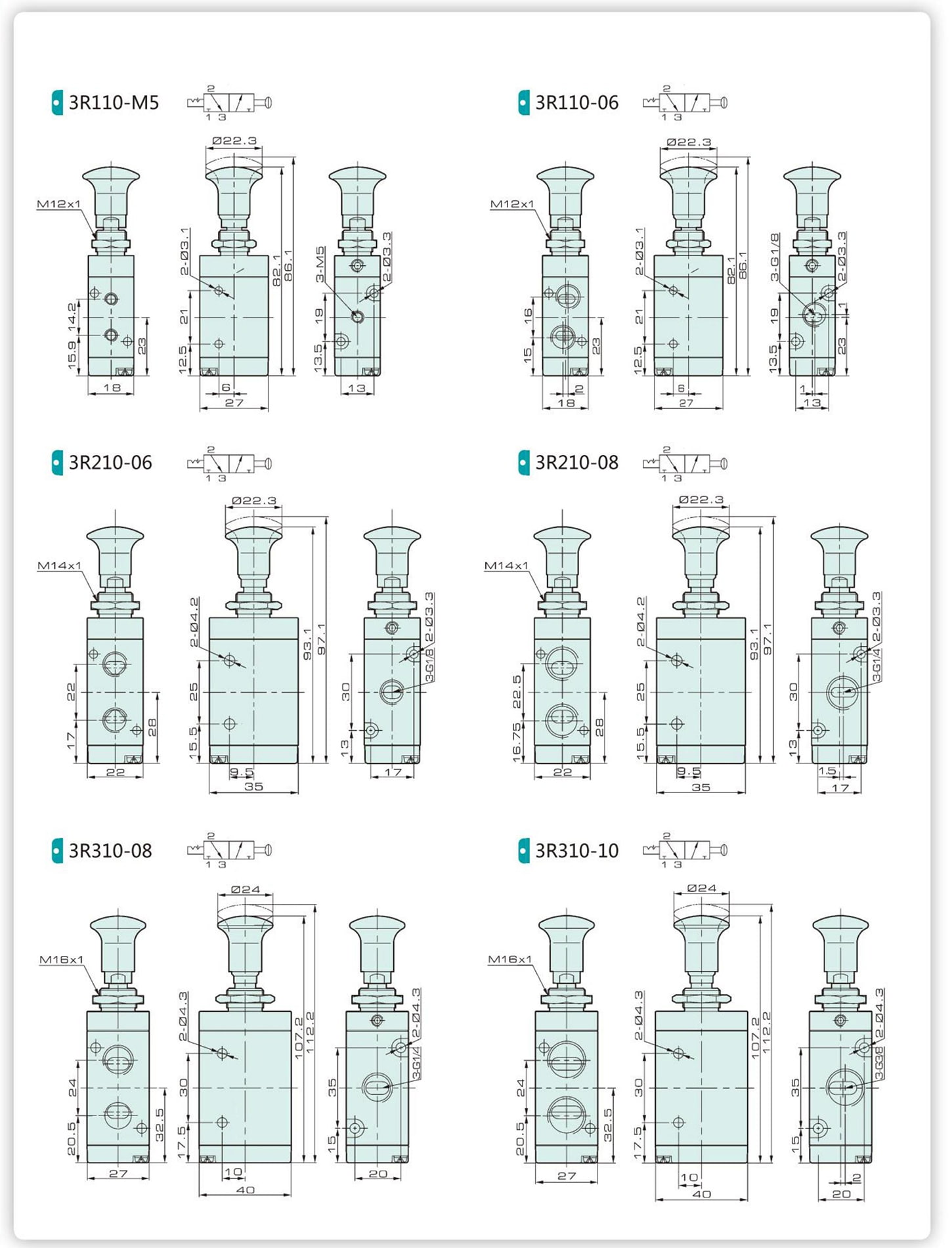

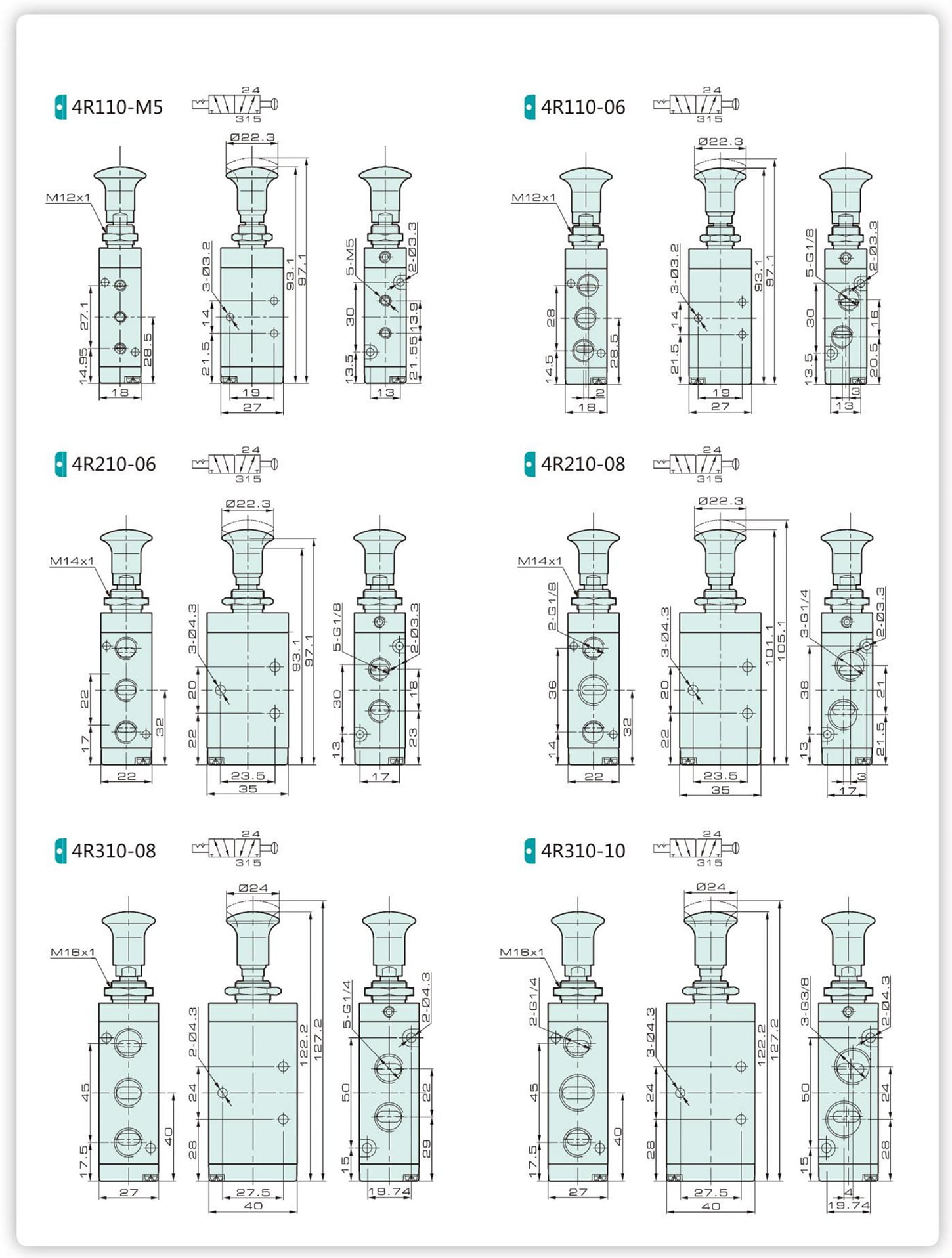

Gesamtdimension
