Besonderheit:

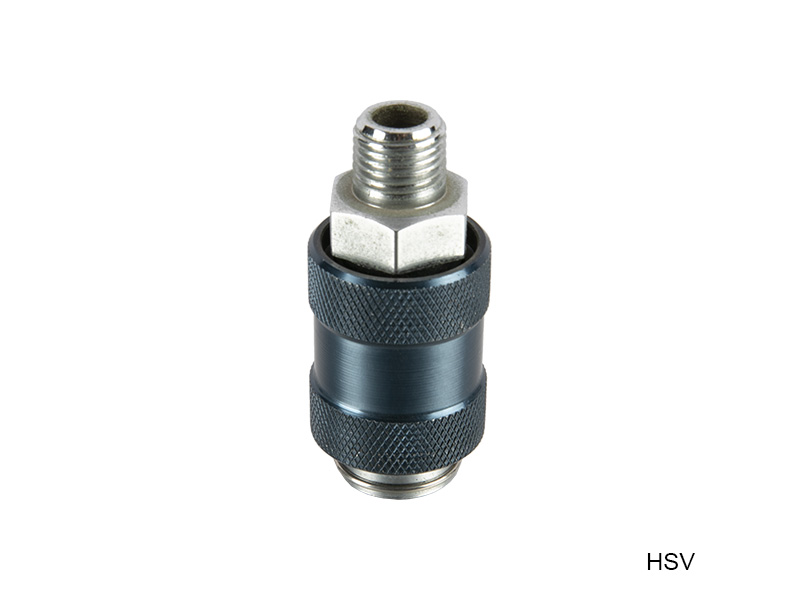

2/3 Handschiebventil kann als Schalter der Luftquelle verwendet werden. Wenn die Luftquelle ausgeschaltet ist, kann die verbleibende Luft im System freigegeben werden.

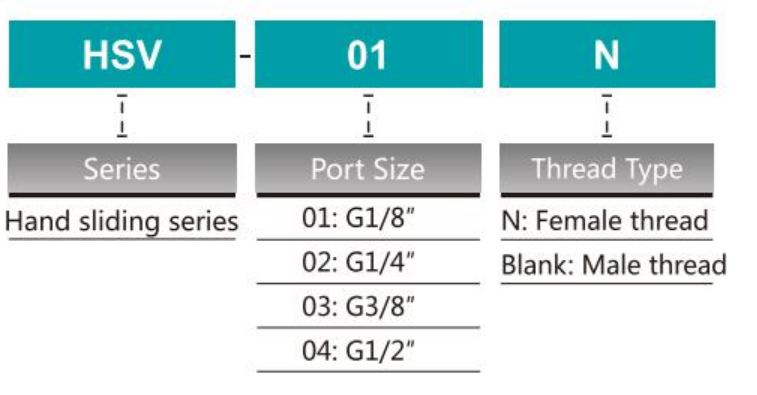

Bestellcode

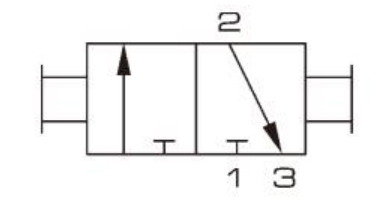

Symbol
Spezifikation
| Model | HSV-01 | HSV-02 | HSV-03 | HSV-04 |
| Anschlussterminalgröße | G1/8 " | G1/4 " | G3/8 " | G1/2 ” |
| Bohrungsgröße | 4mm | 7mm | 10 mm | 12 mm |
| Arbeitsmedium | Gefilterte und komprimierte Luft | |||
| Arbeitsdruck | 0 ~ 1,0 mPa | |||
| Umgebungstemperatur | -20 ~ 70 ℃ | |||
| Betriebskraft | 20n | |||

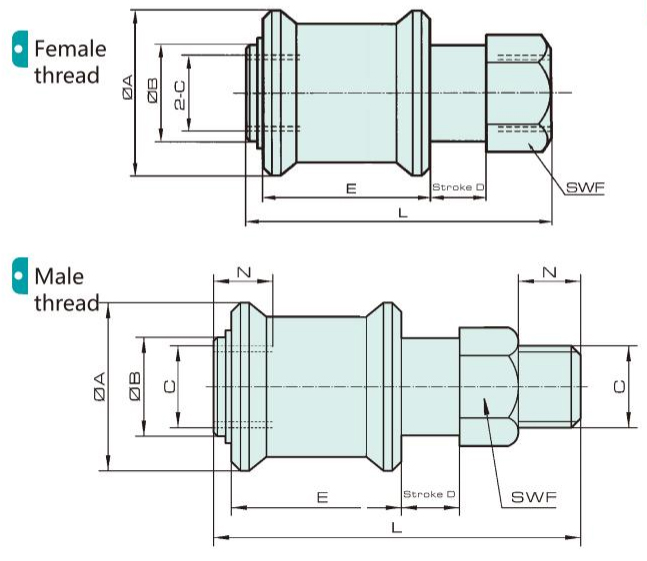

Gesamtdimension
Dimension
| Model/Symbol |
A |
B |
C |
D |
E |
F |
L |
|
HSV-01N |
20 |
13 |
G1/8 |
5.5 |
20 |
14 |
32 |
|
HSV-02n |
27 |
18 |
G1/4 |
9.5 |
32 |
19 |
48 |
|
HSV-03N |
30 |
21 |
G3/8 |
9.5 |
32 |
22 |
48 |
|
HSV-04N |
38 |
24 |
G1/2 |
17 |
40 |
27 |
70 |
| Model/Symbol |
A |
B |
C |
D |
E |
F |
N |
L |
|
HSV-01 |
20 |
13 |
G1/8 |
5.5 |
20 |
14 |
38 |
|
|
HSV-02 |
27 |
18 |
G1/4 |
9.5 |
32 |
19 |
10 |
58 |
|
HSV-03 |
30 |
21 |
G3/8 |
9.5 |
32 |
22 |
10 |
58 |
|
HSV-04 |
38 |
24 |
G1/2 |
17 |
40 |
27 |
10 |
80 |
