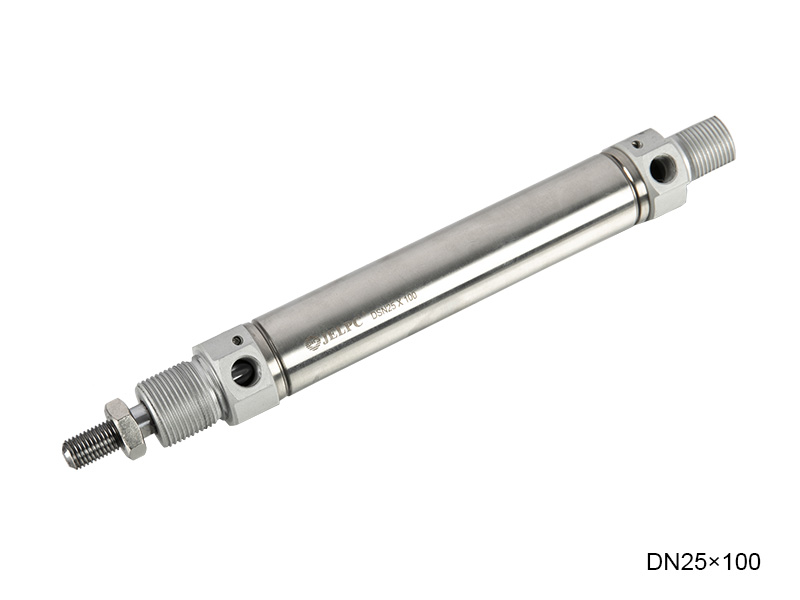

DSN -Serie Edelstahl -Mini -Zylinder (ISO6432 Standard)

Eigenschaften:
1.Verbesserte Anpassungsfähigkeit an ein breites Anwendungsspektrum durch präzise Politur der Kolbenstange, was die Produktqualität erhöht und die Lebensdauer der vorderen Dichtung verlängert.
2.Optimiertes Design zur Steigerung der Produktionseffizienz.
3.In Kombination mit Unternehmensfarbplanung und neuem Strukturdesign: Edelstahl-Zylinder mit halbkreisförmiger Nut für feste Fixierung.
4.Überarbeitete Fertigungstechnologie der Zylinderdämpferstruktur zur Sicherstellung der Pufferfunktion und Stabilität.
5.Erweiterter Einstellbereich der Dämpfung ermöglicht eine einfachere Feineinstellung der Dämpfungsgeschwindigkeit für den Kunden.

Kontaktieren Sie uns PDF-Download

Produktparameter
Produktgröße

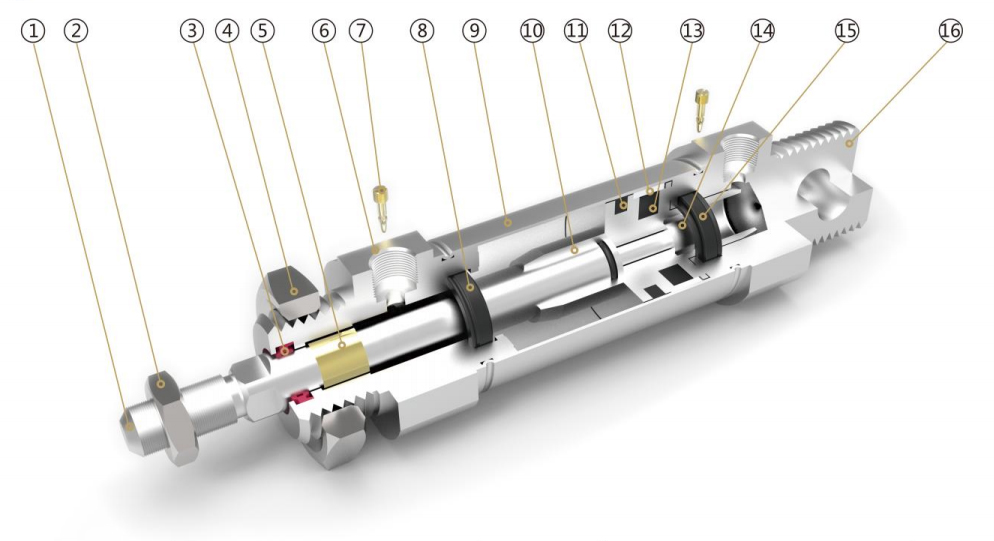

Interne Struktur

Teile

Nummer	Name	Nummer	Name
1	Kolbenstangestange	9	Zylinderlaufbuchse
2	Sechseckmutter	10	Kolbenstange
3	Wellenabdichtung	11	Kolbendichtung
4	Sechseckmutter	12	Gleitdichtung
5	DU-Lager	13	Magnet
6	Vorderdeckel	14	Innensechskantschraube
7	Kollisionsschutzdichtung	15	Dämpfer
8	Dämpfer	16	Rückdeckel

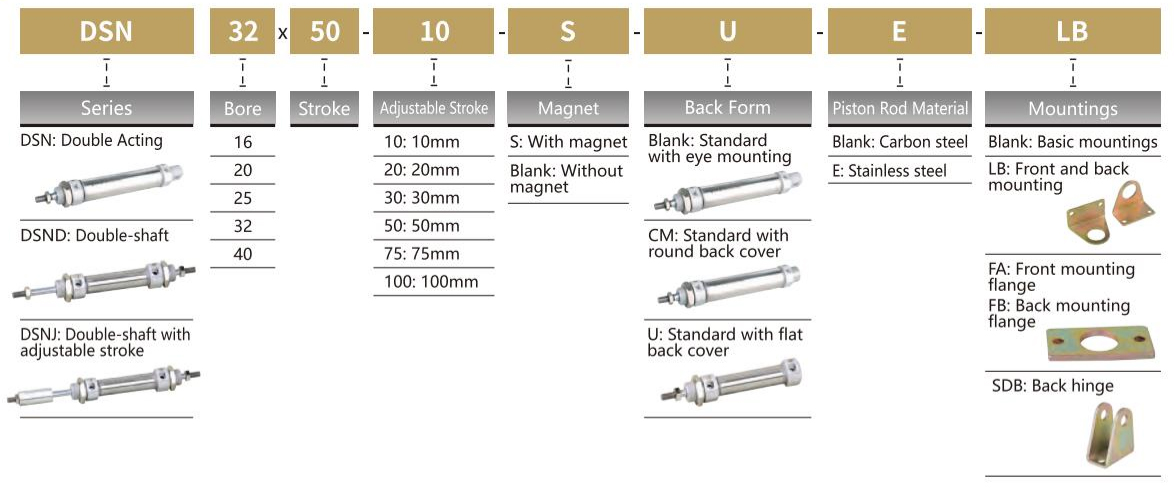

Bestellcode

*Sensormodell JEL-01, Riementyp "Skb-bore". Weitere Informationen finden Sie in P173 für den spezifischen Bestellcode.

Spezifikation

Bohrung (MM)	16	20	25	32	40
Betrieb	Doppeltwirkend
Arbeitsmedium	Luft
Montage	Basic LB FA FB SDB
Betriebsdruckbereich	0,1 〜1.0Mpa
Beweisdruck	1,5 MPa
Betriebstemperaturbereich	-20 〜80 ℃
Betriebsgeschwindigkeitsbereich	50-800 mm/s
Dämpfer	Einstellbarer Luftkissen
Anschlussterminalgröße	M5x0.8	G1/8 "

Schlaganfall

Bohrung		Standardschlag	Max. Schlaganfall
DSN	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
DSND/DSNJ	16/20/25	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300
DSND/DSNJ	32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300

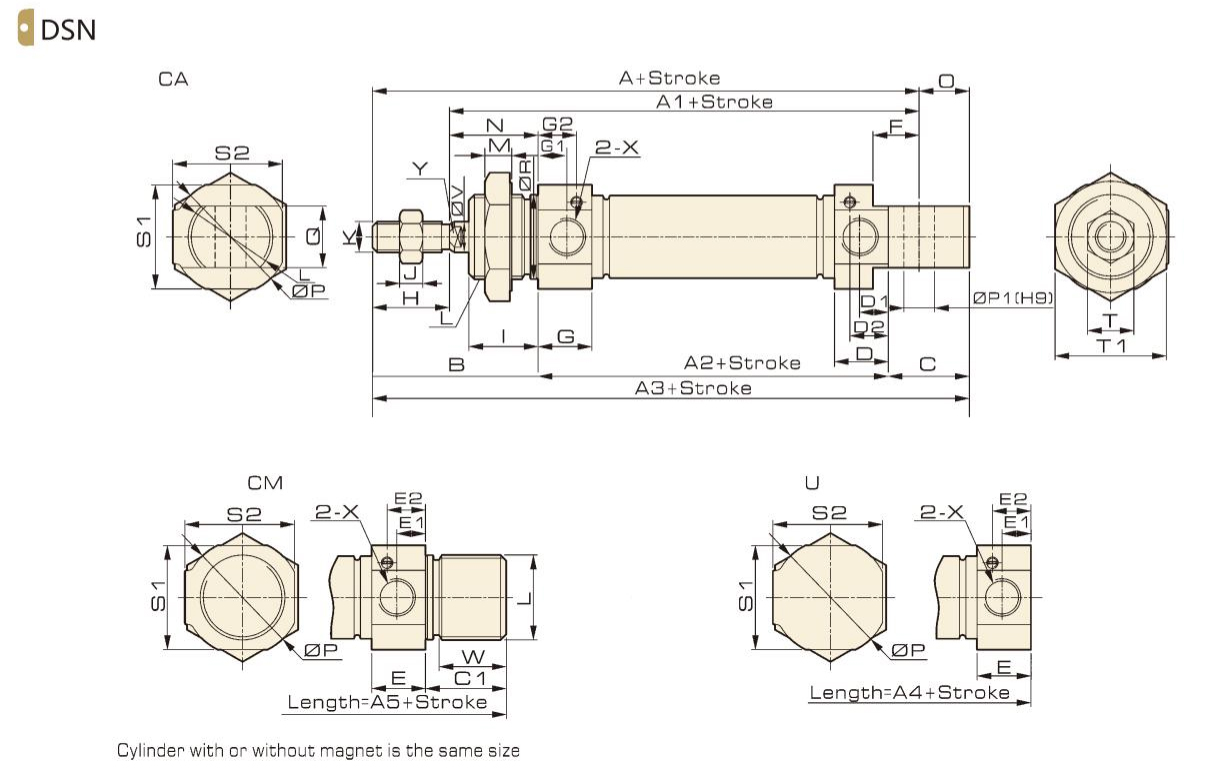

Gesamtdimension

Dimension

Bohrung \ Symbol	A	A1	A2	A3	A4	A5	B	C	C1	D	D1	D2	E	E1	E2	F	G	G1	G2	H	I
16	98	82	55	111	92	111	37	19	19	10.5	6	7	10.5	6	7	9	10.5	6	7	16	16
20	115	95	64	128	107	128	43	21	21	14	7.5	10	14	7.5	10	9	14	7.5	10	20	18
25	126	104	66	137	116	137	50	21	21	15	8	10.5	15	8	10.5	12	15	8	10.5	22	22
32	135	113	72	147	120	132	48	27	12	17	8.5	12	17	8.5	12	15	17	8.5	12	22	18
40	138	115	72	150	123	136	51	27	14	16	8	11.5	16	8	11.5	15	16	8	11.5	23	20

Bohrung \ Symbol	J	K	L	M	N	O	P	P1	Q	R	S1	S2	T	T1	X	V	W	Y
16	5	M6xl	M16XL.5	6	21	13	21	6	12	16	19	19	10	24	M5x0.8	6	15.5	5
20	6	M8XL.25	M22XL.5	7	23	13	30	8	16	22	27	28.5	14	29	G1/8	8	17.5	6
25	6	M10XL.25	M22XL.5	7	28	11	30	8	16	22	27	28.5	17	29	G1/8	10	17.5	8
32	6	M10XL.25	M27X2	9	26	12	38	10	20	27	35	36.5	17	36	G1/8	12	8	10
40	8	M14XL.5	M33x2	9	28	12	45	10	20	33	42	43.5	22	45	G1/4	16	10	14

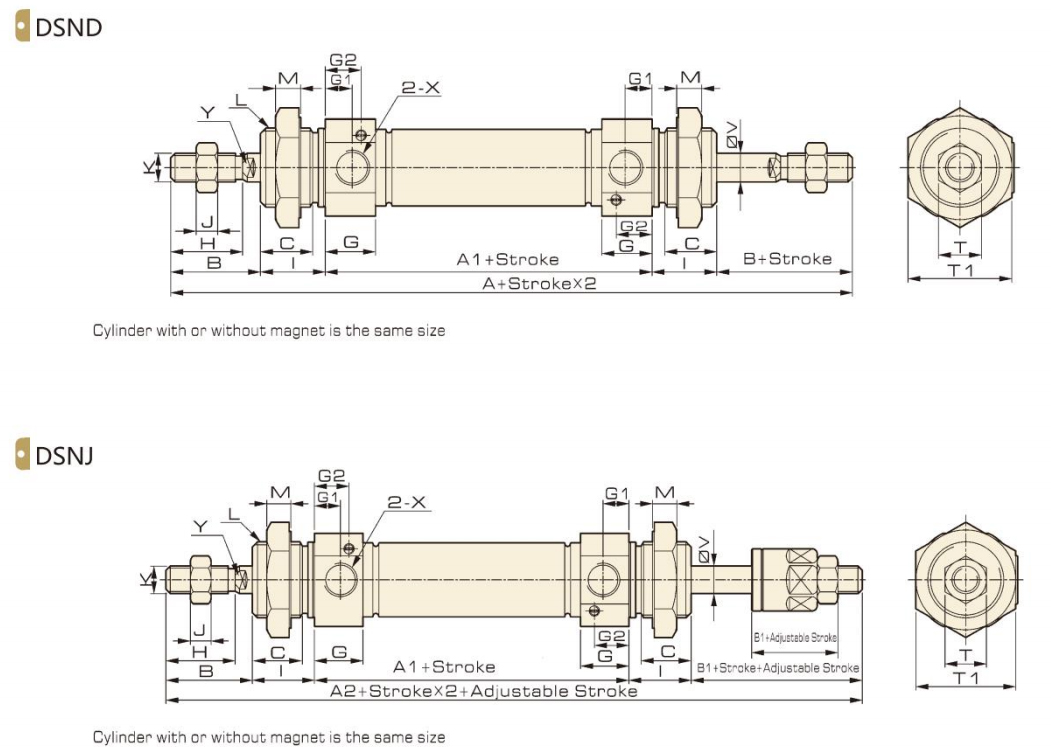

Gesamtdimension

Dimension

Bohrung \ Symbol	A	A1	A2	B	B1	C	D	G	G1	G2	H	I	J	K	L	M	T	T1	V	X
16	129	55	129	21	21	13	5	10.5	6	7	16	16	5	M6x1	M16X1.5	6	10	24	6	M5x0.8
20	150	64	150	27	25	14.5	6	14	7.5	10	20	18	6	M8x1.25	M22X1.5	7	14	29	8	G1/8
25	166	66	165	28	27	18.5	8	15	8	10.5	22	22	6	M10x1.25	M22X1.5	7	17	29	10	G1/8
32	168	72	165	30	27	14	10	17	8.5	12	22	18	6	M10x1.25	M27X2	9	17	36	12	G1/8
40	174	72	172	31	29	16	14	16	8	11.5	23	20	8	M14x1.5	M33x2	9	22	45	16	G1/4

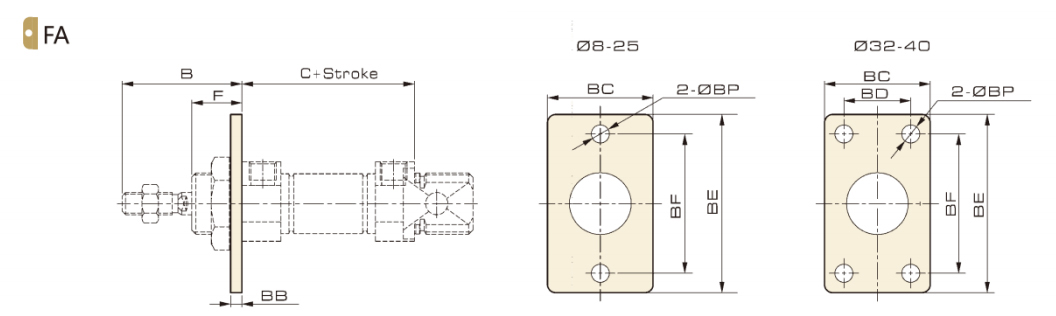

Gesamtdimension

Dimension

Symbol	B	C (DN 、 DSN Serie)	C (DS/DT -Serie)			BB	BC	BD	BE	BF	BP	F
Hub	B	C (DN 、 DSN Serie)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
8	28	46	71	-	-	3	22	-	40	30	4.5	12
10	28	46	71	-	-	3	22	-	40	30	4.5	12
12	38	50	75	-	-	4	30	-	52	40	5.5	17
16	37	55	80	105	-	4	30	-	52	40	5.5	16
20	43	64	89	114	139	5	40	-	66	50	6.6	16
25	50	66	91	116	141	5	40	-	66	50	6.6	22
32	48	72	97	122	147	5	45	20	80	60	7	18
40	51	72	97	122	147	5	50	30	100	80	9	20

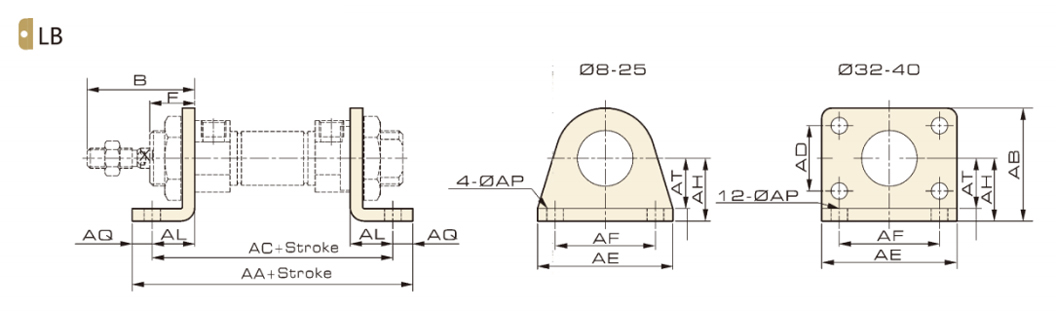

Gesamtdimension

Dimension

Symbol	B	AA (DN 、 DSN -Serie)	AA (DS/DT -Serie)			Ab	AC (DN 、 DSN -Serie)	AC (DS/DT -Serie)			AD	AE	AF	AH	Al	AP	AQ	AT	F
Hub	B	AA (DN 、 DSN -Serie)	0-50	50-100	100-150	Ab	AC (DN 、 DSN -Serie)	0-50	50-100	100-150	AD	AE	AF	AH	Al	AP	AQ	AT	F
8	28	78	103	-	-	-	68	93	-	-	-	35	25	16	11	4.5	5	3	12
10	28	78	103	-	-	-	68	93	-	-	-	35	25	16	11	4.5	5	3	12
12	38	90	115	-	-	-	78	103	-	-	-	42	32	20	14	5.5	6	4	17
16	37	95	120	145	-	-	83	108	133	-	-	42	32	20	14	5.5	6	4	16
20	43	114	139	164	189	-	98	123	148	173	-	54	40	25	17	6.6	8	5	16
25	50	116	141	166	191	-	100	125	150	175	-	54	40	25	17	6.6	8	5	22
32	48	118	143	168	193	49	104	129	154	179	28	66	52	28	16	7	7	5	18
40	51	132	157	182	207	58	112	137	162	187	30	80	60	33	20	9	10	5	20

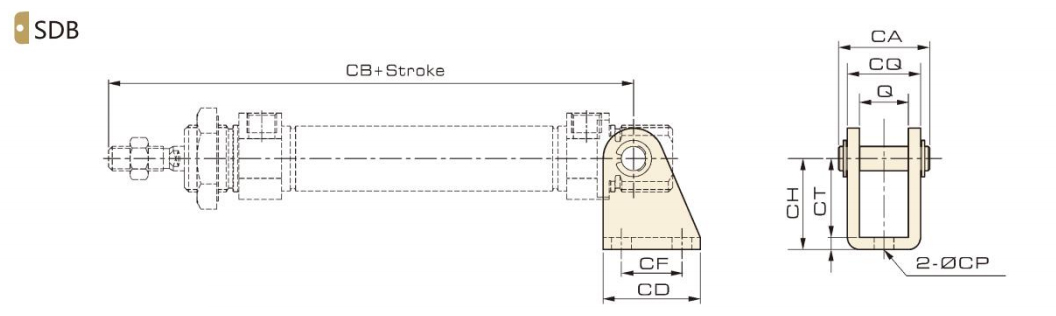

Gesamtdimension

Dimension

Symbol	D	Q	Ca	CB (MAL -Serie)	CB (MSAL/MTAL -Serie)			CD	BF	CH	CT	CP	CQ
Hub	D	Q	Ca	CB (MAL -Serie)	0-50	50-100	100-150	CD	BF	CH	CT	CP	CQ
8	11.3	8.1	17.3	76	101	-	-	20	12.5	24	2.5	4.5	13.1
10	11.3	8.1	17.3	76	101	-	-	20	12.5	24	2.5	4.5	13.1
12	13	12.1	23.3	91	116	-	-	25	15	27	3	5.5	18.1
16	13	12.1	23.3	98	123	148	-	25	15	27	3	5.5	18.1
20	16	16.1	30	115	140	165	190	32	20	30	4	6.5	24.1
25	16	16.1	30	126	151	176	201	32	20	30	4	6.5	24.1
32	19.5	20.1	34.6	135	160	185	210	41	24	35	4	9	28.1
40	26	20.1	36.6	138	163	188	213	52	30	40	5	9	30.1

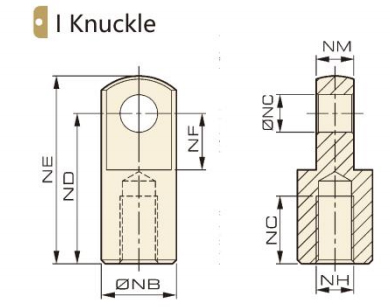

Gesamtdimension

Dimension

Model	NB	NC	ND	NE	NF	NG	NH	NM	Bohrung	8	10	12	16	20	25	32	40
F-M04070i	10	4	16	21	7	6	M4x0.7	4	Anpassungsform	√	√
F-M06100i	12	5	21	28	8.5	8	M6x1	6				√	√
F-M08125i	16	8	30	40	11	15	M8x1.25	8						√
F-M10125i	20	10	40	52	15	18	M10x1.25	10							√	√
F-M12125i	24	12	48	62	24	18	M12X1.25	12
F-M14150i	28	14	56	72	28	21	M14x1.5	14									√

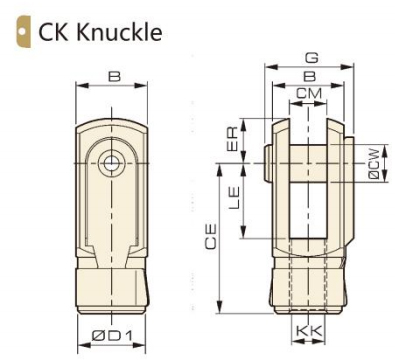

Gesamtdimension

Dimension

Model	KK	B	CE	CM	CR	CW	D1	G	LE
F-M04070CK	M4x0.7	8	16	4	21	4	8	11	8	DSN8 、 DSN10
F-M06100CK	M6x1	12	24	6	31	6	10	16	12	DSN12 、 DSN16
F-M08125CK	M8x1.25	16	32	8	42	8	14	20	16	DSN20
F-M10125CK	M10x1.25	20	40	10	52	10	18	25.5	20	DSN25 、 DSN32
F-M12125CK	M12X1.25	24	48	12	62	12	20	29.5	24
F-M14150CK	M14x1.5	27	56	14	72	14	24	29.5	28	DSN40
F-M16150CK	M16X1.5	32	64	16	83	16	26	38.5	32
F-M20150CK	M20X1.5	40	80	20	105	20	34	47	40
