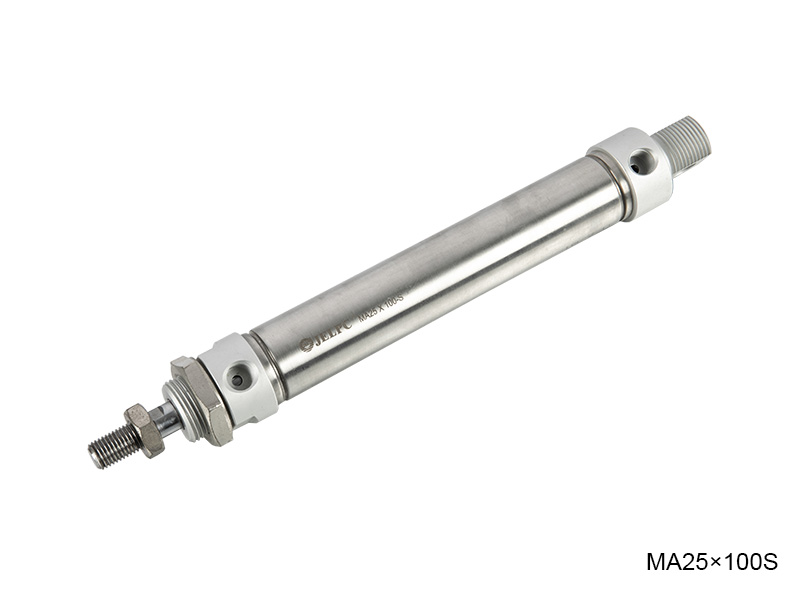

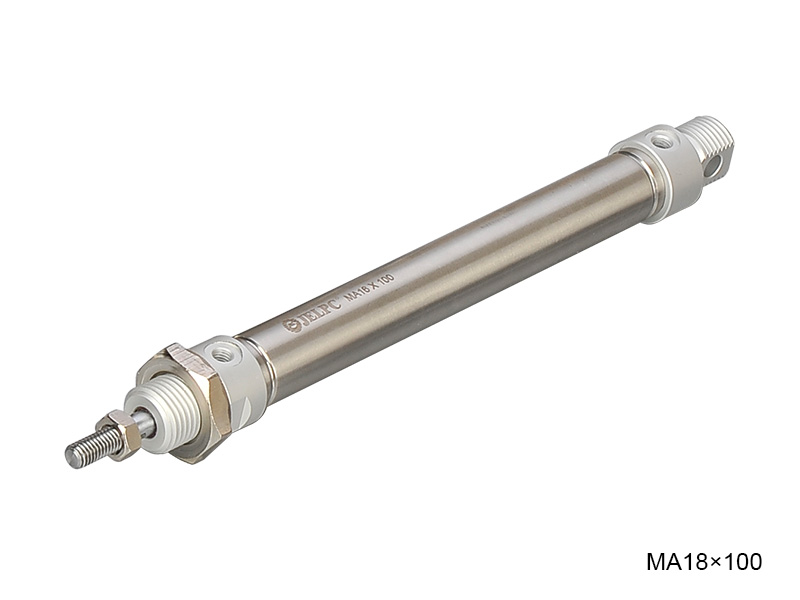

MA -Serie Edelstahl -Mini -Zylinder

MA -Serie Edelstahl -Mini -Zylinder

Eigenschaften:
1.Verbesserte Anpassung an ein breites Anwendungsspektrum durch präzise Politur der Kolbenstange, was die Produktqualität erhöht und die Lebensdauer der vorderen Dichtung verlängert.
2.Optimiertes Design zur Steigerung der Produktionseffizienz.
3.In Kombination mit Unternehmensfarbgestaltung und neuem Strukturdesign: Edelstahlzylinder mit halbkreisförmiger Nut zur festen Fixierung.
4.Verwendung einer eingebetteten Dichtung zur Vergrößerung der Druckfläche des Kolbens nach Kollision.

  • Produktparameter

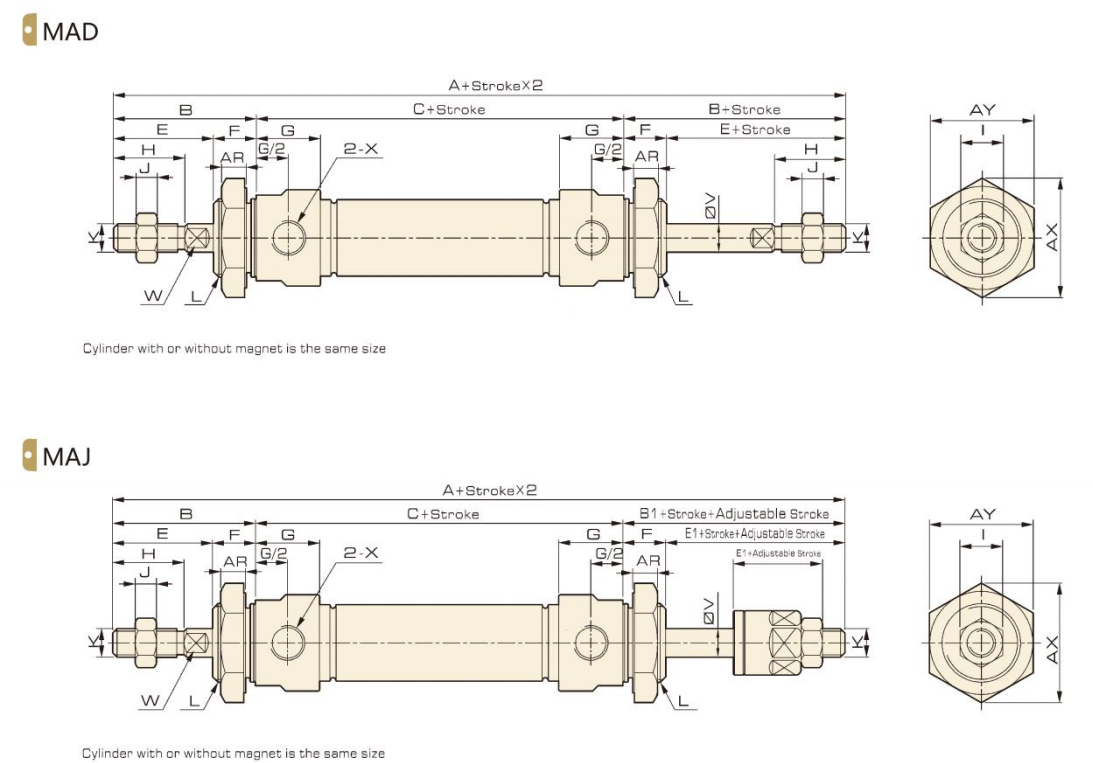

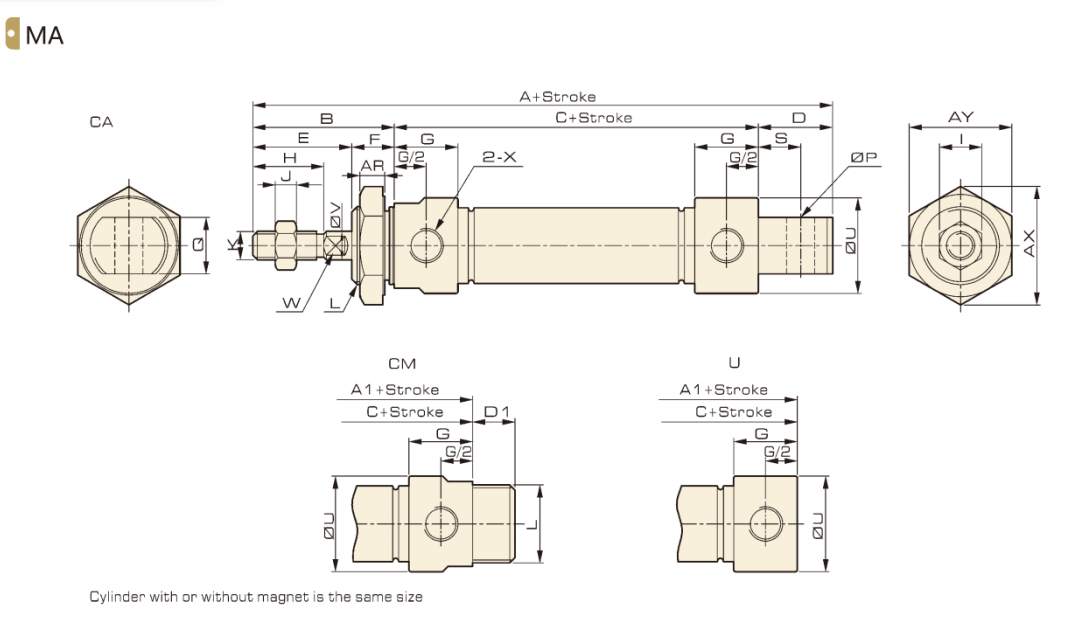

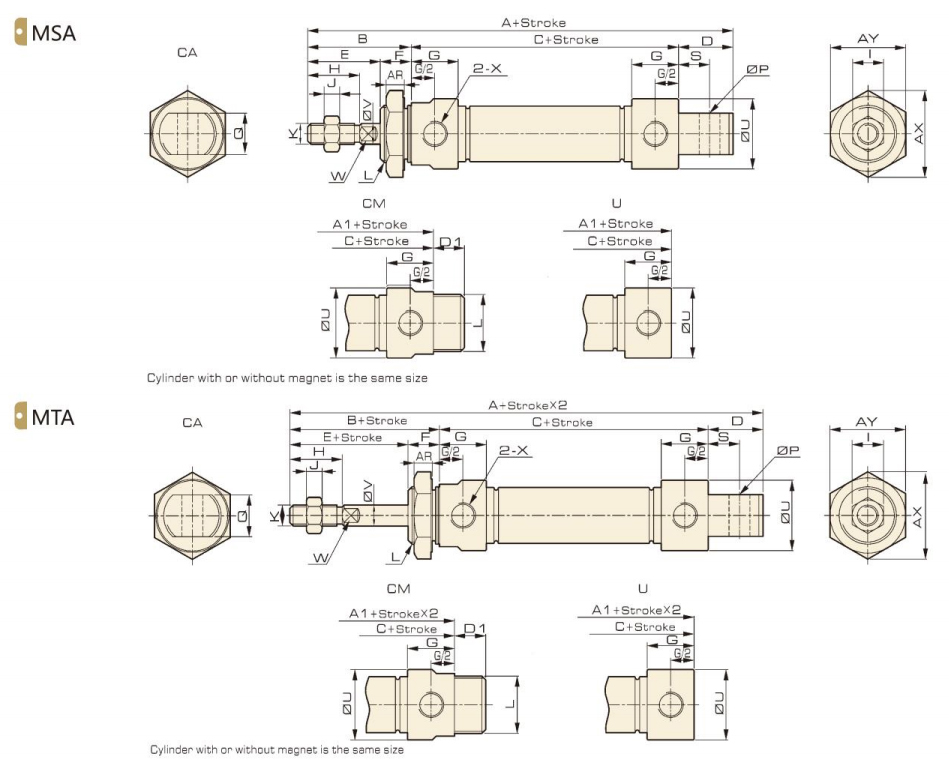

  • Produktgröße

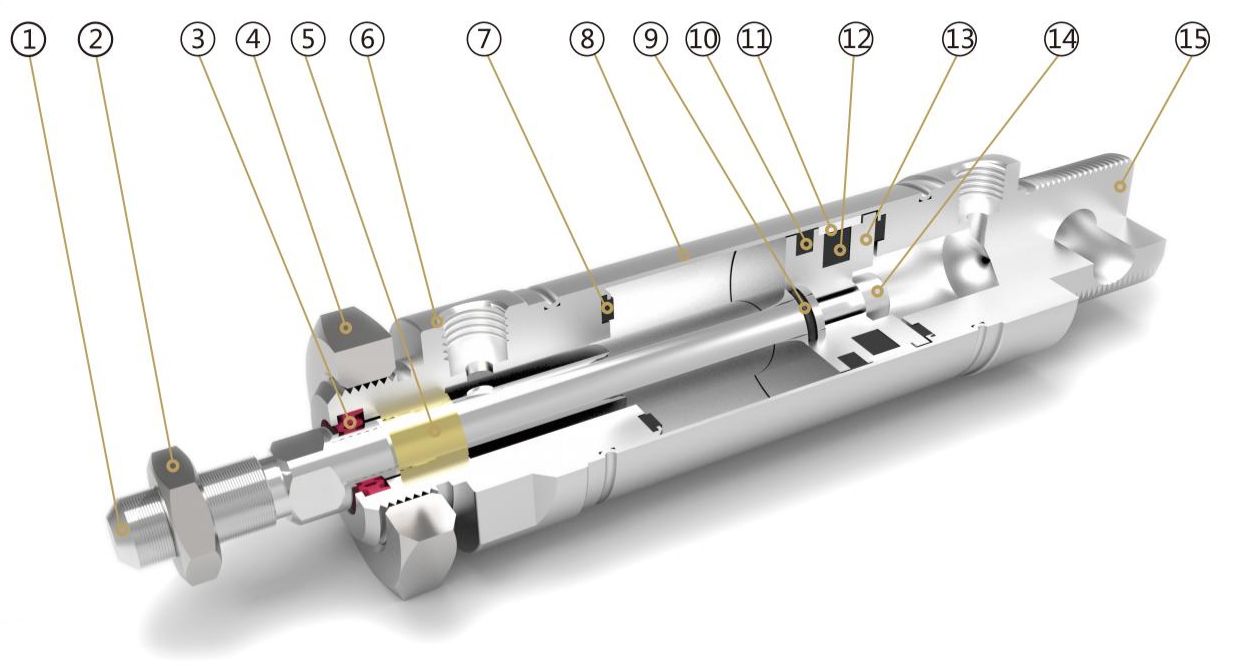

Interne Struktur

Teile

Nummer Name Nummer Name
1 Kolbenstangestange 9 O Ring
2 Sechseckmutter 10 Kolbendichtung
3 Wellenabdichtung 11 Gleitdichtung
4 Sechseckmutter 12 Magnet
5 DU-Lager 13 Kolbenstange
6 Vorderdeckel 14 Innensechskantschraube
7 Kollisionsschutzdichtung 15 Rückdeckel
8 Zylinderlaufbuchse

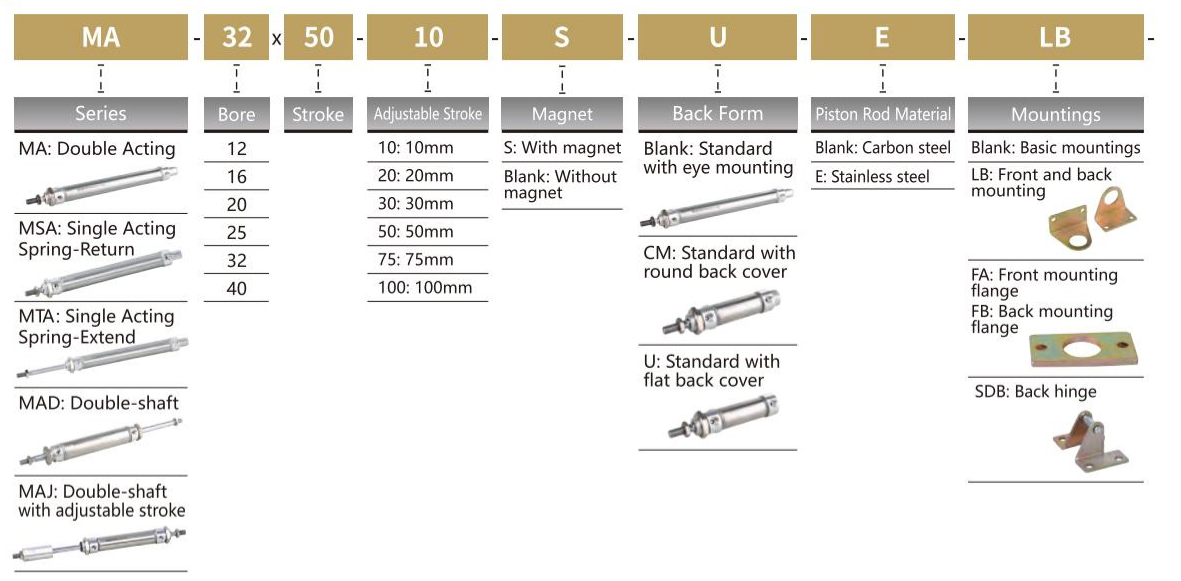

Bestellcode

*Sensormodell JEL-01, Riementyp "Skb-bore", siehe p173 für spezifische Bestellcode.


Spezifikation

Bohrung (MM) 12 16 20 25 32 40
Betrieb Doppelte Schauspiel- oder Einzelschauspiel
Arbeitsmedium Luft
Montage Basic LB FA FB SDB
Betriebsdruckbereich 0,1 ~ 1,0 mPa
Beweisdruck 1,5 MPa
Betriebstemperaturbereich -20 ~ 80 ℃
Betriebsgeschwindigkeitsbereich 50 ~ 800 mm/s
Dämpfer Dichtungskissen
Anschlussterminalgröße M5 × 0,8 G1/8 "

Schlaganfall

Bohrung Standardschlag Max.stroke
Ma 12 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 200
MA/Mac 16/20/25/32/40 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300 500
MAD/MAJ 12 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 250
MAD/MAJ
MACD/MACJ		 16/20/25/32/40 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300 300
MSA/MTA 12 15 20 25 30 40 50 50
16 15 20 25 30 40 50 60 75 80 100 100
25/32/40 15 20 25 30 40 50 60 75 80 100 125 150 150
