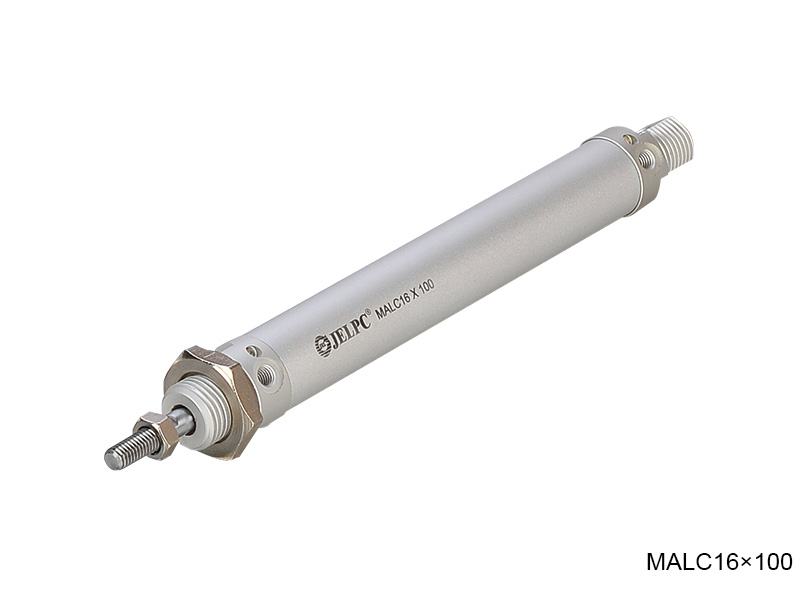

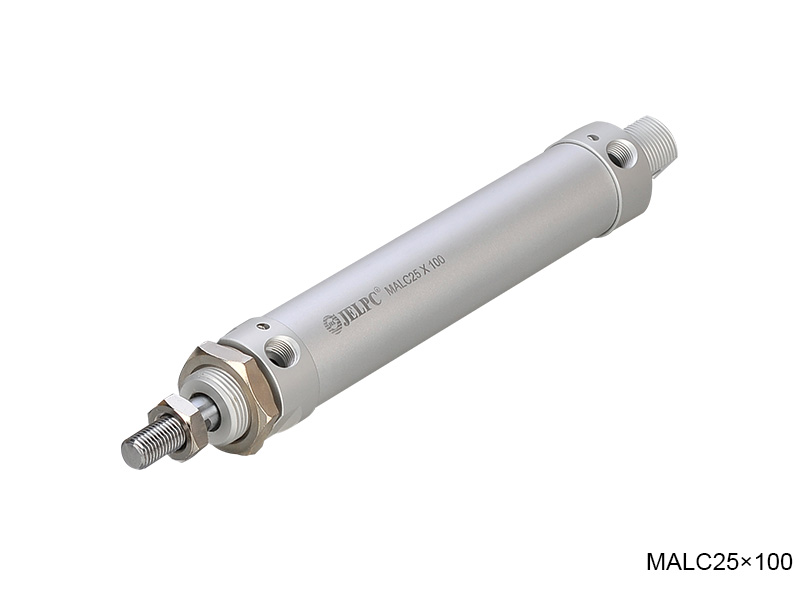

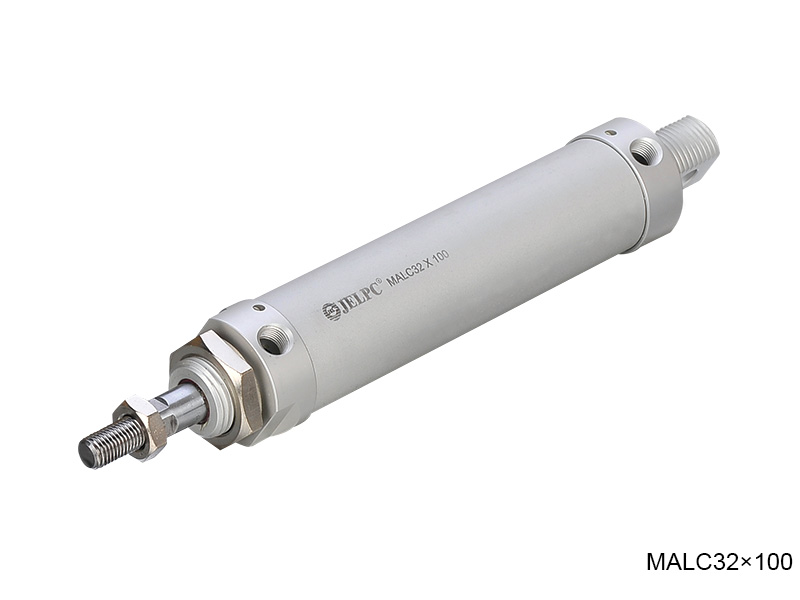

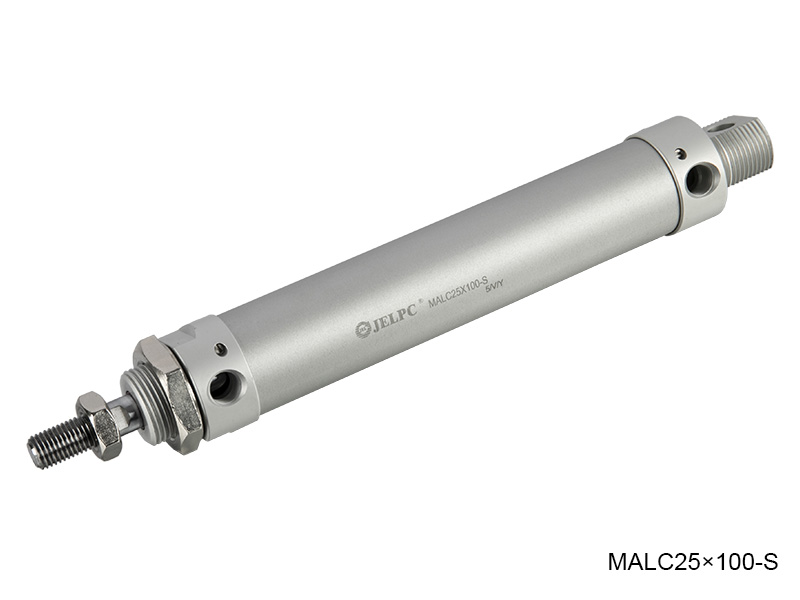

MALC -Serie Aluminiumlegierung Mini -Zylinder

Eigenschaften:
1.Verbesserte Anpassungsfähigkeit an ein breites Anwendungsspektrum durch präzise Politur der Kolbenstange, was die Produktqualität erhöht und die Lebensdauer der vorderen Dichtung verlängert.
2.Optimiertes Design zur Steigerung der Produktionseffizienz.
3.In Kombination mit Unternehmensfarbgestaltung und neuem Strukturdesign.
4.Überarbeitete Fertigungstechnologie der Zylinderdämpferstruktur zur Sicherstellung der Pufferfunktion und Stabilität.
5.Erweiterter Einstellbereich der Dämpfung ermöglicht Kunden eine einfachere Feineinstellung der Dämpfungsgeschwindigkeit.

Kontaktieren Sie uns PDF-Download

Produktparameter
Produktgröße

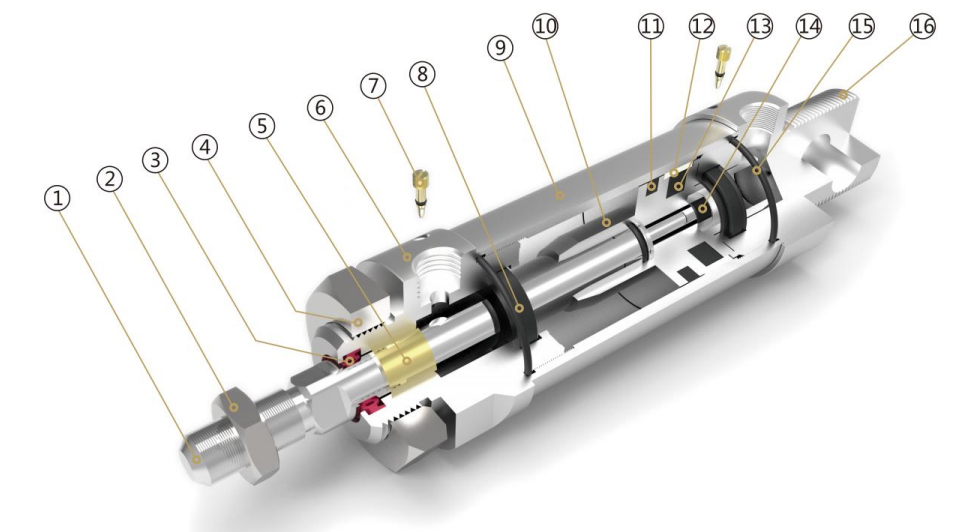

Interne Struktur

Teile

Nummer	Name	Nummer	Name
1	Kolbenstangestange	9	Zylinderlaufbuchse
2	Sechseckmutter	10	Kolbenstange
3	Wellenabdichtung	11	Kolbendichtung
4	Sechseckmutter	12	Gleitdichtung
5	DU-Lager	13	Magnet
6	Vorderdeckel	14	Gewinde
7	Kollisionsschutzdichtung	15	O Ring
8	Dämpfer	16	Rückdeckel

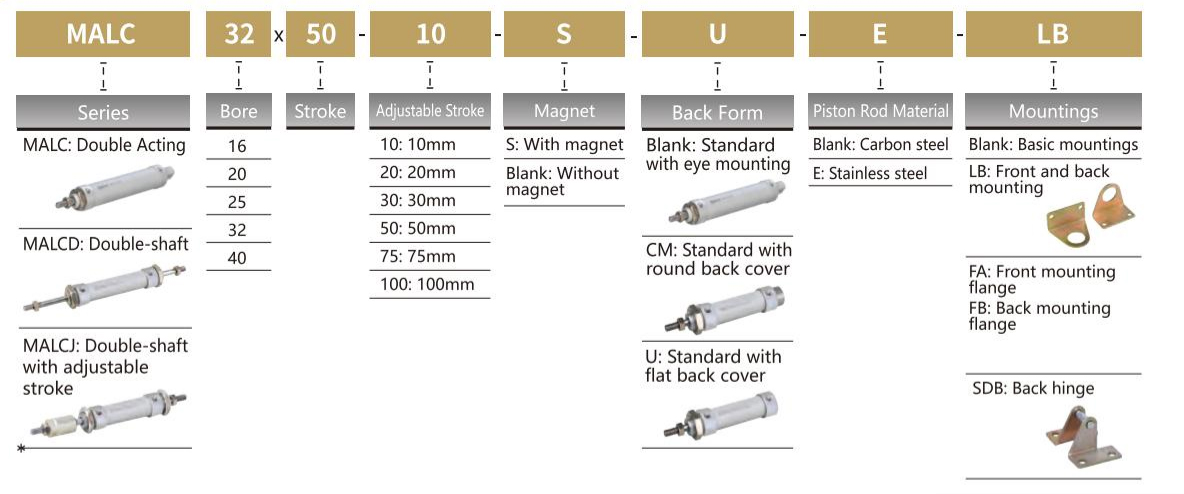

Bestellcode

*Sensormodell JEL-01, Riemenart "SKL-BORE", finden Sie in P173 für den spezifischen Bestellcode.

Spezifikation

Bohrung (MM)	16	20	25	32	40
Betrieb	Doppeltwirkend
Arbeitsmedium	Luft
Montage	Basic LB FA FB SDB
Betriebsdruckbereich	0,1 ~ 1,0 mPa
Beweisdruck	1,5 MPa
Betriebstemperaturbereich	-20 ~ 80 ℃
Betriebsgeschwindigkeitsbereich	50 ~ 800 mm/s
Dämpfer	Einstellbarer Luftkissen
Anschlussterminalgröße	M5 × 0,8	G1/8 "			G1/4 "

Schlaganfall

Bohrung		Standardschlag	Max. Schlaganfall
MALC	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
MALCD/MALCJ	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300

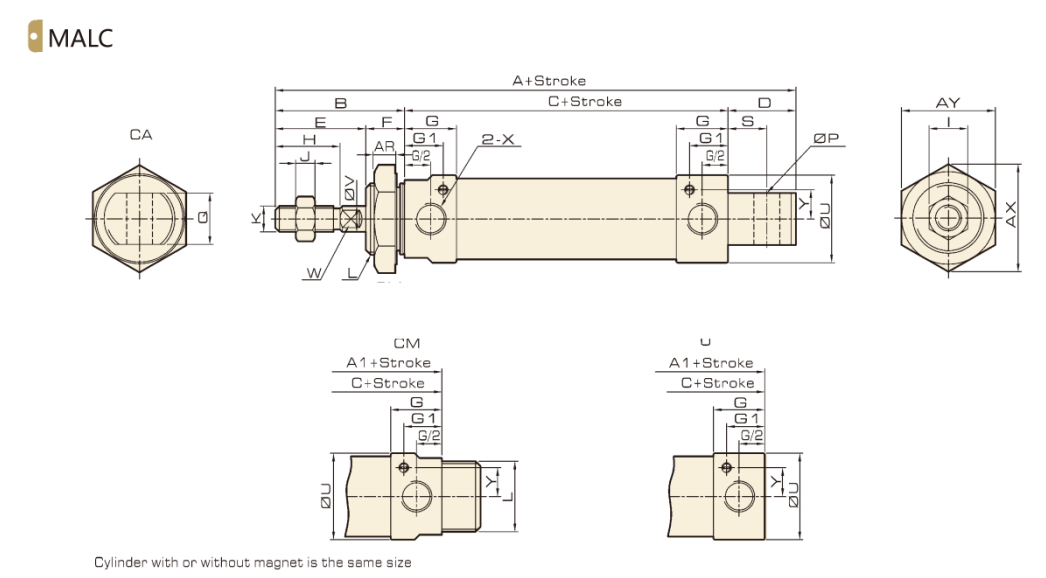

Gesamtdimension

Dimension

Bohrung/Schlaganfall	A	A1	B	C	D	D1	E	F	G	G1	H	I	J	K
16	105	90	38	52	15	12	24	14	11	6.5	16	10	5	M6 × 1
20	131	110	40	70	21	12	28	12	16	12	20	12	6	M8 × 1,25
25	135	114	44	70	21	14	30	14	16	11	22	17	6	M10 × 1,25
32	141	114	44	70	27	14	30	14	16	11.5	22	17	6	M10 × 1,25
40	165	138	46	92	27	14	32	14	22	15	24	19	7	M12 × 1,25

Bohrung/Schlaganfall	L	P	Q	S	U	V	W	X	AR	AX	AY	Y
16	M16 × 1,5	6	12	6	21	6	5	M5 × 0,8	6	27.8	24	6
20	M22 × 1,5	8	16	12	27	8	6	G1/8	7	33.5	29	9
25	M22 × 1,5	8	16	12	32	10	8	G1/8	7	33.5	29	9
32	M24 × 2	10	16	15	39.5	12	10	G1/8	9	37	32	11.5
40	M30 × 2	12	20	15	47	16	14	G1/4	9	46	40	14

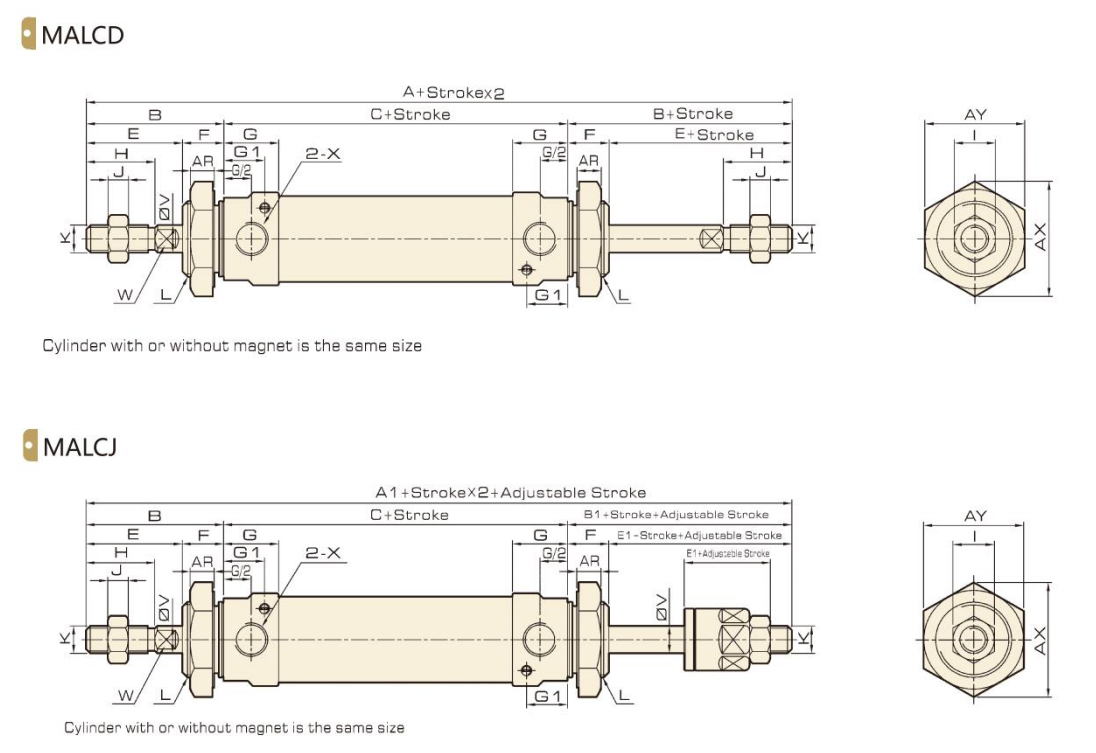

Gesamtdimension

Dimension

Bohrung/Symbol	A	A1	B	B1	C	E	E1	F	G	G1	H	I	J	K	L	U	V	W	X	AR	AX	AY	Y
16	128	125	38	35	52	24	21	14	11	6.5	16	10	5	M6 × 1	M16 × 1,5	21	6	5	M5 × 0,8	6	27.8	24	6
20	150	147	40	37	70	28	25	12	16	12	20	12	6	M8 × 1,25	M22 × 1,5	27	8	6	G1/8	7	33.5	29	9
25	158	155	44	41	70	30	27	14	16	11	22	17	6	M10 × 1,25	M22 × 1,5	32	10	8	G1/8	7	33.5	29	9
32	158	155	44	41	70	30	27	14	16	11.5	22	17	6	M10 × 1,25	M24 × 2	39.5	12	10	G1/8	9	37	32	11.5
40	184	180	46	42	92	32	28	14	22	15	24	19	7	M12 × 1,25	M30 × 2	47	16	4	G1/4	9	46	40	14

Gesamtdimension

Dimension

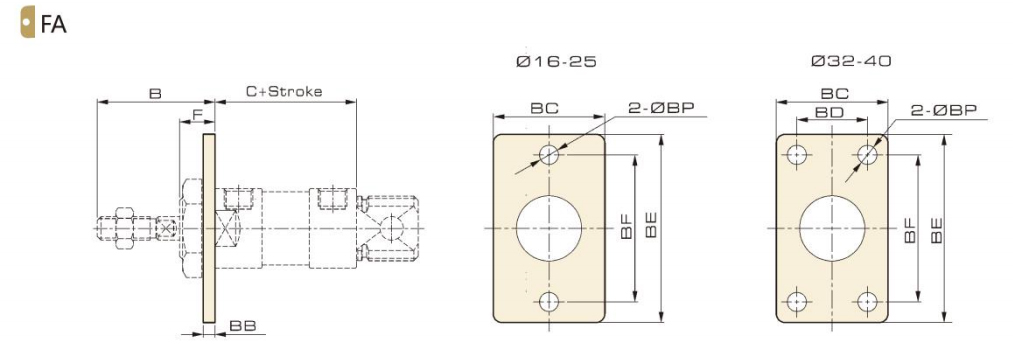

Symbol	B	C (MAl Serie)	C (MSAL/MTAL -Serie)			BB	BC	BD	BE	BF	BP	F
Bohrung/Schlaganfall	B	C (MAl Serie)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
16	38	52	77	102	-	3	26	-	52	40	5.5	14
20	40	70	95	120	145	4	38	-	64	50	6.5	12
25	44	70	95	120	145	4	38	-	64	50	6.5	14
32	44	70	95	120	145	4	47	33	72	58	6.5	14
40	46	92	117	142	167	4	50	36	84	70	6.5	14

Gesamtdimension

Dimension

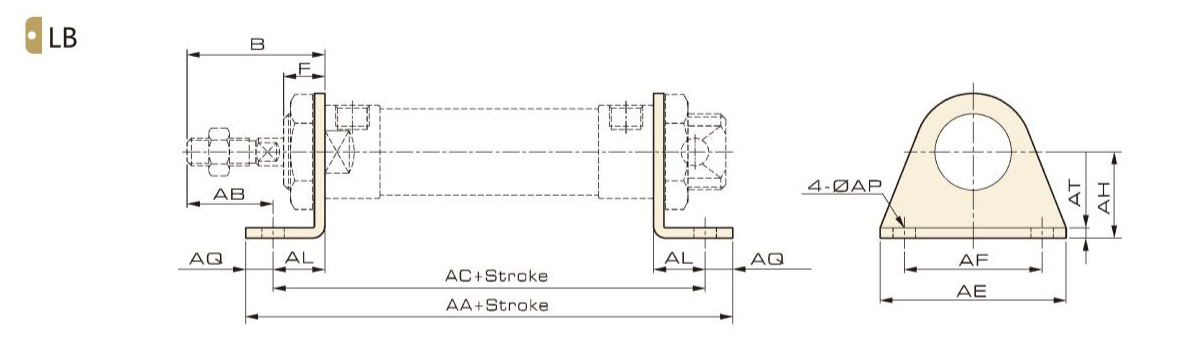

Symbol	B	AA (MAL -Serie)	AA (MSAL/MTAL -Serie)			Ab	AC (MAL -Serie)	AC (MSAL/MTAL -Serie)			AE	AF	AH	AL	AP	AQ	AT	F
Bohrung/Schlaganfall	B	AA (MAL -Serie)	0-50	50-100	100-150	Ab	AC (MAL -Serie)	0-50	50-100	100-150	AE	AF	AH	AL	AP	AQ	AT	F
16	38	90	115	140	-	25	78	103	128	-	44	32	20	13	5.5	6	3	14
20	40	116	141	166	191	25	100	125	150	175	54	40	25	15	6.5	8	3	12
25	44	116	141	166	191	29	100	125	150	175	54	40	25	15	6.5	8	3	14
32	44	136	161	186	211	19	120	145	170	195	59	45	32	25	6.5	8	4	14
40	46	158	183	208	233	21	142	167	192	217	64	50	36	25	6.5	8	4	14

Gesamtdimension

Dimension

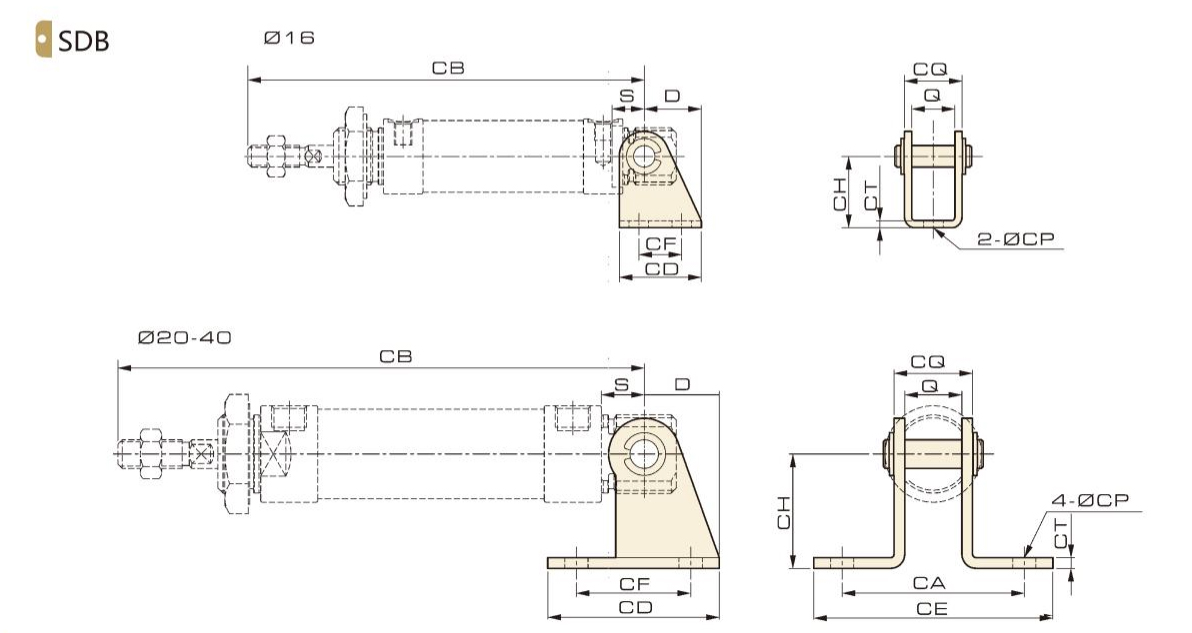

Symbol	D	S	Q	CA	CB (MAL -Serie)	CB (MSAL/MTAL -Serie)			CD	CE	CF	CH	CT	CP	CQ
Bohrung/Schlaganfall	D	S	Q	CA	CB (MAL -Serie)	0-50	50-100	100-150	CD	CE	CF	CH	CT	CP	CQ
16	16	9	12	-	96	121	146	-	23	-	12	20	2	5.5	16
20	21	12	16	51	122	147	172	197	48	67	32	32	3	6.5	22
25	21	12	16	51	126	151	176	201	48	67	32	32	3	6.5	22
32	27	15	16	51	129	154	179	204	52	67	36	36	4	6.5	24
40	27	15	20	55	153	178	203	228	56	71	40	40	4	6.5	28

Gesamtdimension

Dimension

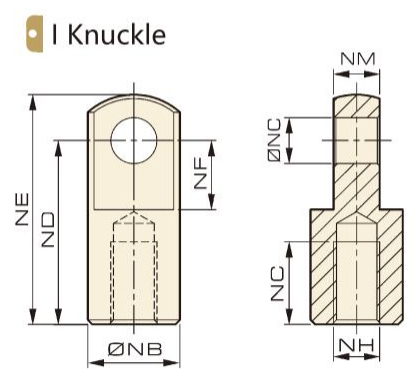

Model	NB	NC	ND	NE	NF	NG	NH	Nm	Bohrung	16	20	25	32	40
F-M04070i	10	4	16	21	7	6	M4x0.7	4	Anpassungsform
F-M06100i	12	5	21	28	8.5	8	M6x1	6		√
F-M08125i	16	8	30	40	11	15	M8x1.25	8			√
F-M10125i	20	10	40	52	15	18	M10x1.25	10				√	√
F-M12125i	24	12	48	62	24	18	M12X1.25	12						√
