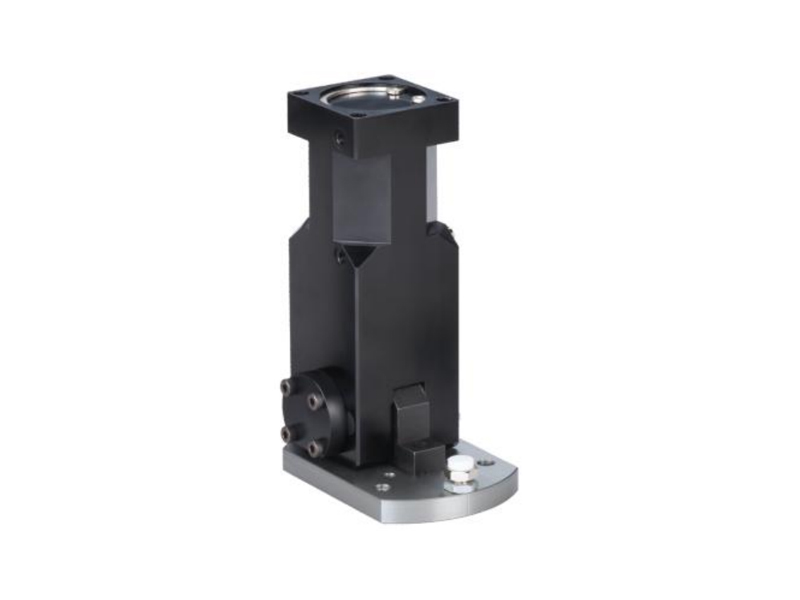

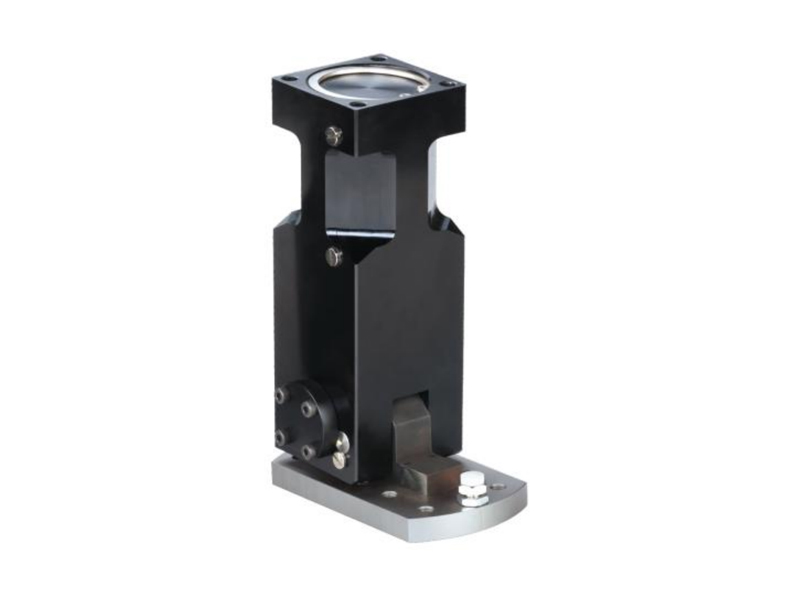

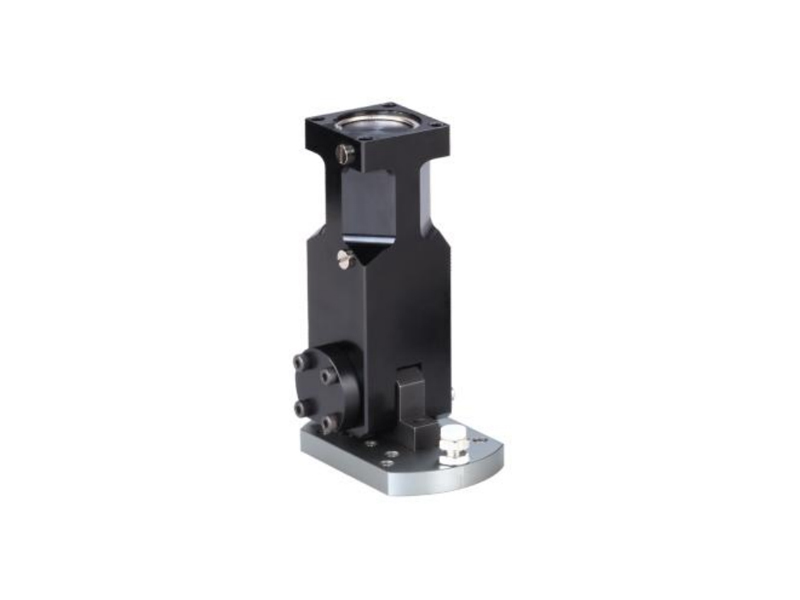

Ellbogenzylinder der PPRM -Serie

Ellbogenzylinder der PPRM -Serie

Eigenschaften:

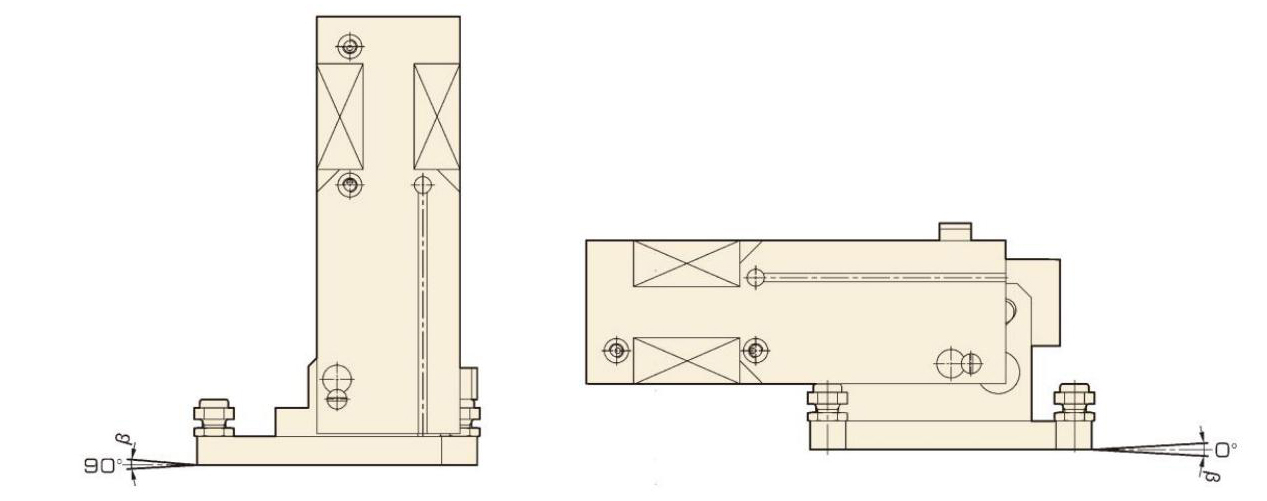

1. 1. Drehwinkel 90.
2. Der Zylinder streckte die Doppelkraft aus und erhöht den Zylinderausgangsanforderungen effektiv.
3. Der neue Stromverbindungsmechanismus reduziert das Verbindungsrohr.
4. Das vordere Kolbenstangewellenloch wird mit einem technischen Kunststofflager gepresst, wodurch die Reibung zwischen der Schacht und dem Schaftloch effektiv reduziert wird.
5. Kolbenstangeversiegelungen nehmen spezielle Verbundwerkstoffe an, um eine längere Lebensdauer zu bieten, wenn die Zylindererwartung der Last.
6. Die Verbindungsplatte nimmt eine Edelstahlschraubenhülle an, die die Lebensdauer des Gewindelochs effektiv erhöhen kann.

  • Produktparameter

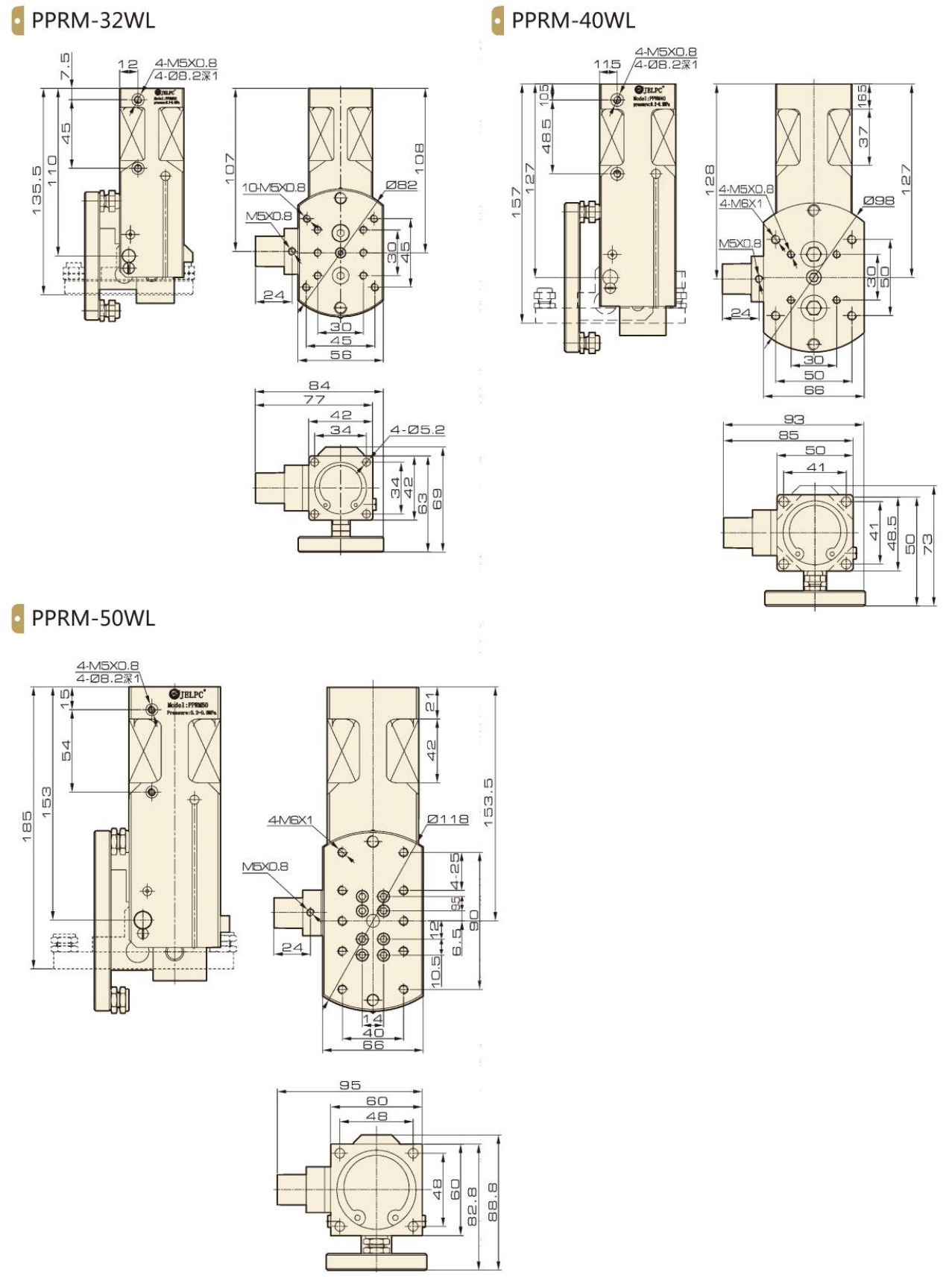

  • Produktgröße

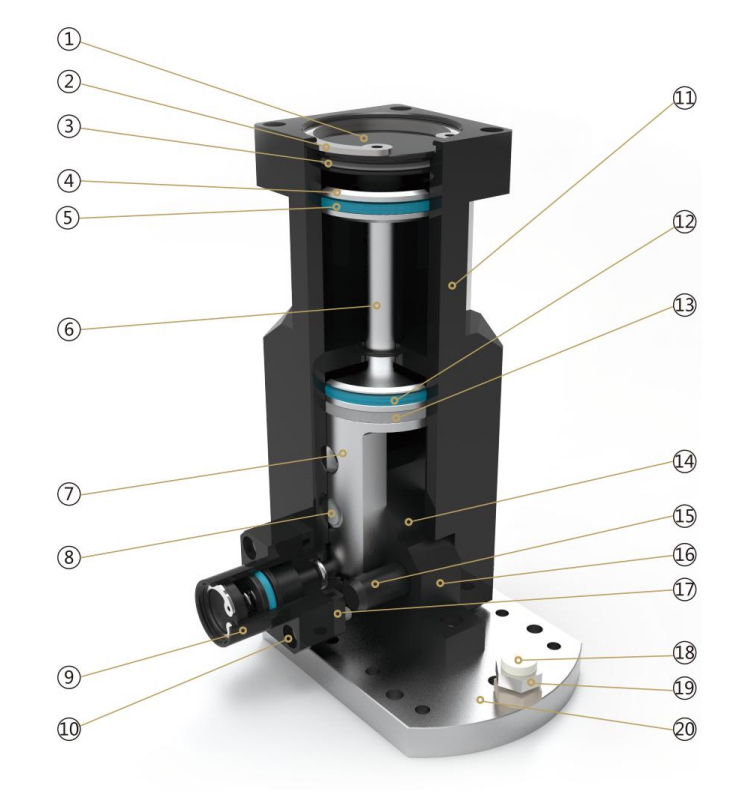

Interne Struktur

Teile

Nummer Name Nummer Name Nummer Name
1 Rückdeckel 8 Lager 15 Langer Stift
2 Sicherungsringe für Bohrungen 9 Verriegelung 16 Verbindungssockel
3 O Ring 10 Zylinderschraube mit Innensechskant 17 Abstandshalter
4 Kleiner Kolbenstange 11 Zylinderrohr 18 Kollisionsschutzdichtung
5 Sicherungsring (C-Ring) 12 Y Ring 19 Antikollisionsschraube
6 Kolbenstangestange 13 Magnet 20 Verbindungsplatte
7 Großer Kolbenstange 14 Stift

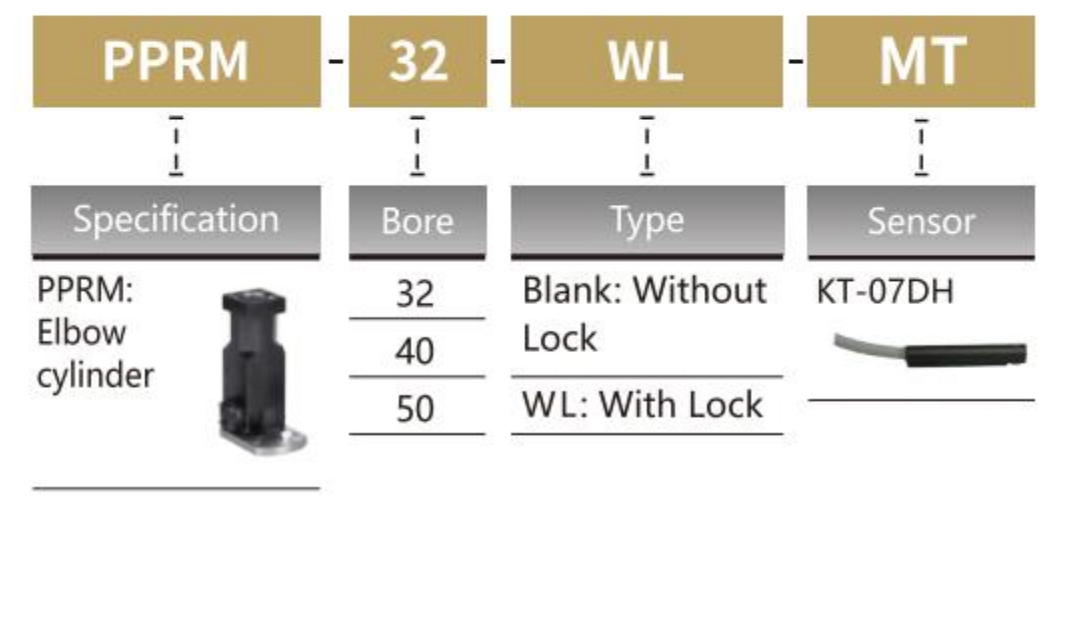

Bestellcode

*Die Standarddrahtlänge beträgt 1 Meter. Bitte geben Sie für eine andere Länge an.


Spezifikation

Model

PPRM-32WL

PPRM-40WL

PPRM-50WL

Anschlussterminalgröße

M5x0.8

Arbeitsmedium

40 Mikron gefilterte Luft

Betriebsdruck

0,2〜0,8mpa

Max. Testdruck

20MPa

Betriebstemperatur

-20 〜80o ℃

Rotationswinkel

90 °

Einstellbarer Winkel

± 2 °

± 4 °

± 3 °

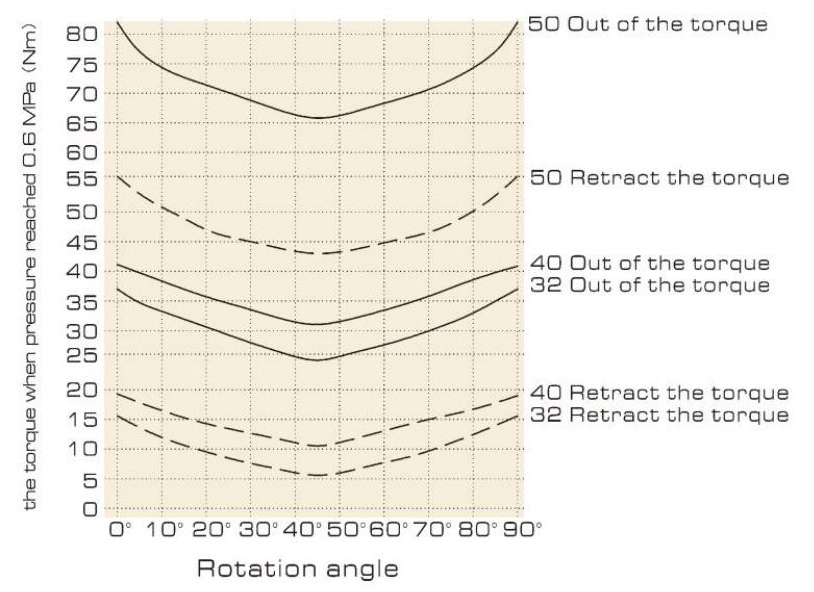

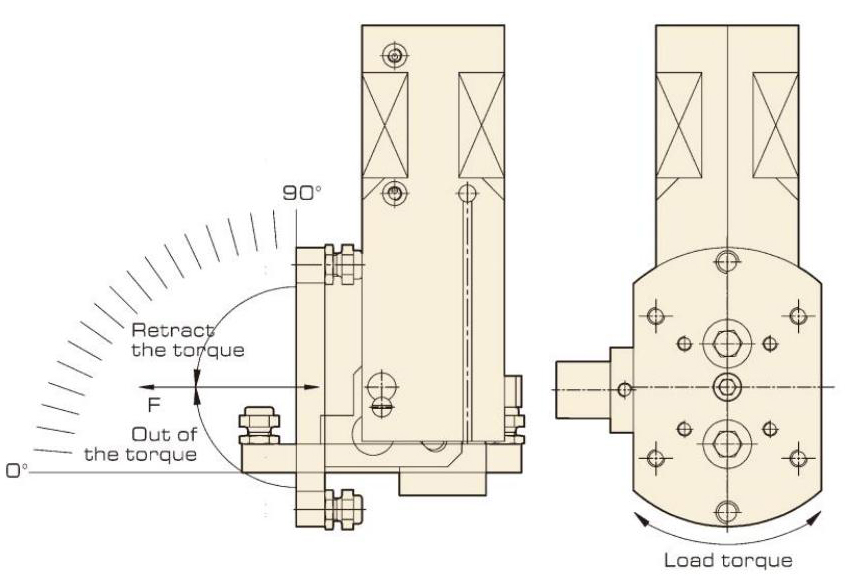

Wenn der Druck 0,6 MPa, das Drehmoment des Zylinders

> 9,5nm

> 24nm

> 45nm

Gewicht

500 g

1050g

1635G
