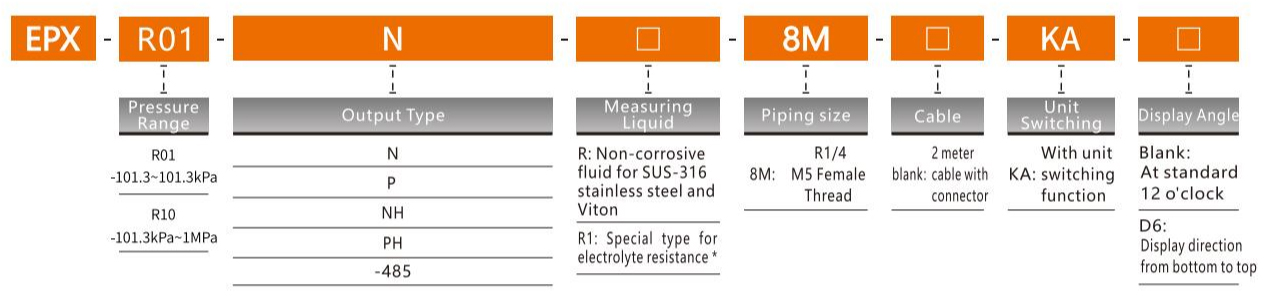

Bestellcode

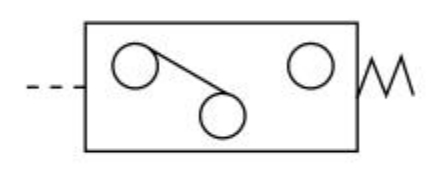

Symbol
Spezifikation
| Artikel | Standardtyp | ||
| Niederdruck-Anwendung EPX-R01 | Hochdruckanwendung EPX-R10 | ||
| Druckerkennungselement | Diffusions -Halbleiterdrucksensor | ||
| Anwendbares Medium | Luft- oder nicht korrosive SUS316L-Mediumen | ||
| Druckform | Manometerdruck | ||
| Nenndruckbereich | -101.3 ~ 101.3KPA | 101,3KPA ~ 1MPA | |
| Einstellbarer Druckbereich | -101.3 ~ 101.3KPA | -101.3KPA ~ 1MPA | |
| Einheitendarstellung | KPA | MPA | |
| Mindesteinheit der Darstellung | 0,1 kPa | 0,001 MPA | |
| Einheitschaltfunktion | MPA, kpa.kgf/cm², bar, psi, mmhg, Inchhg | ||
| Garantierter Druckwiderstand | 200kpa | 1,5 MPA | |
| Wiederholbarkeitspräzision | ± 0,2%Vollskala (innerhalb von ± 2-stellig) | ± 0,2%Vollskala (innerhalb von ± 2-stellig) | |
| Temperaturmerkmale (20 ° als Benchmark) |
Innerhalb von ± 0,5 Vollskala | Innerhalb von ± 1 Vollskala | |
| Anzeige | 4-stellige 4-stellige Tri-Color-LED-Anzeige (Anzeige-Aktualisierungszyklus: 250 ms, 1000 ms Bedienfeld wählbar) | ||
| Anzeigeleuchten | Rot-, Grün- und Orange -LED (Vergleichsausgang 1 Aktionsanzeige, Vergleichsausgang 2 Aktionsanzeige: Wenn der Vergleichsausgang eingeschaltet ist, ist das Licht eingeschaltet. | ||
| Stromversorgungsspannung | 12 ~ 24 V, DC ± 10%, Schwankung unter p-p10% | ||
| Leistung | Normalerweise: unter 840 MW (unter 35NWin -Spannung 24 V) Energiesparmodus: Unter 600 mwin Standardzeit (unter 25 MWin-Spannung 24 V) und unter 480 MW in vollem Maßstab (unter 20 mwin-Spannung 24 V). |
||
| Vergleichsleistung (Ausgang umgeschaltet) |
NPN -Ausgangstyp | NPN -Diode, offener Stecker, maximaler Zuflussstrom: 100 mA, zusätzliche Spannung: unter 30DC (Beim Vergleich von Ausgang OV), Restspannung: unter 2 V (wenn der Abflussstrom 100 mA beträgt) |
|
| Ausgabeaktion | Normalerweise öffnen/normale Schließen mit den Betriebstasten aus. | ||
| Ausgangsmodus | Einfacher Modus-/hysteretischer Modus/Fenstervergleichsmodus | ||
| Antwortabweichung (Hysterese) | Mindestens 1-stellig (variabel) | ||
| Ansprechzeit | 2,5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1000 ms, 5000 ms ausgewählt mit den Betriebstasten | ||
| Kurzschlussschutz | Standard | ||
| Umwelt Widerstand |
Gehäuse | IP65 | |
| Betriebstemperaturbereich | -10 ~ 50 ℃, gespeichert: -10 ~ 60 ℃ | ||
| Betriebsfeuchtigkeitsbereich | 35 ~ 85%RH (aber nicht Tau oder Eis), gelagert: 35 ~ 85%relatis | ||
| Spannungsfestigkeit | AC1000V für 1 Minute zwischen Klemmen und Gehäuse | ||
| Isolationsresistenz | Unter DC500V wurden mehr als 50 mQ über MegoHMMeter zwischen Klemmen und Gehäuse gemessen | ||
| Vibrationswiderstand | 10 ~ 500 Hz, Amplitude 3 mm, xyz in jeder Richtung 2 Stunden in jeder Richtung | ||
| Schlagfestigkeit | 100 m/s2 (ca. 10 g), jeweils xyzin für dreimal | ||
| Verbindungsmodus | Stecker | ||
| Anschlussterminalanschluss | M5 Weiblicher Thread R (Pt) 1/4 männlicher Thread | ||
| Gewicht | Gehäusegewicht: ca. 40 g, ganzes Paket: ungefähr 135 g | ||
| Zubehör | EPX -Verkabelung (2 Mccable mit Stecker): 1 PCs | ||
Zubehörmodell
| Artikel | |
| Symbol | Inhalt |
| EPX-KL | Montagehalterung (mit Befestigungsschraube) |
| CPX-ZJT | Adapter (RC1/4 bis RC1/8, M5) |

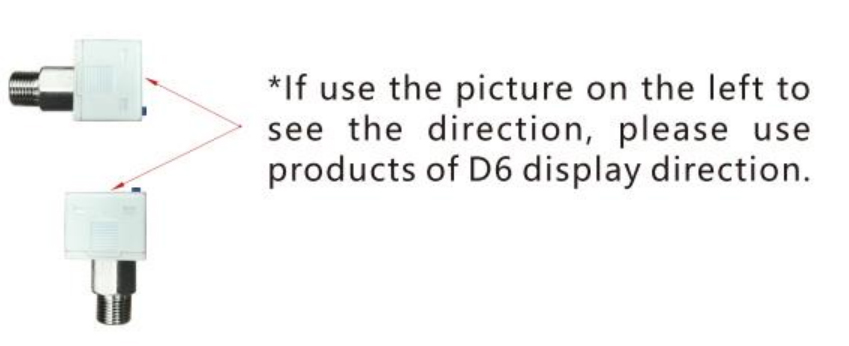

Beachten Sie

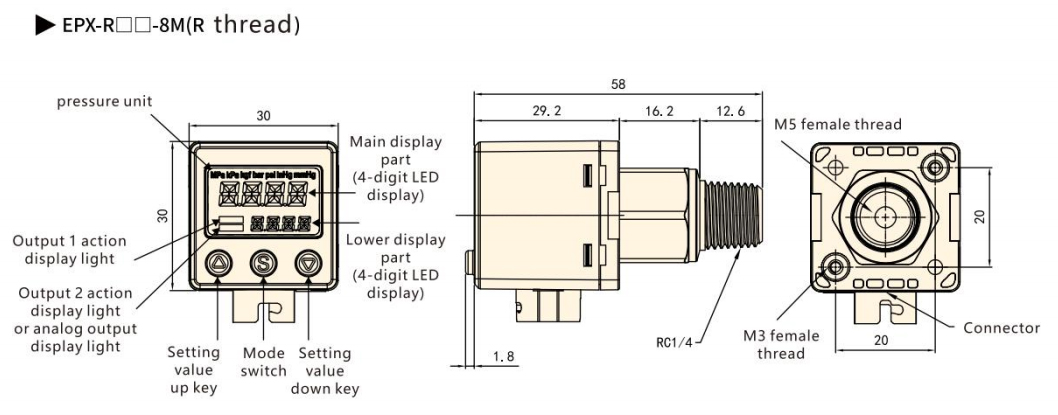

Dimension

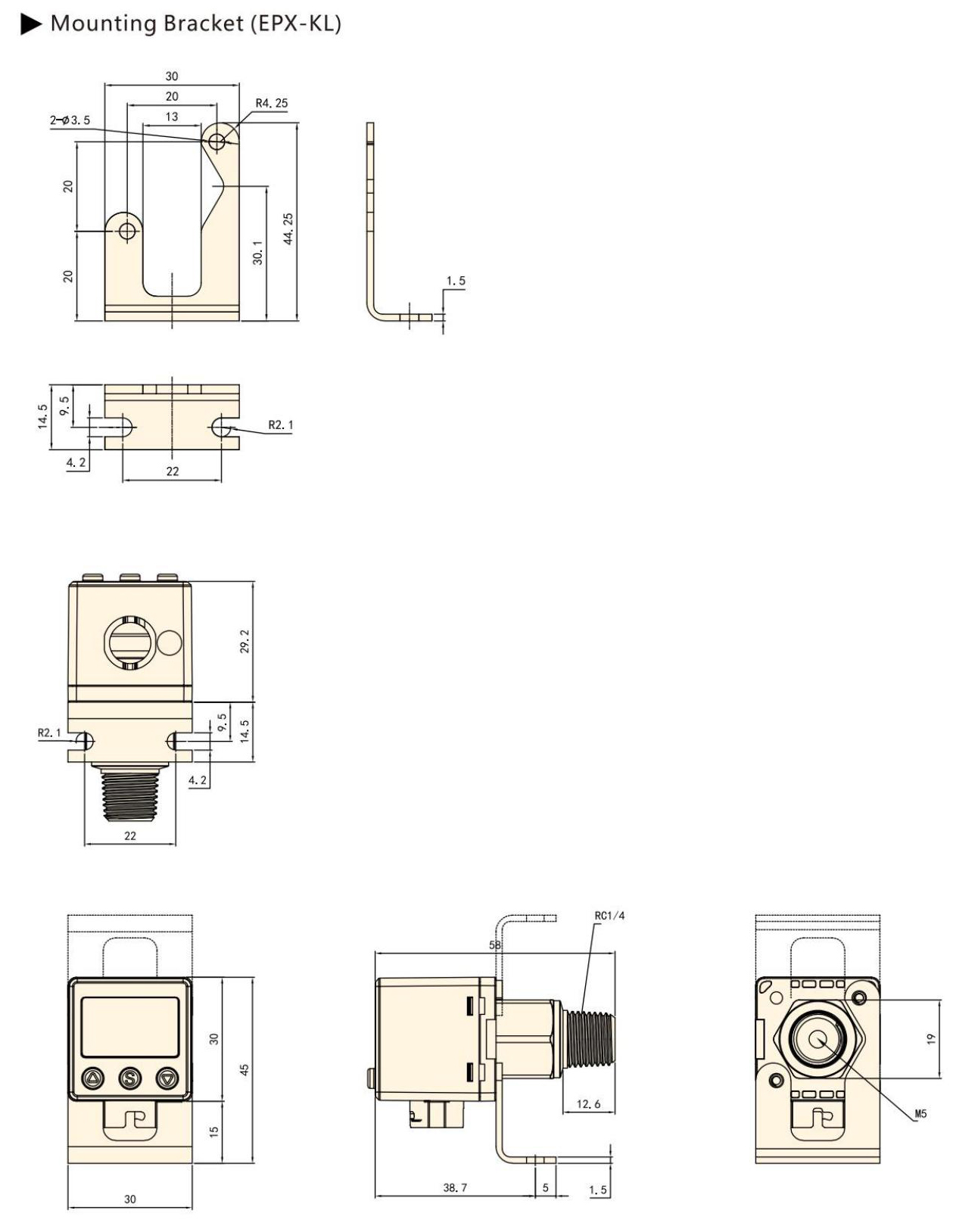

Dimension mit Zubehör
