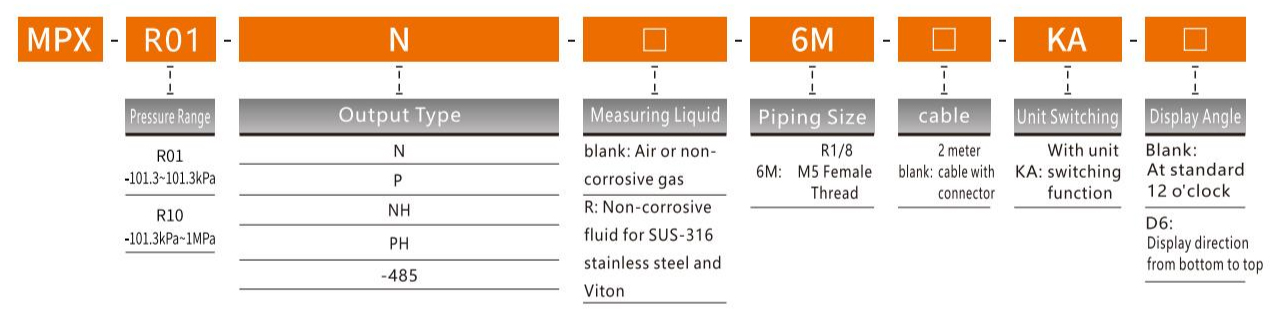

Bestellcode
Symbol
Spezifikation
| Artikel | Standardtyp | ||
| Niederdruck-Anwendung MPX-R01 | Hochdruckanwendung MPX-R01 | ||
| Druckerkennungselement | Diffusions -Halbleiterdrucksensor | ||
| Anwendbares Medium | Luft- oder nicht korrosives Gas | ||
| Druckform | Manometerdruck | ||
| Nenndruckbereich | -101.3 ~ 101.3KPA | -101.3KPA ~ 1MPA | |
| Einstellbarer Druckbereich | -101.3 ~ 101.3KPA | -101.3KPA ~ 1MPA | |
| Einheitendarstellung | KPA | MPA | |
| Mindesteinheit der Darstellung | 0,1 kPa | 0,001 MPA | |
| Einheitschaltfunktion | MPA, kpa.kgf/cm², bar, psi, mmhg, Inchhg | ||
| Garantierter Druckwiderstand | 200kpa | 1,5 MPA | |
| Wiederholbarkeitspräzision | ± 0,1%Vollskala (innerhalb von ± 2-stellig) | ± 0,2%Vollskala (innerhalb von ± 2-stellig) | |
| Temperaturmerkmale (20 ° als Benchmark) |
Innerhalb von ± 0,5 Vollskala | Innerhalb von ± 1 Vollskala | |
| Anzeige | 4-stellige 4-stellige Tri-Color-LED-Anzeige (Anzeige-Aktualisierungszyklus: 250 ms, 1000 ms Bedienfeld wählbar) | ||
| Anzeigeleuchten | Rot-, Grün- und Orange -LED (Vergleichsausgang 1 Aktionsanzeige, Vergleichsausgang 2 Aktionsanzeige: Wenn der Vergleichsausgang eingeschaltet ist, ist das Licht eingeschaltet. | ||
| Stromversorgungsspannung | 12 ~ 24 V, DC ± 10%, Schwankung unter p-p10% | ||
| Leistung | Normalerweise: unter 840 MW (unter 35 NW in Spannung 24 V) Energiesparmodus: Unter 600 MW in Standardzeit (unter 25 mwin-Spannung 24 V) und unter 480 MW in vollem Maßstab (unter 20 mwin-Spannung 24 V) |
||
| Vergleichsput (Ausgang umgeschaltet) |
NPN -Ausgangstyp | NPN -Diode, offener Stecker, maximaler Zuflussstrom: 100 mA, zusätzliche Spannung: unter 30DC (Beim Vergleich von Ausgang OV), Restspannung: unter 2 V (wenn der Abflussstrom 100 mA beträgt) |
|
| Ausgabeaktion | Normalerweise öffnen/normale Schließen mit den Betriebstasten aus. | ||
| Ausgangsmodus | Einfacher Modus-/hysteretischer Modus/Fenstervergleichsmodus | ||
| Antwortabweichung (Hysterese) | Mindestens 1-stellig (variabel) | ||
| Ansprechzeit | 2,5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1000 ms, 5000 ms ausgewählt mit den Betriebstasten | ||
| Kurzschlussschutz | Standard | ||
| Umwelt Widerstand |
Gehäuse | IP40 (IEC) | |
| Betriebstemperaturbereich | -10 ~ 50 ℃, gespeichert: -10 ~ 60 ℃ | ||
| Betriebsfeuchtigkeitsbereich | 35 ~ 85%RH ((keine Kondensation oder Einfrieren), gelagert: 35 ~ 85%RH | ||
| Spannungsfestigkeit | AC1000V für 1 Minute zwischen Klemmen und Gehäuse | ||
| Isolationsresistenz | Unter DC500V wurden mehr als 50 mQ über MegoHMMeter zwischen Klemmen und Gehäuse gemessen | ||
| Vibrationswiderstand | 10 ~ 500 Hz, Amplitude 3 mm, xyz in jeder Richtung 2 Stunden (bei der Installation des Panels: 10 ~ 15 Hz, Amplitude 0,75 mm, xyz in jeder Richtung für 2 Stunden) |
||
| Schlagfestigkeit | 100 m/s2 (ca. 10 g), jeweils xyzin für dreimal | ||
| Verbindungsmodus | Stecker | ||
| Anschlussterminalanschluss | M5 Innengewinde + R (PT) 1/8 Außengewinde | ||
| Gewicht | Gehäusegewicht: ca. 40 g, ganzes Paket: ungefähr 135 g | ||
| Zubehör | MPX-C2-Verkabelung (2 Mccable mit Anschlussterminal): 1 PCS | ||
Zubehörmodell
| ①Item | |
| Symbol | Inhalt |
| C2 | 2 m Kabel mit Stecker |
| KL | Montagetracket (mit Befestigungsschraube |
| KHS | Withpanel -Klammer |
| KCB | Transparente Schutzabdeckung |
*MPX-R □□□ R-6M-KA, R für Korrosionswiderstandssensor.

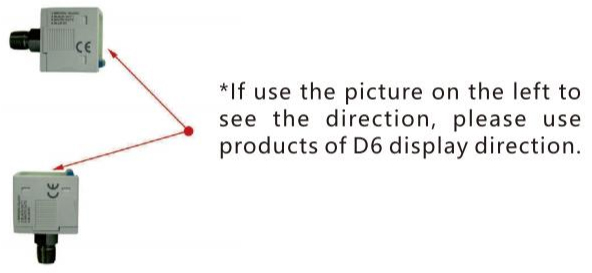

Beachten Sie

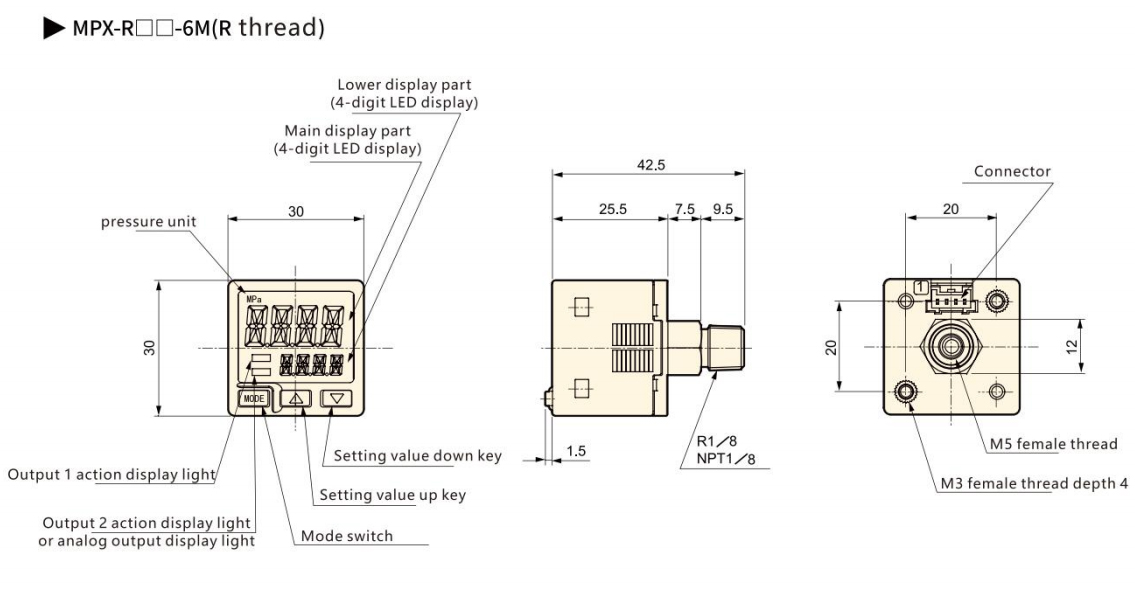

Dimension

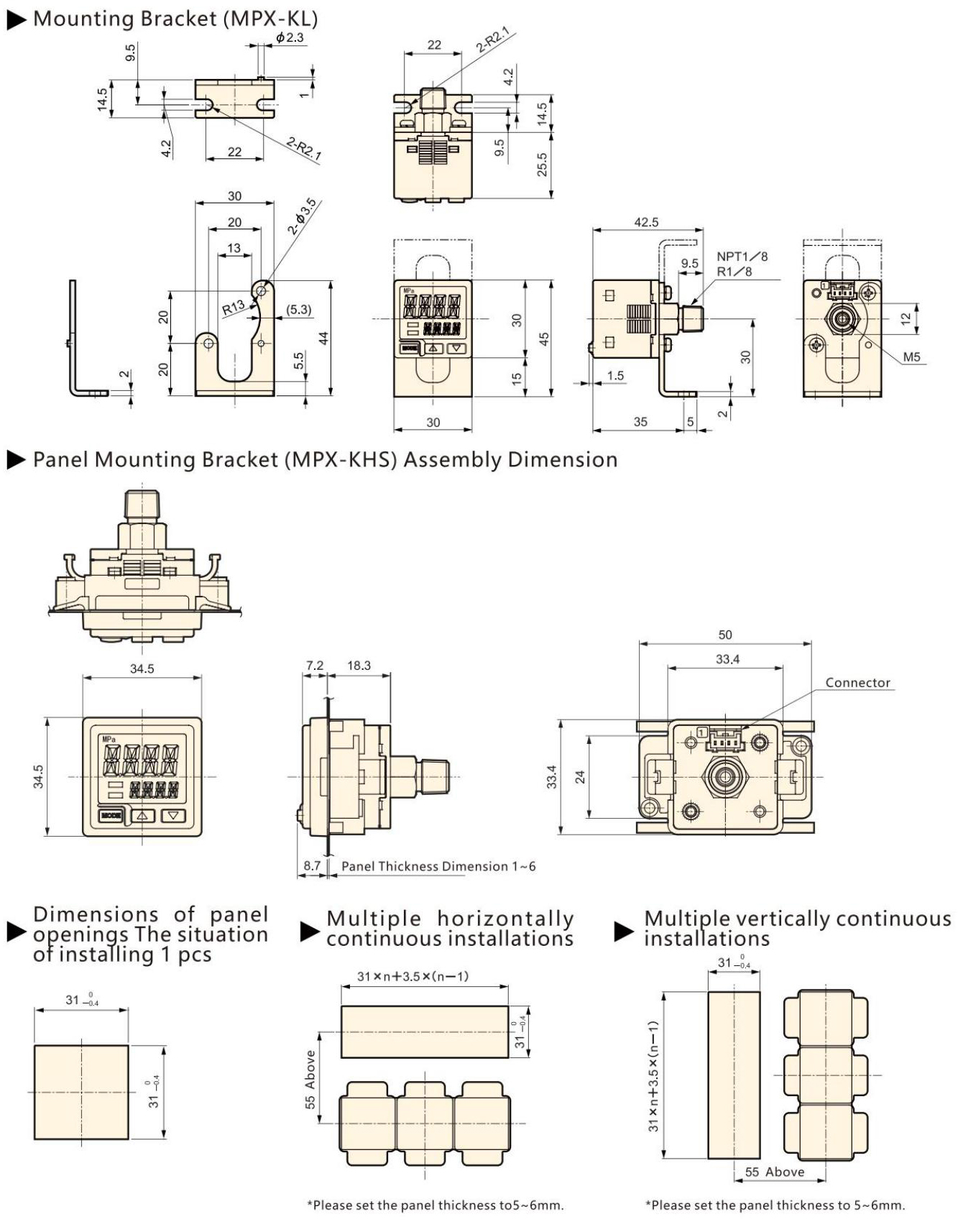

Dimension mit Zubehör
