Eigenschaften:
1. Wir garantieren innere Lochrauheit in unserer neuen Verarbeitung
2. kann sich mit vielen Gelenken versammeln.
3. Importieren deutscher weicher magnetischer Edelstahl, um die Magnetleistung zu verbessern und die Schiebernkapazität 30%zu reduzieren.

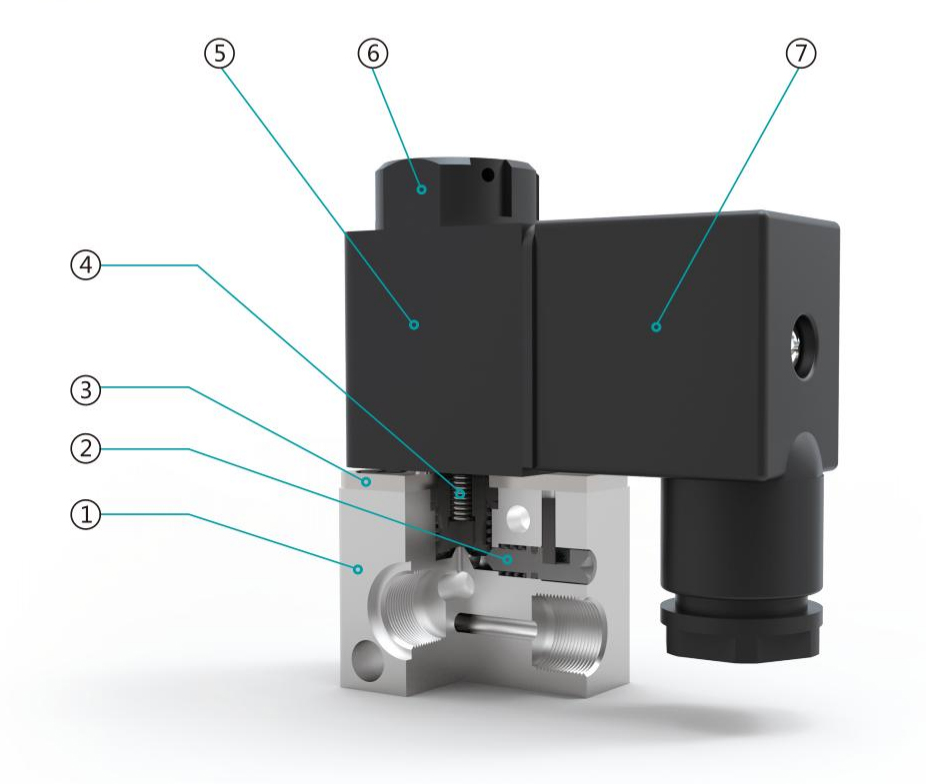

Interne Struktur
Teile
| Nummer | Name | Nummer | Name |
| 1 | Ventilkörper | 5 | Schieber |
| 2 | Handspindel | 6 | Schiebernmutter |
| 3 | Verbindungsstück | 7 | Anschlussterminal |
| 4 | Magnetanker |

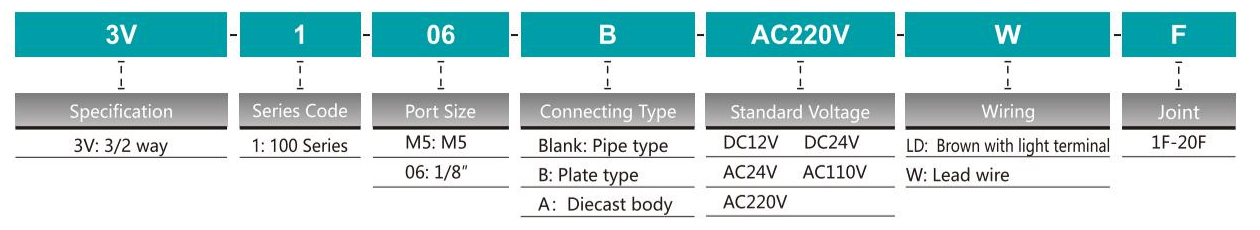

Bestellcode
Spezifikation
| Model | 3V1-M5 | 3V1-06 (B/A) -NC |
| Arbeitsmedium | 40 Mikron gefilterte Luft | |
| Betrieb | Direkt | |
| Anschlussterminalgröße | M5 | 1/8 "(ohne oder g1/8") |
| Umgebungstemperatur | -10 ～ 60 ℃ | |
| Gastemperatur | 5 ~ 60 ℃ | |
| Luftauslassdurchmesser | 1,0 mm | |
| Schmierung | Nicht erforderlich | |
| Arbeitsdruck | 0 ~ 0,8 MPa | |
| Max.Test Druck | 1,2 MPa | |
| Stromverbrauch | AC: 5,5 VA DC: 4,8W | |
| Schutzklasse | IP65 | |
| Verkabelung/Anschlussterminal | Kabel-/Bleidraht- oder DIN -Stecker | |
| Gehäusematerial | Aluminiumlegierung | |
| Schaltfrequenz | 10 Zyklen/Sek. | |
| Isolierung | F Klasse | |
| Betriebsspannungstoleranz | ± 10% | |
| Ansprechzeit | 0,05 Sek. | |
| Durchflussöffnung | ∅1mm | |

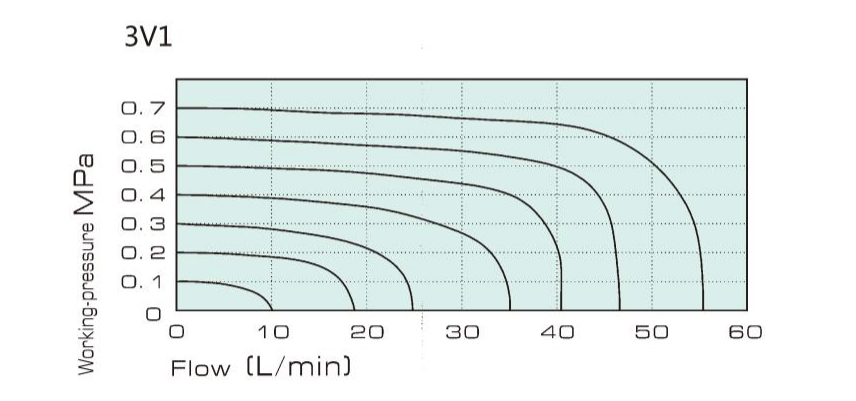

Flussdiagramm

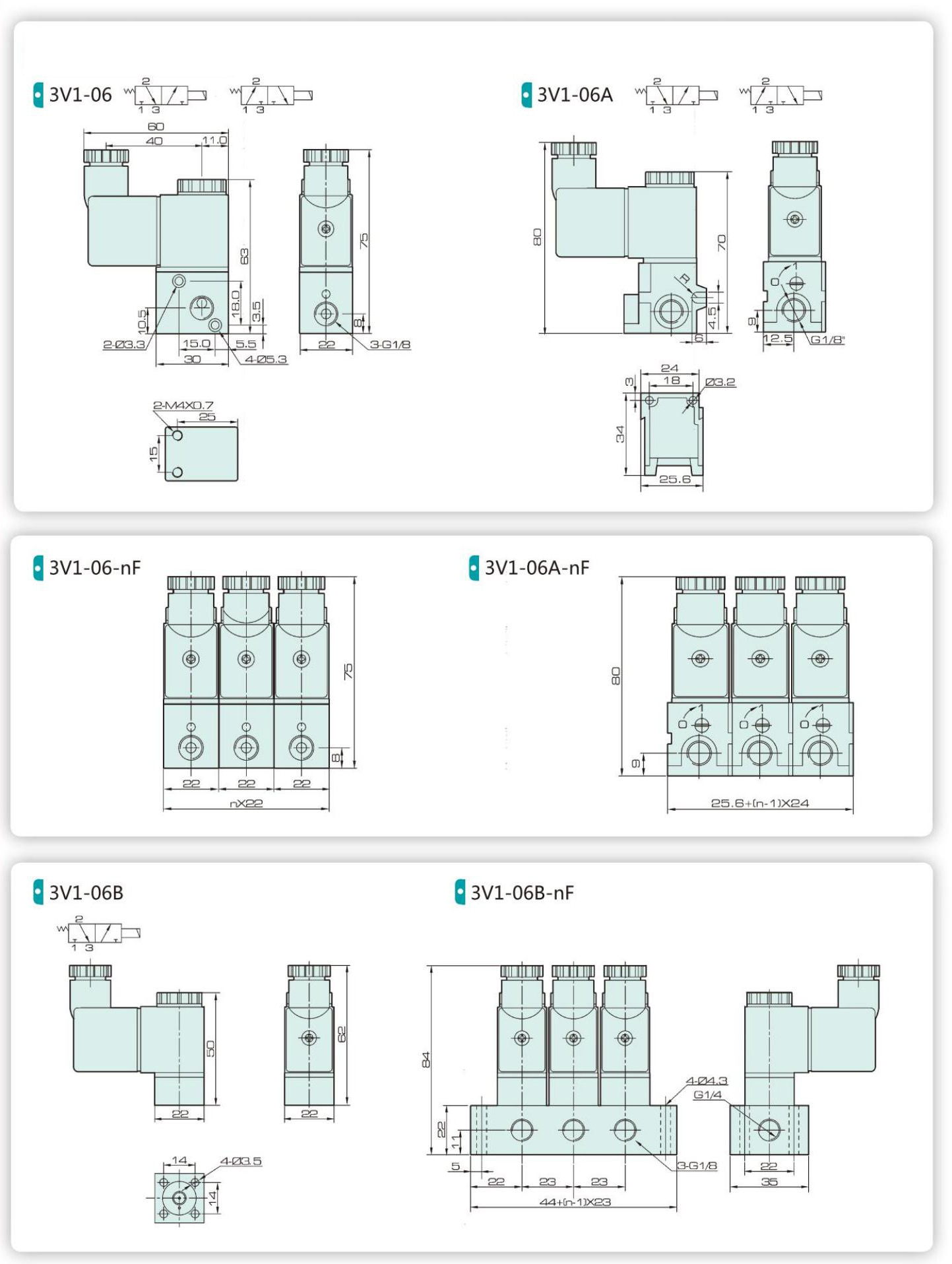

Gesamtdimension
