Eigenschaften:
1. Aluminiumventilkörper mit Gewindeanschluss und Namur -Grenzfläche.
2. Ein Schleifventil kann auf 3/2 geschlossen oder 5/2 zusammengesetzt werden, um die Schauspielerei und den Einzelsteiger zu steuern.
3. mit Handbetreiber.

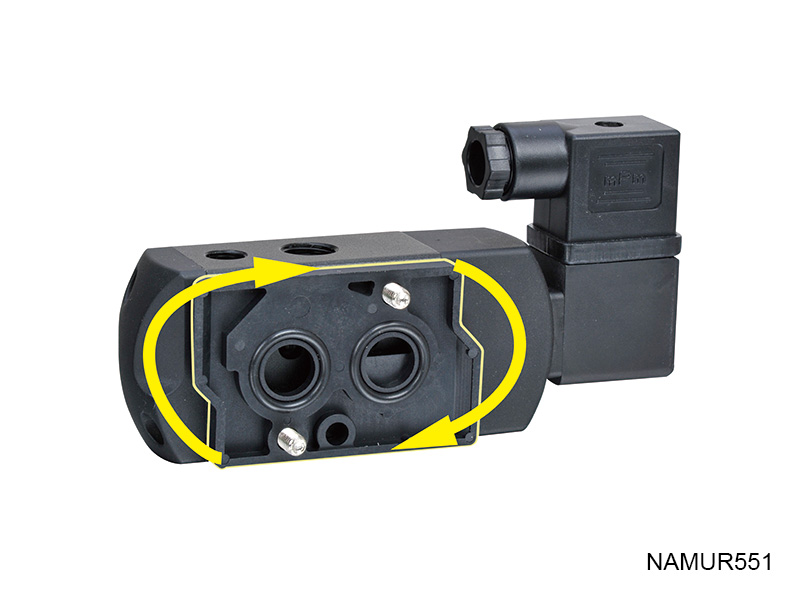

4. Schieber kann 360 ° gedreht werden

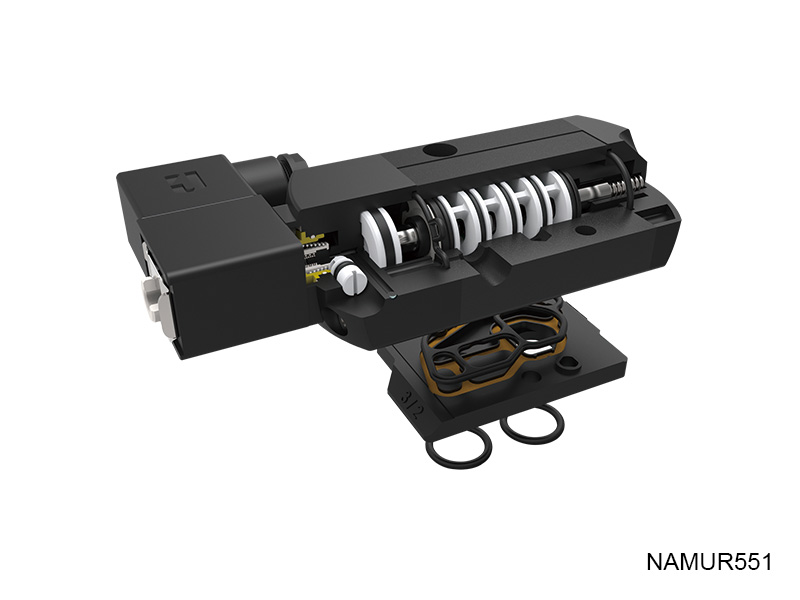

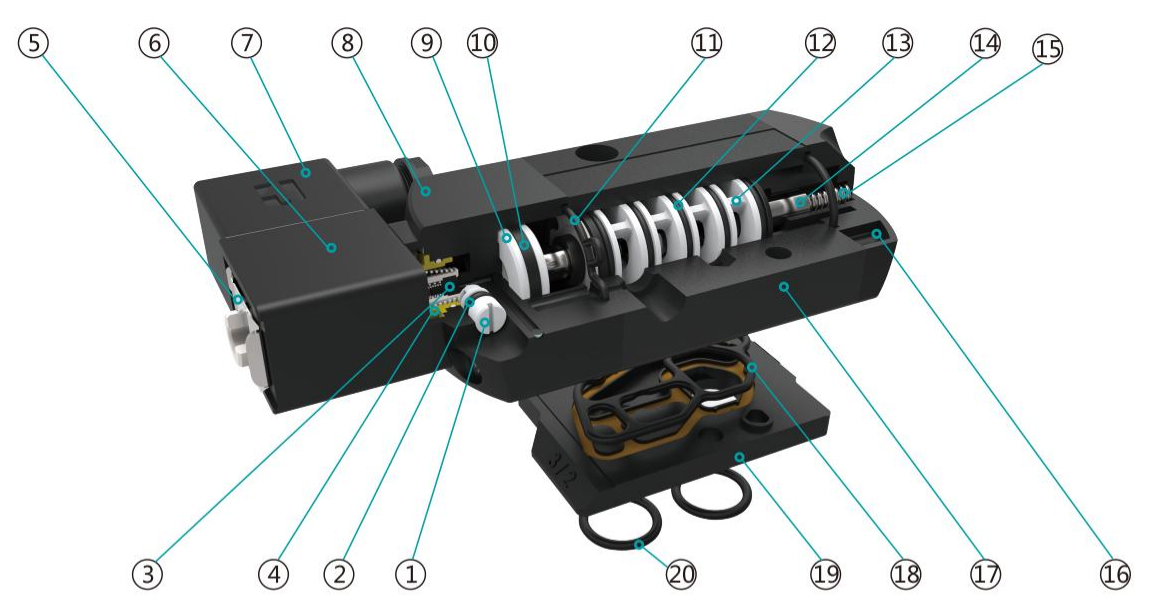

Interne Struktur
Teile
| Nummer | Name | Nummer | Name |
| 1 | Handspindel | 11 | Dichtung |
| 2 | O Ring | 12 | O Ring |
| 3 | Dichtung | 13 | Hülse |
| 4 | Feder | 14 | Schieber |
| 5 | Sicherungsclip | 15 | Feder |
| 6 | Schieber | 16 | Endkappe |
| 7 | Anschlussterminal | 17 | Gehäuse |
| 8 | Pilotelement | 18 | Dichtung |
| 9 | Kolbenstange | 19 | Übertragungsplatte |
| 10 | Kolbendichtung | 20 | O Ring |

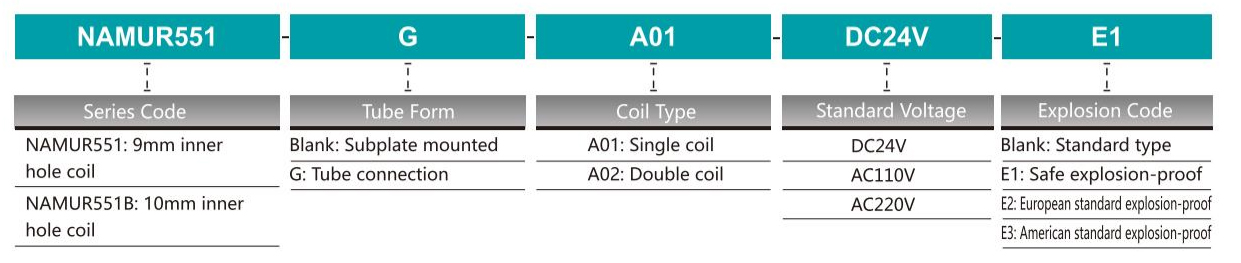

Bestellcode

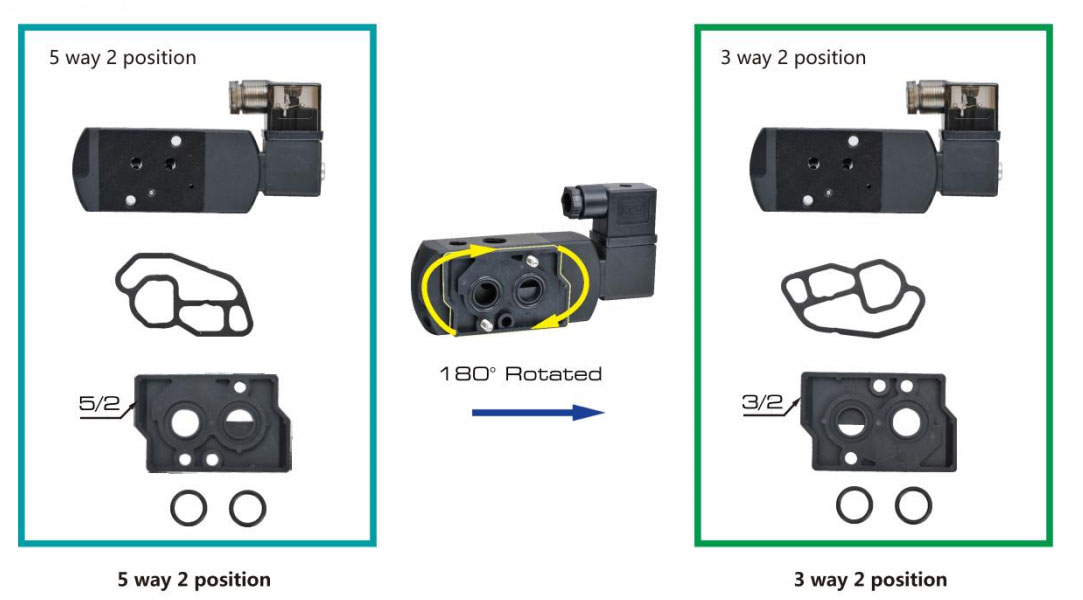

Anweisungen installieren

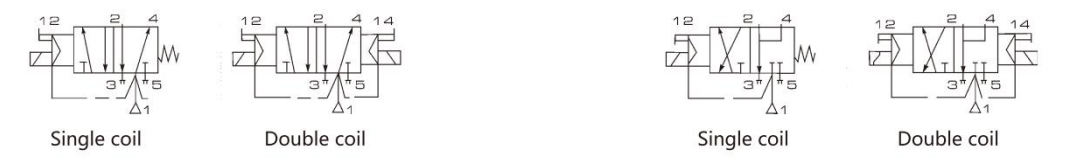

Symbol
Spezifikation
| Arbeitsdruck | 2-10BAR |
| Maximaler Druck | 10BAR |
| Durchflussrate | 700 l/min |
| Medium | Luft, saubere Luft |
| Umgebungstemperatur | -25 ℃ bis 60 ℃ |
| Dichtung | NBR+PUR |
| Anschlussterminalgröße | Zulauf = G1/4", Auslass = G1/8" |
Besonderheit
| Schiebernkraft | DC 3W; AC 4VA |
| Standardspannung | DC24V; AC220V |
| Spannungstoleranz | ± 10% |
| Isolationsklasse | F |
| Schutzklasse | IP65 |
| Betrieb | 100% |

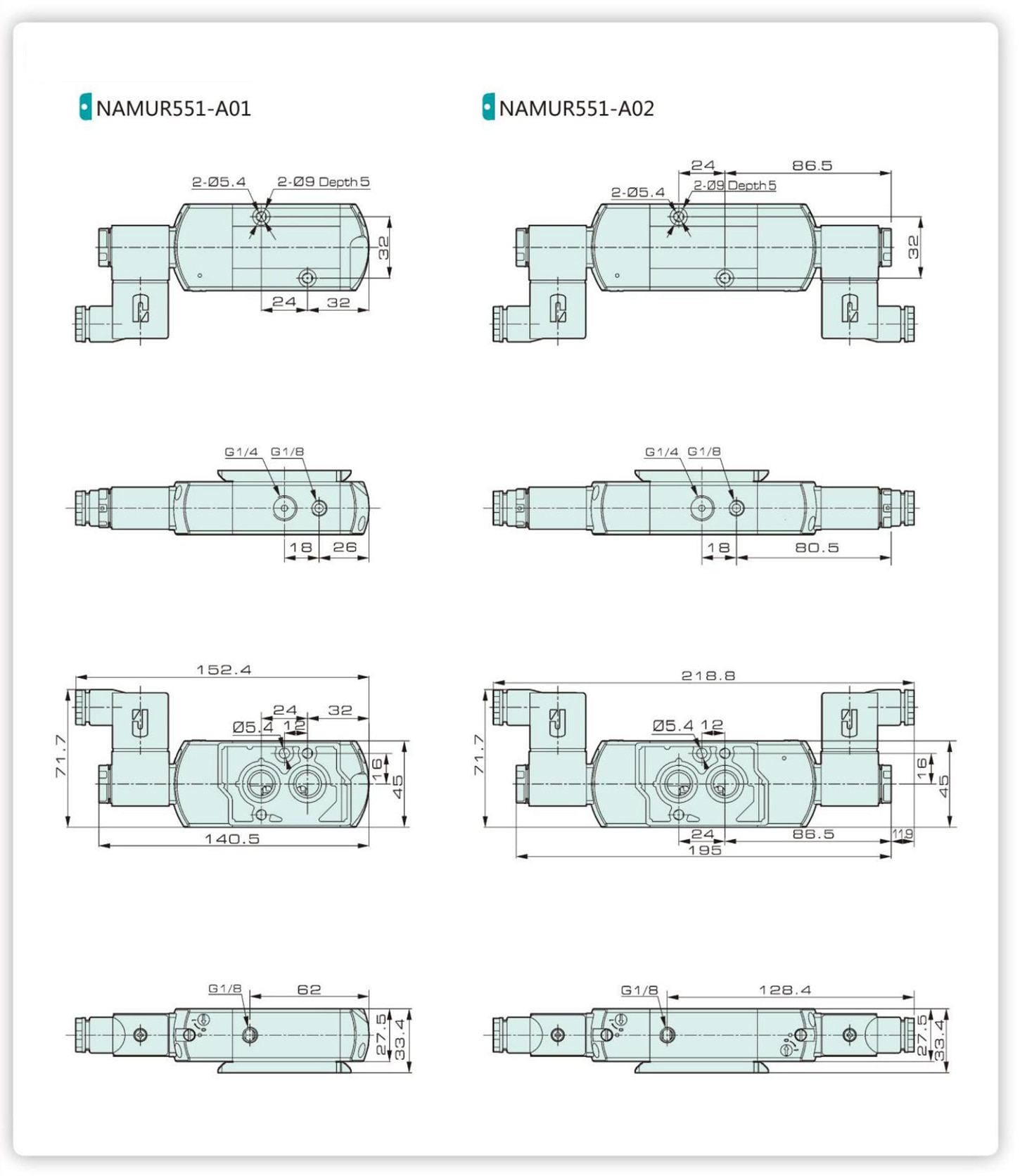

Gesamtdimension
