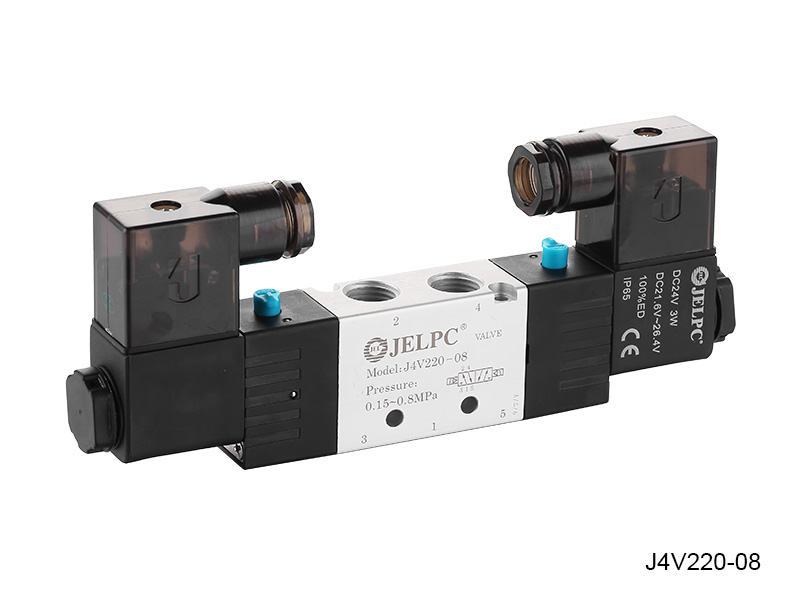

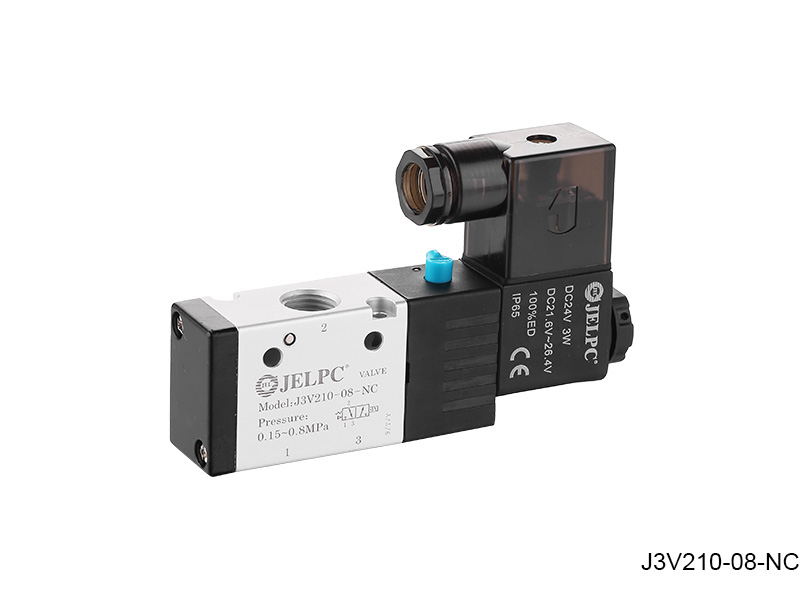

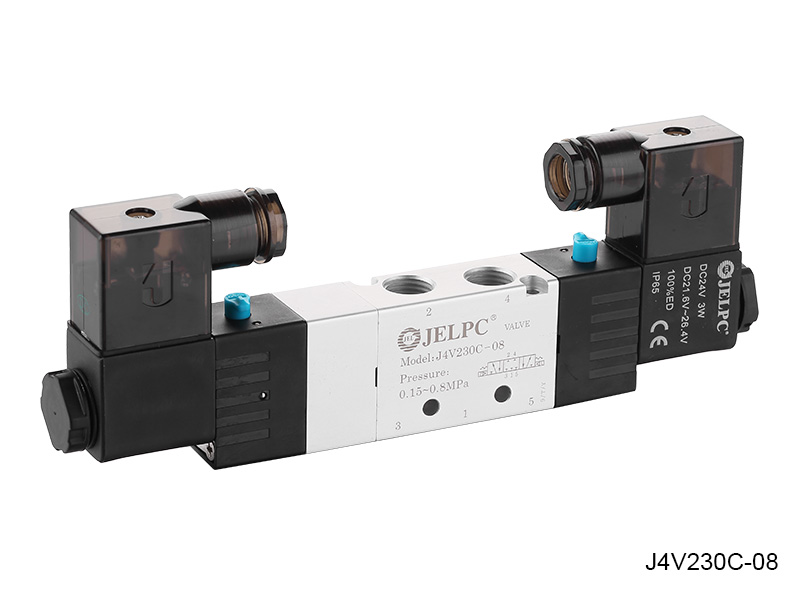

Magnetventil der J4V200 -Serie, Luftpilotventil

Magnetventil der J4V200 -Serie, Luftpilotventil

Eigenschaften:
1. Die Anti-Friktionsdichtung wird an beiden Enden des Ventilschieberns zugegeben, um das Ventilschiebern während des Schaltprozesses stabiler zu machen und die Lebensdauer der Ventil zu erhöhen.
2. aus Japan importiert aus Japan; Optimieren Sie den inneren Flussweg des Ventilkörpers; Maximal erhöhen Sie den Luftstrombereich.
3. Ventil -Pilot -Sitz stammt aus Taiwan, dem Oberflächendesign mit 5 PCs -Streifen; erhöhte die Stärke der Mannual -Ride -Spindel; Das Aussehen ist unverwechselbar (Patent angewendet).
4. Die Oberflächenbehandlung des Ventilkörpers nimmt einen neuen Umweltschutzprozess an.
5. Vollautomatisierte Montage- und Testlinie mit guter Produktkonsistenz.

  • Produktparameter

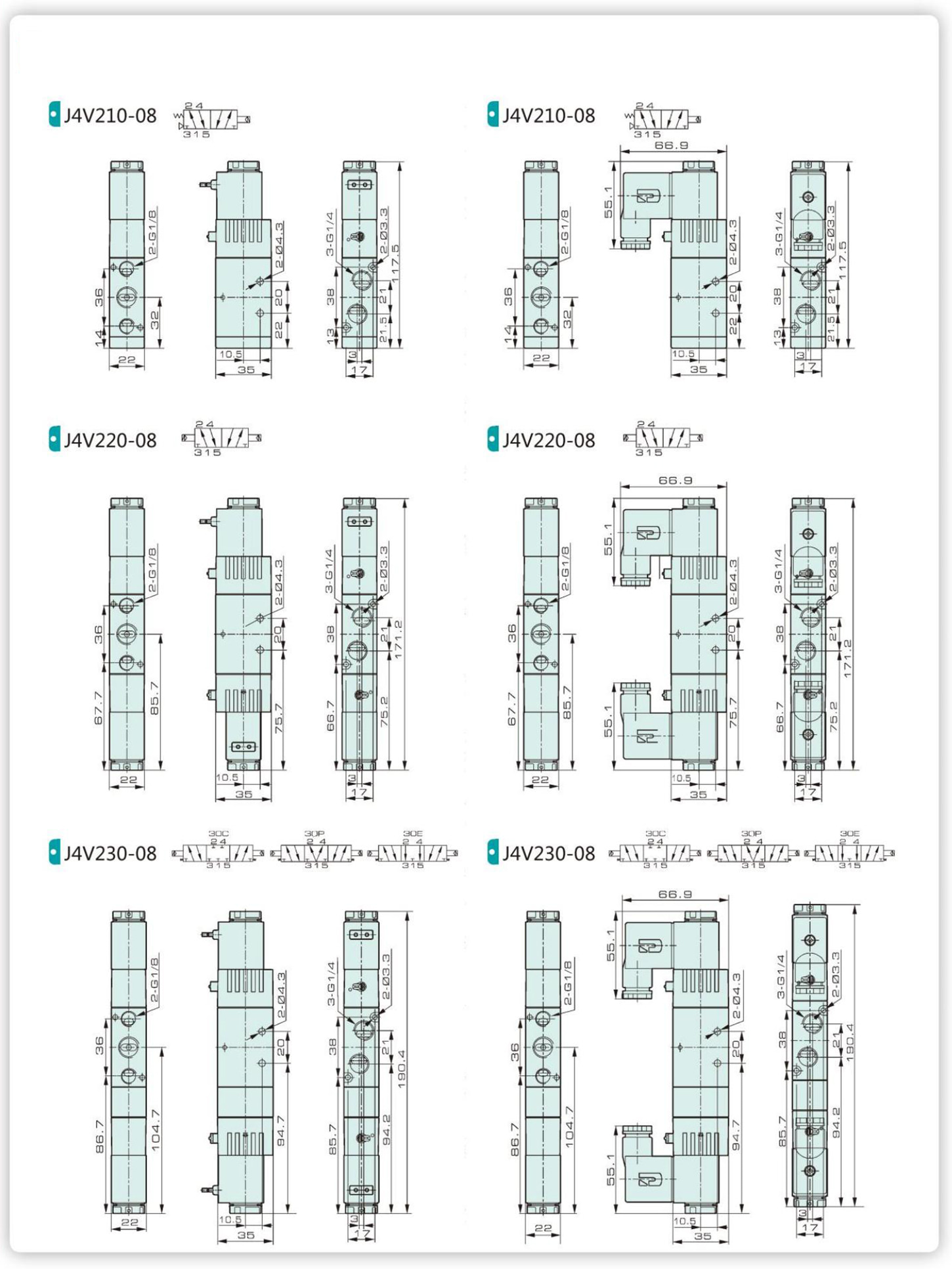

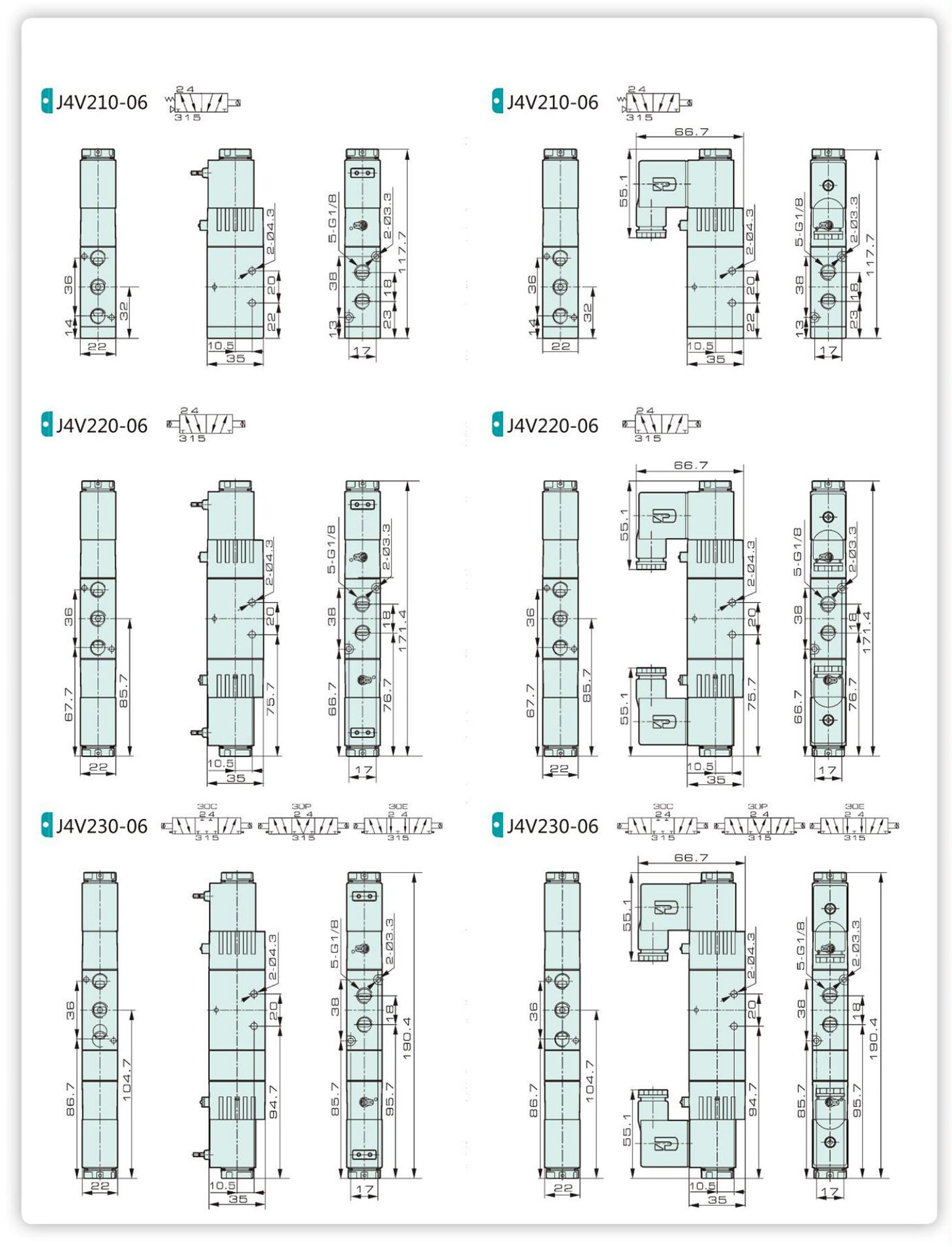

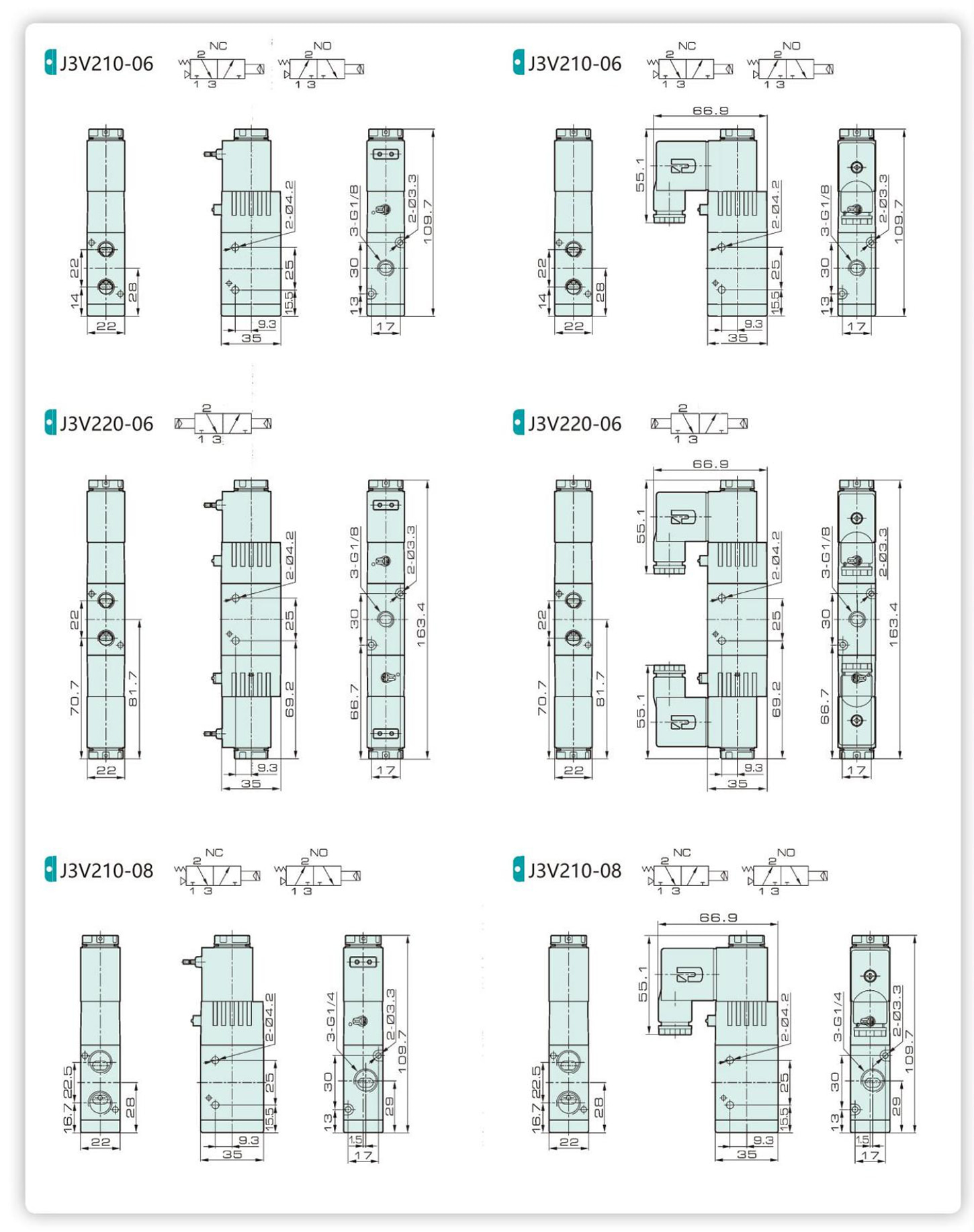

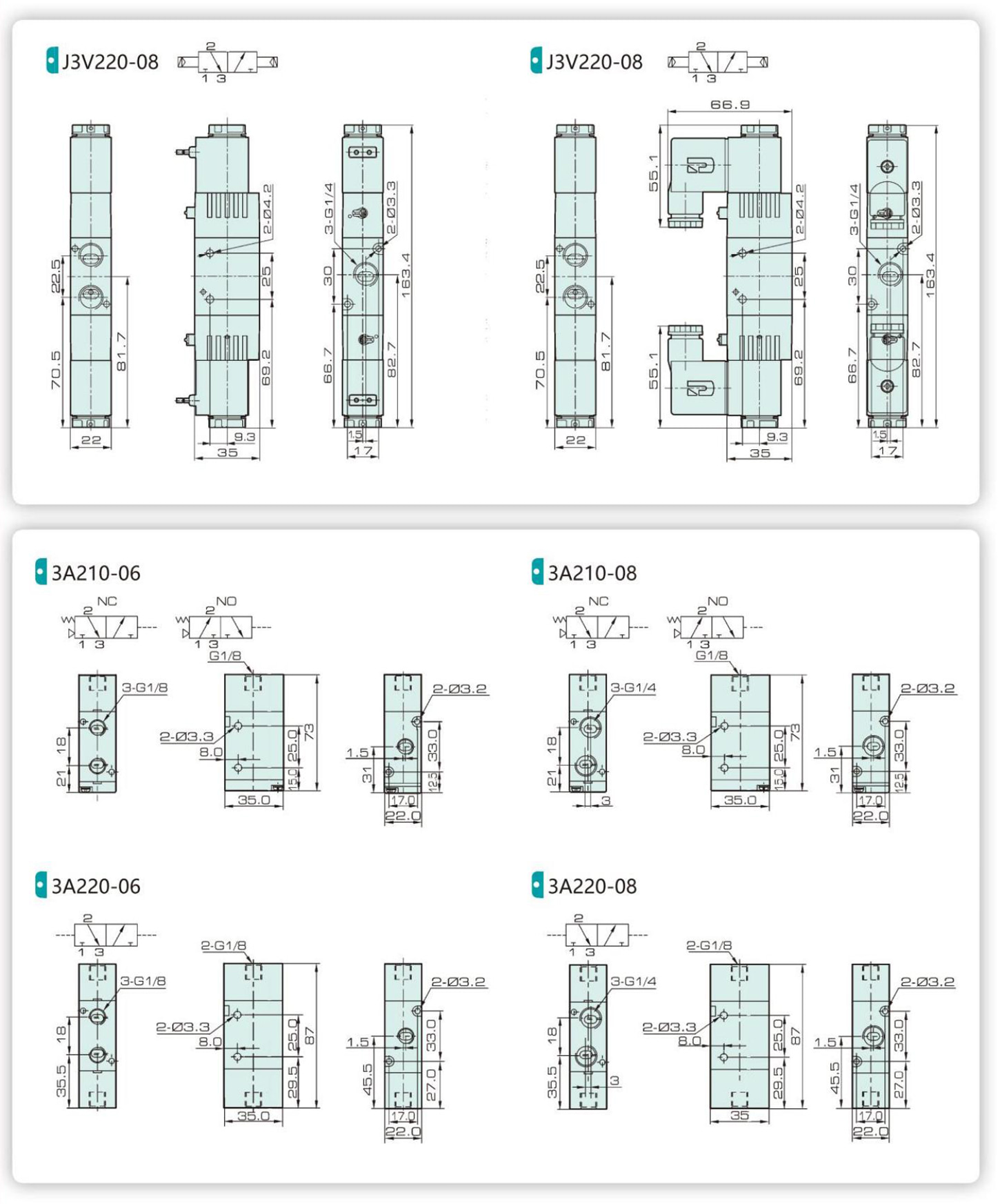

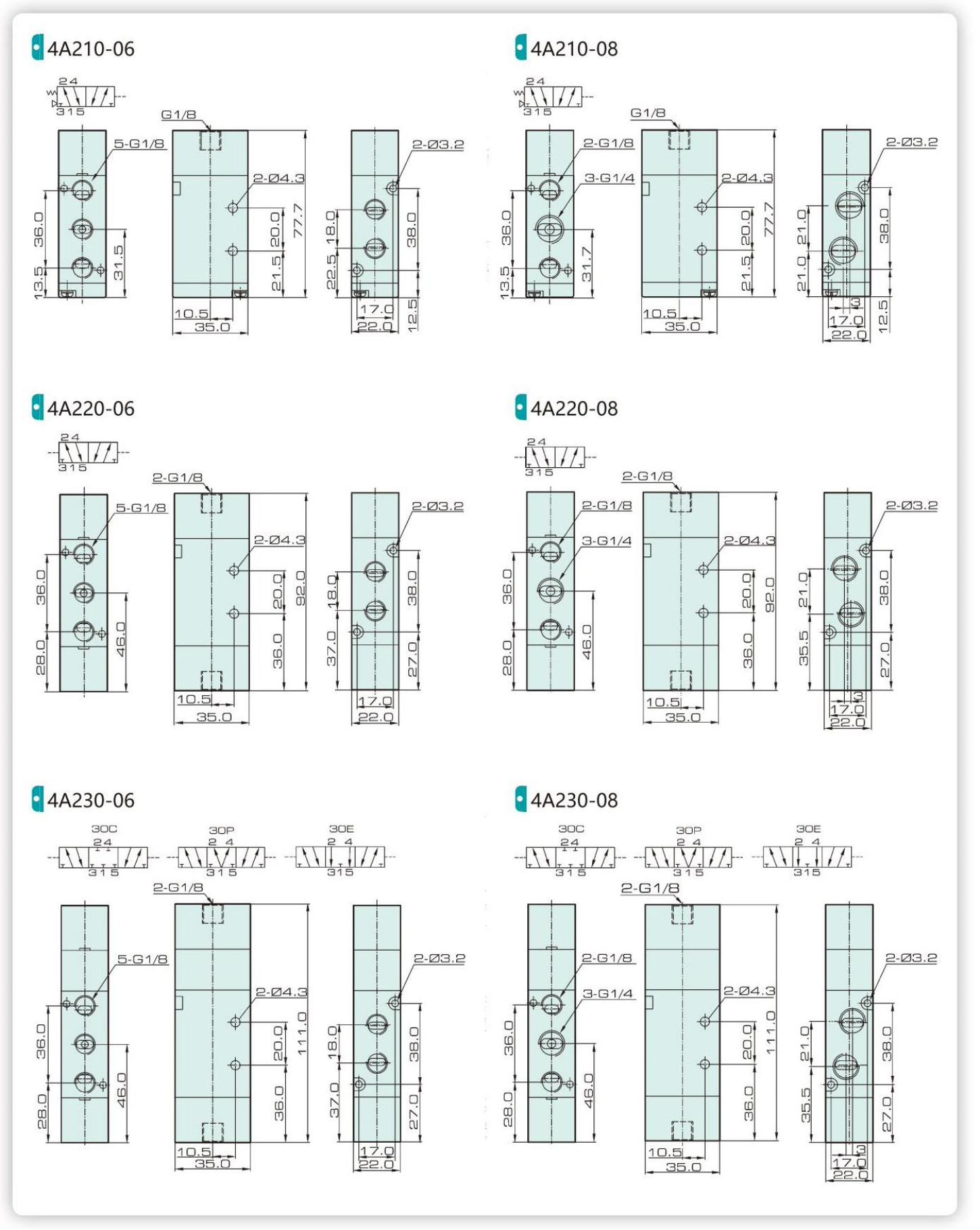

  • Produktgröße

Interne Struktur


Teile

Nummer Name Nummer Name Nummer Name
1 Kreuzschlitz-Zylinderschraube 7 Ventilschieber 13 Schieber
2 Rückdeckel 8 Kolbenstange 14 Schiebernmutter
3 Feder 9 Y Ring 15 Befestigungsplatte
4 Abnormale Dichtung 10 Feder 16 O Ring
5 Ventilkörper 11 Handspindel 17 Kolbenstange
6 Flachdichtung 12 Anschlussterminal 18 Pilotensitz


Verbesserung des Durchflussleistungsindikators


Verbesserung der Lebensdauer

Das Diagramm zeigt, dass die Reaktionszeit des Magnetventils innerhalb von 25 Millisekunden liegt.
Die Reaktionszeit des Magnetventils ist nach 40 Millionen Lebensdauertests ein geringer Unterschied.

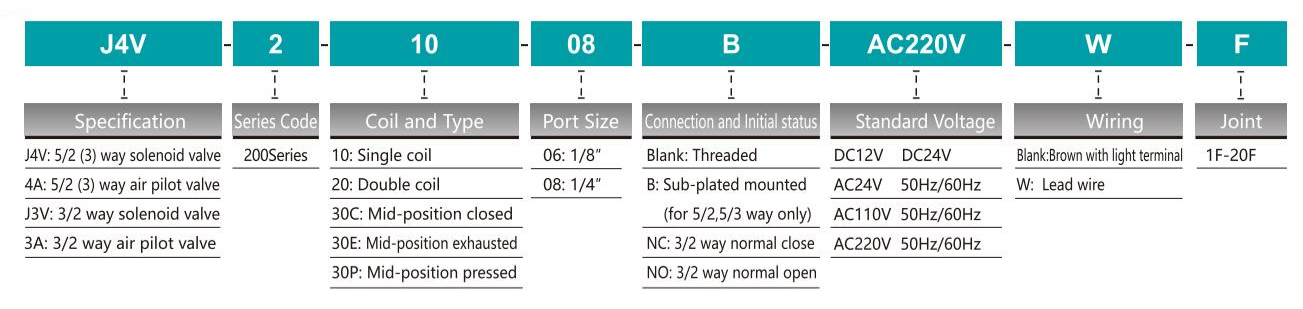

Bestellcode


Spezifikation

Model J4V210-06 J4V220-06 J4V230C-06 J4V230E-06 J4V230P-06 J4V210-08 J4V220-08 J4V230C-08 J4V230E-08 J4V230P-08
4A210-06 4A220-06 4A230C-06 4A230E-06 4A230P-06 4A210-08 4A220-08 4A230C-08 4A230E-08 4A230P-08
Ventiltyp 5/2 Weg 5/3 Weg 5/2 Weg 5/3 Weg
Effektiver Querschnittsbereich 14mm² (CV = 0,78) 12 mm² (CV = 0,67) 16 mm² (CV = 0,89) 12 mm² (CV = 0,67)
Model J3V210-06 J3V220-06 3A210-06 3A220-06 J3V210-08 J3V220-08 3A210-08 3A220-08
Ventiltyp 3/2 Weg
Effektiver Querschnittsbereich 14mm² (CV = 0,78) 16 mm² (CV = 0,89)
Anschlussterminalgröße Einlass, Auslass, Auspuffanschluss = G 1/8 " Einlass, Outlet = G 1/4 ", Abgasanschluss = G 1/8"
Arbeitsmedium 40 Mikron gefilterte Luft
Betrieb Intern pilotierte
Arbeitsdruck 0,15 ~ 0,8 mPa
Max.Test Druck 1,2mpa
Umgebungstemperatur -20 ~ 70 ℃
Betriebsspannungstoleranz ± 10%
Stromverbrauch AC: 3,5 VA DC: 3,0W
Steckerschutz F Klasse, IP 65
Verkabelung/Anschlussterminal Kabel-/Bleidraht- oder DIN -Stecker
Schaltfrequenz 5 Zyklen/Sek.
Ansprechzeit 0,05 Sek.
