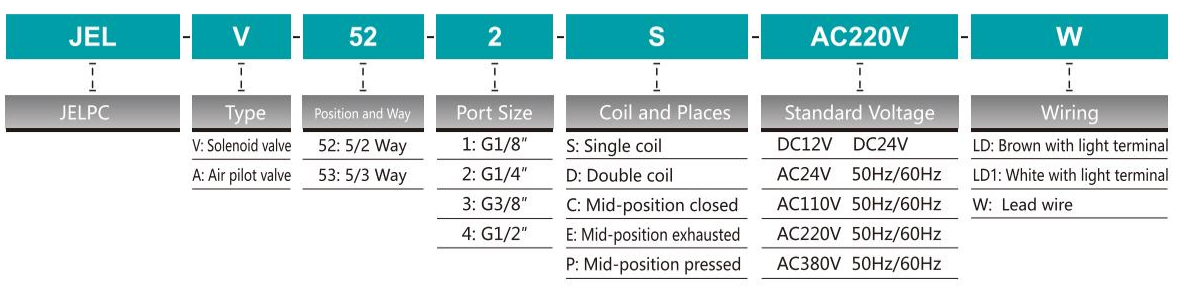

Bestellcode
Spezifikation
|
Model |
JELV521S |
JELV521D |
JELV53XC (E/P) |
JELV522S |
JELV522d |
JELV532C (E/P) |
JELV523S |
JELV523D |
JELV533C (E/P) |
JELV524S |
JELV524D |
JELV534C (E/P) |
|
JELA521S |
JELA521D |
JELA531C (E/P) |
JELA522S |
JELA522d |
JELA532C (E/P) |
JELA523S |
JELA523D |
JELA533C (E/P) |
JELA524S |
JELV524D |
JELA534C (E/P) |
|
|
Ventiltyp |
5/2 Weg |
5/3 Weg |
5/2 Weg |
5/3 Weg |
5/2 Weg |
5/b Weg |
5/2 Weg |
5/3 Weg |
||||
|
Effektiver Querschnittsbereich |
12mm2 (cv = 0,67) |
9mm2 (cv = 0,5) |
14mm2 (CV = 0,78) |
12mm2 (CV = 0,69) |
25mm2 (CV = 1,40) |
18mm2 (CV = 1,00) |
50Mm2 (cv = 2,79) |
30Mm2 (CV = 1,68) |
||||
|
Arbeitsmedium |
40 Mikron gefilterte Luft |
|||||||||||
|
Betrieb |
Intern pilotierte |
|||||||||||
|
Arbeitsdruck |
0,15 〜0,8mpa |
|||||||||||
|
Max. Testdruck |
1,2mpa |
|||||||||||
|
Max. Umgebungstemperatur |
-20 ~ 70 ° C |
|||||||||||
|
Betriebsspannungstoleranz |
± 10% |
|||||||||||
|
Stromverbrauch |
AC: 5,5 VA DC: 4,8W |
|||||||||||
|
Steckerschutz |
F Klasse, IP 65 |
|||||||||||
|
Verkabelung / Anschlussterminal |
Kabel- / Bleidraht- oder DIN -Stecker |
|||||||||||
|
Schaltfrequenz |
5 Zyklen / Sek. |
|||||||||||
|
Ansprechzeit |
0,05 Sek. |
|||||||||||

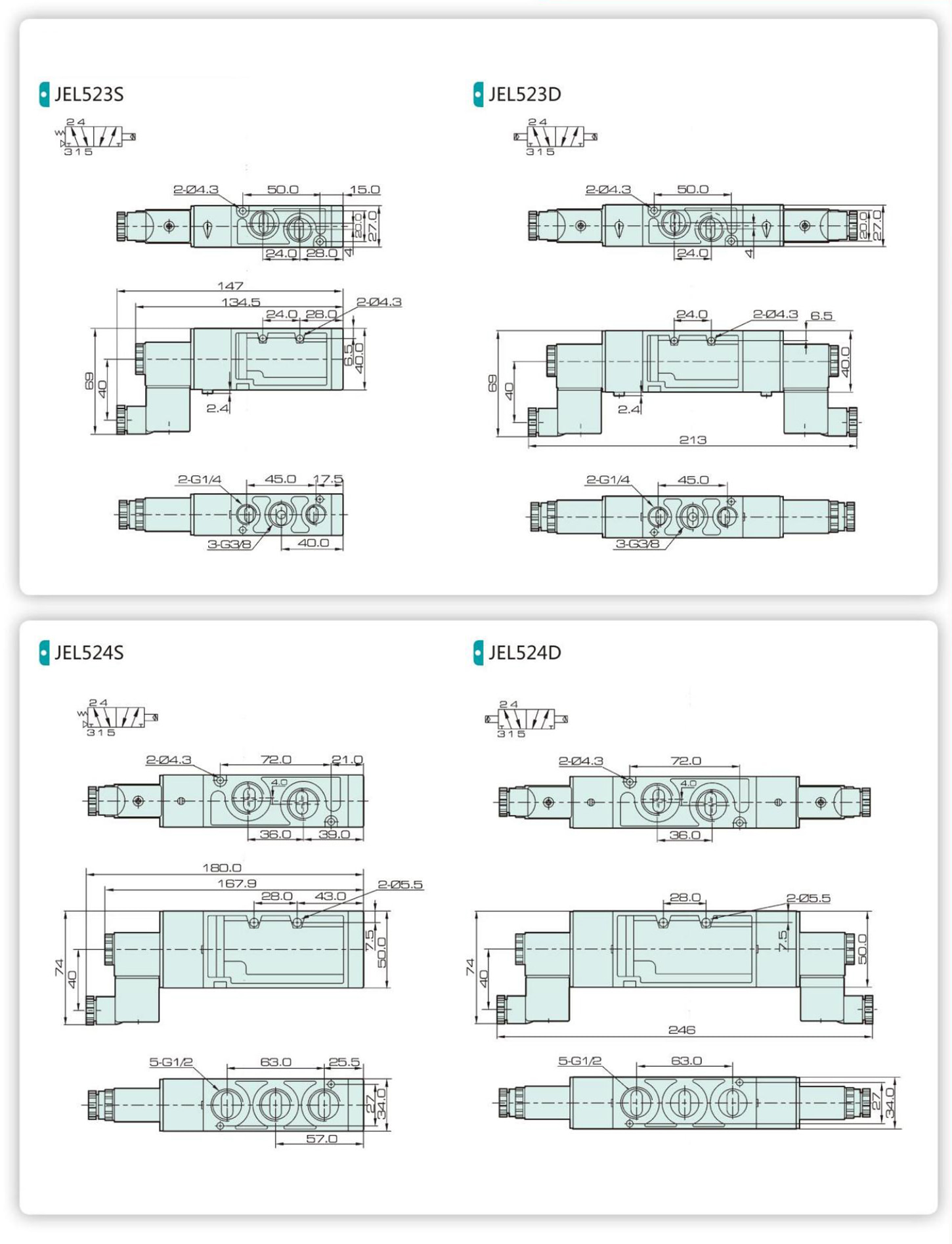

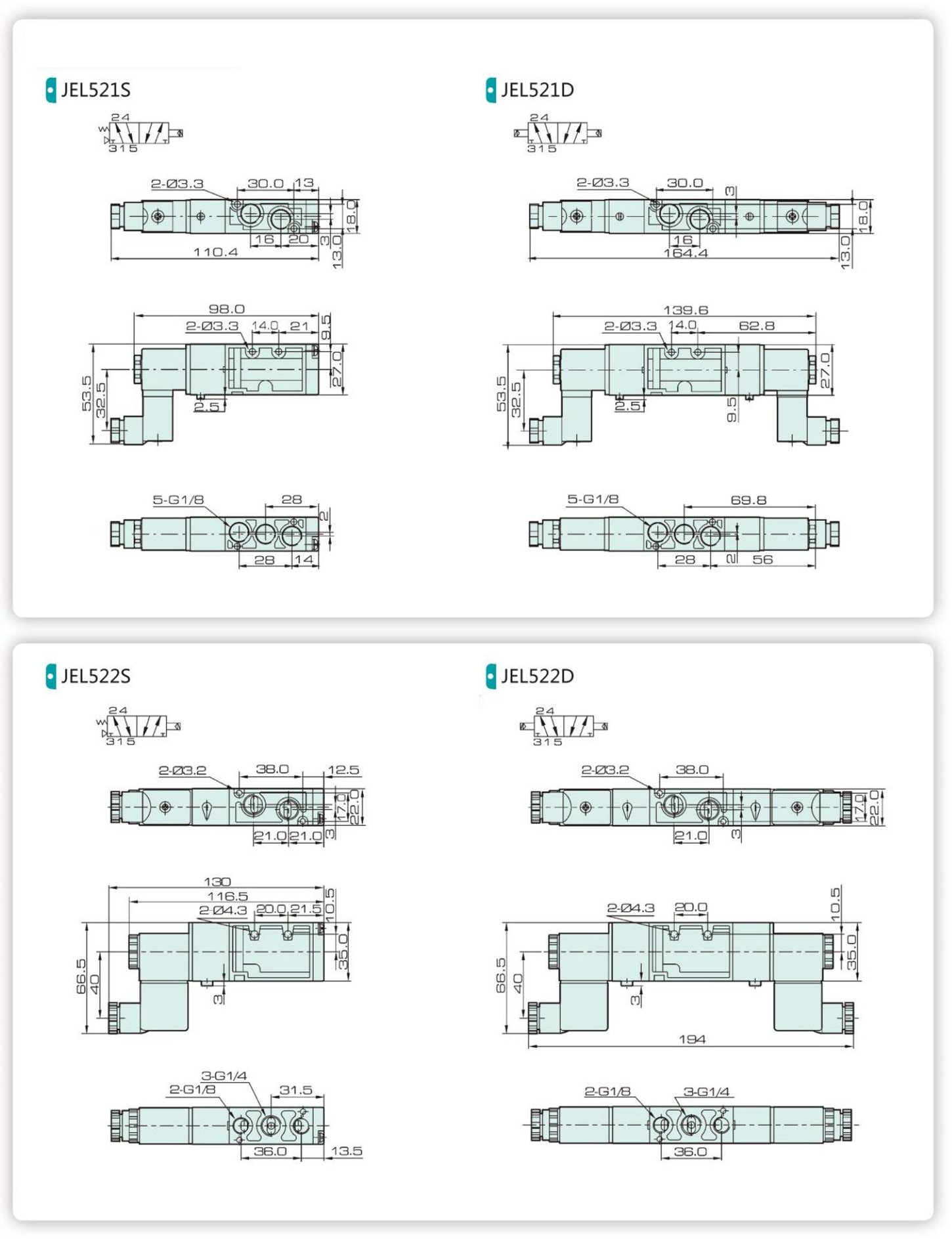

Gesamtdimension
