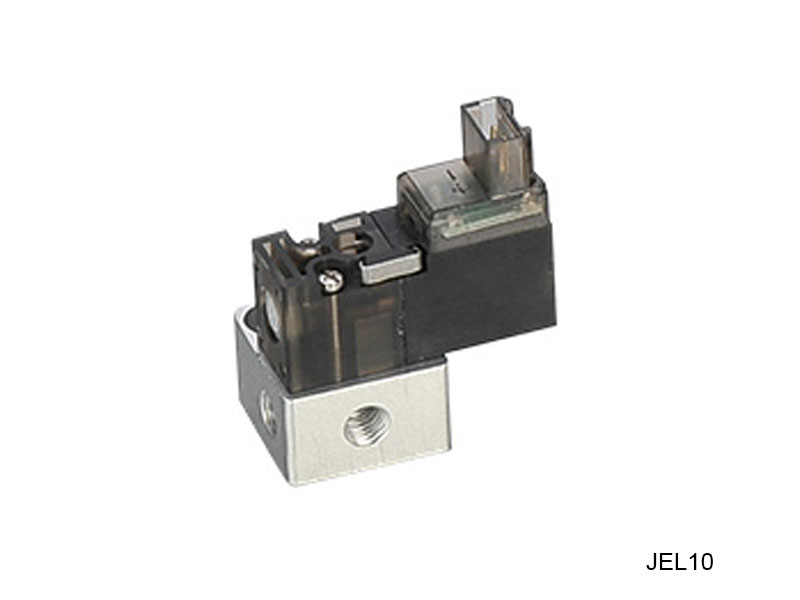

JEL10 Serie Mini-Magnetventil

JEL10 Serie Mini-Magnetventil

Eigenschaften:

1.Gehäusematerial – hochfestes Nylon mit geringer Wasseraufnahme und weitem Temperaturbereich von -40 °C bis 120 °C, zur Gewährleistung der Maßstabilität.
2.Spule – Importierter Lackdraht aus Deutschland, gewickelt mit hochpräziser Wickelmaschine für gleichbleibende Qualität. Verwendung von importierten Spezial-Kunststoffbeschichtungsmaschinen und Formen mit segmentierter Druckregelung zur Temperaturkontrolle, um kritische Maße mit Toleranz ± 0,005 mm einzuhalten.
3.Montage – halbautomatische Montage mit speziellem Vorrichtung für gleichbleibende Qualität, Montagequalitätsrate über 95 %.
4.Dichtigkeitsprüfung – 100 % automatische und manuelle Leckageprüfung; die gesamte innere und äußere Leckage liegt unter 2 ml/min.
5.Dank dieser Material-, Prozess- und Ausrüstungsstandards erreicht das JEL10 Miniatur-Magnetventil eine Lebensdauer von bis zu 100 Millionen Schaltzyklen. Das Ventil wird vor allem in der Textil-, Medizin- und Elektronikindustrie eingesetzt.

  • Produktparameter

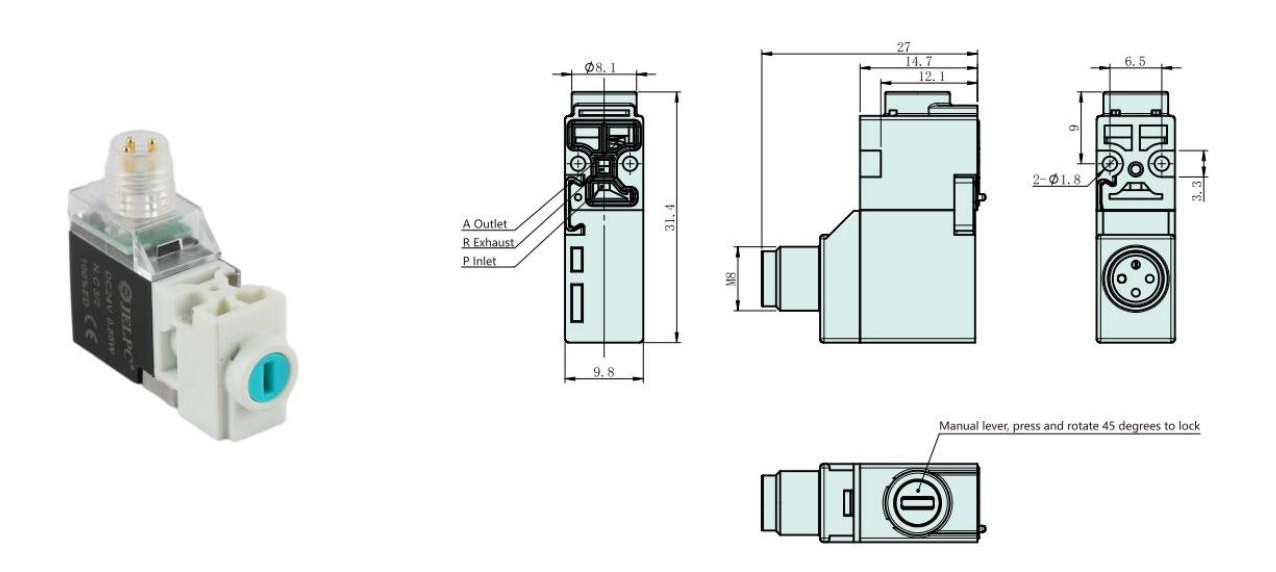

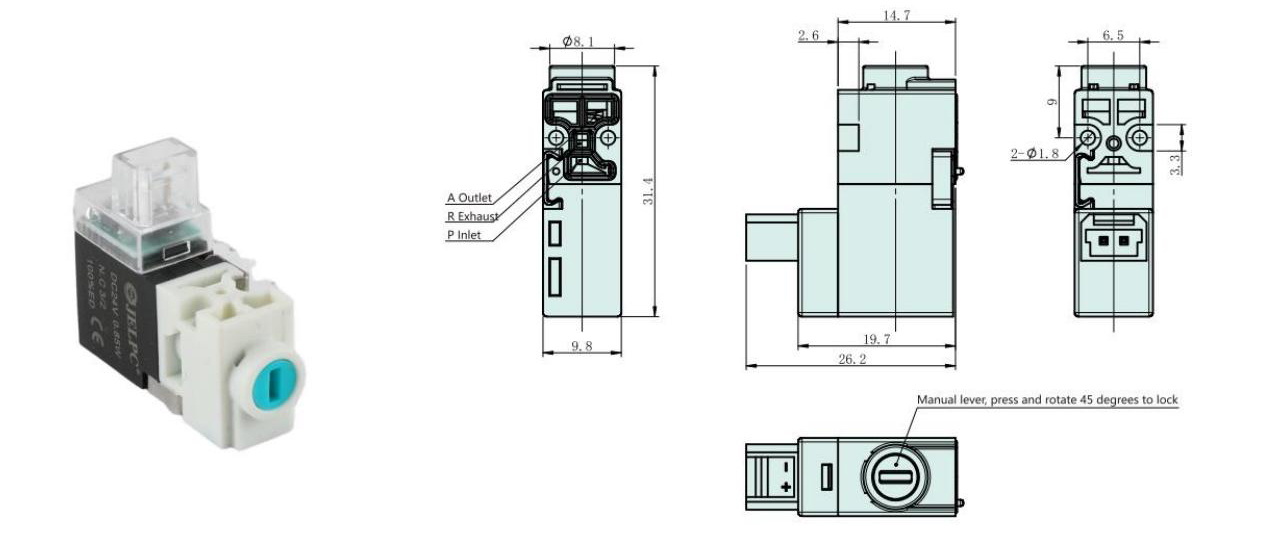

  • Produktgröße

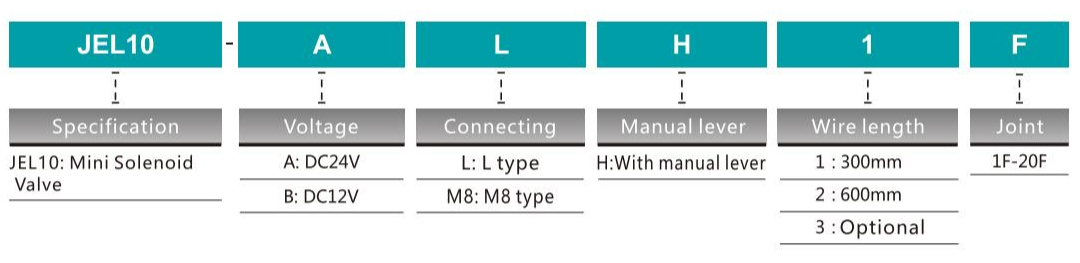

Bestellcode

*L Typ mit Kabel; M8 -Typ ohne Kabel, muss bestellen.

Spezifikation

Model JEL10
Typ 3/2 Normal geschlossen
Medium Luft, Inertgas
Umgebungs- und Medientemperatur. -10 ° C ~ 70 ° C.
Arbeitsdruck 0 ~ 8BAR
Anschlussterminalgröße ∅0.65 mm
P → a Lebenslauf: 0,008
A → r CV: 0,01
Schmierung Keine

Spezifikation der Schiebern

Verdrahtung Vertikal (l)
M8-Gewindetyp
*Standardspannung DC24V/12V
Leistung 0,85 W/0,3 W nach der Einsparung der Energie
Isolationsgrad H
Lebenszyklus > 50 Millionen Mal
Indikator LED gelb
Arbeitsfrequenz > 30 Hz
Ansprechzeit 6 ~ 8 ms
Schutz Staubdicht

*Hinweis: Das Ventil funktioniert nicht, wenn die Polarität umgekehrt ist.
