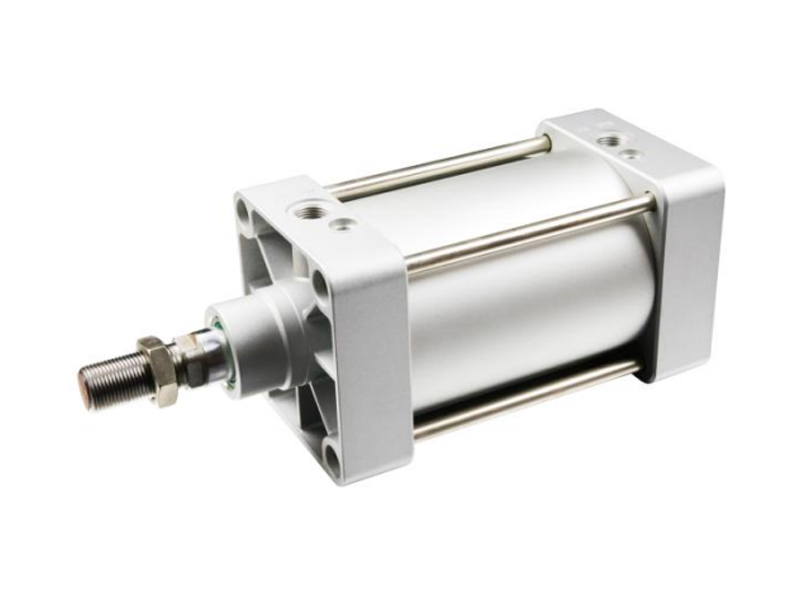

Besonderheit:
1. Der Zylinder entspricht dem ISO15552.
2. Die Kolbendichtung nimmt zwei y-Einweg-Dichtungen mit Ausgleichsfunktion, langer Lebensdauer und niedrigem Startdruck an.
3. Die Einstellung der Zylinderkissen ist glatt und die Polsterentfernung ist lang.
4. Die Zylinderlager und Verschleißringe haben große Strecken und eine bessere laterale Lastleistung.
5. Die vordere und hintere Abdeckung und der Kolbenstange verwenden Hochdruckguss -Technologie mit wunderschönem Aussehen und stärkerer Stärke,

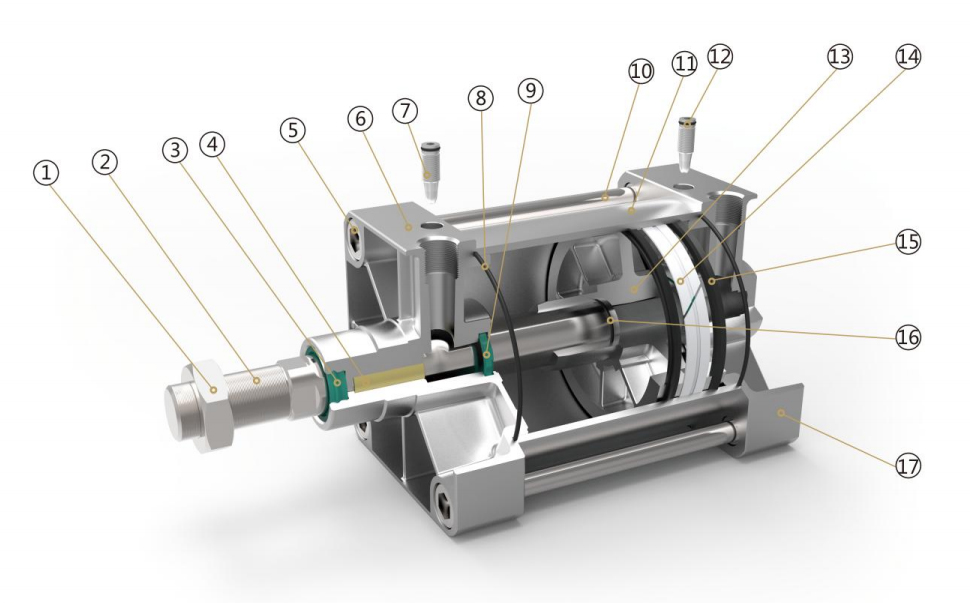

Interne Struktur
Teile
| Nummer | Name | Nummer | Name |
| 1 | Sechseckmutter | 10 | Zugstange |
| 2 | Kolbenstangestange | 11 | Zylinderlaufbuchse |
| 3 | Wellenabdichtung | 12 | O Ring |
| 4 | DU-Lager | 13 | Kolbenstange |
| 5 | Deckelschraube | 14 | Reibungsring |
| 6 | Vorderdeckel | 15 | Kolbendichtung |
| 7 | Dämpfungsverstellschraube | 16 | O Ring |
| 8 | O Ring | 17 | Rückdeckel |
| 9 | Dämpfungsdichtung |

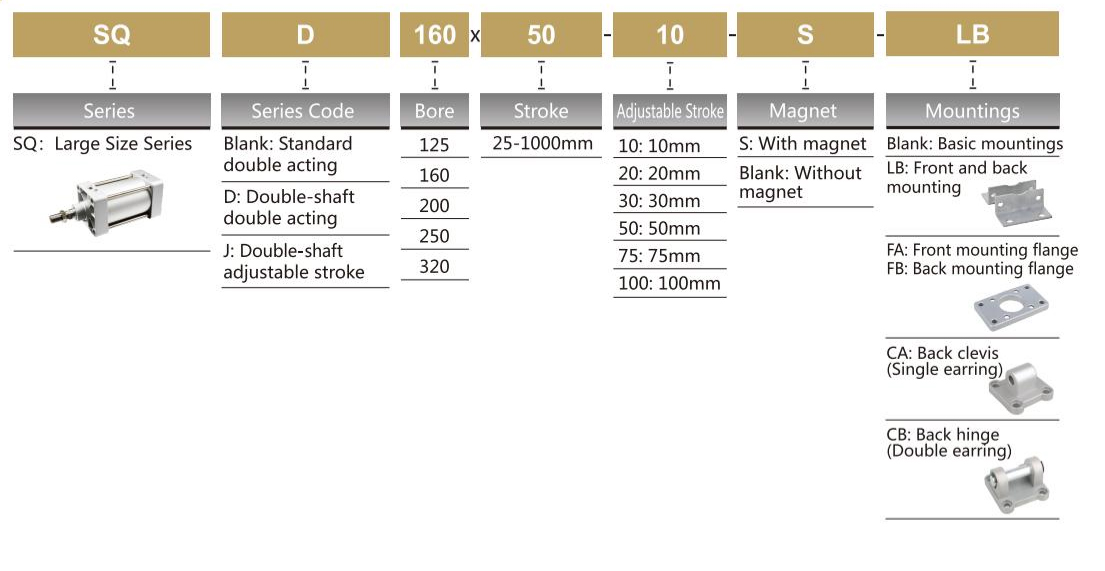

Bestellcode

*Sensormodell JEL-11 finden Sie unter P173 für den spezifischen Bestellcode.
Spezifikation
| Bohrung (MM) | 125 | 160 | 200 | 250 | 320 |
| Betrieb | Doppeltwirkend | ||||
| Arbeitsmedium | Luft | ||||
| Montage | Basic fa fb ca cb lb | ||||
| Betriebsdruckbereich | 0,1 ~ 1MPa | ||||
| Beweisdruck | 1,5 MPA | ||||
| Betriebstemperaturbereich | -20 ~ 70 ℃ | ||||
| Betriebsgeschwindigkeitsbereich | 30-500 mm/s | ||||
| Dämpfer | Einstellbares Dämpfer | ||||
| Einstellbarer Dämpferstrich | 40 mm | 50 mm | |||
| Anschlussterminalgröße | G1/2 " | G3/4 ” | G1 " | ||

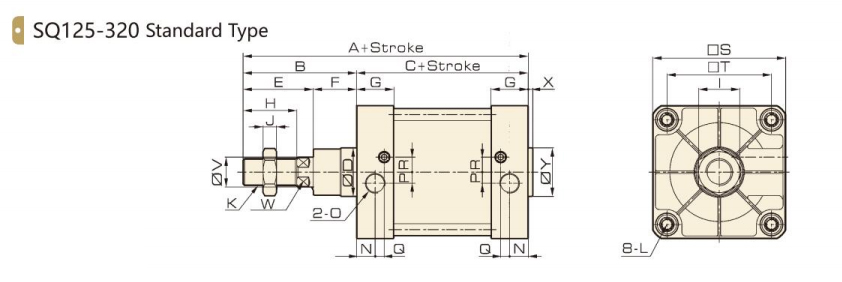

Gesamtdimension

Dimension
| Bohrung/Symbol | A | B | C | D | E | F | G | H | I | J | K | |
| 125 | 279 | 119 | 160 | 60 | 74 | 45 | 45 | 54 | 41 | 13.5 | M27 × 2 | |
| 160 | 332 | 152 | 180 | 65 | 94 | 58 | 50 | 72 | 55 | 18 | M36 × 2 | |
| 200 | 347 | 167 | 180 | 75 | 100 | 67 | 50 | 72 | 55 | 18 | M36 × 2 | |
| 250 | 389 | 189 | 200 | 90 | 114 | 75 | 60 | 84 | 65 | 21 | M42 × 2 | |
| 320 | 436 | 216 | 220 | 110 | 126 | 90 | 65 | 96 | 75 | 24 | M48 × 2 | |
| Bohrung/Symbol | L | N | O | P | Q | R | S | T | V | W | X | Y |
| 125 | M12 | 23 | G1/2 | 14 | 12 | 14 | 140 | 110 | 32 | 27 | 4 | 60 |
| 160 | M16 | 25 | G3/4 | 15 | 12 | 20 | 178 | 140 | 40 | 36 | 6 | 65 |
| 200 | M16 | 25 | G3/4 | 15 | 12 | 20 | 220 | 175 | 40 | 36 | 5 | 75 |
| 250 | M20 | 30 | G1 | 20 | 10 | 25 | 270 | 220 | 50 | 45 | 8 | 90 |
| 320 | M24 | 31 | G1 | 35 | 15 | 35 | 350 | 270 | 63 | 55 | 10 | 110 |
*Zylinder mit oder ohne Magnet hat die gleiche Größe.

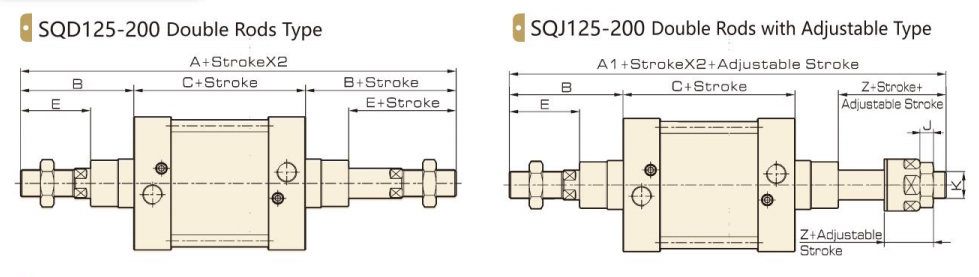

Dimension
| Bohrung/Symbol | A | A1 | B | C | E | Z | J | K |
| 125 | 398 | 366.5 | 119 | 160 | 74 | 42.5 | 13.5 | M27 × 2 |
| 160 | 484 | 449 | 152 | 180 | 94 | 55 | 18 | M36 × 2 |
| 200 | 514 | 473 | 167 | 180 | 100 | 55 | 18 | M36 × 2 |
* 1. Zylinder mit oder ohne Magnet hat die gleiche Größe.
2. Die ohne markierte Größe ist mit SQ Standard gleich.
