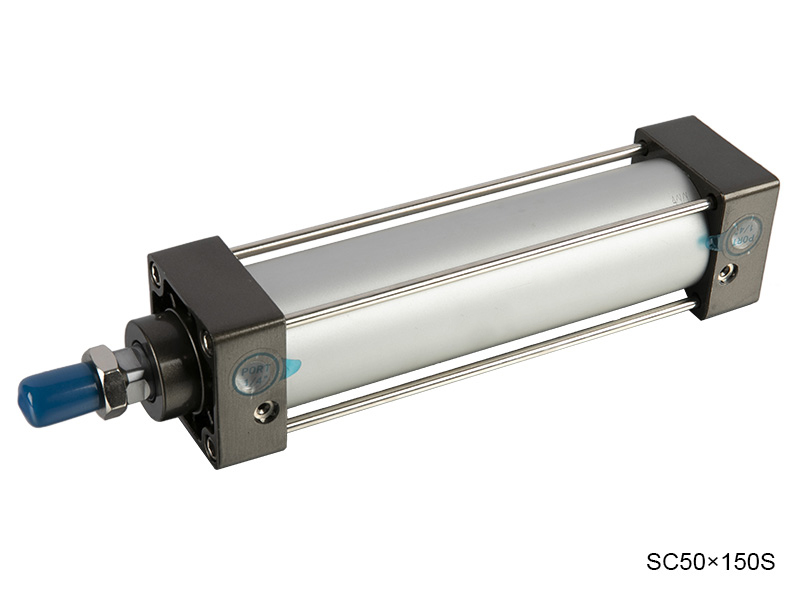

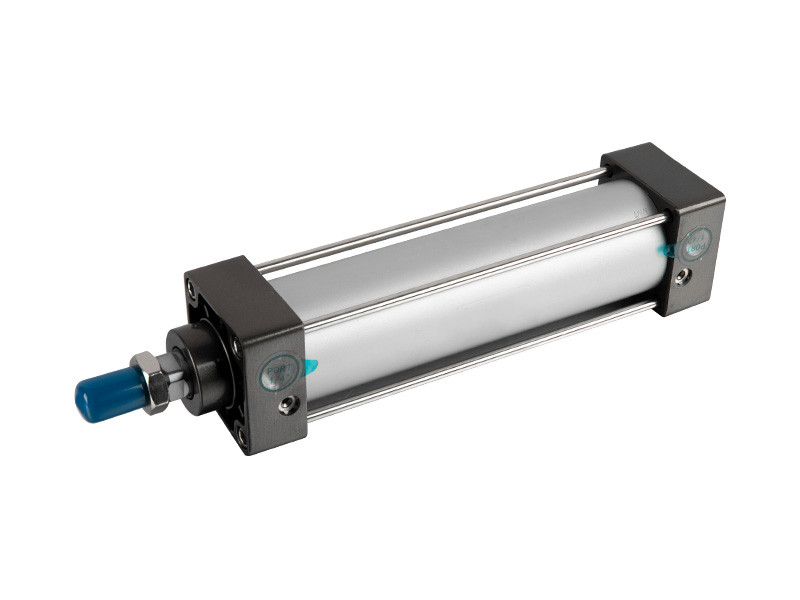

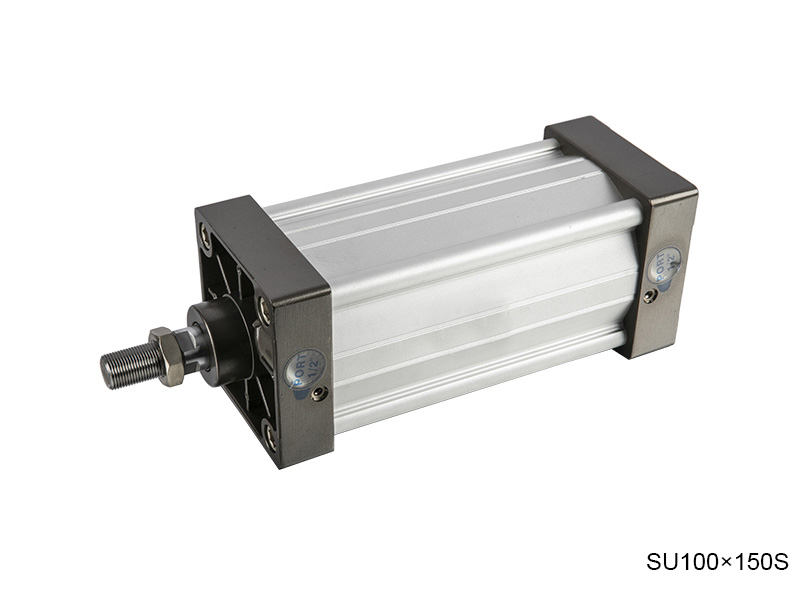

Standardzylinder SC/SU -Serie

Standardzylinder SC/SU -Serie

  • Produktparameter

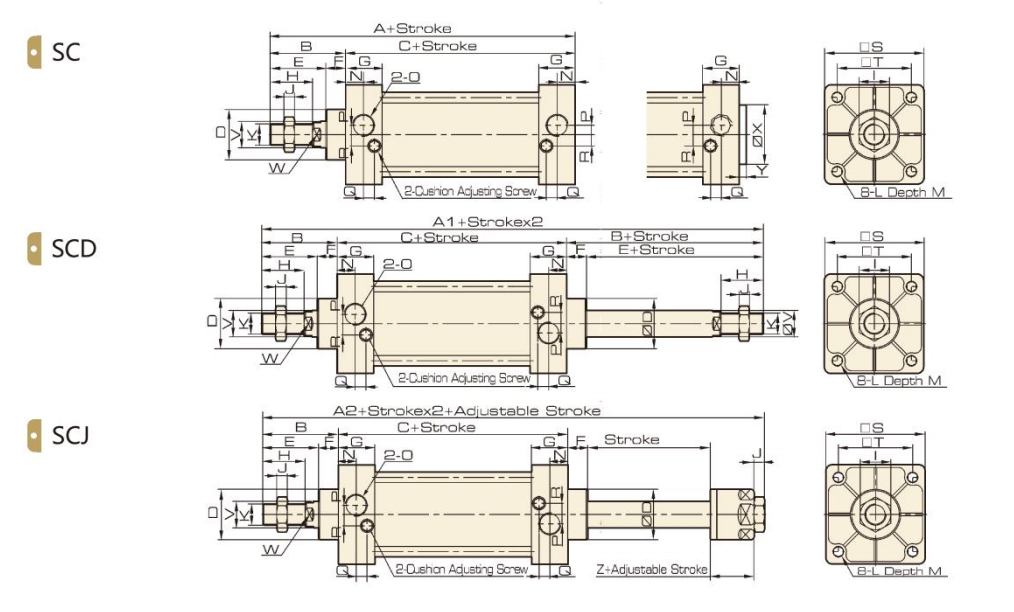

  • Produktgröße

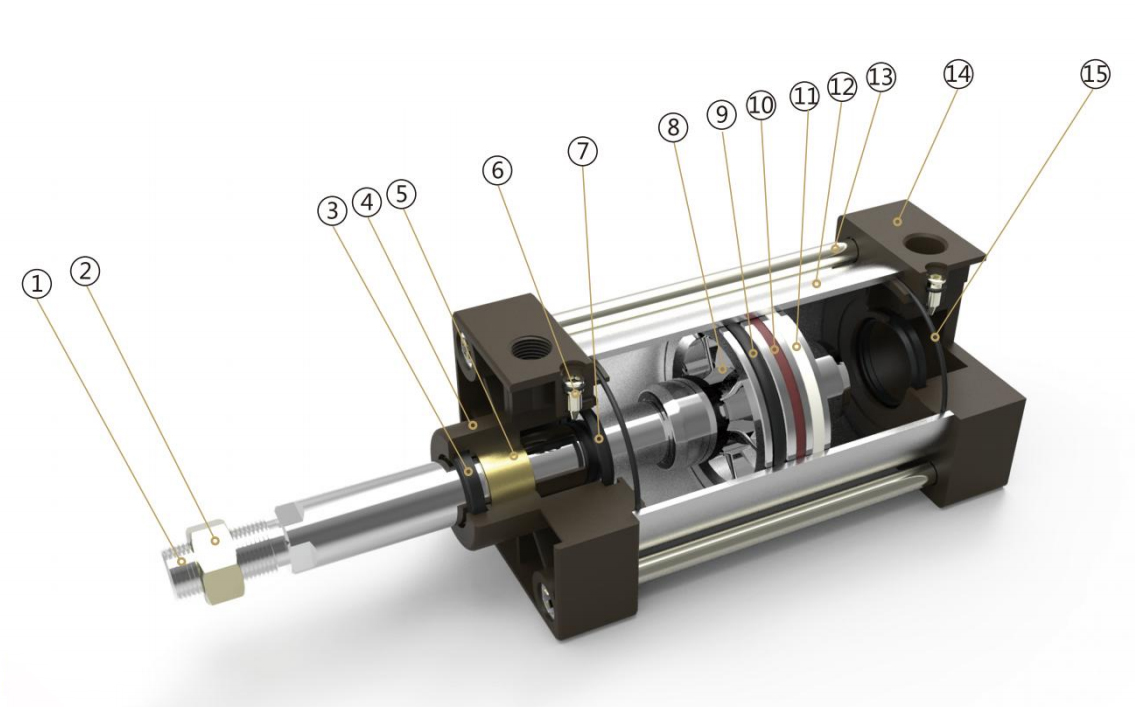

Interne Struktur

Teile

Nummer Name Nummer Name
1 Kolbenstangestange 9 Kolbendichtung
2 Sechseckmutter 10 Magnet
3 Wellenabdichtung 11 Reibungsring
4 Vorderdeckel 12 Zylinderlaufbuchse
5 Kupferrohr 13 Zugstange
6 Dämpfungsverstellschraube 14 Rückdeckel
7 Dämpfungsdichtung 15 O Ring
8 Kolbenstange

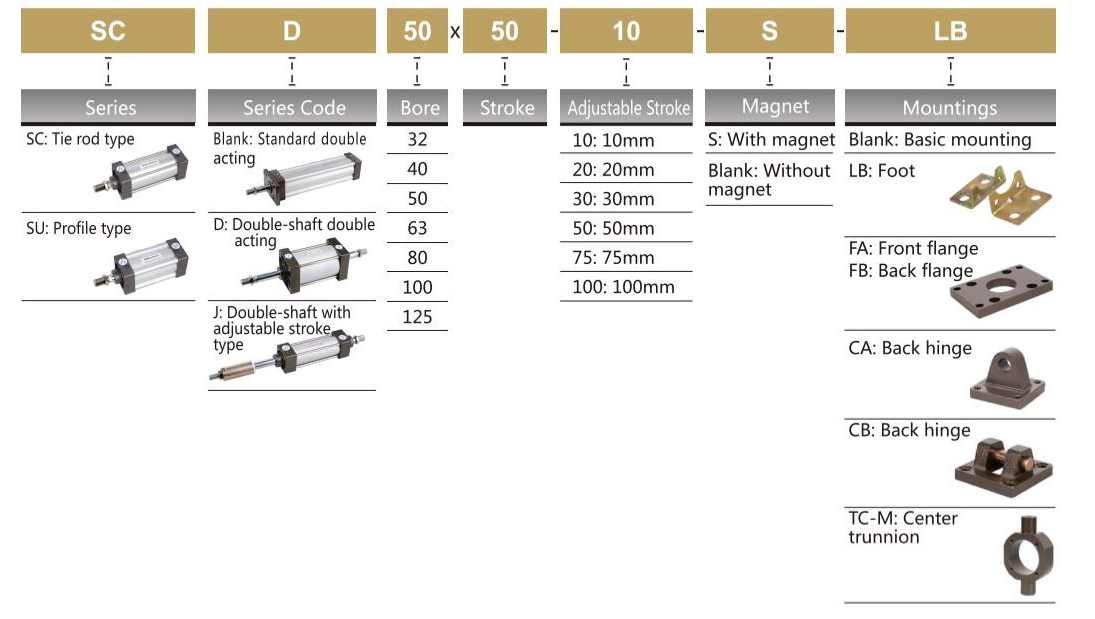

Bestellcode

*Sensormodell JEL-2L, finden Sie in P173 für den spezifischen Bestellcode.


Spezifikation

Bohrung (MM)

32

40

50

63

80

100

125

Betrieb

Doppeltwirkend

Arbeitsmedium

Luft

Montage

Basis FA fb Ca CB LB TC TC-M

Betriebsdruckbereich

1 ~ 9,0 kgf/cm2

Beweisdruck

13,5 kgf/cm2

Betriebstemperaturbereich

-20〜80 ℃

Betriebsgeschwindigkeitsbereich

50〜800 mm/s

Dämpfer

Einstellbares Dämpfer

Einstellbarer Dämpferstrich

20 mm

26 mm

Anschlussterminalgröße

G1/8 ”

G1/4 "

G3/8 "

G1/2 "

*SCD, SCJ-Montage: FA, FB, LB, TC und TC-M Typ.


Schlaganfall

Bohrung Standardschlag Max. Schlaganfall Zulässiger Schlaganfall
32 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 1000 2000
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 1200 2000
50 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1200 2000
63 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
80 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
100 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
125 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
