Besonderheit:

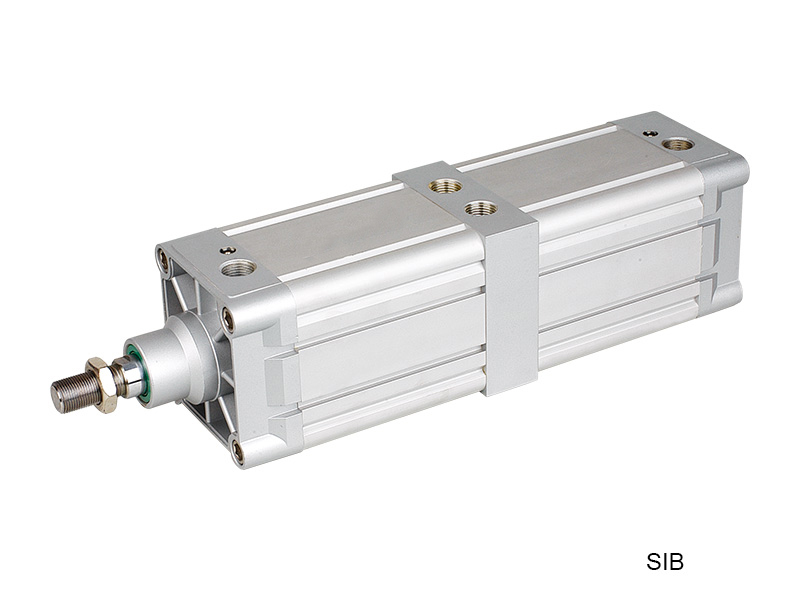

Die SIB -Serie -Booster -Zylinder ist die Kombination von zwei IS015552 Standardzylinder, die die gleiche Bohrungsgröße und den gleichen Schlaganfall haben. LTS -Push- und Wiederherstellungskraft ist zweimal des Standardzylinders. Zwei Zylinder sind durch die Verbindungsbasis verknüpft, deren Material mit dem Zylinder das gleiche ist.
Es ist kompakt in der Struktur und einfach für die Installation.

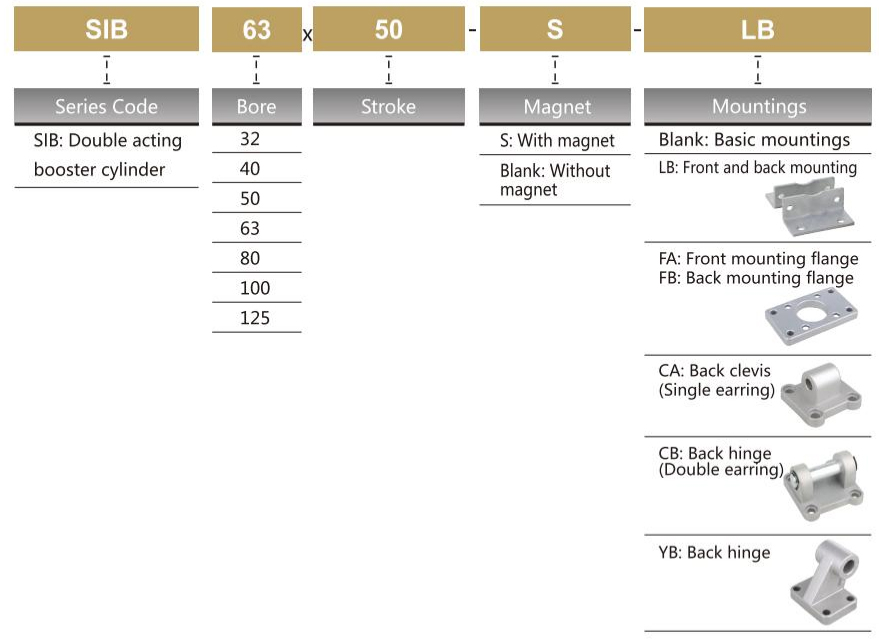

Bestellcode
*Sensormodell JEL-30, finden Sie in P173 für den spezifischen Bestellcode.
Spezifikation
| Bohrung (MM) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Betrieb | Doppeltwirkend | ||||||
| Arbeitsmedium | Luft | ||||||
| Montage | Basic fa fb ca cb lb yb | ||||||
| Betriebsdruckbereich | 1 ~ 9,0 kgf/cm² | ||||||
| Beweisdruck | 13,5 kgf/cm² | ||||||
| Betriebstemperaturbereich | -20 ~ 80 ℃ | ||||||
| Betriebsgeschwindigkeitsbereich | 50 ～ 500 mm/s | ||||||
| Dämpfer | Luftkissen | ||||||
| Einstellbarer Dämpferstrich | 20 mm | 26 mm | |||||
| Anschlussterminalgröße | G1/8 " | G1/4 " | G3/8 " | G1/2 " | |||

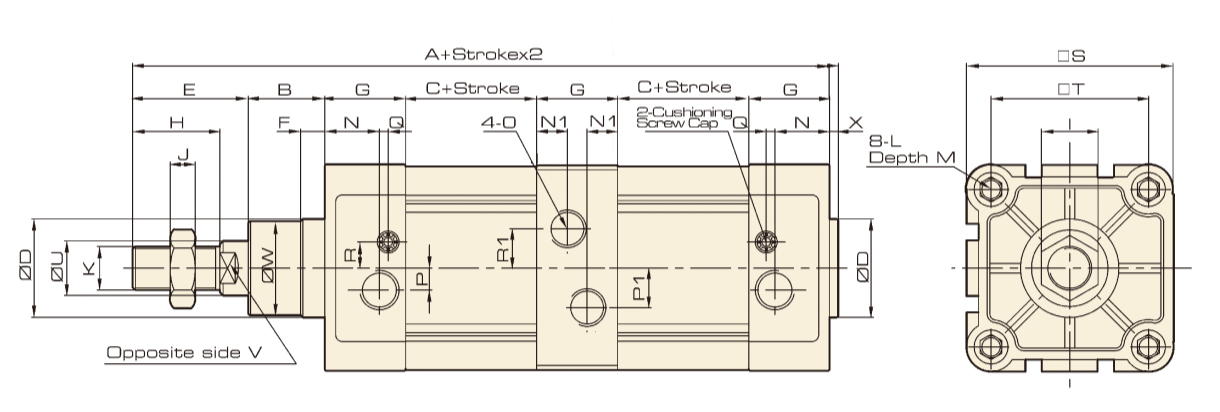

Gesamtdimension
Dimension
|
Model/Symbol |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
|
32 |
214 |
16 |
43 |
30 |
33 |
10 |
25 |
22 |
17 |
6 |
M10x1.25 |
M6 |
9.5 |
|
40 |
236.5 |
20 |
45 |
35 |
34 |
10 |
29.5 |
24 |
17 |
7 |
M12X1.25 |
M6 |
9.5 |
|
50 |
252 |
27 |
41 |
40 |
42.5 |
10 |
32 |
32 |
23 |
8 |
M16X1.5 |
M6 |
9.5 |
|
63 |
278 |
26 |
49 |
45 |
42 |
10 |
36 |
32 |
23 |
8 |
M16X1.5 |
M8 |
9.5 |
|
80 |
308 |
35 |
52 |
45 |
53 |
10 |
37 |
40 |
26 |
10 |
M20X1.5 |
M10 |
11.5 |
|
100 |
339 |
40 |
59 |
55 |
52 |
10 |
39 |
40 |
26 |
10 |
M20X1.5 |
M10 |
11.5 |
|
125 |
399 |
46.5 |
72 |
60 |
71 |
10 |
43.5 |
54 |
40 |
10 |
M27X2 |
M12 |
15.5 |
|
Model/Symbol |
N |
N1 |
O |
P |
PI |
Q |
R |
R1 |
S |
T |
U |
V |
W |
X |
|
32 |
15 |
7.5 |
G1/8 |
5 |
6 |
3 |
6.5 |
6 |
45 |
32.5 |
12 |
10 |
28 |
4 |
|
40 |
17.5 |
9.5 |
G1/4 |
7 |
7.5 |
3 |
7 |
7.5 |
52 |
38 |
16 |
13 |
33 |
4 |
|
50 |
20 |
16 |
G1/4 |
7 |
10.5 |
3 |
9 |
10.5 |
65 |
46.5 |
20 |
17 |
38 |
4 |
|
63 |
22 |
13 |
G3/8 |
8 |
13 |
5 |
9 |
13 |
76 |
56.5 |
20 |
17 |
38 |
4 |
|
80 |
23 |
14 |
G3/8 |
10 |
18 |
5 |
12 |
18 |
94 |
72 |
25 |
22 |
43.5 |
4 |
|
100 |
26 |
19.5 |
GL/2 |
10 |
20 |
5 |
14 |
20 |
112 |
89 |
25 |
22 |
47 |
4 |
|
125 |
29 |
21.75 |
GL/2 |
10 |
30 |
5 |
14 |
30 |
134 |
110 |
32 |
27 |
53 |
6 |
