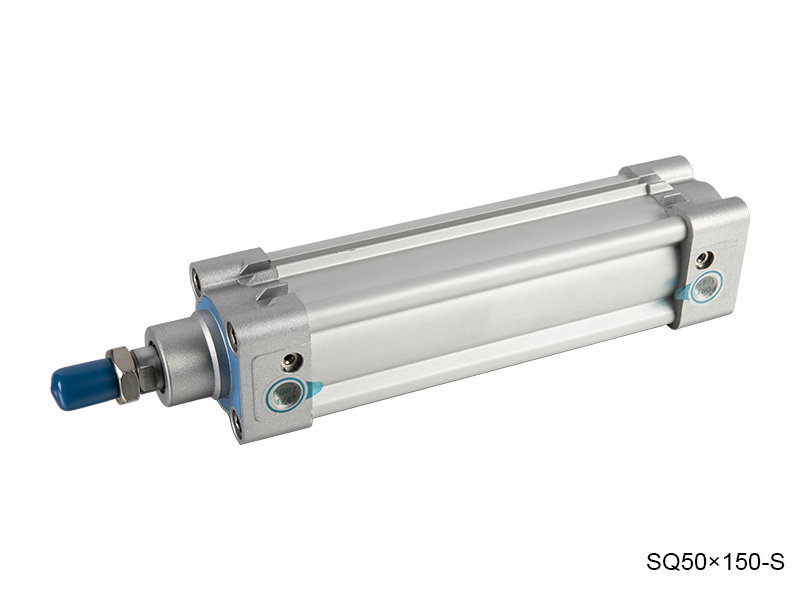

Besonderheit:
Der Zylinder der SQ -Serie ist ein neues super wirtschaftliches Zylinder -Patentprodukt. Body and Covers sind neueste innovierte, mit neuer Struktur, intelligenter, kostreduzierter und materieller, gerettetes Material. Die Installation
Die Dimension ist die gleiche wie SL, entspricht dem LSO 15552 Standard.

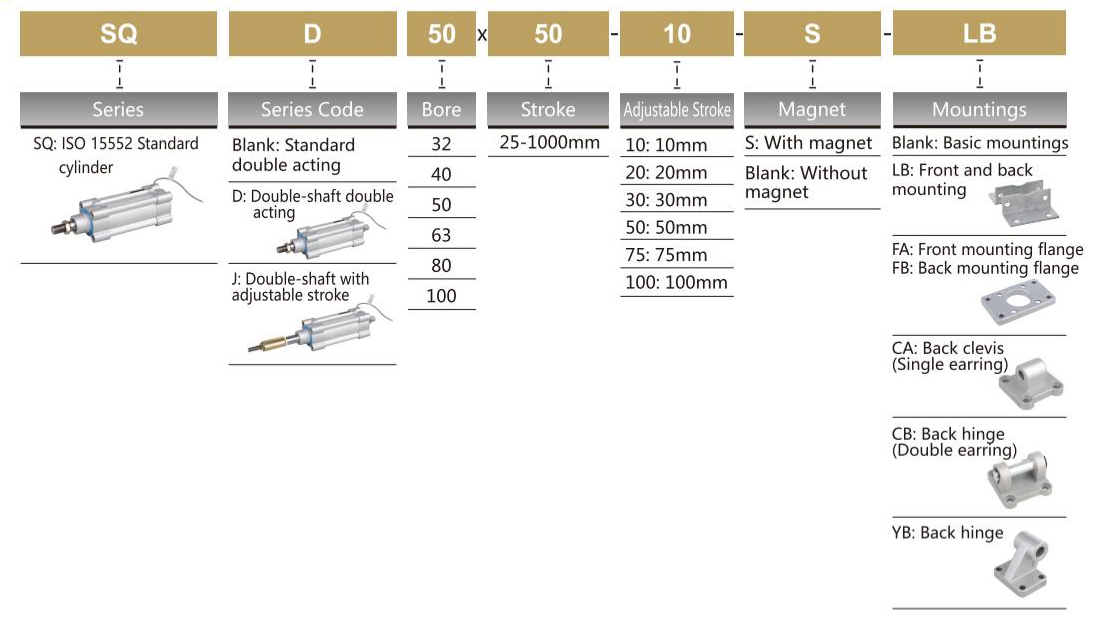

Bestellcode
*Sensormodell JEL-30, finden Sie in P173 für den spezifischen Bestellcode.
Spezifikation
|
Bohrung (MM) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Betrieb |
Doppeltwirkend |
|||||
|
Arbeitsmedium |
Luft |
|||||
|
Montage |
Basic fa fb ca cb lb vb |
|||||
|
Betriebsdruckbereich |
0,1-1 MPa |
|||||
|
Beweisdruck |
1,5 MPA |
|||||
|
Betriebstemperaturbereich |
-20 ~ 70 ° C. |
|||||
|
Betriebsgeschwindigkeitsbereich |
50〜800 mm/s |
|||||
|
Dämpfer |
Einstellbares Dämpfer |
|||||
|
Einstellbarer Dämpferstrich |
20 mm |
26 mm |
||||
|
Anschlussterminalgröße |
G1/8 " |
G1/4 " |
G3/8 " |
G1/2 " |
||

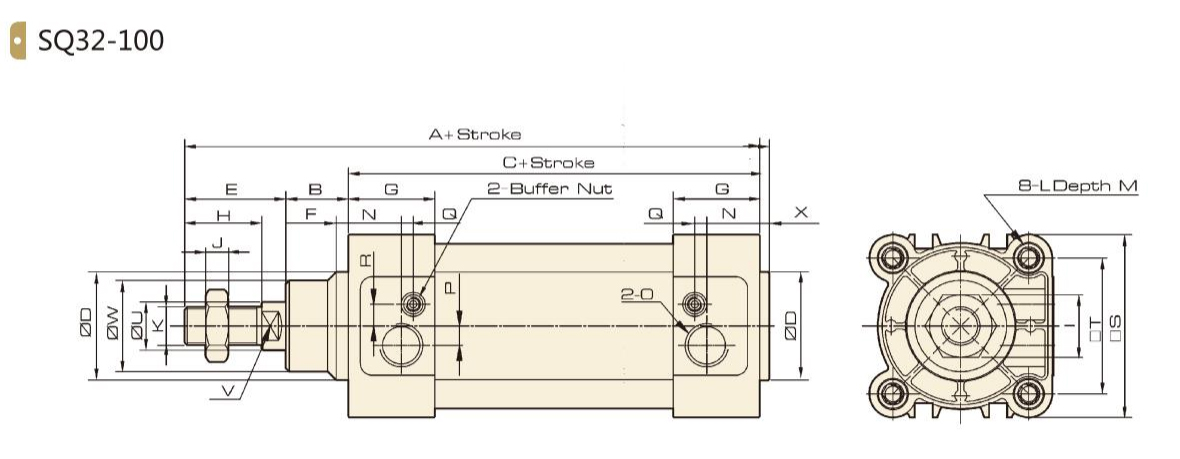

Gesamtdimension
Dimension
|
Bohrung /Symbol |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
|
32 |
143 |
16 |
94 |
30 |
33 |
4 |
25 |
22 |
17 |
6 |
M10x1.25 |
M6 |
|
40 |
159 |
20 |
105 |
35 |
34 |
4 |
29.5 |
24 |
17 |
7 |
M12X1.25 |
M6 |
|
50 |
175 |
27 |
107 |
40 |
42.5 |
5 |
32 |
32 |
23 |
8 |
M16X1.5 |
M8 |
|
63 |
190 |
26 |
122 |
45 |
42 |
5 |
36 |
32 |
23 |
8 |
M16X1.5 |
M8 |
|
80 |
214 |
35 |
127 |
45 |
53 |
6 |
37 |
40 |
26 |
10 |
M20X1.5 |
M10 |
|
100 |
229 |
40 |
137 |
55 |
52 |
6 |
39 |
40 |
26 |
10 |
M20X1.5 |
M10 |
|
Bohrung /Symbol |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V |
W |
X |
|
32 |
12 |
15 |
G1/8 |
5 |
3 |
6.5 |
45 |
32.5 |
12 |
10 |
25 |
4 |
|
40 |
12 |
17.5 |
G1/4 |
7 |
3 |
7 |
52 |
38 |
16 |
13 |
33 |
4 |
|
50 |
12 |
20 |
G1/4 |
7 |
3 |
9 |
65 |
46.5 |
20 |
17 |
36 |
4 |
|
63 |
12 |
22 |
G3/8 |
8 |
5 |
9 |
76 |
56.5 |
20 |
17 |
38 |
4 |
|
80 |
15 |
23 |
G3/8 |
10 |
5 |
12 |
94 |
72 |
25 |
22 |
43 |
4 |
|
100 |
15 |
26 |
GL/2 |
10 |
5 |
14 |
112 |
89 |
25 |
22 |
43.5 |
4 |
*Die Installationsdimension von Super Economy $ O -Serie Zylinder ist der gleiche wie der SI -Serie -Zylinder, und alle Zylinderzubehör und Sensorschalter können mit Si -Zylinder teilen.
