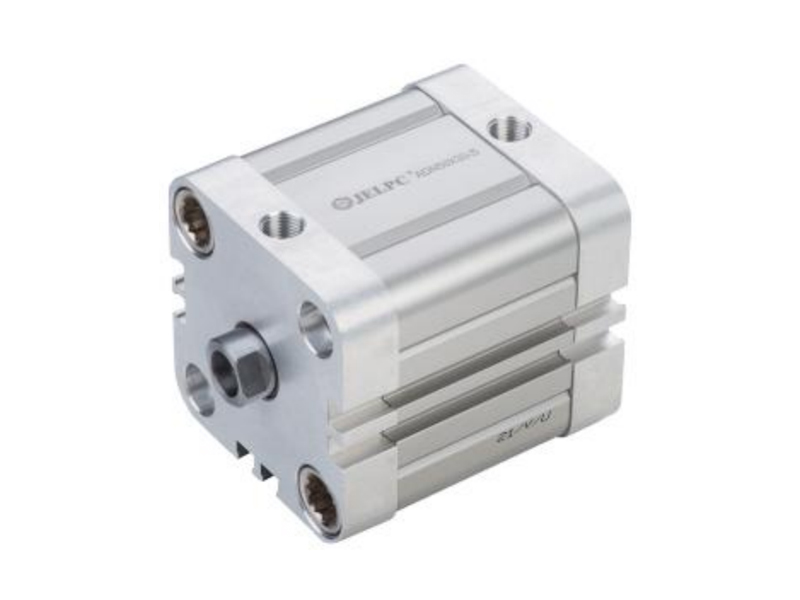

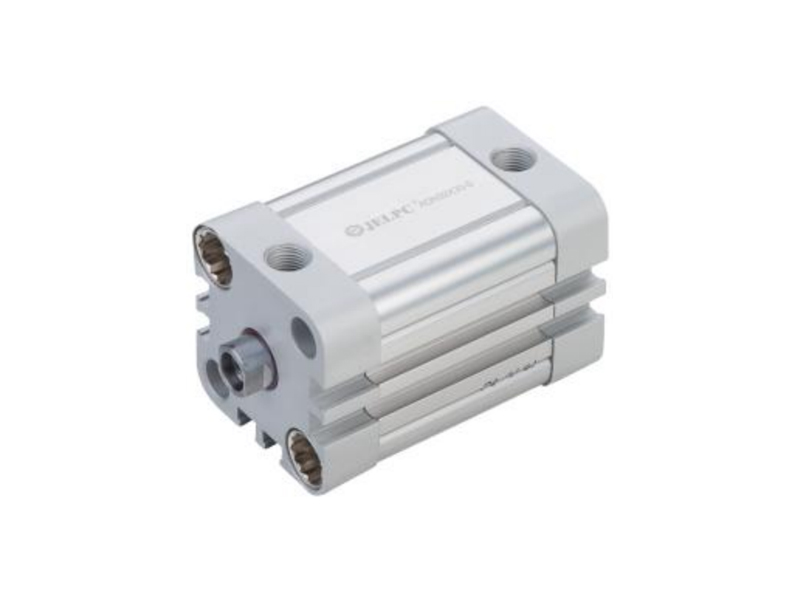

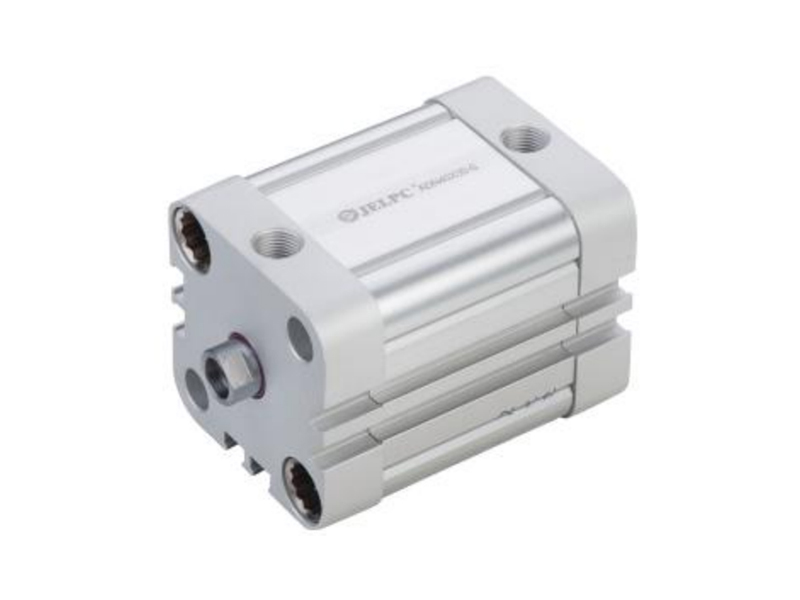

Eigenschaften:
1. ADN -Serie Compact Cylinder Accord WithLSO21287 Standard.
2. Zylinder der ADN -Serie mit kompakter Struktur, abgeleitete Viele Varietyp -Typn und eine breite Palette von Anwendungen.
3. Beide Ende verwenden Gummiseil, um die verbleibende Energie der Hochgeschwindigkeitsbewegung und des Maschinenzyklus zu absorbieren.
4. Jedes Verarmsweg hat eine große Anzahl von Zubehör, daher ist es sehr ein Beispiel.

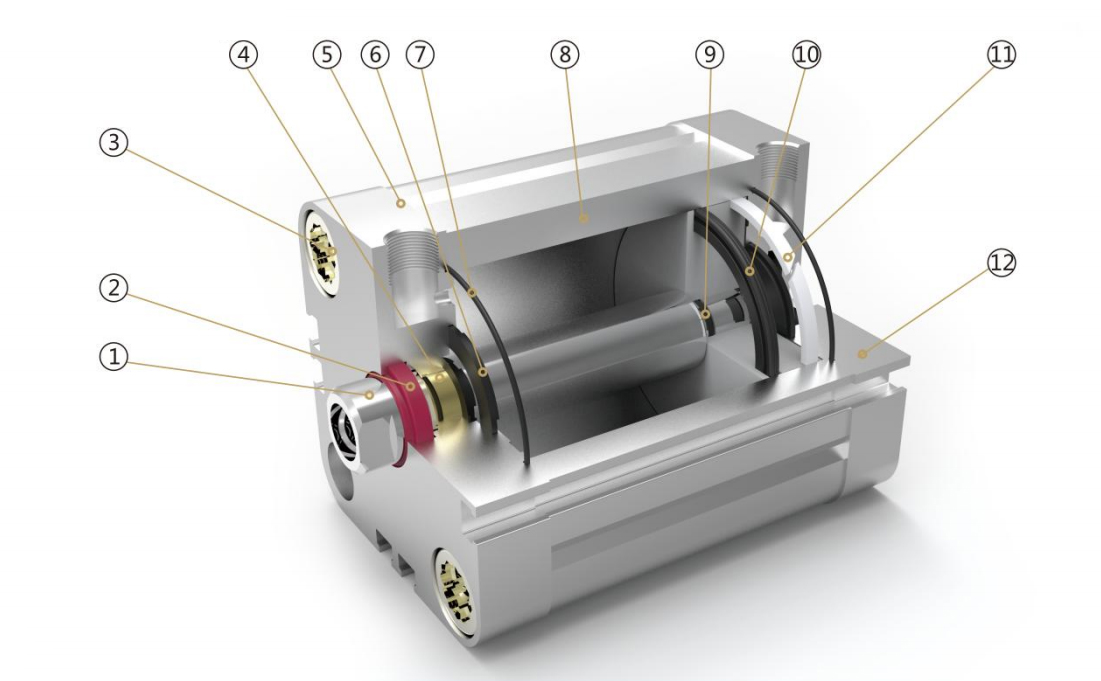

Interne Struktur
Teile
| Nummer | Name | Nummer | Name |
| 1 | Kolbenstangestange | 7 | O Ring |
| 2 | Wellenabdichtung | 8 | Zylinderlaufbuchse |
| 3 | Deckelschraube | 9 | O Ring |
| 4 | DU-Lager | 10 | Kolbendichtung |
| 5 | Vorderdeckel | 11 | Gleitdichtung |
| 6 | Kollisionsschutzdichtung | 12 | Rückdeckel |

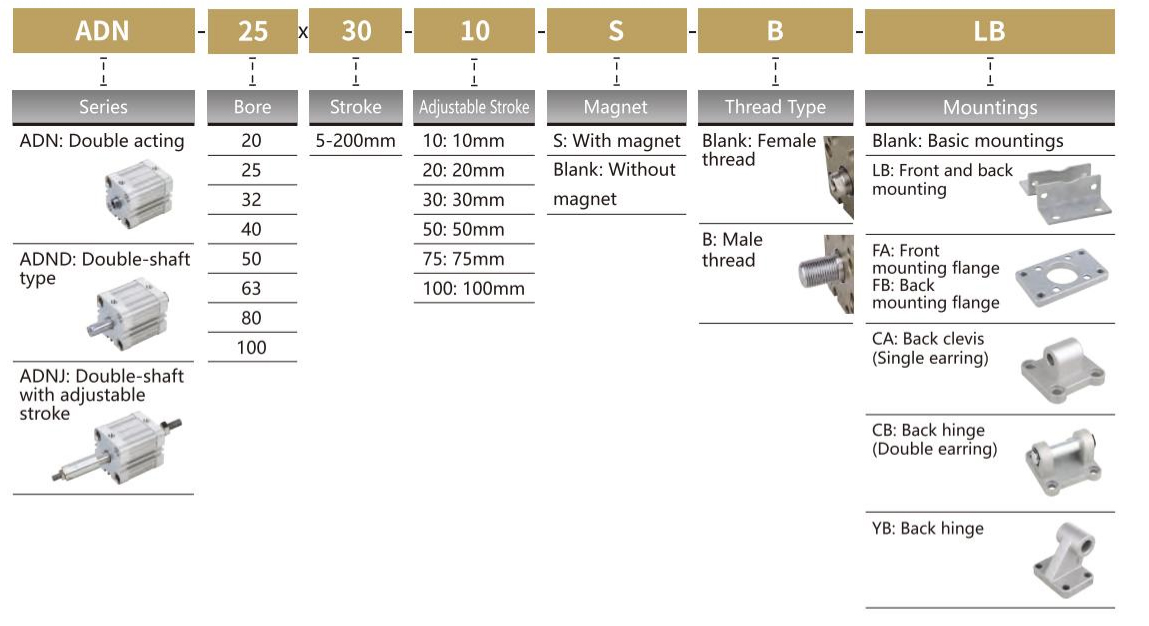

Bestellcode

*Sensormodell JEL-30, finden Sie in P173 für den spezifischen Bestellcode.
Spezifikation
|
Bohrung (MM) |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Betrieb |
Doppeltwirkend |
|||||||
|
Arbeitsmedium |
Luft |
|||||||
|
Betriebsdruckbereich |
0,1 〜1.0Mpa |
|||||||
|
Beweisdruck |
1,5 MPA |
|||||||
|
Betriebstemperaturbereich |
-20 〜80 ° C. |
|||||||
|
Betriebsgeschwindigkeitsbereich |
30 〜500 mm/s |
|||||||
|
Anschlussterminalgröße |
M5x0.8 |
G1/8 " |
||||||
Schlaganfall
| Bohrung | Standardschlag | Max.stroke | |
| ADN/ADNJ ADND |
20 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 | 100 |
| 25 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 | 150 | |
| 32/40 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 200 200 2000 200 2000 90 100 110 120 125 160 175 200 2000 2000 200 200 2000 90 100 110 120 125 150 175 200 | 200 | |
| 50/63 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 | 250 | |
| 80/100 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 | 300 | |
| TADN | 20/25/32/40/50/63/80 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 | 100 |

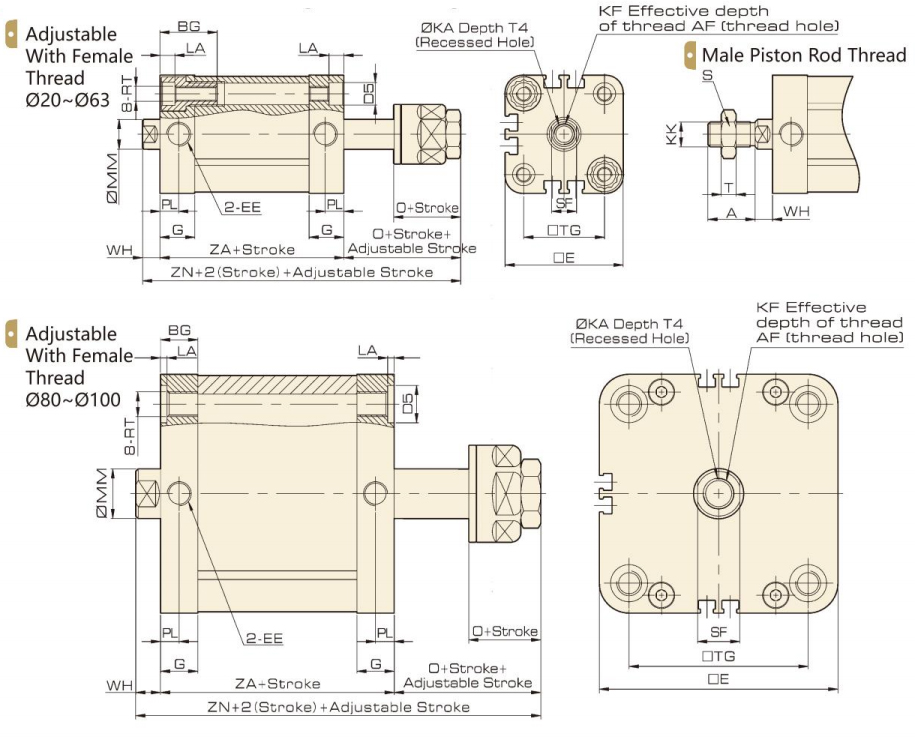

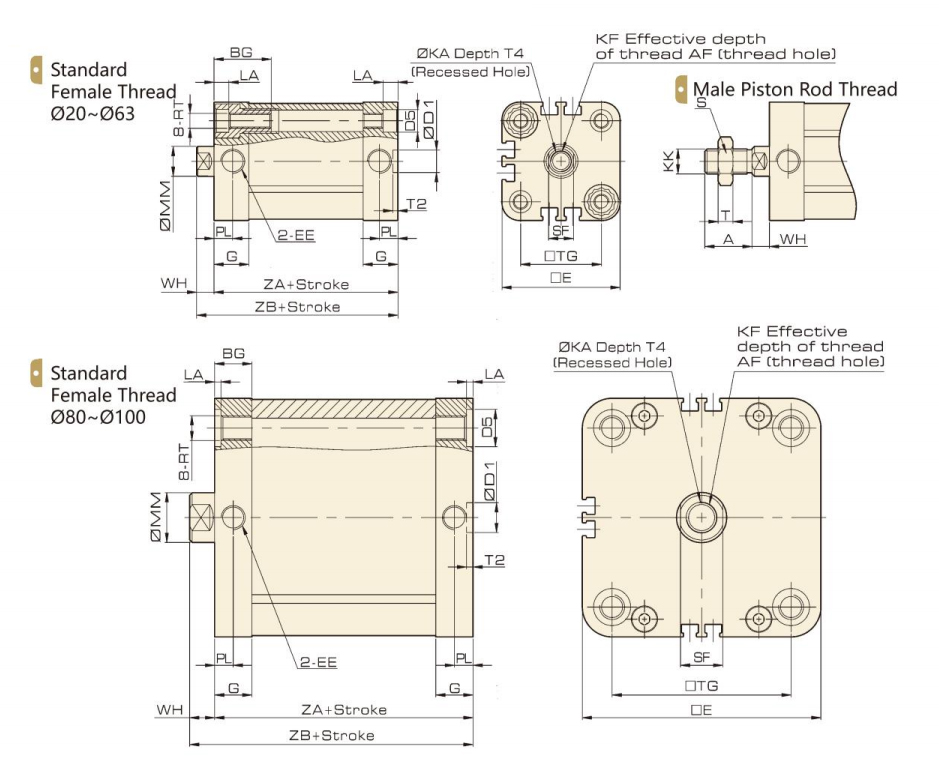

Gesamtdimension
Adn ∅20 ~ ∅100 ohne Magnet/mit Magne

Dimension
|
Bohrung/Symbol |
Hub Reichweite (MM) |
A |
AF |
BG Min. |
D1 |
D5 |
E |
EE |
G |
KA |
KF |
KK |
LA |
|
20 |
5-200 |
16 |
14 |
15 |
9 |
9 |
36 |
M5 |
10.5 |
6.5 |
M6x1 |
M8x1.25 |
5 |
|
25 |
40 |
11 |
|||||||||||
|
32 |
19 |
16 |
16 |
47.5 |
GL/8 |
14 |
8.5 |
M8x1.25 |
M10x1.25 |
||||
|
40 |
55 |
||||||||||||
|
50 |
22 |
20 |
12 |
12 |
66 |
10.5 |
M10x1.5 |
M12X1.25 |
|||||
|
63 |
78.3 |
||||||||||||
|
80 |
28 |
17 |
- |
96 |
15 |
12.5 |
M12X1.75 |
M16X1.5 |
- |
||||
|
100 |
116 |
21 |
| Bohrung/Symbol | MM | Pl | RT | S | Sf | T | T2 | T4 | TG | WH | ZA | ZB |
| 20 | 10 | 5 | M5 × 0,8 | 12 | 9 | 5 | 2.1 | 2.6 | 22 | 6 | 37 | 43 |
| 25 | 26 | 39 | 45 | |||||||||
| 32 | 12 | 7.5 | M6 × 1 | 17 | 10 | 6 | 3.3 | 32.5 | 7 | 44 | 51 | |
| 40 | 38 | 45 | 52 | |||||||||
| 50 | 16 | M8 × 1,25 | 13 | 7 | 2.6 | 4.7 | 46.5 | 8 | 53 | |||
| 63 | 56.5 | 49 | 57 | |||||||||
| 80 | 20 | M10 × 1,5 | 23 | 17 | 8 | 6.1 | 72 | 10 | 54 | 64 | ||
| 100 | 89 | 67 | 77 |

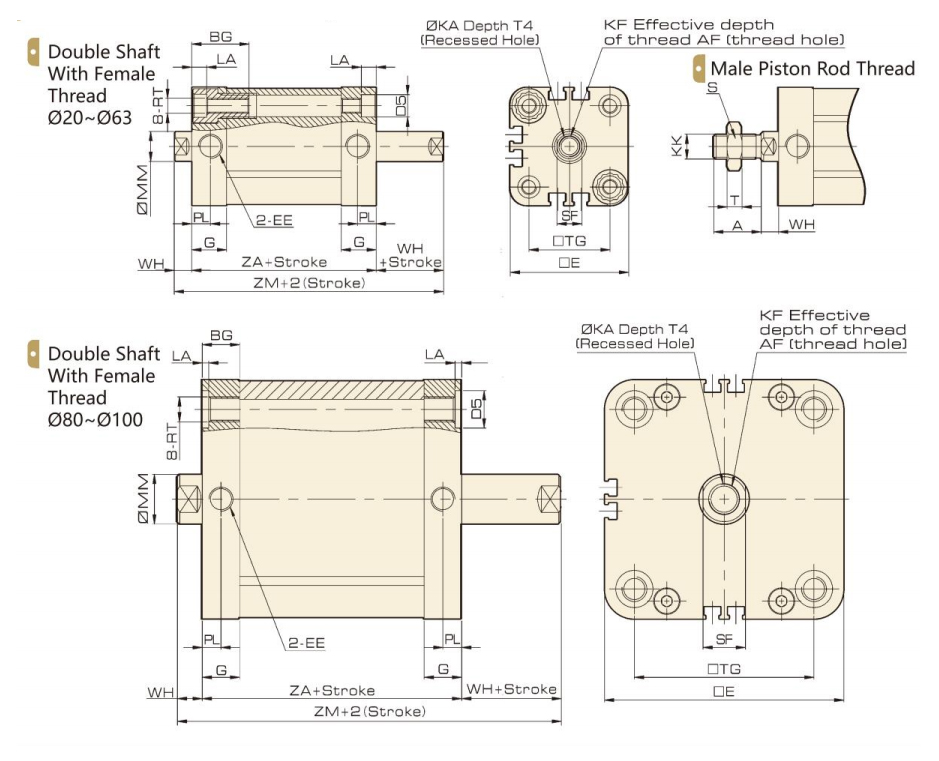

Gesamtdimension
Adnd ∅20 ~ ∅100 ohne Magnet/mit Magnet

Dimension
|
Bohrung/Symbol |
Hub -Reichweite (Mm) |
A |
AF |
BG Min. |
D5 |
E |
EE |
G |
KA |
KF |
KK |
LA |
|
20 |
5-200 |
16 |
14 |
15 |
9 |
36 |
M5 |
10.5 |
6.5 |
M6x1 |
M8x1.25 |
5 |
|
25 |
40 |
11 |
||||||||||
|
32 |
19 |
16 |
16 |
47.5 |
GL/8 |
14 |
8.5 |
M8x1.25 |
M10x1.25 |
|||
|
40 |
55 |
|||||||||||
|
50 |
22 |
20 |
12 |
66 |
10.5 |
M10x1.5 |
M12X1.25 |
|||||
|
63 |
78.3 |
|||||||||||
|
80 |
28 |
17 |
- |
96 |
15 |
12.5 |
M12X1.75 |
M16X1.5 |
- |
|||
|
100 |
116 |
21 |
|
Bohrung/Symbol |
MM |
PI |
RT |
S |
SF |
T |
T4 |
TG |
WH |
ZA |
ZM |
|
20 |
10 |
5 |
M5x0.8 |
12 |
9 |
5 |
2.6 |
22 |
6 |
37 |
43 |
|
25 |
26 |
39 |
45 |
||||||||
|
32 |
12 |
7.5 |
M6x1 |
17 |
10 |
6 |
3.3 |
32.5 |
7 |
44 |
58 |
|
40 |
38 |
45 |
59 |
||||||||
|
50 |
16 |
M8x1.25 |
13 |
7 |
4.7 |
46.5 |
8 |
61 |
|||
|
63 |
56.5 |
49 |
65 |
||||||||
|
80 |
20 |
M10x1.5 |
23 |
17 |
8 |
6.1 |
72 |
10 |
54 |
74 |
|
|
100 |
89 |
67 |
87 |
Gesamtdimension
Adnj ∅20 ~ ∅100 ohne Magnet/mit Magnet

Dimension
|
Bohrung/Symbol |
Hub -Reichweite (MM) |
A |
AF |
BG Min. |
D5 |
E |
EE |
G |
KA |
KF |
KK |
LA |
|
20 |
5-200 |
16 |
14 |
15 |
9 |
36 |
M5 |
10.5 |
6.5 |
M6x1 |
M8x1.25 |
5 |
|
25 |
40 |
11 |
||||||||||
|
32 |
19 |
16 |
16 |
47.5 |
GL/8 |
14 |
8.5 |
M8x1.25 |
M10x1.25 |
|||
|
40 |
55 |
|||||||||||
|
50 |
22 |
20 |
12 |
66 |
10.5 |
M10x1.5 |
M12X1.25 |
|||||
|
63 |
78.3 |
|||||||||||
|
80 |
28 |
17 |
- |
96 |
15 |
12.5 |
M12X1.75 |
M16X1.5 |
- |
|||
|
100 |
116 |
21 |
| Bohrung/Symbol | MM | O | Pl | RT | S | SF | T | T4 | TG | WH | ZA | ZN |
| 20 | 10 | 19 | 5 | M5 × 0,8 | 12 | 9 | 5 | 2.6 | 22 | 6 | 37 | 62 |
| 25 | 26 | 39 | 64 | |||||||||
| 32 | 12 | 27 | 7.5 | M6 × 1 | 17 | 10 | 6 | 3.3 | 32.5 | 7 | 44 | 78 |
| 40 | 38 | 45 | 79 | |||||||||
| 50 | 16 | 28 | M8 × 1,25 | 13 | 7 | 4.7 | 46.5 | 8 | 81 | |||
| 63 | 56.5 | 49 | 85 | |||||||||
| 80 | 20 | 29 | M10 × 1,5 | 23 | 17 | 8 | 6.1 | 72 | 10 | 54 | 93 | |
| 100 | 89 | 67 | 96 |
