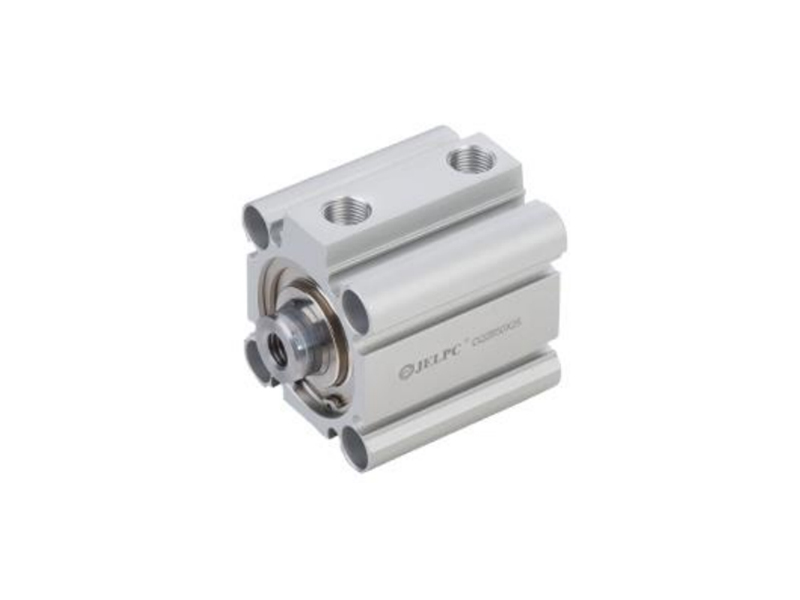

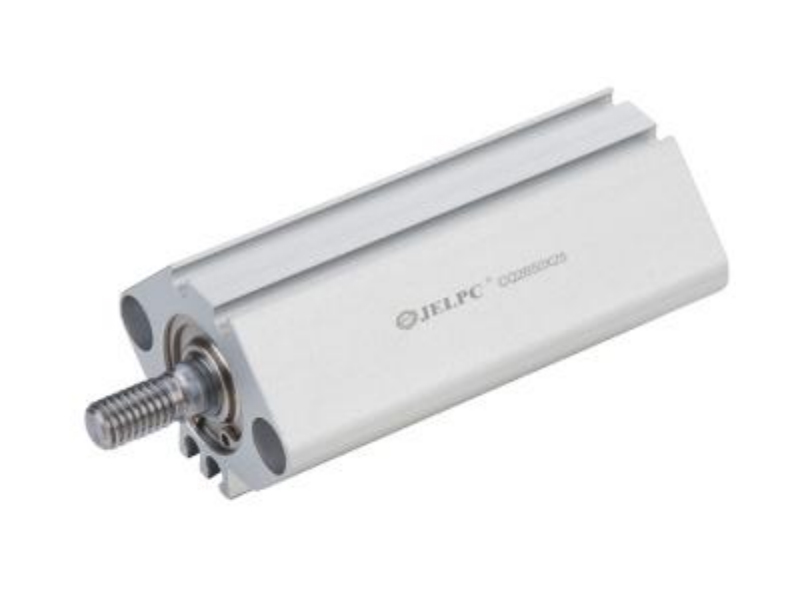

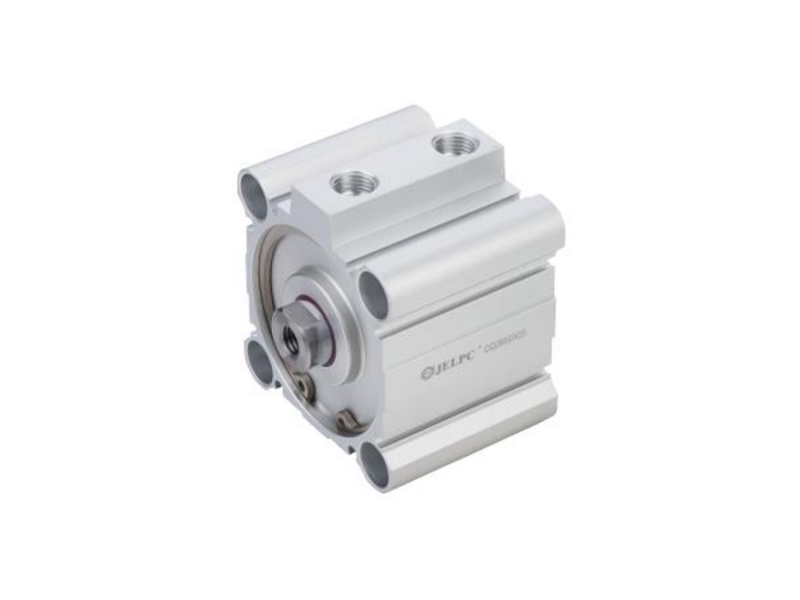

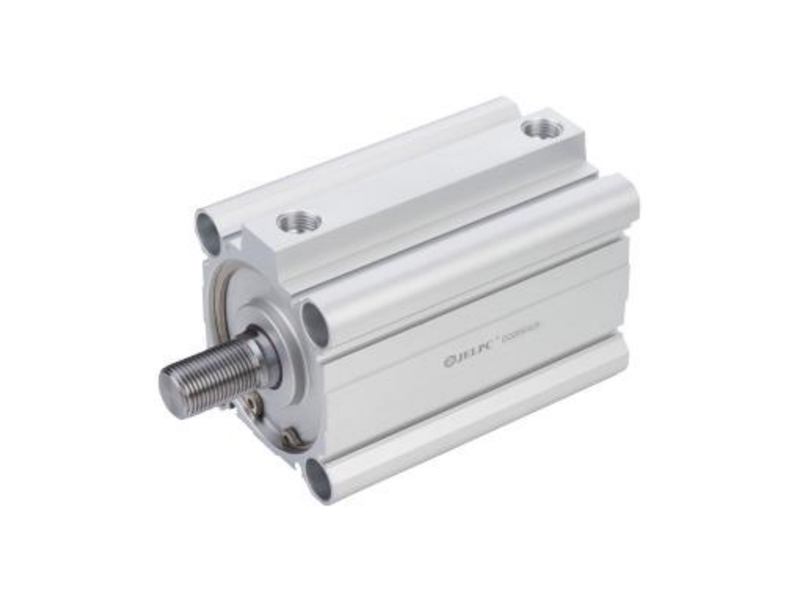

Kompaktzylinder der CQ2 -Serie

Eigenschaften:

1.Verbesserte Anpassungsfähigkeit des Produkts an verschiedene Anwendungen und Umgebungen durch präzise polierte Kolbenstange zur Verlängerung der Lebensdauer des vorderen Staubrings.
2.Strukturoptimierung für einen reibungslosen Produktbetrieb.
3.Neuer Nietprozess für Kolbenstange und Gehäuse zur Verbesserung der Produktqualität.
4.In Zusammenarbeit mit der Unternehmensfarbgestaltung wurde das Produkt mit neuem Farbkonzept und verfeinerten optischen Details ausgestattet.

Kontaktieren Sie uns PDF-Download

Produktparameter
Produktgröße

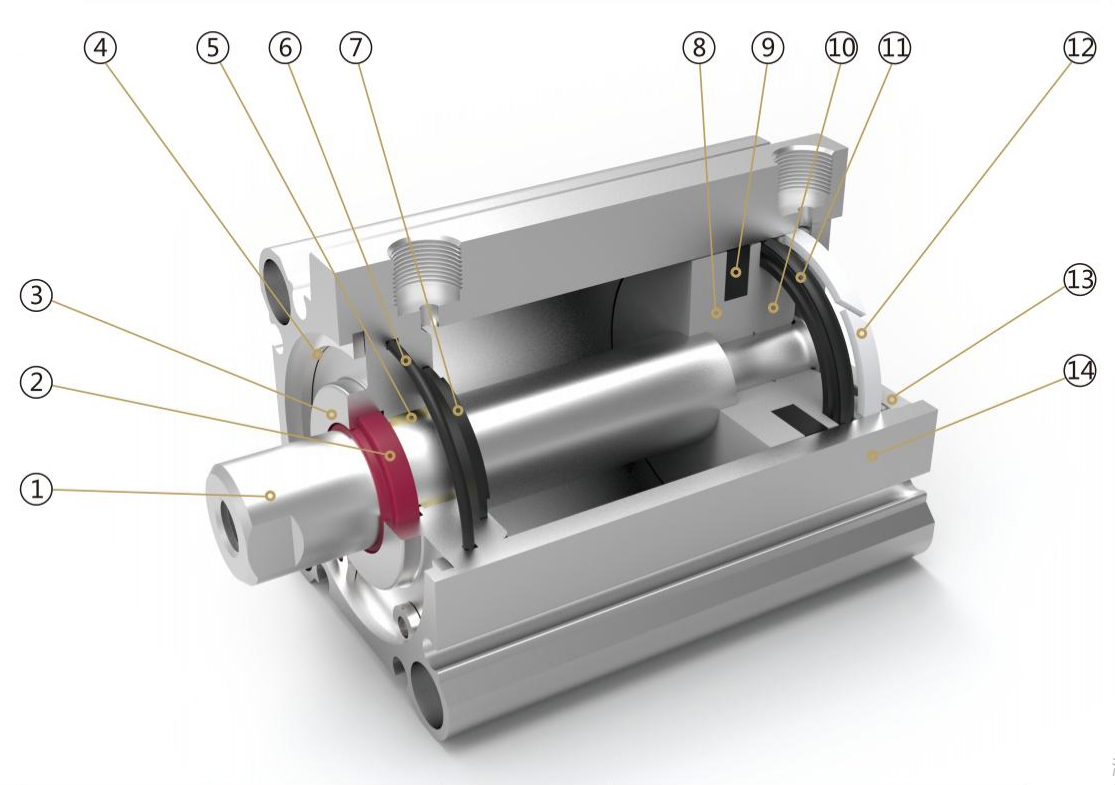

Interne Struktur

Teile

Nummer	Name	Nummer	Name
1	Kolbenstangestange	8	Kolbenstange
2	Wellenabdichtung	9	Magnet
3	Vorderdeckel	10	Magnetbasis
4	Sicherungsring (C-Ring)	11	Kolbendichtung
5	DU-Lager	12	Gleitdichtung
6	O Ring	13	Rückdeckel
7	Kollisionsschutzdichtung	14	Gehäuse

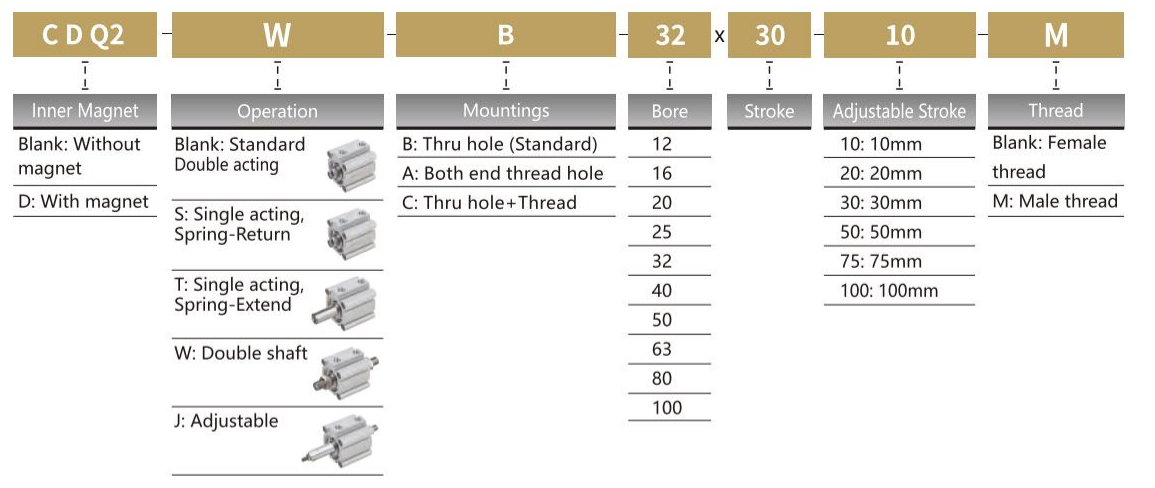

Bestellcode

*Sensormodell JEL- - - -07, finden Sie in P173 für den spezifischen Bestellcode.

Spezifikation

Bohrung (MM)		12	16	20	25	32	40	50	63	80	100
Betrieb		Doppeltwirkend
		Einfache Wirkung mit Federrückstellung (Spring-out) / Einfache Wirkung mit Federvorspannung (Spring-in)								-
Arbeitsmedium
Betriebsdruckbereich	Doppeltwirkend	0,1 ~ 1,0 mPa
	Einfachwirkend	0,2 ~ 0,9 mPa								-
Beweisdruck		1,5 MPA
Betriebstemperaturbereich		-20 ~ 80 ℃
Betriebsgeschwindigkeitsbereich	Doppeltwirkend	30 ~ 500 mm/s					30 ~ 350 mm/s		30 ~ 250 mm/s
	Einfachwirkend	50 ~ 500 mm/s								-
Anschlussterminalgröße		M5x0.8				G1/8		G1/4		G3/8

Schlaganfall

Bohrung			Standardschlag	Max. Schlaganfall
CQ2	12/16	Magnetisch	5 10 15 20 25 30	30
CQ2	20/25		5 10 15 20 25 30 35 40 45 50	50
CQ2/TCQ2	32/40/50/63/80/100		5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	100
CQ2S/CQ2T	12/16	Einfachwirkend	5 10 15 20	20
CQ2S/CQ2T	20/25/32/40/50/63	Einfachwirkend	5 10 15 20 25 30	30
CQ2A	32/40/50/63/80/100	Langer Schlag	125 150 175 200 225 250 275 300	300

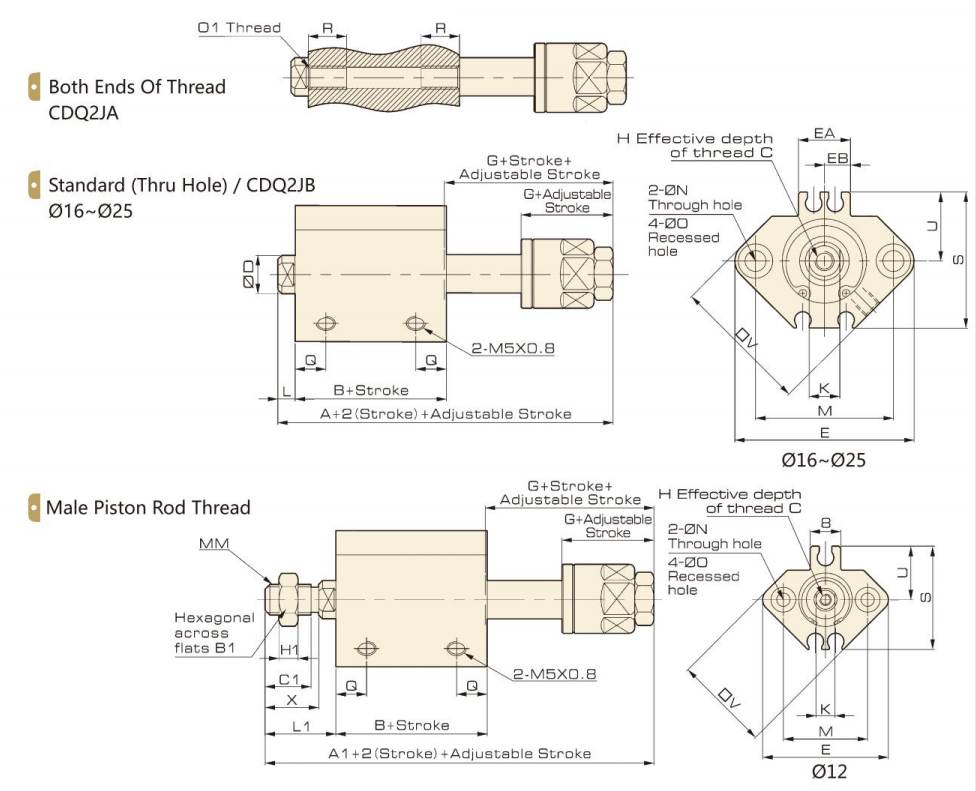

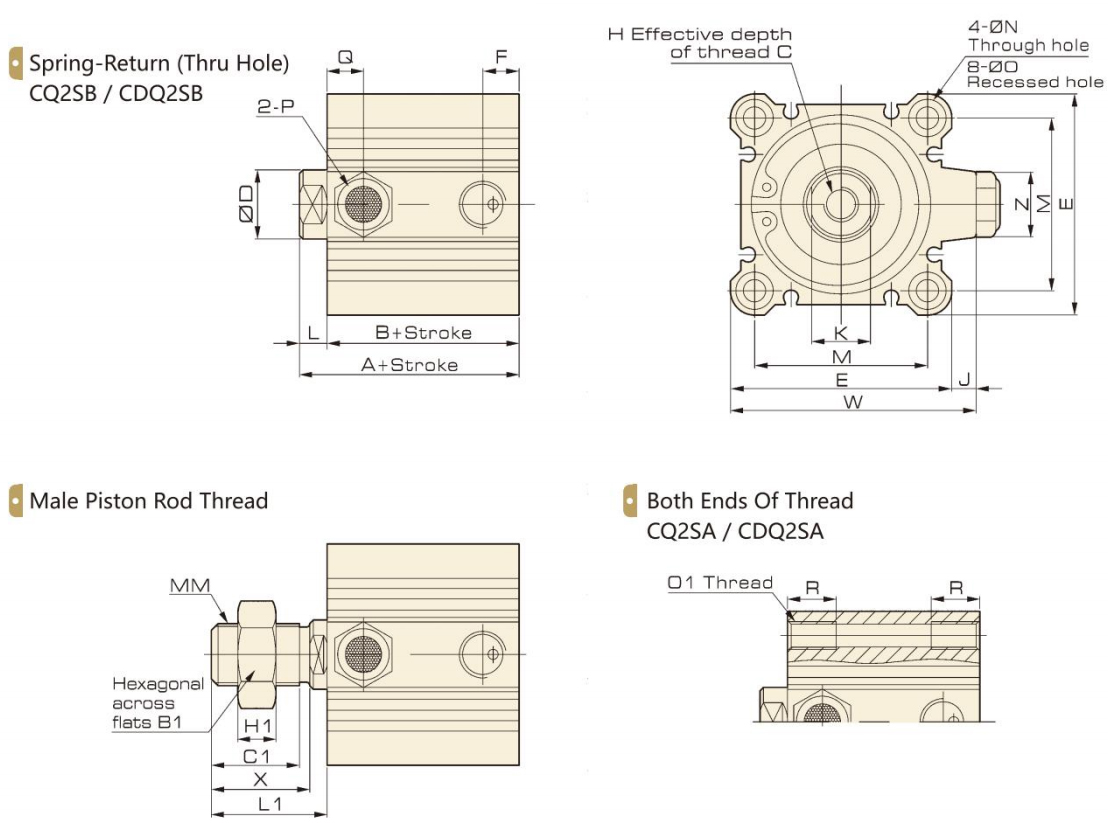

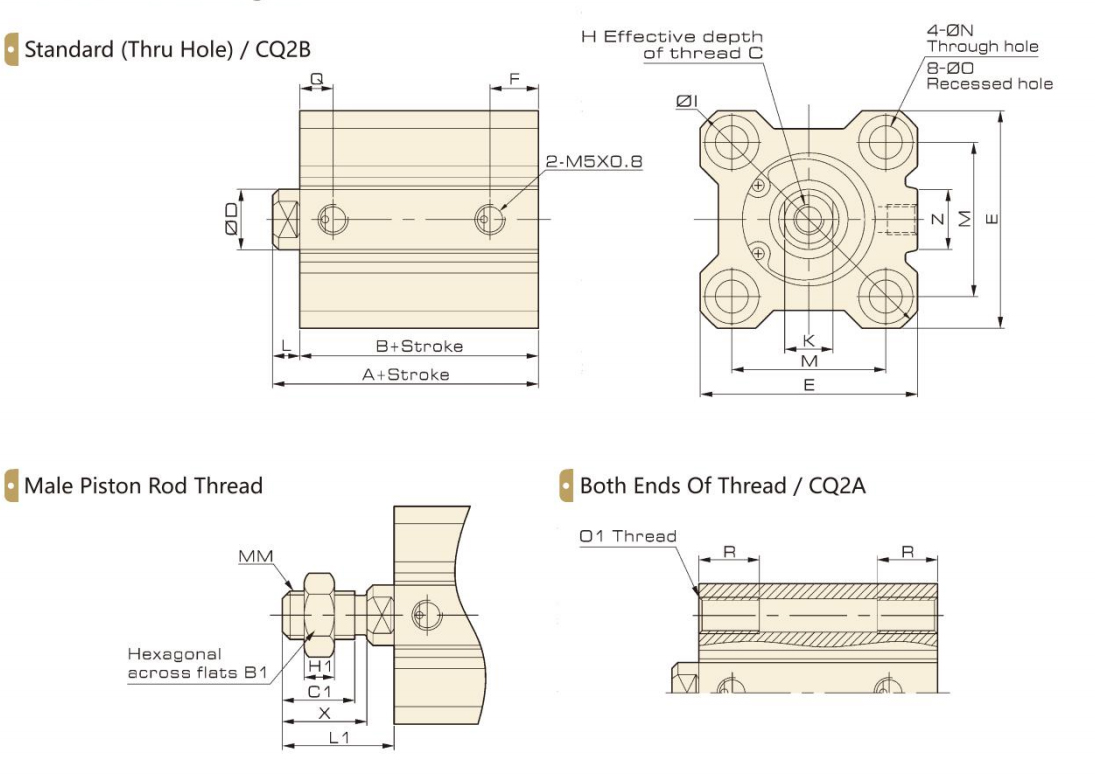

Gesamtdimension

∅12 ~ ∅25 ohne Magnet

Dimension

Bohrung/Symbol	Hub ReiChweite (MM)	A	B	C	D	E	F	H	I	K	L	M
12	5 ~ 30	20.5	17	6	6	25	5	M3 × 0,5	32	5	3.5	15.5
16	5 ~ 30	22	18.5	8	8	29	5.5	M4 × 0,7	38	6	3.5	20
20	5 ~ 50	24	19.5	7	10	36	5.5	M5 × 0,8	47	8	4.5	25.5
25	5 ~ 50	27.5	22.5	12	12	40	5.5	M6 × 1	52	10	5	28

Bohrung/Symbol	N	O	Q	Z	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6,5 tief 3,5	7.5		8	9	4	14	M5 × 0,8	10.5	M4 × 0,7	7
16	3.5	6,5 tief 3,5	8	10	10	10	5	15.5	M6 × 1	12	M4 × 0,7	7
20	5.5	9 Deep 7	8	10	13	12	5	18.5	M8 × 1,25	14	M6 × 1	10
25	5.5	9 Deep 7	9	10	17	15	6	22.5	M10 × 1,25	17.5	M6 × 1	10

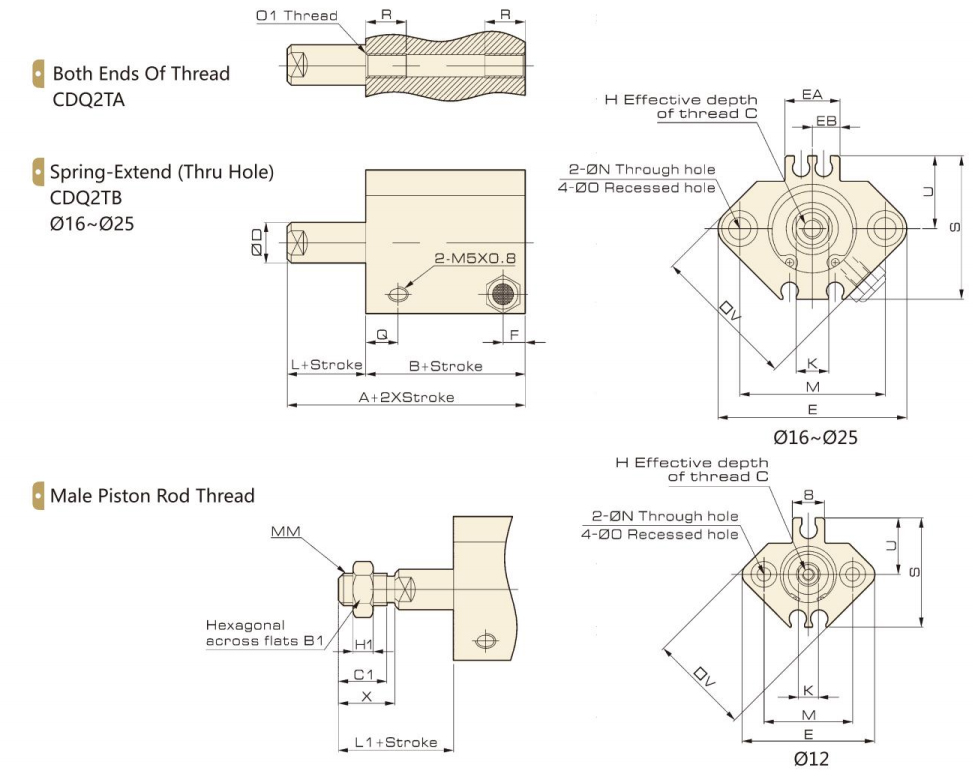

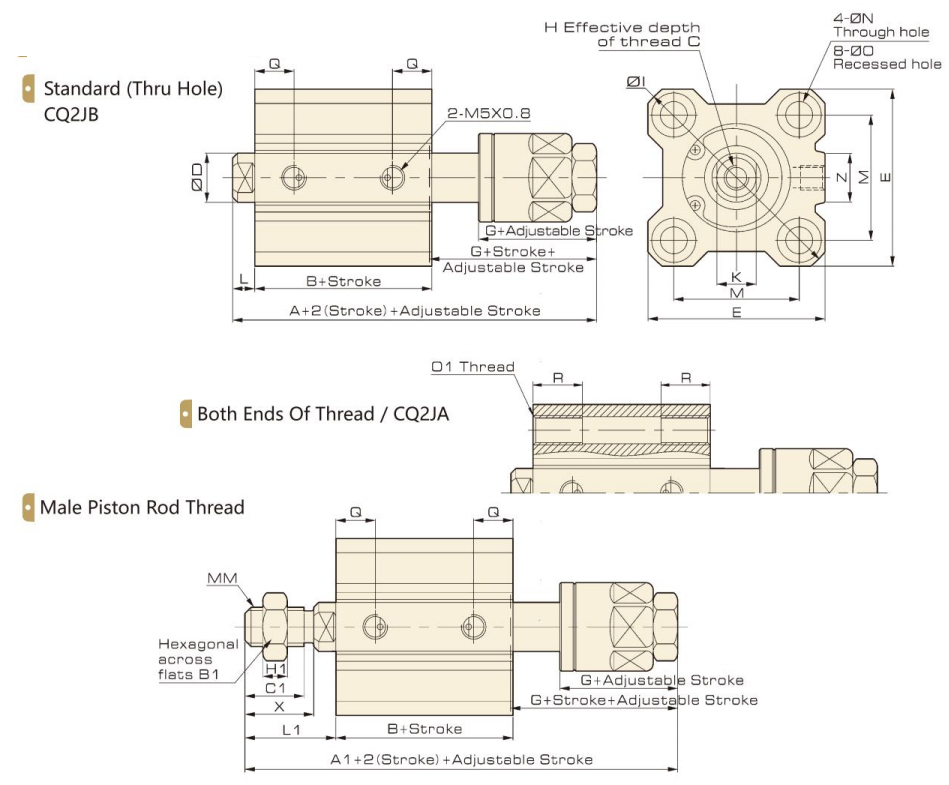

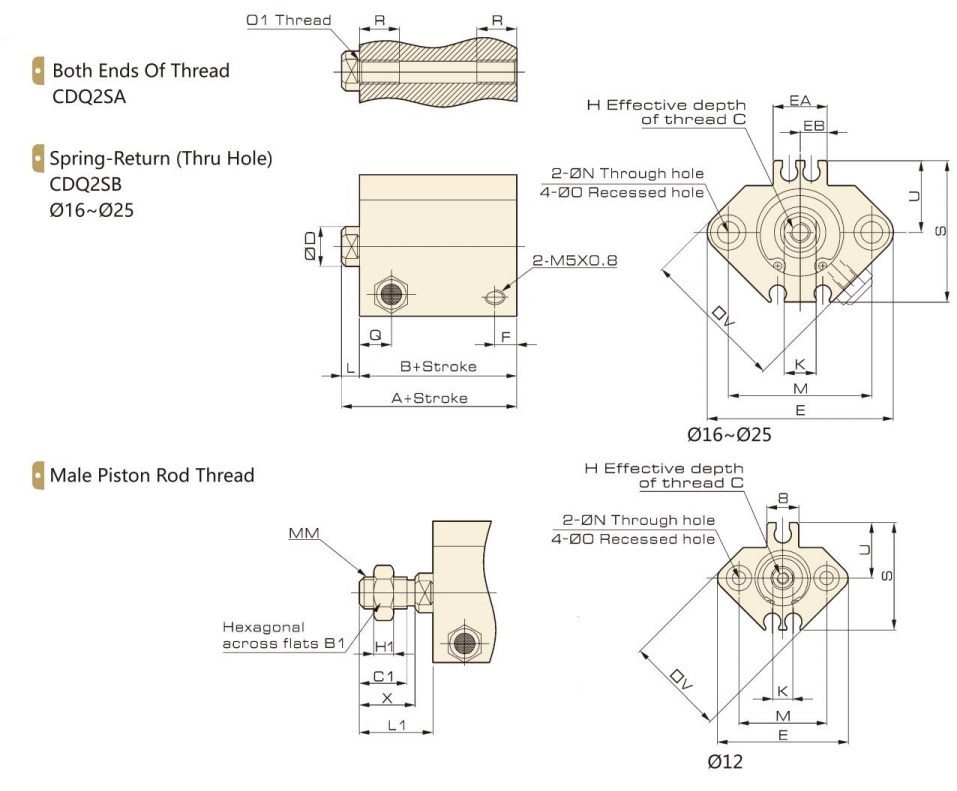

Gesamtdimension

∅12 ~ ∅25 ohne Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	A	B	C	D	E	F	H	I	K	L	M
12	5/10	30.5	27	6	6	25	5	M3x0.5	32	5	3.5	15.5
	15/20	40.5	37
16	5/10	32	28.5	8	8	29	5.5	M4x0.7	38	6	3.5	20
	15/20	42	38.5
20	5/10	34	29.5	7	10	36	5.5	M5x0.8	47	8	4.5	25.5
	15.020/25/30	44	39.5
25	5/10	37.5	32.5	12	12	40	5.5	M6x1	52	10	5	28
	15.020/25/30	47.5	42.5

Bohrung/Symbo	N	O	Q	Z	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6,5 tief 3,5	7.5	-	8	9	4	14	M5 × 0,8	10.5	M4 × 0,7	7
16	3.5	6,5 tief 3,5	8	10	10	10	5	15.5	M6 × 1	12	M4 × 0,7	7
20	5.5	9 Deep 7	8	10	13	12	5	18.5	M8 × 1,25	14	M6 × 1	10
25	5.5	9 Deep 7	9	10	17	15	6	22.5	M10 × 1,25	17.5	M6 × l	10

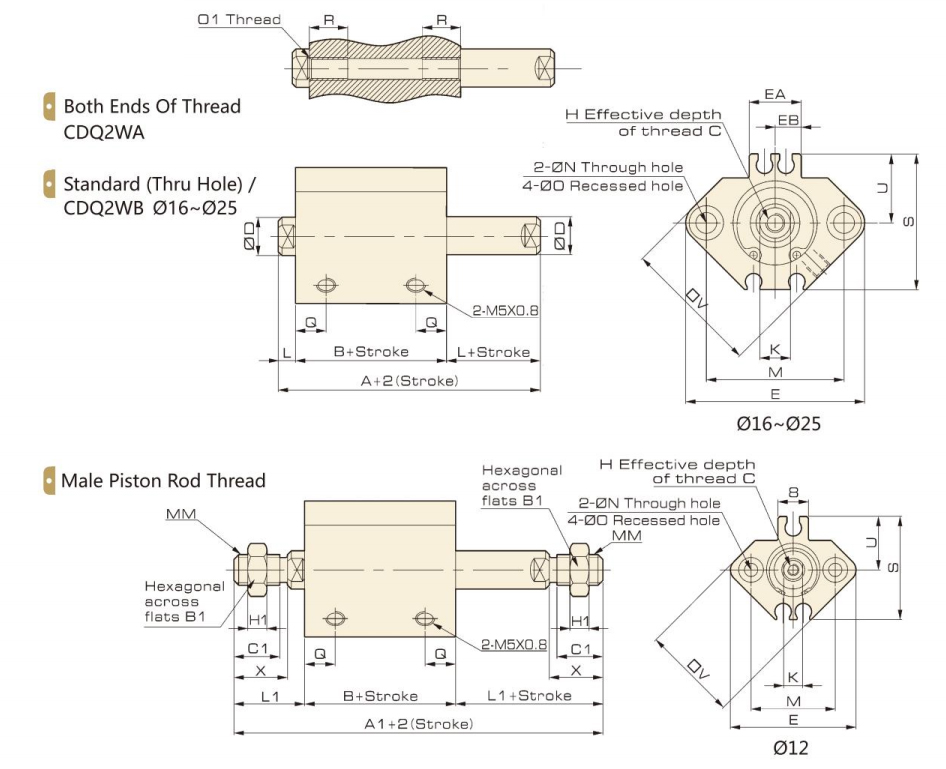

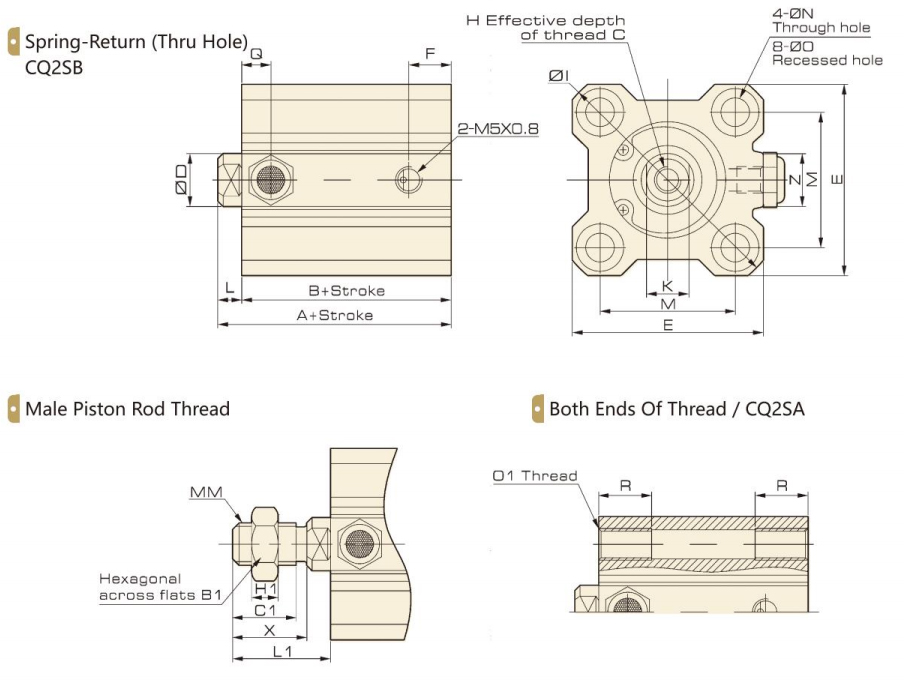

Gesamtdimension

∅12 ~ ∅25 ohne Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	A	B	C	D	E	F	H	I	K	L	M
12	5/10	30.5	27	6	6	25	5	M3x0.5	32	5	3.5	15.5
	15/20	40.5	37
16	5/10	32	28.5	8	8	29	5.5	M4x0.7	38	6	3.5	20
	15/20	42	38.5
20	5/10	34	29.5	7	10	36	5.5	M5x0.8	47	8	4.5	25.5
	15.020/25/30	44	39.5
25	5/10	37.5	32.5	12	12	40	5.5	M6x1	52	10	5	28
	15.020/25/30	47.5	42.5

Bohrung/Symbol	N	O	Q	Z	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6,5 tief 3,5	7.5	-	8	9	4	14	M5 × 0,8	10.5	M4 × 0,7	7
16	3.5	6,5 tief 3,5	8	10	10	10	5	15.5	M6 × 1	12	M4 × 0,7	7
20	5.5	9 Deep 7	8	10	13	12	5	18.5	M8 × 1,25	14	M6 × 1	10
25	5.5	9 Deep 7	9	10	17	15	6	22.5	M10 × 1,25	17.5	M6 × 1	10

Gesamtdimension

∅12 ~ ∅25 ohne Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	A	B	C	D	E	H	I	K	L	M	N
12	5 ~ 30	32.2	25.2	6	6	25	M3 × 0,5	32	5	3.5	15.5	3.5
16	5 ~ 30	33	26	8	8	29	M4 × 0,7	38	6	3.5	20	3.5
20	5 ~ 50	35	26	7	10	36	M5 × 0,8	47	8	4.5	25.5	5.5
25	5 ~ 50	39	29	12	12	40	M6 × 1	52	10	5	28	5.5

Bohrung/Symbol	O	Q	Z	A1	B1	C1	H1	L1	MM	X	O1	R
12	6,5 tief 3,5	9	-	43.2	8	9	4	14	M5 × 0,8	10.5	M4 × 0,7	7
16	6,5 tief 3,5	9.5	10	57	10	10	5	15.5	M6 × 1	12	M4 × 0,7	7
20	9 Deep 7	8	10	63	13	12	5	18.5	M8 × 1,25	14	M6 × 1	10
25	9 Deep 7	9	10	74	17	15	6	22.5	M10 × 1,25	17.5	M6 × 1	10

Gesamtdimension

∅12 ~ ∅25 ohne Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	A	B	C	D	E	G	H	I	K	L	M	N
12	5-30	45.2	25.2	6	6	25	17	M3x0.5	32	5	3.5	15.5	3.5
16	5-30	50	26	8	8	29	21	M4x0.7	38	6	3.5	20	3.5
20	5-50	54	26	7	10	36	24	M5x0.8	47	8	4.5	25.5	5.5
25	5-50	60.5	29	12	12	40	27	M6xl	52	10	5	28	5.5

Bohrung/Symbol	O	Q	Z	A1	B1	C1	H1	L1	MM	X	O1	R
12	6,5 tief 3,5	9	-	55.7	8	9	4	14	M5 × 0,8	10.5	M4 × 0,7	7
16	6,5 tief 3,5	9.5	10	62	10	10	5	15.5	M6 × 1	-	M4 × 0,7	7
20	9 Deep 7	8	10	68	13	12	5	18.5	M8 × 1,25	14	M6 × 1	10
25	9 Deep 7	9	10	78	17	15	6	22.5	M10 × 1,25	17.5	M6 × 1	10

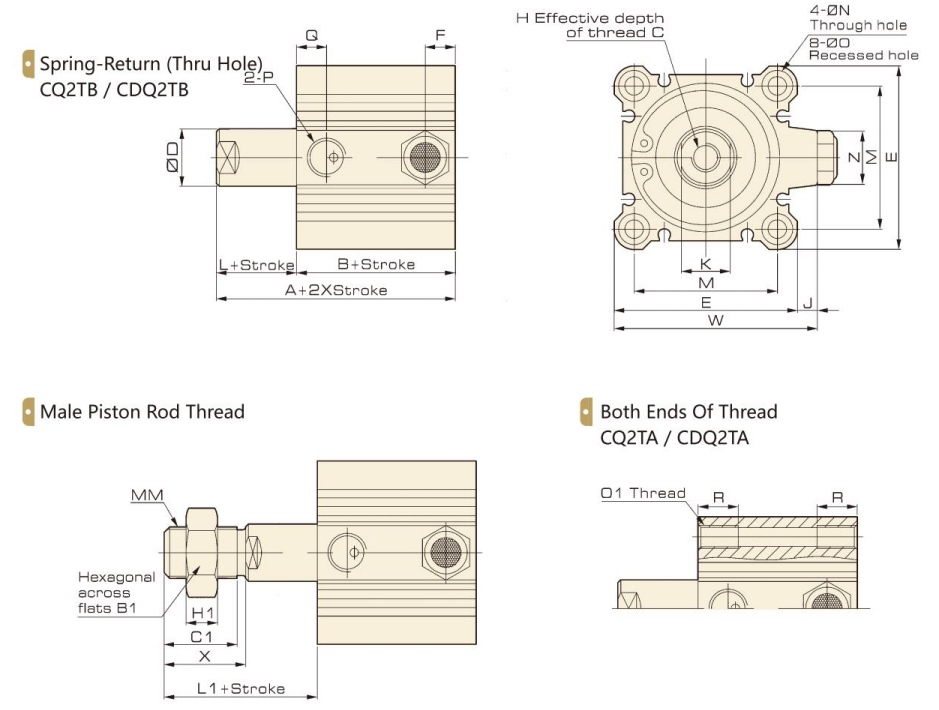

Gesamtdimension

∅12 ~ ∅25 ohne Magnet

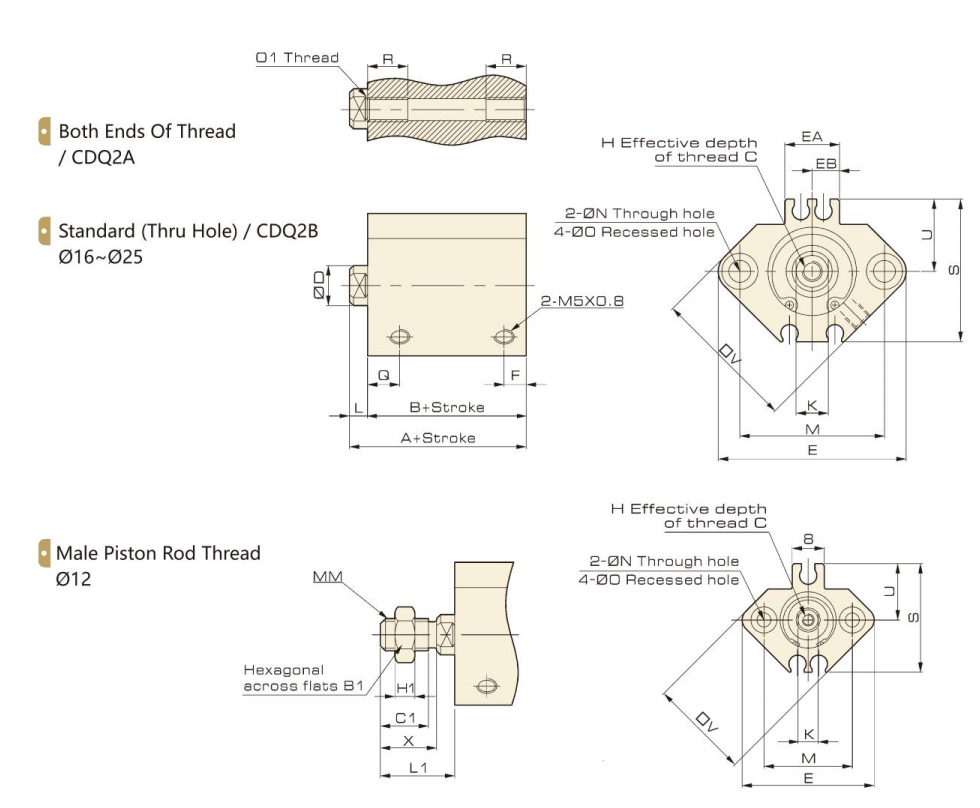

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	A	B	C	D	E	EA	EB	F	H	K	L	M	N
12	5 ~ 30	31.5	28	6	6	33	-	-	7	M3 × 0,5	5	3.5	22	3.5
16	5 ~ 30	34	30.5	8	8	37	13.2	6.6	5.5	M4 × 0,7	6	3.5	28	3.5
20	5 ~ 50	36	31.5	7	10	47	13.6	6.8	5.5	M5 × 0,8	8	4.5	36	5.5
25	5 ~ 50	37.5	32.5	12	12	52	13.6	6.8	5.5	M6 × 1	10	5	40	5.5

Bohrung/Symbol	O	Q	S	U	V	B1	C1	H1	L1	MM	X	O1	R
12	6,5 tief 3,5	9	27.5	14	25	8	9	4	14	M5 × 0,8	10.5	M4 × 0,7	7
16	6,5 tief 3,5	9.5	29.5	15	29	10	10	5	15.5	M6 × 1	12	M4 × 0,7	7
20	9 Deep 7	8	35.5	18	36	13	12	5	18.5	M8 × 1,25	14	M6 × 1	10
25	9 Deep 7	9	40.5	21	40	17	15	6	22.5	M10 × 1,25	17.5	M6 × 1	10

Gesamtdimension

∅12 ~ ∅25 mit Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	A	B	C	D	E	EA	EB	F	H	K	L	M
12	5/10	41.5	38	6	6	33	-	-	7	M3x0.5	5	3.5	22
	15/20	51.5	48
16	5/10	44	40.5	8	8	37	13.2	6.6	5.5	M4x0.7	6	3.5	28
	15/20	54	50.5
20	5/10	46	41.5	7	10	47	13.6	6.8	5.5	M5x0.8	8	4.5	36
	15.020/25/30	56	51.5
25	5/10	47.5	42.5	12	12	52	13.6	6.8	5.5	M6x1	10	5	40
	15.020/25/30	57.5	52.5

Bohrung/Symbol	N	O	Q	S	U	V	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6,5 tief 3,5	9	27.5	14	25	8	9	4	14	M5 × 0,8	10.5	M4 × 0,7	7
16	3.5	6,5 tief 3,5	9.5	29.5	15	29	10	10	5	15.5	M6 × 1	12	M4 × 0,7	7
20	5.5	9 Deep 7	8	35.5	18	36	13	12	5	18.5	M8 × 1,25	14	M6 × 1	10
25	5.5	9 Deep 7	9	40.5	21	40	17	15	6	22.5	M10 × 1,25	17.5	M6 × 1	10

Gesamtdimension

∅12 ~ ∅25 mit Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	A	B	C	D	E	EA	EB	F	H	K	L	M
12	5/10	41.5	38	6	6	33	-	-	7	M3x0.5	5	3.5	22
	15/20	51.5	48
16	5/10	44	40.5	8	8	37	13.2	6.6	5.5	M4x0.7	6	3.5	28
	15/20	54	50.5
20	5/10	46	41.5	7	10	47	13.6	6.8	5.5	M5x0.8	8	4.5	36
	15.020/25/30	56	51.5
25	5/10	47.5	42.5	12	12	52	13.6	6.8	5.5	M6x1	10	5	40
	15.020/25/30	57.5	52.5

Bohrung/Symbol	N	O	Q	S	U	V	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6,5 tief 3,5	9	27.5	14	25	8	9	4	14	M5 × 0,8	10.5	M4 × 0,7	7
16	3.5	6,5 tief 3,5	9.5	29.5	15	29	10	10	5	15.5	M6 × 1	12	M4 × 0,7	7
20	5.5	9 Deep 7	8	35.5	18	36	13	12	5	18.5	M8 × 1,25	14	M6 × 1	10
25	5.5	9 Deep 7	9	40.5	21	40	17	15	6	22.5	M10 × 1,25	17.5	M6 × 1	10

Gesamtdimension

∅12 ~ ∅25 mit Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	A	B	C	D	E	EA	EB	H	K	L	M	N	O
12	5-30	39.4	32.4	6	6	33	-	-	M3x0.5	5	3.5	22	3.5	6,5 tief 3,5
16	5-30	43	36	8	8	37	13.2	6.6	M4x0.7	6	3.5	28	3.5	6,5 tief 3,5
20	5-50	47	38	7	10	47	13.6	6.8	M5x0.8	8	4.5	36	5.5	9 Deep 7
25	5-50	49	39	12	12	52	13.6	6.8	M6xl	10	5	40	5.5	9 Deep 7

Bohrung/Symbol	Q	S	U	V	A1	B1	C1	H1	L1	MM	X	O1	R
12	9	27.5	14	25	60.4	8	9	4	14	M5 × 0,8	10.5	M4 × 0,7	7
16	9.5	29.5	15	29	67	10	10	5	15.5	M6 × 1	12	M4 × 0,7	7
20	8	35.5	18	36	75	13	12	5	18.5	M8 × 1,25	14	M6 × 1	10
25	9	40.5	21	40	84	17	15	6	22.5	M10 × 1,25	17.5	M6 × 1	10

Gesamtdimension

∅12 ~ ∅25 mit Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	A	B	C	D	E	EA	EB	G	H	K	L	M	N
12	5 ~ 30	52.4	32.4	6	6	33	-	-	17	M3 × 0,5	5	3.5	22	3.5
16	5 ~ 30	60	36	8	8	37	13.2	6.6	21	M4 × 0,7	6	3.5	28	3.5
20	5 ~ 50	66	38	7	10	47	13.6	6.8	24	M5 × 0,8	8	4.5	36	5.5
25	5 ~ 50	70.5	39	12	12	52	13.6	6.8	27	M6 × 1	10	5	40	5.5

Bohrung/Symbol	O	Q	S	U	V	A1	B1	C1	H1	L1	MM	X	O1	R
12	6,5 tief 3,5	9	27.5	14	25	62.9	8	9	4	14	M5 × 0,8	10.5	M4 × 0,7	7
16	6,5 tief 3,5	9.5	29.5	15	29	72	10	10	5	15.5	M6 × 1	12	M4 × 0,7	7
20	9 Deep 7	8	35.5	18	36	80	13	12	5	18.5	M8 × 1,25	14	M6 × 1	10
25	9 Deep 7	6	40.5	21	40	88	17	15	6	22.5	M10 × 1,25	17.5	M6 × 1	10

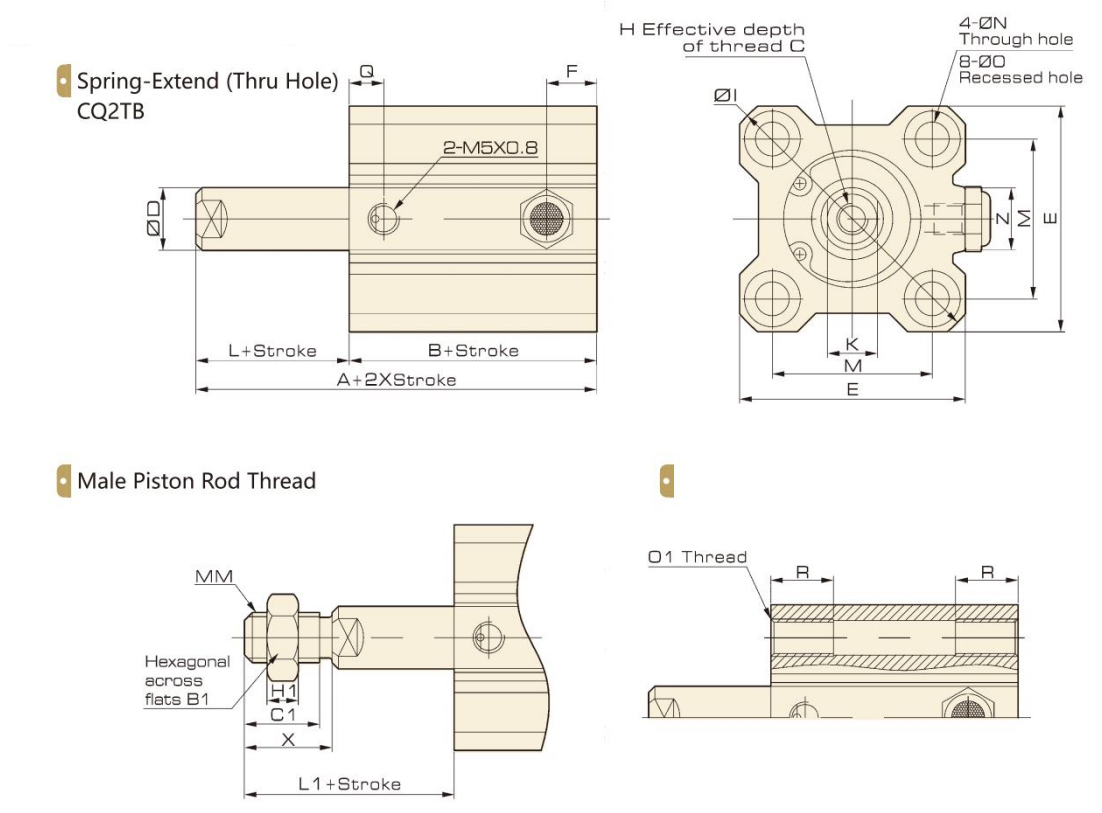

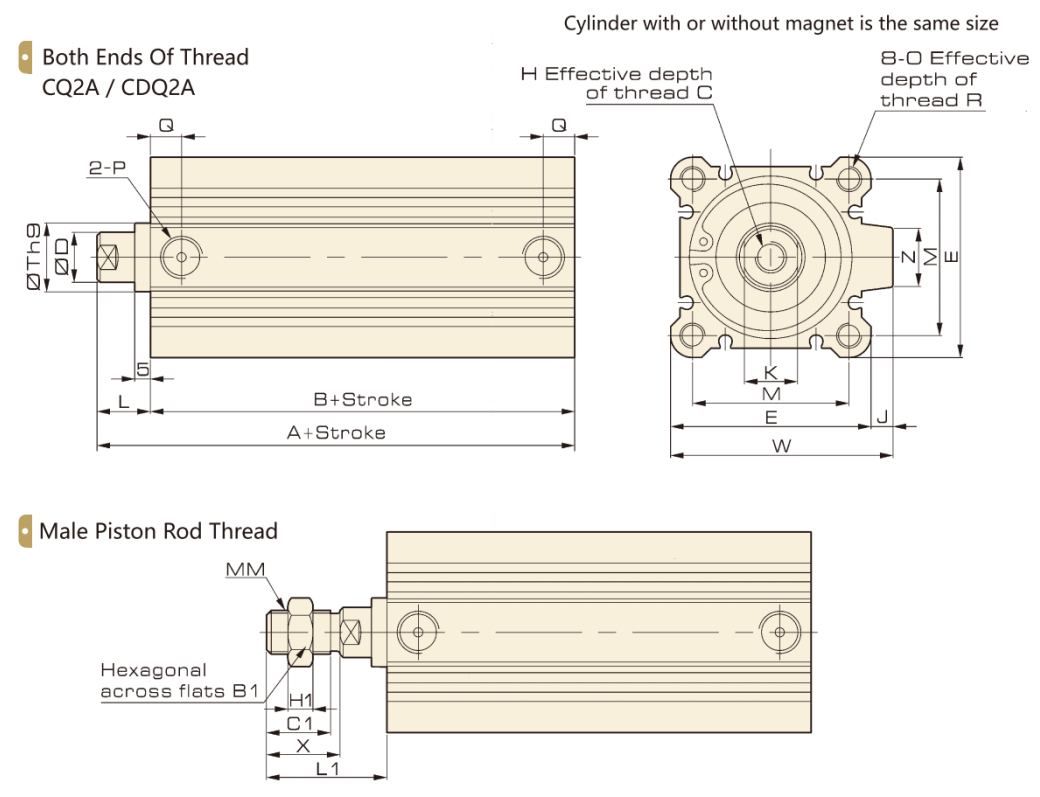

Gesamtdimension

∅32 ~ ∅100 ohne Magnet /mit Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	Keine Magnet				Mit Magnet				C	D	E	H	J	K
		A	B	F	Q	A	B	F	Q
32	5	30	23	6.5	7.5	40	33	7.5	10	13	16	45	M8x1.25	4.5	14
	10 ~ 50			7.5	10
	50-100	40	33
40	5	36.5	29.5	8	11	46.5	39.5	7.5	12.5	13	16	52	M8x1.25	5	14
	10-50			7.5	12.5
	50-100	46.5	39.5
50	5	38.5	30.5	9	9	48.5	40.5	10.5	10.5	15	20	64	M10x1.5	7	17
	10-50			10.5	10.5
	50-100	48.5	40.5
63	5	44	36	9.5	14	54	46	10.5	15	15	20	77	M10x1.5	7	17
	10 ~ 50			10.5	15
	50-100	54	46
80	5-50	53.5	43.5	12.5	16	63.5	53.5	12.5	16	21	25	98	M16x2	6	22
	50-100	63.5	53.5
100	5-50	65	53	13	23	75	63	13	23	27	32	117	M20X2.5	6.5	27
	50-100	75	63

Bohrung/Symbol	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	7	34	5.5	9 Deep 7	1/8	49.5	14	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
40	7	40	5.5	9 Deep 7	1/8	57	15	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
50	8	50	6.6	11 Deep 8	1/4	71	19	27	26	11	33.5	M18X1.5	28.5	M8x1.25	14
63	8	60	9	14 Deep 10.5	1/4	84	19	27	26	11	33.5	M18X1.5	28.5	M10x1.5	18
80	10	77	11	17.5 Deep 13.5	3/8	104	25	32	32.5	13	43.5	M22X1.5	35.5	M12X1.75	22
100	12	94	11	17.5 Deep 13.5	3/8	123.5	25	41	32.5	13	43.5	M26X1.5	35.5	M12X1.75	22

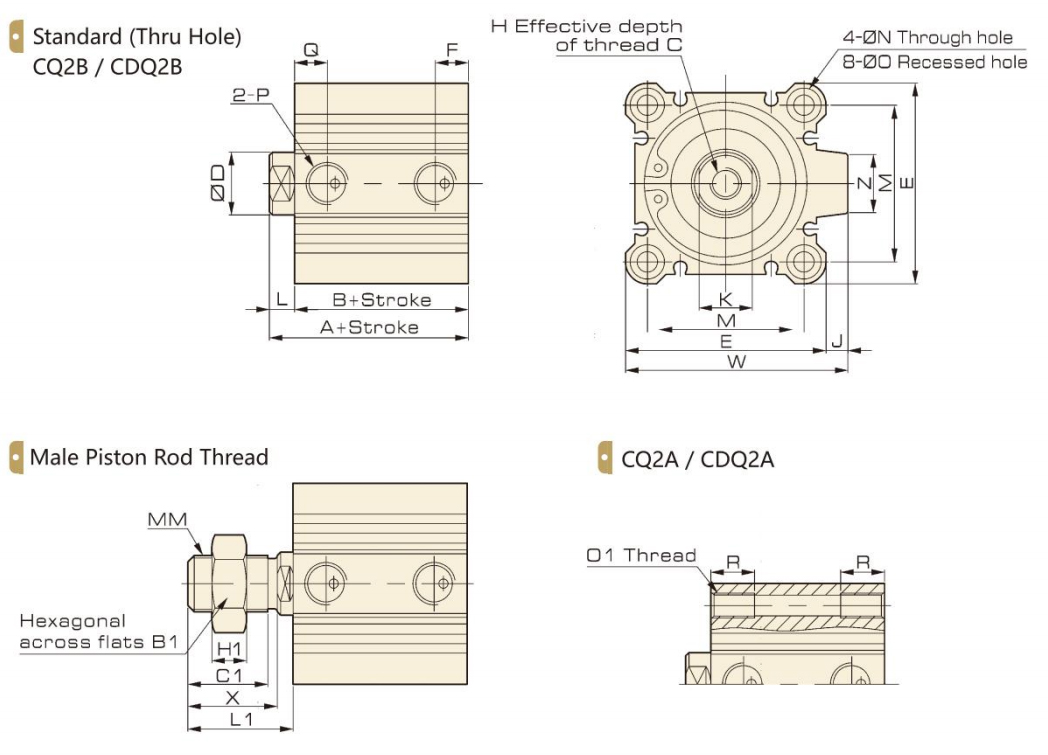

Gesamtdimension

∅32 ~ ∅100 ohne Magnet/mit Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	Keine Magnet				Mit Magnet				C	D	E	H	J	K
		A	B	F	Q	A	B	F	Q
32	5/10	40	33	7.5	10	50	43	7.5	10	13	16	45	M8x1.25	4.5	14
	15.020/25/30	50	43			60	53
40	5/10	46.5	39.5	7.5	12.5	56.5	49.5	7.5	12.5	13	16	52	M8x1.25	5	14
	15.020/25/30	56.5	49.5			66.5	59.5
50	5/10	48.5	40.5	10.5	10.5	58.5	50.5	10.5	10.5	15	20	64	M10x1.5	7	17
	15.020/25/30	58.5	50.5			68.5	60.5
63	5/10	54	46	10.5	15	64	56	10.5	15	15	20	77	M10x1.5	7	17
	15.020/25/30	64	56			74	66

Bohrung/Symbol	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	7	34	5.5	9 Deep 7	1/8	49.5	14	22	20.5	8	28.5	M14 × 1,5	23.5	M6 × 1	10
40	7	40	5.5	9 Deep 7	1/8	57	15	22	20.5	8	28.5	M14 × 1,5	23.5	M6 × 1	10
50	8	50	6.6	11 Deep 8	1/4	71	19	27	26	11	33.5	M18 × 1,5	28.5	M8 × 1,25	14
63	8	60	9	14 Deep 10.5	1/4	84	19	27	26	11	33.5	M18 × 1,5	28.5	M10 × 1,5	18

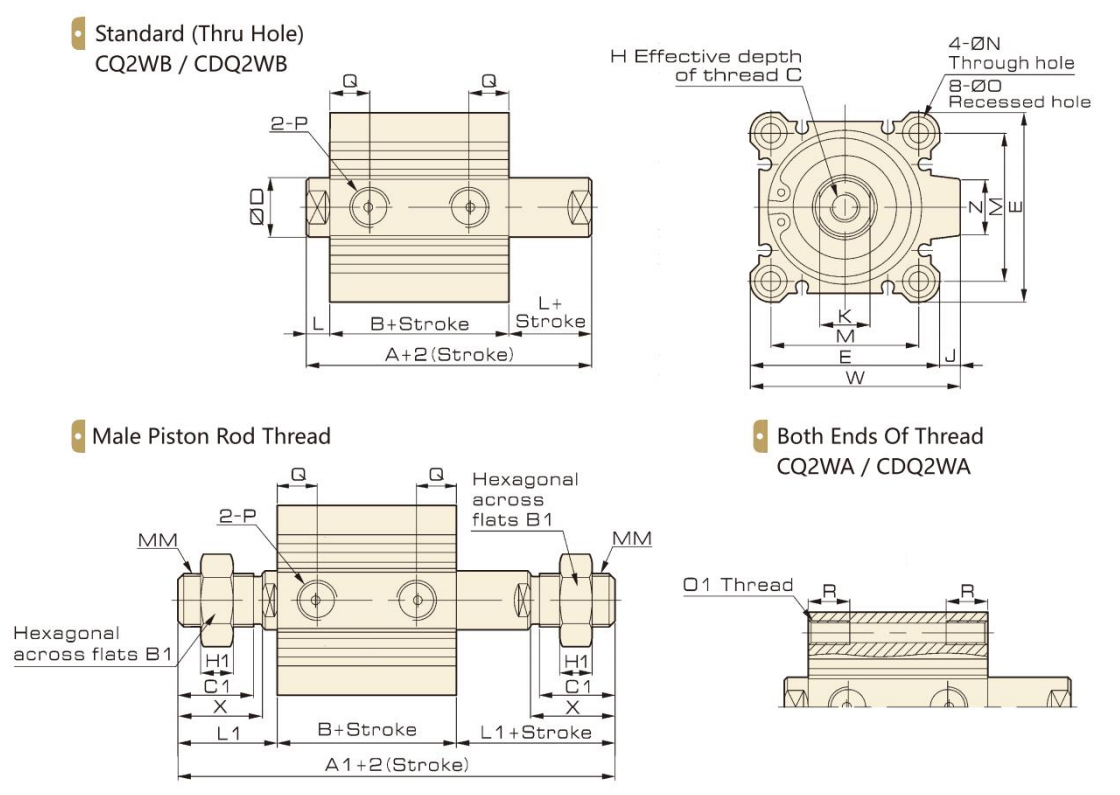

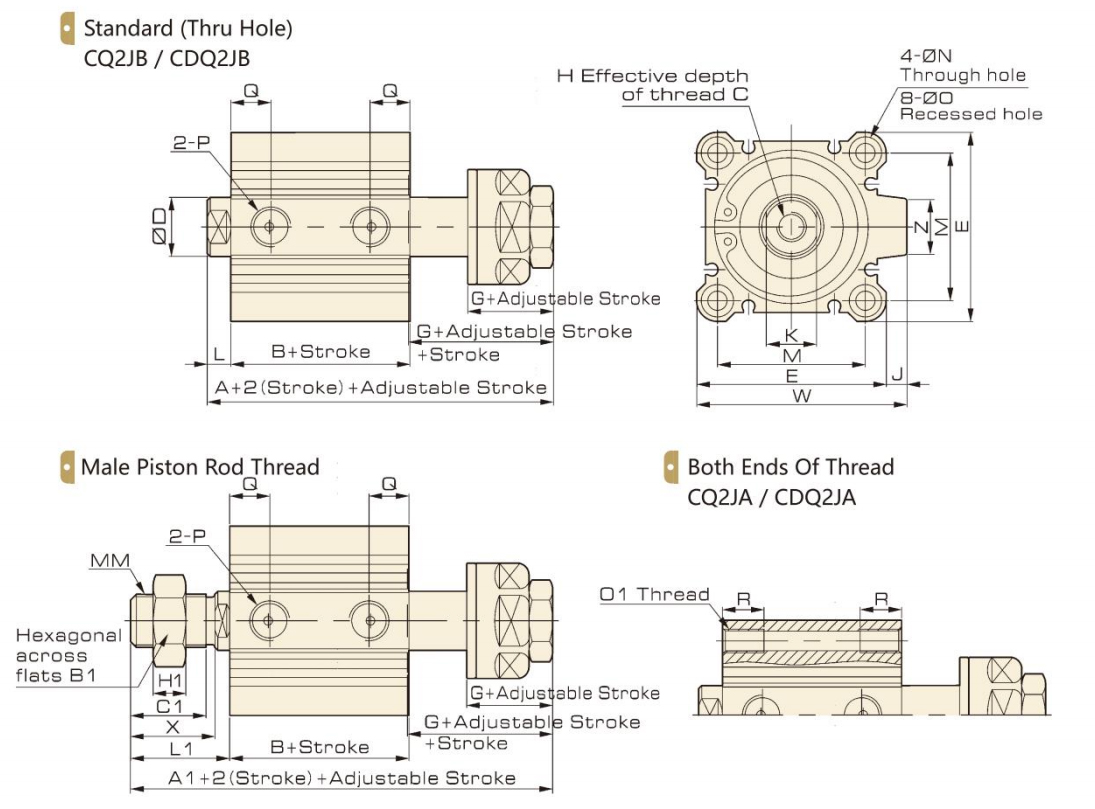

Gesamtdimension

∅32 ~ ∅100 ohne Magnet/mit Magnet

Dimension

Bohrung/Symbol	Schlaganfall	Keine Magnet				Mit Magnet				C	D	E	H	J	K
	(MM)	A	B	F	Q	A	B	F	Q
32	5/10	40	33	7.5	10	50	43	7.5	10	13	16	45	M8x1.25	4.5	14
	15.020/25/30	50	43			60	53
40	5/10	46.5	39.5	7.5	12.5	56.5	49.5	7.5	12.5	13	16	52	M8x1.25	5	14
	15.020/25/30	56.5	49.5			66.5	59.5
50	5/10	48.5	40.5	10.5	10.5	58.5	50.5	10.5	10.5	15	20	64	M10x1.5	7	17
	15.020/25/30	58.5	50.5			68.5	60.5
63	5/10	54	46	10.5	15	64	56	10.5	15	15	20	77	M10x1.5	7	17
	15.020/25/30	64	56			74	66

Bohrung/Symbol	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	7	34	5.5	9 Deep 7	1/8	49.5	14	22	20.5	8	28.5	M14 × 1,5	23.5	M6 × 1	10
40	7	40	5.5	9 Deep 7	1/8	57	15	22	20.5	8	28.5	M14 × 1,5	23.5	M6 × 1	10
50	8	50	6.6	11 Deep 8	1/4	71	19	27	26	11	33.5	M18 × 1,5	28.5	M8 × 1,25	14
63	8	60	9	14 Deep 10.5	1/4	84	19	27	26	11	33.5	M18 × 1,5	28.5	M10 × 1,5	18

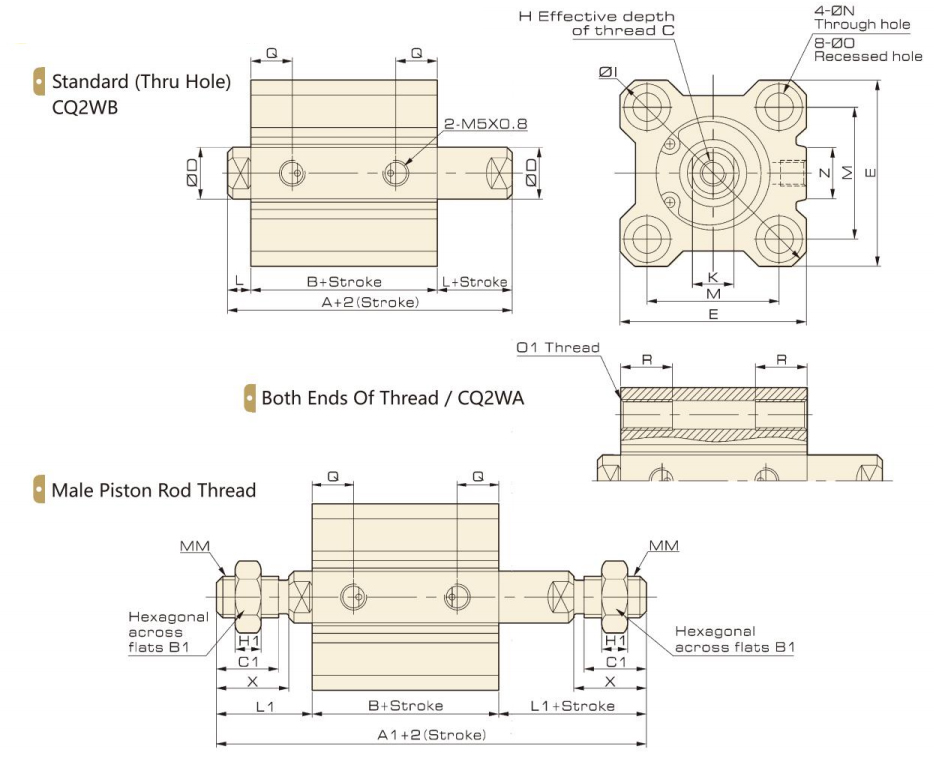

Gesamtdimension

∅32 ~ ∅100 ohne Magnet/mit Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	Keine Magnet			Mit Magnet			C	D	E	H	J	K	L	M	N	O
		A	A1	B	A	A1	B
32	5-50	44.5	87.5	30.5	54.5	97.5	40.5	13	16	45	M8x1.25	4.5	14	7	34	5.5	9 Deep 7
	50-100	54.5	97.5	40.5
40	5-50	54	97	40	64	107	50	13	16	52	M8x1.25	5	14	7	40	5.5	9 Deep 7
	50-100	64	107	50
50	5-50	56.5	107.5	40.5	66.5	117.5	50.5	15	20	64	M10x1.5	7	17	8	50	6.6	11 Deep 8
	50-100	66.5	117.5	50.5
63	5	58	109	42	68	119	52	15	20	77	M10x1.5	7	17	8	60	9	14 Deep 10.5
	10-50
	50-100	68	119	52
80	5-50	71	138	51	81	148	61	21	25	98	M16x2	6	22	10	77	11	17 Deep 13.5
	50-100	81	148	61
100	5-50	84.5	147.5	60.5	94.5	157.5	70.5	27	32	117	M20X2.5	6.5	27	12	94	11	17 Deep 13.5
	50-100	94.5	157.5	70.5

Bohrung/Symbol	P	Q	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	1/8	10	49.5	14	22	20.5	8	28.5	M14XL.5	23.5	M6x1	10
40	1/8	13	57	15	22	20.5	8	28.5	M14XL.5	23.5	M6x1	10
50	1/4	13	71	19	27	26	11	33.5	M18XL.5	28.5	M8x1.25	14
63	1/4	Schlaganfall 5MM: 14,5	84	19	27	26	11	33.5	M18XL.5	28.5	M10x1.5	18
63	1/4	Stroke10 ~ 50 MM und 50〜100 MM: 16	84	19	27	26	11	33.5	M18XL.5	28.5	M10x1.5	18
80	3/8	16	104	25	32	32.5	13	43.5	M22XL.5	35.5	M12X1.75	22
100	3/8	20	123.5	25	41	32.5	16	43.5	M26XL.5	35.5	M12X1.75	22

Gesamtdimension

∅32 ~ ∅100 ohne Magnet/ mit Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	Keine Magnet			Mit Magnet			C	D	E	G	H	J	K	L	M	N
		A	A1	B	A	A1	B
32	5 ~ 50	65	86.5	30.5	75	96.5	40.5	13	16	45	28	M8x1.25	4.5	14	7	34	5.5
	50-100	75	96.5	40.5
40	5-50	74.5	96	40	84.5	106	50	13	16	52	28	M8x1.25	5	14	7	40	5.5
	50-100	84.5	106	50
50	5-50	77	102.5	40.5	87	112.5	50.5	15	20	64	29	M10x1.5	7	17	8	50	6.6
	50-100	87	112.5	50.5
63	5-50	78.5	104	42	88.5	114	52	15	20	77	29	M10x1.5	7	17	8	60	9
	50-100	88.5	114	52
80	5-50	96	129.5	51	106	139.5	61	21	25	98	35.5	M16x2	6	22	10	77	11
	50-100	106	139.5	61
100	5-50	114.5	146	60.5	124.5	156	70.5	27	32	117	42.5	M20X2.5	6.5	27	12	94	11
	50-100	124.5	156	70.5

Bohrung/Symbol	O	P	Q	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	9 Deep 7	1/8	10	49.5	14	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
40	9 Deep 7	1/8	13	57	15	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
50	11 Deep 8	1/4	13	71	19	27	26	11	33.5	M18X1.5	28.5	M8x1.25	14
63	14 Deep 10.5	1/4	Schlaganfall 5 ~ 50 MM: 14,5	84	19	27	26	11	33.5	M18X1.5	28.5	M10x1.5	18
63	14 Deep 10.5	1/4	Schlaganfall 50〜100 MM: 16	84	19	27	26	11	33.5	M18X1.5	28.5	M10x1.5	18
80	17 Deep 13.5	3/8	16	104	25	32	32.5	13	43.5	M22X1.5	35.5	M12X1.75	22
100	17 Deep 13.5	3/8	20	123.5	25	41	32.5	16	43.5	M26X1.5	35.5	M12X1.75	22

Gesamtdimension

∅32 ~ ∅100 ohne Magnet/ mit Magnet

Dimension

Bohrung/Symbol	Hub -Reichweite (MM)	A	B	C	D	E	H	J	K	L	M	P	Q
32	100 〜300	62.5	45.5	13	16	45	M8XL.25	4.5	14	17	34	1/8	12.5
40		72	55	13	16	52	M8XL.25	5	14	17	40	1/8	14
50		73.5	55.5	15	20	64	M10XL.5	7	17	18	50	1/4	14
63		75	57	15	20	77	M10XL.5	7	17	18	60	1/4	16.5
80		86	66	21	25	98	M16x2	6	22	20	77	3/8	19
100		97.5	75.5	27	32	117	M20X2.5	6.5	27	22	94	3/8	23

Bohrung/Symbol	W	Z	B1	C1	H1	L1	MM	X	O	R	TH9
32	49.5	14	22	20.5	8	38.5	M14x1.5	23.5	M6x1	10	22 ⁰ _-0.052
40	57	15	22	20.5	8	38.5	M14x1.5	23.5	M6x1	10	28 ⁰ _-0.052
50	71	19	27	26	11	43.5	M18X1.5	28.5	M8x1.25	14	35 ⁰ _-0.052
63	84	19	27	26	11	43.5	M18X1.5	28.5	M10x1.5	18	35 ⁰ _-0.052
80	104	25	32	32.5	13	53.5	M22X1.5	35.5	M12X1.75	22	43 ⁰ _-0.052
100	123.5	25	41	32.5	16	53.5	M26X1.5	35.5	M12X1.75	22	59 ⁰ _-0.052

Steuerkomponente

VENTILINSEL

Ausführungskomponente

DRUCKLUFTAUFBEREITUNGSEINHEIT

Pneumatisches Zubehör

Herunterladen

2d/3d Cad

SCHIENENVERKEHR

KRAFTFAHRZEUG

TEXTILMASCHINEN

Medizinisches Instrument

INDUSTRIELLE AUTOMATISIERUNG

Innovation

Qualität

Leistung

Über JELPC

Geschichte

Nachricht

Karrieremöglichkeiten

Webmenü

Produktsuche

Sprache

Menü beenden

Flachzylinder

Produkte

Kompaktzylinder der CQ2 -Serie

KONTAKT JELPC

Inländische Vertriebsabteilung:

Internationale Handelsabteilung:

Hauptbüro:

Webmenü

Produktsuche

Sprache

Aktie

Menü beenden

Flachzylinder

Produkte

Kompaktzylinder der CQ2 -Serie

KONTAKT JELPC

Inländische Vertriebsabteilung:

Internationale Handelsabteilung:

Hauptbüro:
