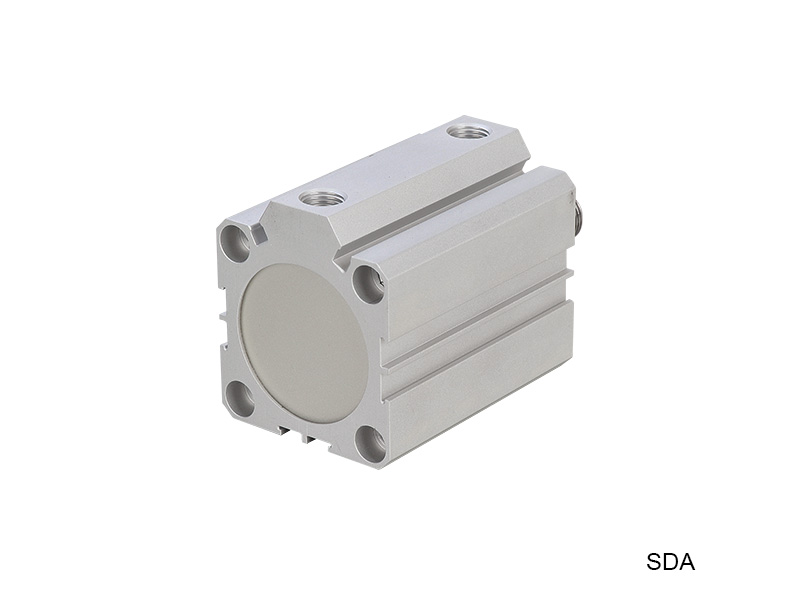

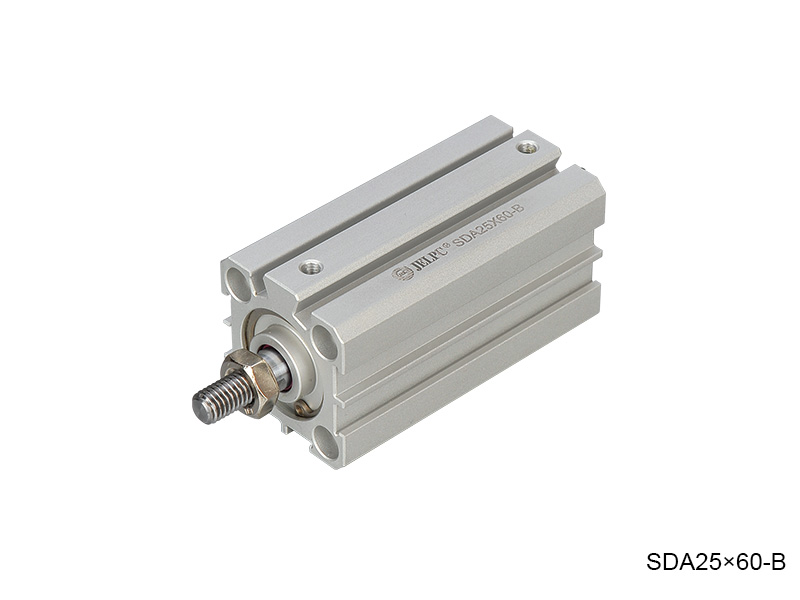

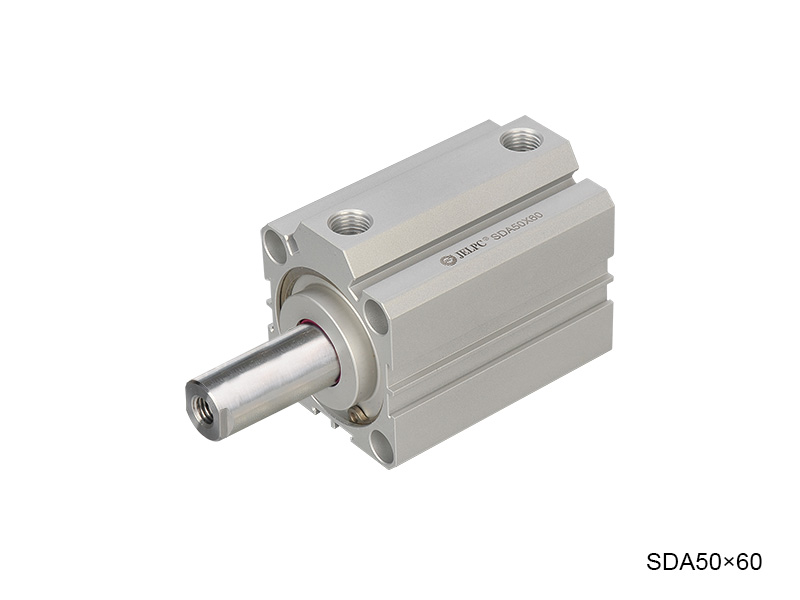

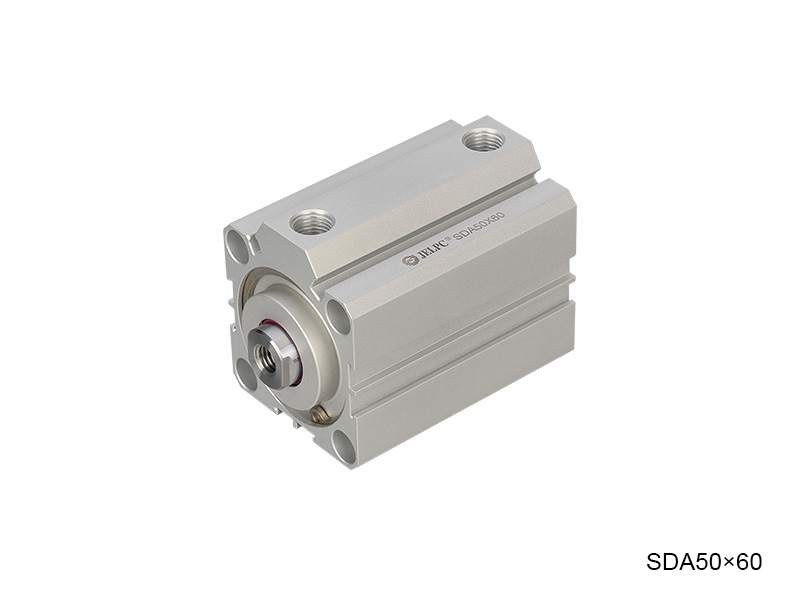

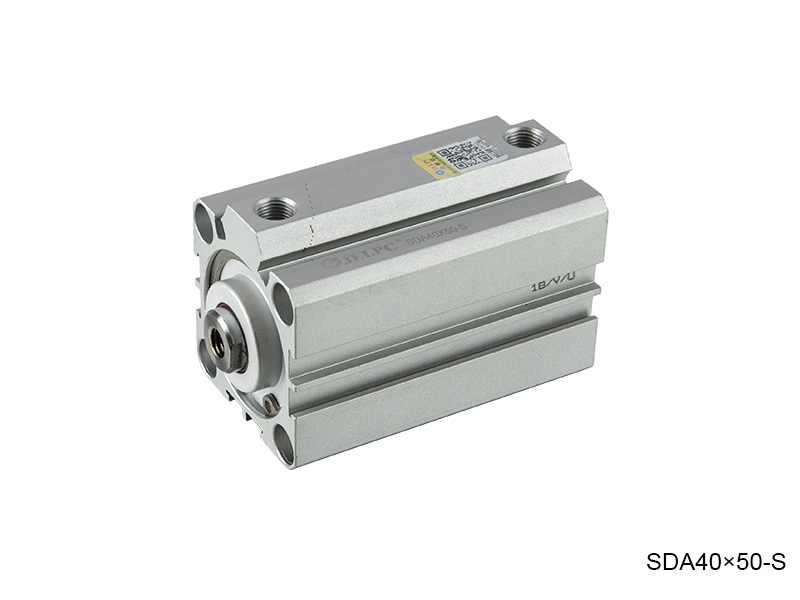

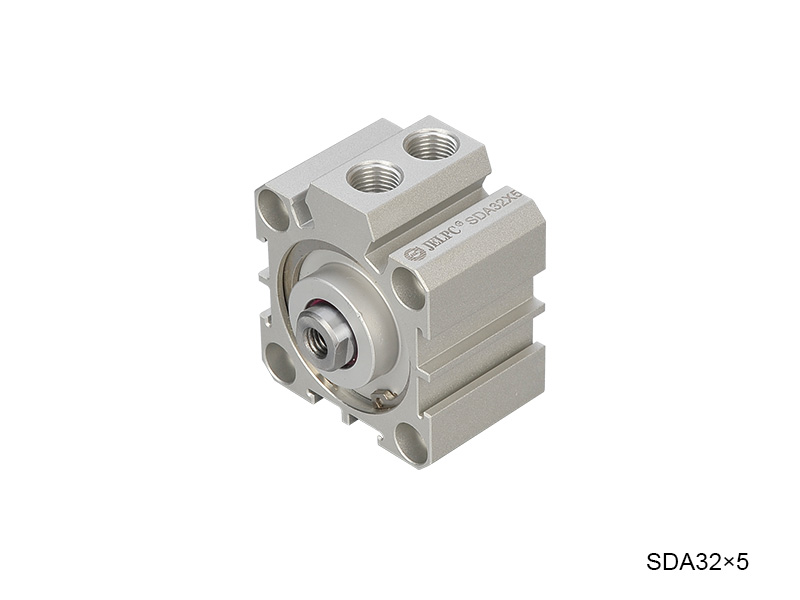

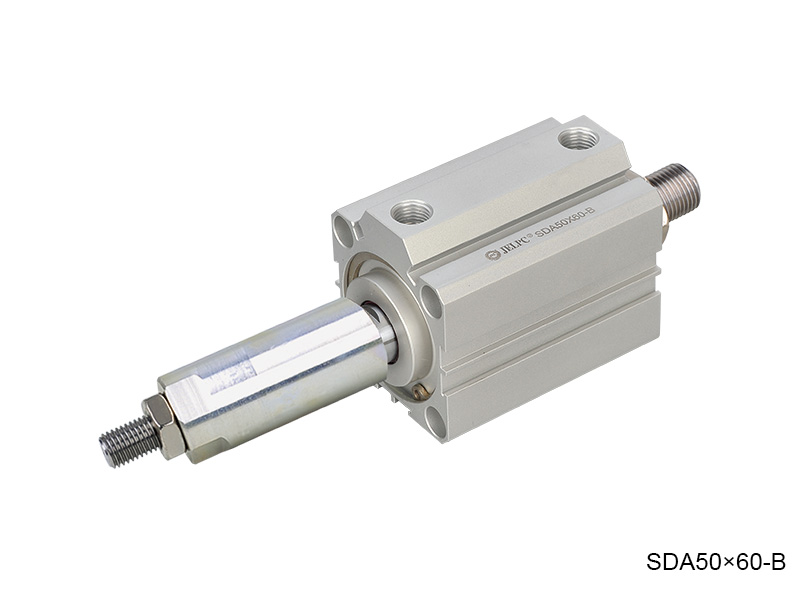

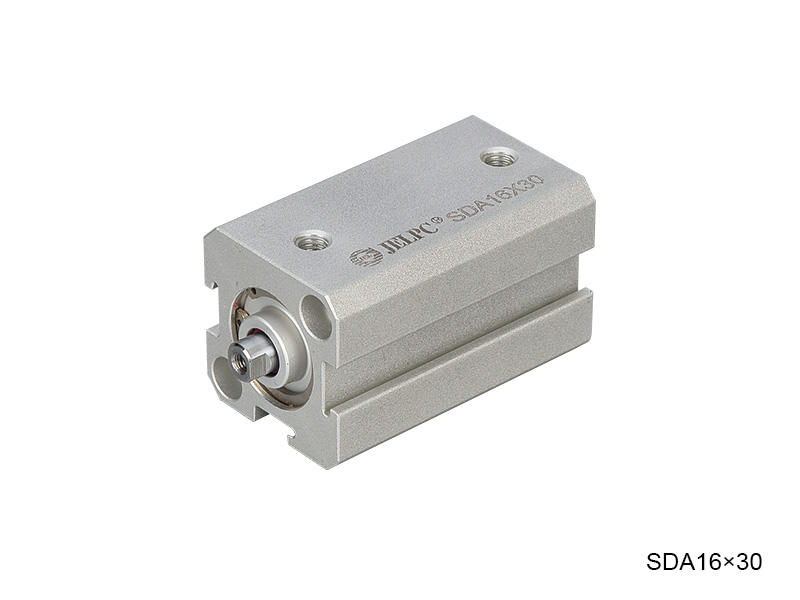

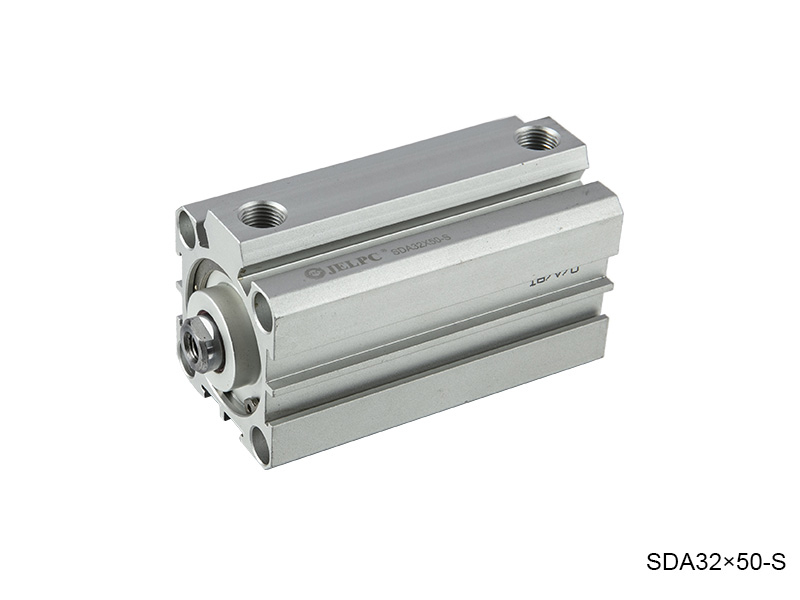

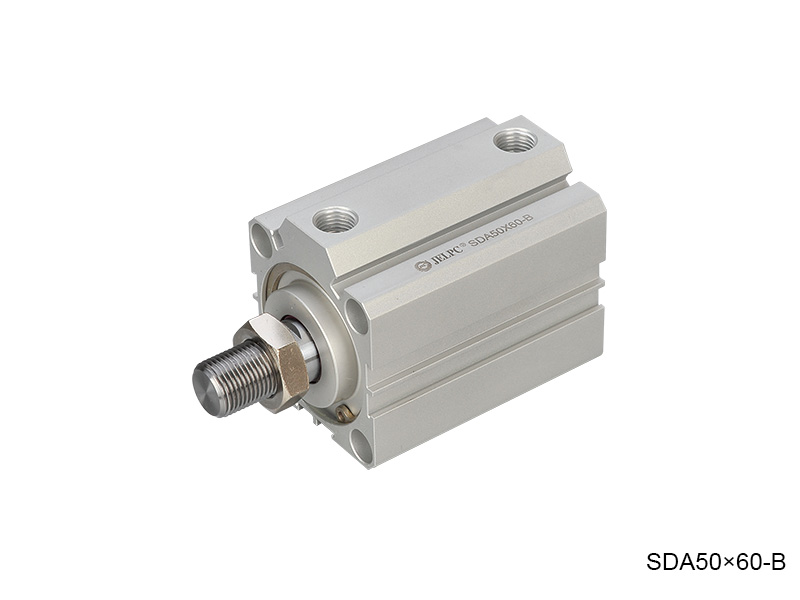

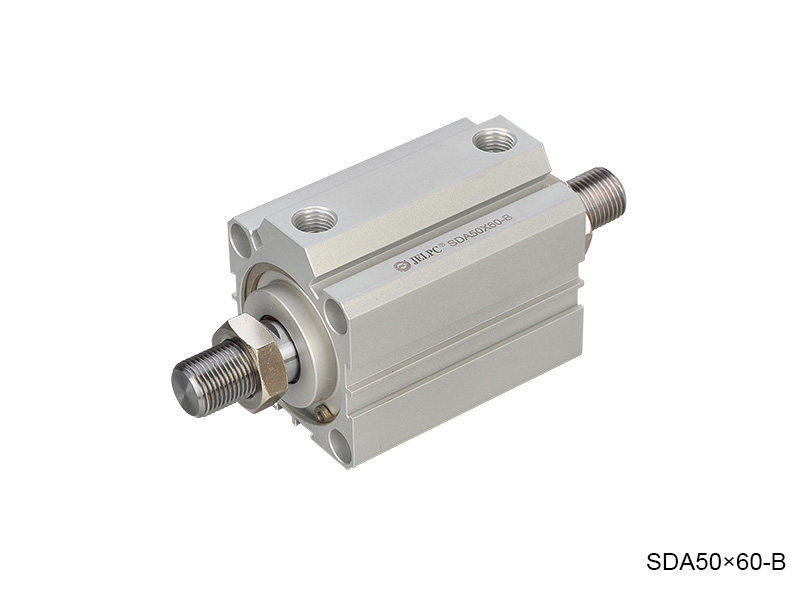

Kompaktzylinder der SDA -Serie

Eigenschaften:
1.Verbesserte Anpassungsfähigkeit an ein breites Anwendungsspektrum durch präzise Politur der Kolbenstange, was die Produktqualität erhöht und die Lebensdauer der vorderen Dichtung verlängert.
2.Strukturoptimierung zur Gewährleistung eines reibungslosen Produktbetriebs.
3.Einsatz der Technologie zur Fixierung von Kolbenstange und Rückdeckel, zur Verbesserung der Produktqualität.
4.In Kombination mit Unternehmensfarbgestaltung wurde das Produkt durch ein neues Farbsystem und präzise Oberflächenbehandlung neu gestaltet.

Kontaktieren Sie uns PDF-Download

Produktparameter
Produktgröße

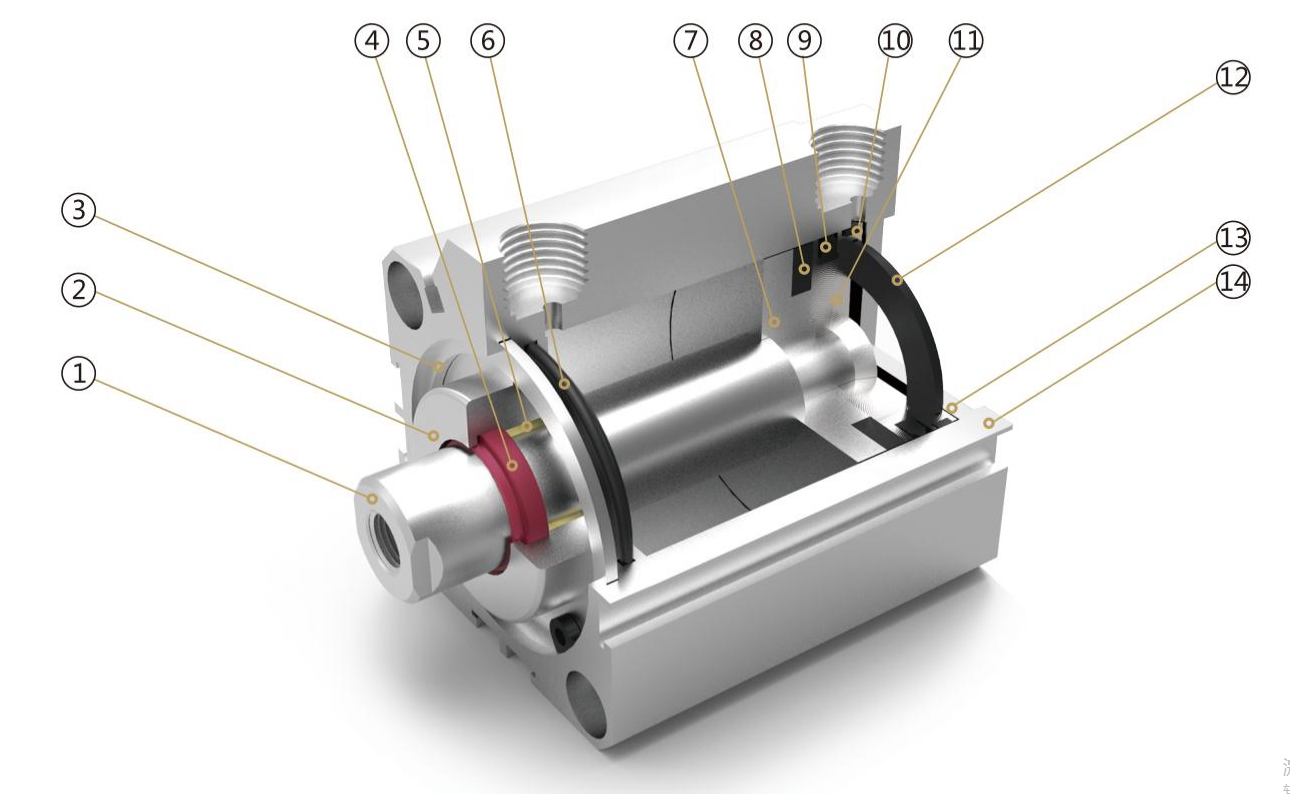

Interne Struktur

Teile

Nummer	Name	Nummer	Name
1	Kolbenstangestange	8	Magnet
2	Vorderdeckel	9	Kolbendichtung
3	Sicherungsring (C-Ring)	10	Gleitdichtung
4	Wellenabdichtung	11	Magnetbasis
5	DU-Lager	12	Kollisionsschutzdichtung
6	O Ring	13	Rückdeckel
7	Kolbenstange	14	Gehäuse

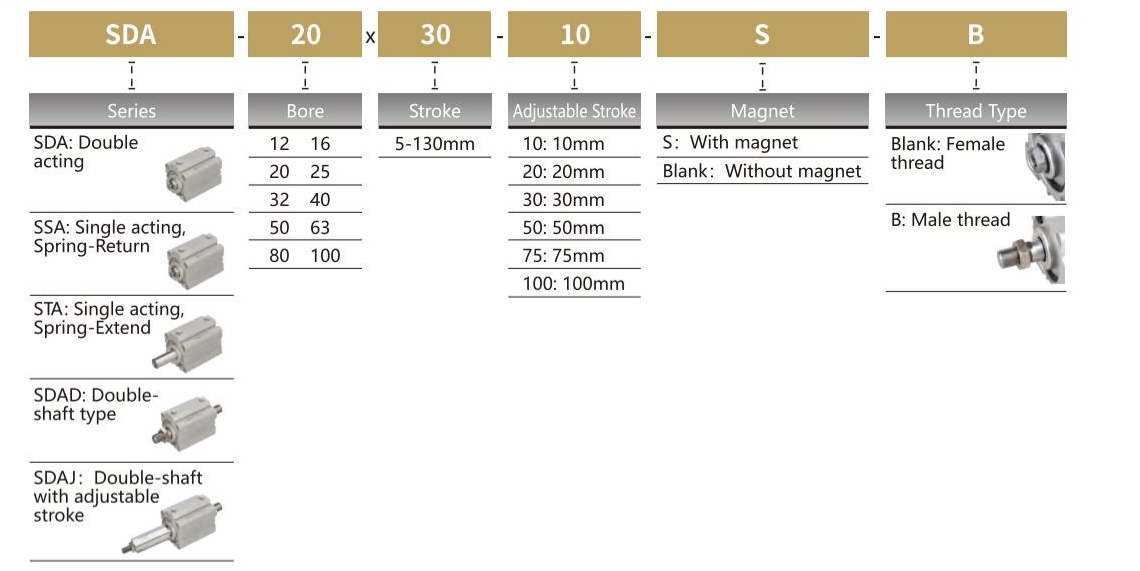

Bestellcode

*Sensormodell JEL-01/JEL-11, finden Sie in P173 für den spezifischen Bestellcode.

Spezifikation

Bohrung (MM)		12	16	20	25	32	40	50	63	80	100
Betrieb		Doppeltwirkend
		Einfache Wirkung mit Federrückstellung (Spring-out) / Einfache Wirkung mit Federvorspannung (Spring-in)								-
Arbeitsmedium		Luft
Betriebsdruckbereich	Doppeltwirkend	0,1 ~ 1,0 mPa
	Einfachwirkend	0,2 ~ 0,9 mPa								-
Beweisdruck		1,5 MPa
Betriebstemperaturbereich		-20 ~ 80 ℃
Betriebsgeschwindigkeitsbereich	Doppeltwirkend	30 ～ 500 mm/s					30 ～ 350 mm/s		30 ~ 250 mm/s
	Einfachwirkend	50 ~ 500 mm/s								-
Anschlussterminalgröße		M5 × 0,8				G1/8 "		G1/4 "		G3/8 "

Schlaganfall

Bohrung		Standardschlag		Max.stroke
SDA	12/16	Magnetisch	5 10 15 20 25 30 35 40 45 50	50
	12/16	Nichtmagnetisch	5 10 15 20 25 30 35 40 45 50	60
	20	Magnetisch	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90	90
	20	Nichtmagnetisch	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	100
	25/32/40/50/63/80/100	Magnetisch	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120	120
	25/32/40/50/63/80/100	Nichtmagnetisch	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130	130
SSA/STA	16.12.20/25/32/40/50/63	Einfachwirkend	5 10 15 20 25 30	50

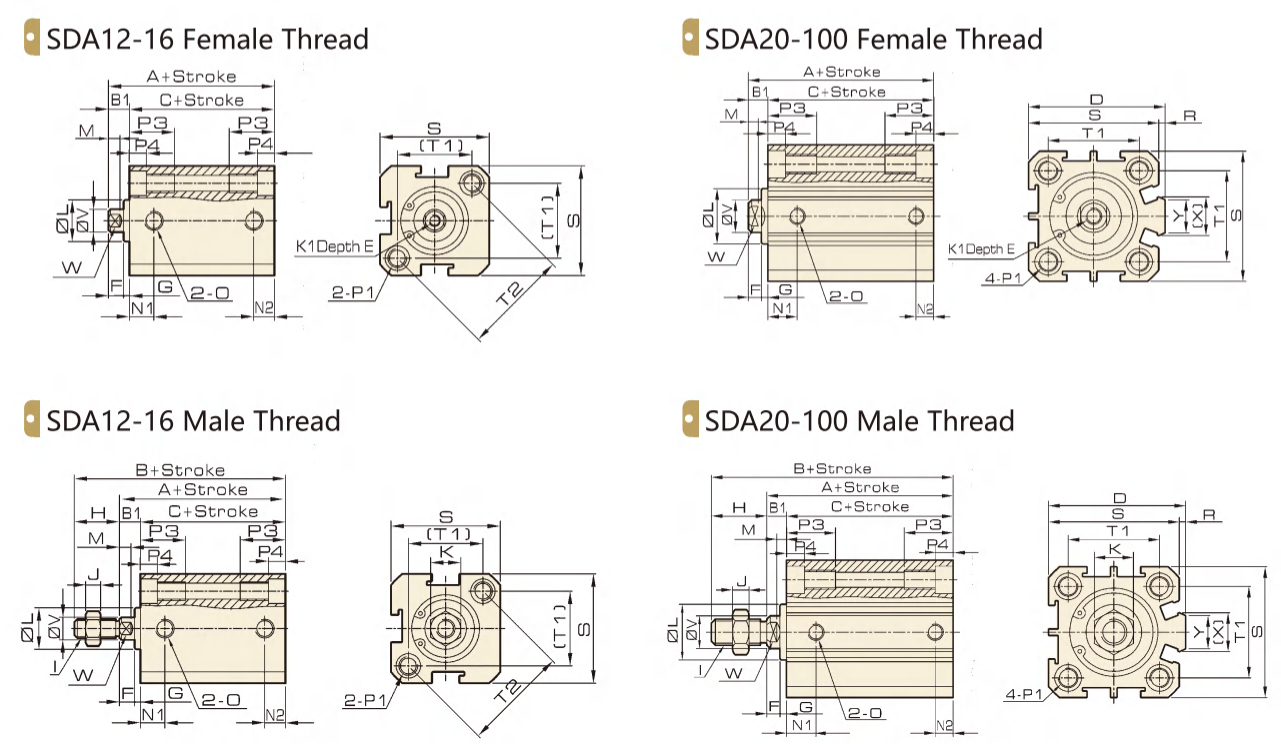

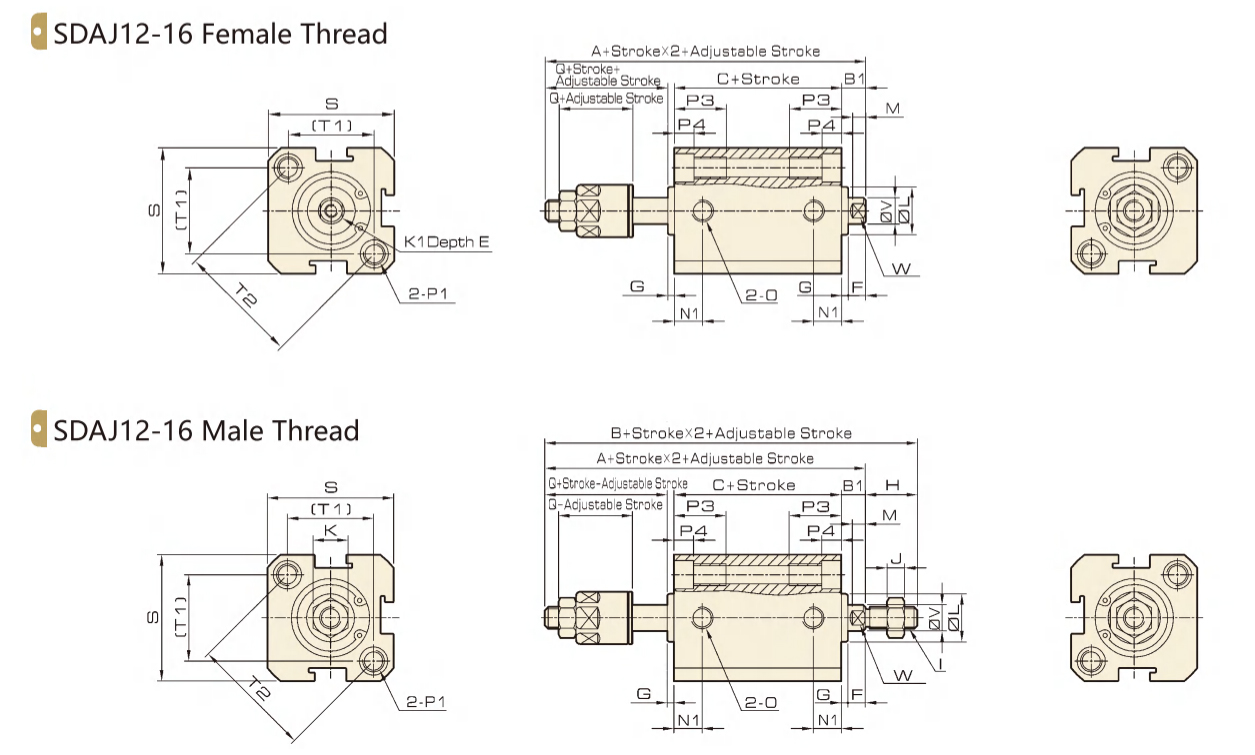

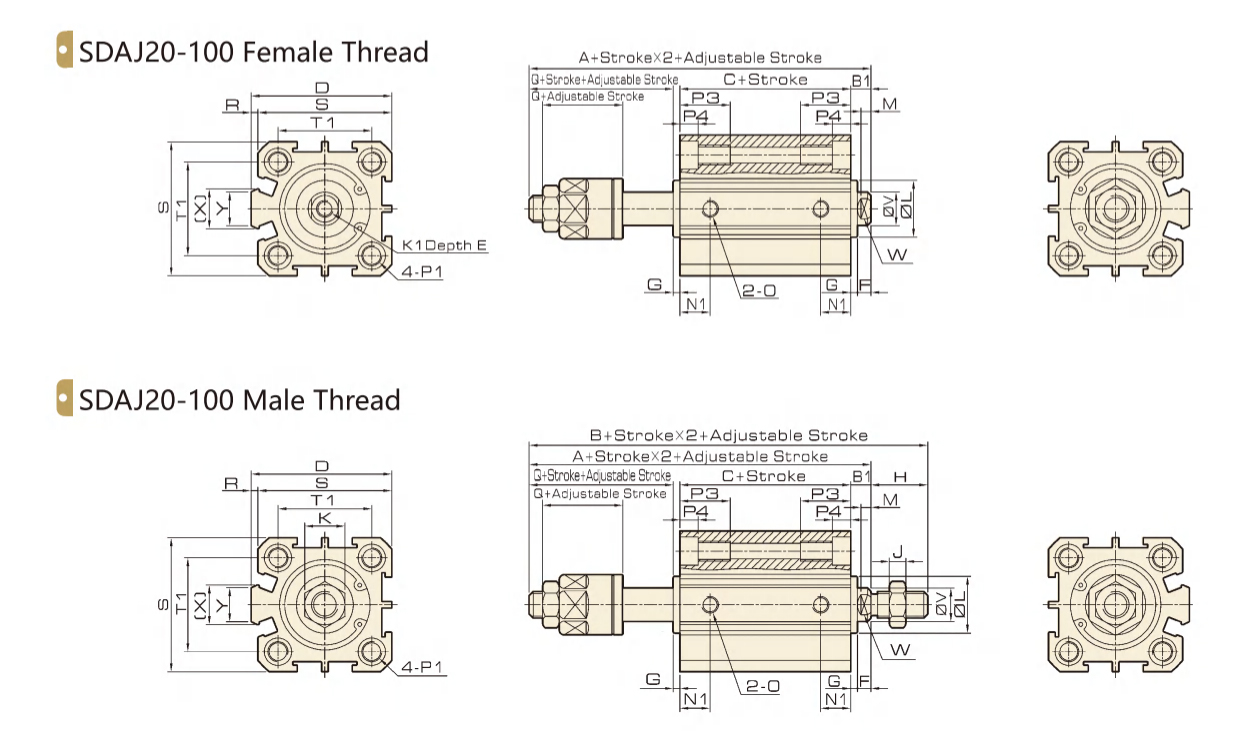

Gesamtdimension

Dimension

Bohrung/Symbol	A		B		C		B1	D	E	F	G	H	I	J	K	K1	L	M
Typ	Standard	Mit Magnet	Standard	Mit Magnet	Standard	Mit Magnet	B1	D	E	F	G	H	I	J	K	K1	L	M
12	22	32	34	44	17	27	5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	10	3
16	24	34	36	46	18.5	28.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	11	3
20	25	35	40	50	19.5	29.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7	13	3
25	27	37	44	54	21	31	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8	17	3
32	31.5	41.5	49.5	59.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0	22	3
40	33	43	61	71	26	36	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25	28	3
50	37	47	65	75	28	38	9	71.5	15	5	4	28	M18X1.5	9	27	M10x1.5	38	3
63	41	51	69	79	32	42	9	84.5	15	5	4	28	M18X1.5	9	27	M10x1.5	40	3
80	52	62	85	95	41	51	11	104	20	6	5	33	M22X1.5	13	32	M14x1.5	45	4
100	63	73	101	111	51	61	12	124	20	7	5	38	M26X1.5	12	36	M18X1.5	55	4

Bohrung/Symbol	N1		N2		D	P1	P3	P4	R	S	T1	T2	V	W	X	Y
SChlaganfall	S = 5	S> 5	S = 5	S> 5	D	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	7.5		5		M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	-	25	16.3	23	6	5	-	-
16	8		5	5.5	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	8.5		5.5		M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	9		5.5		M5x0.8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	9		6.5	8	G1/8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	9		7.5		G1/8	Doppelte Seite: ∅10, COG: M8x1.25, durch Loch: ∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	8	10.5	8	10.5	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	9.5	11	9.5	11	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	11.5	14	11.5	14	G3/8	Doppelte Seite: ∅15, COG: M12X1.75, durch Loch: ∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	15	20	15	18	G3/8	Doppelte Seite: ∅17.5, COG: M14x2, durch Loch: ∅11.3	30	13	10	114	90	-	32	27	35.5	26

Gesamtdimension

Dimension

Bohrung/ Symbol	A				B				C				B1	D	E	F	G	H	I	J	K	K1
Typ	Standard		Mit Magnet		Standard		Mit Magnet		Standard		Mit Magnet
Schlaganfall	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S<10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30
12	32	42	42	52	44	54	54	64	27	37	37	47	5	-	6	4	2	12	M5x0.8	4	8	M3x0.5
16	34	44	44	54	46	56	56	66	28.5	38.5	38.5	48.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5
20	35	45	45	55	50	60	60	70	29.5	39.5	39.5	49.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7
25	37	47	47	57	54	64	64	74	31	41	41	51	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8
32	41.5	51.5	51.5	61.5	59.5	69.5	69.5	79.5	34.5	44.5	44.5	54.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0
40	43	53	53	63	71	81	81	91	36	46	46	56	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25
50	47	57	57	67	75	85	85	95	38	48	48	58	9	71.5	15	5	4	28	M18X1.5	9	27	M10x1.5
63	51	61	61	71	79	89	89	99	42	52	52	62	9	84.5	15	5	4	28	M18X1.5	9	27	M10x1.5
80	62	72	72	82	95	105	105	115	51	61	61	71	11	104	20	6	5	33	M22X1.5	13	32	M14x1.5
100	73	83	83	93	111	121	121	131	61	71	71	81	12	124	20	7	5	38	M26X1.5	12	36	M18X1.5

Bohrung/Symbol	L	M	N1		N2		O	P1	P3	P4	D	B	T1	T2	V	W	X	Y
Schlaganfall	L	M	S = 5	S> 5	S = 5	S> 5	O	P1	P3	P4	D	B	T1	T2	V	W	X	Y
12	10	3	7.5		5		M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5		25	16.3	23	6	5	-	-
16	11	3	8		5	5.5	MSX0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	13	3	8.5		5.5		M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	17	3	9		5.5		M5x0.8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	22	3	9		6.5	8	G1/8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	28	3	9		7.5		G1/8	Doppelte Seite: ∅10, COG: M8x1.25, durch Loch: ∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	38	3	8	10.5	8	10.5	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	40	3	9.5	11	9.5	11	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	45	4	11.5	14	11.5	14	G3/8	Doppelte Seite: ∅15, COG: M12X1.75, durch Loch: ∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	55	4	15	20	15	18	G3/8	Doppelte Seite: ∅17.5, COG: M14x2, durch Loch: ∅11.3	30	13	10	114	90	-	32	27	35.5	26

Gesamtdimension

Dimension

Bohrung/Symbol	A				B				C				B1	D	E	F	G	H	I	J	K	K1
Typ	Standard		Mit Magnet		Standard		Mit Magnet		Standard		Mit Magnet
Schlaganfall	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30
12	32	42	42	52	44	54	54	64	27	37	37	47	5	_	6	4	2	12	M5x0.8	4	8	M3x0.5
16	34	44	44	54	46	56	56	66	28.5	38.5	38.5	48.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5
20	35	45	45	55	50	60	60	70	29.5	39.5	39.5	49.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7
25	37	47	47	57	54	64	64	74	31	41	41	51	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8
32	41.5	51.5	51.5	61.5	59.5	69.5	69.5	79.5	34.5	44.5	44.5	54.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0
40	43	53	53	63	71	81	81	91	36	46	46	56	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25
50	47	57	57	67	75	85	85	95	38	48	48	58	9	71.5	15	5	4	28	M18X1.5	9	27	M10x1.5
63	51	61	61	71	79	89	89	99	42	52	52	62	9	84.5	15	5	4	28	M18X1.5	9	27	M10x1.5
80	62	72	72	82	95	105	105	115	51	61	61	71	11	104	20	6	5	33	M22X1.5	13	32	M14x1.5
100	73	83	83	93	111	121	121	131	61	71	71	81	12	124	20	7	5	38	M26X1.5	12	36	M18X1.5

Bohrung/Symbol	L	M	N1		N2		O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
Schlaganfall	L	M	S = 5	S> 5	S = 5	S> 5	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	10	3	7.5		5		M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	-	25	16.3	23	6	5	-	-
16	11	3	8		5	5.5	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	13	3	8.5		5.5		M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	17	3	9		5.5		M5x0.8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	22	3	9		6.5	8	G1/8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	28	3	9		7.5		G1/8	Doppelte Seite: ∅10, COG: M8x1.25, durch Loch: ∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	38	3	8	10.5	8	10.5	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	40	3	9.5	11	9.5	11	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	45	4	11.5	14	11.5	14	G3/8	Doppelte Seite: ∅15, COG: M12X1.75, durch Loch: ∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	55	4	15	20	15	18	G3/8	Doppelte Seite: ∅17.5, COG: M14x2, durch Loch: ∅11.3	30	13	10	114	90	-	32	27	35.5	26

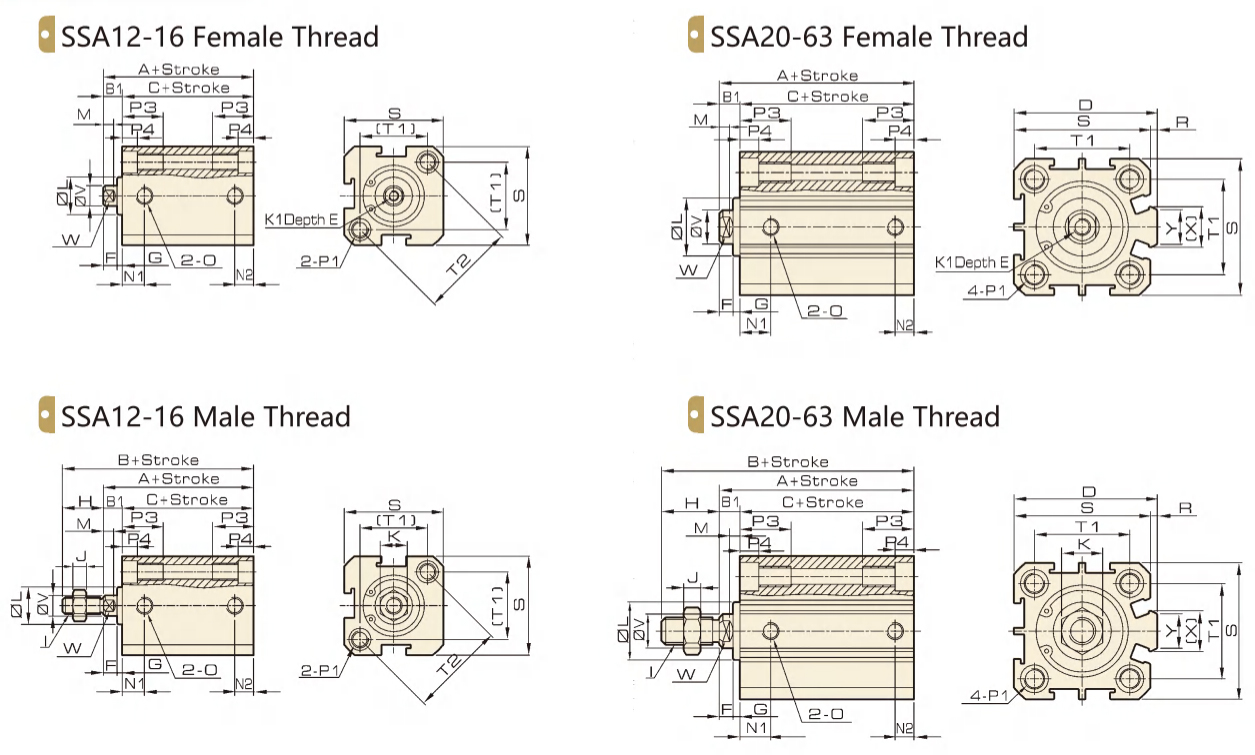

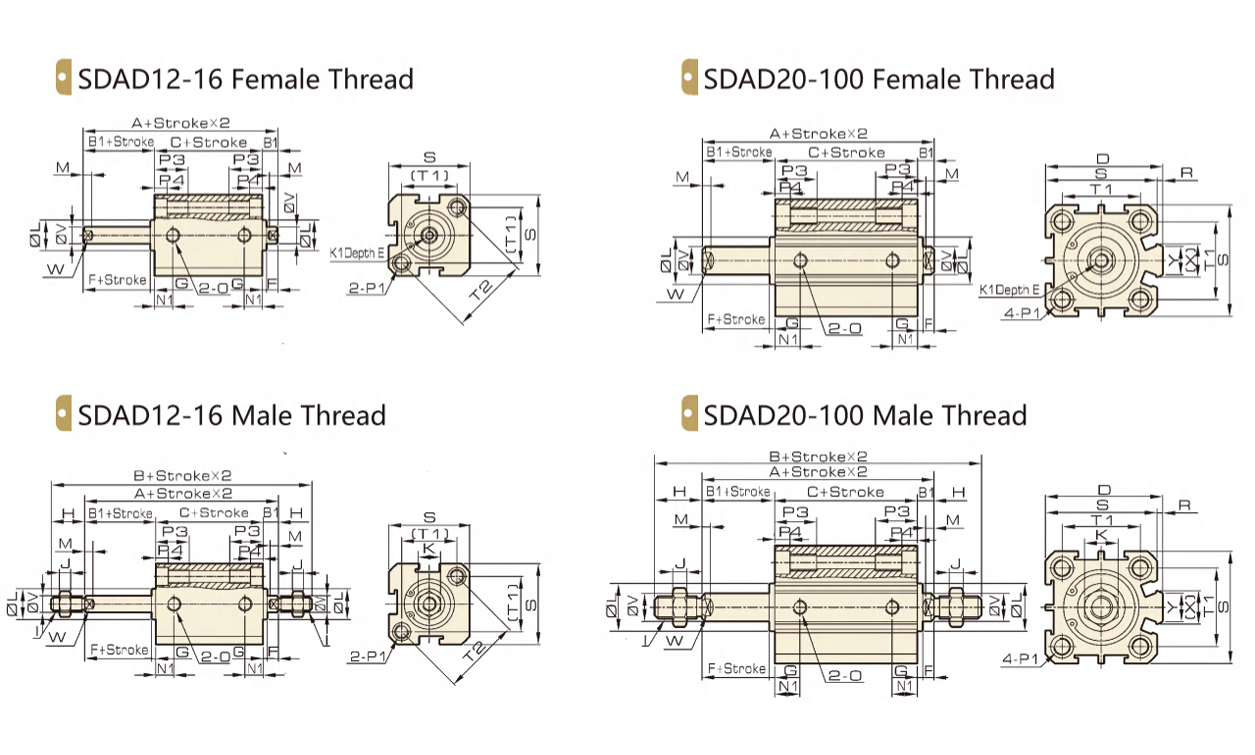

Gesamtdimension

Dimension

Bohrung/Symbol	A		B		C		B1	D	E	F	G	H	I	J	K	K1	L	M	N1
Typ	Standard	Mit Magnet	Standard	Mit Magnet	Standard	Mit Magnet	B1	D	E	F	G	H	I	J	K	K1	L	M	S = 5	S> 5
12	27	37	51	61	17	27	5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	10	3	5.5	6.5
16	29.5	39.5	53.5	63.5	18.5	28.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	11	3	6.5	7.5
20	30.5	40.5	60.5	70.5	19.5	29.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7	13	3	7.5
25	33	43	67	77	21	31	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8	17	3	8
32	38.5	48.5	74.5	84.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0	22	3	8	9
40	40	50	96	106	26	36	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25	28	3	8	10
50	46	56	102	112	28	38	9	71.5	15	5	4	28	M18X1.5	9	27	M10x1.5	38	3	8	10.5
63	50	60	106	116	32	42	9	84.5	15	5	4	28	M18X1.5	9	27	M10x1.5	40	3	9.5	11
80	63	73	129	139	41	51	11	104	20	6	5	33	M22X1.5	13	32	M14x1.5	45	4	11.5	14
100	75	85	151	161	51	61	12	124	20	7	5	38	M26X1.5	12	36	M18X1.5	55	4	15	20

Bohrung/Symbol	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	-	25	16.3	23	6	5	-	-
16	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	M5x0.8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	G1/8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	G1/8	Doppelte Seite: ∅10, COG: M8x1.25, durch Loch: ∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	G1/4	Doppelte Seite: ∅11, COG: M8x1.2s durch Loch: ∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	G3/8	Doppelte Seite: ∅15, COG: M12X1.75, durch Loch: ∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	G3/8	Doppelte Seite: ∅17.5, COG: M14x2, durch Loch: ∅11.3	30	13	10	114	90	-	32	27	35.5	26

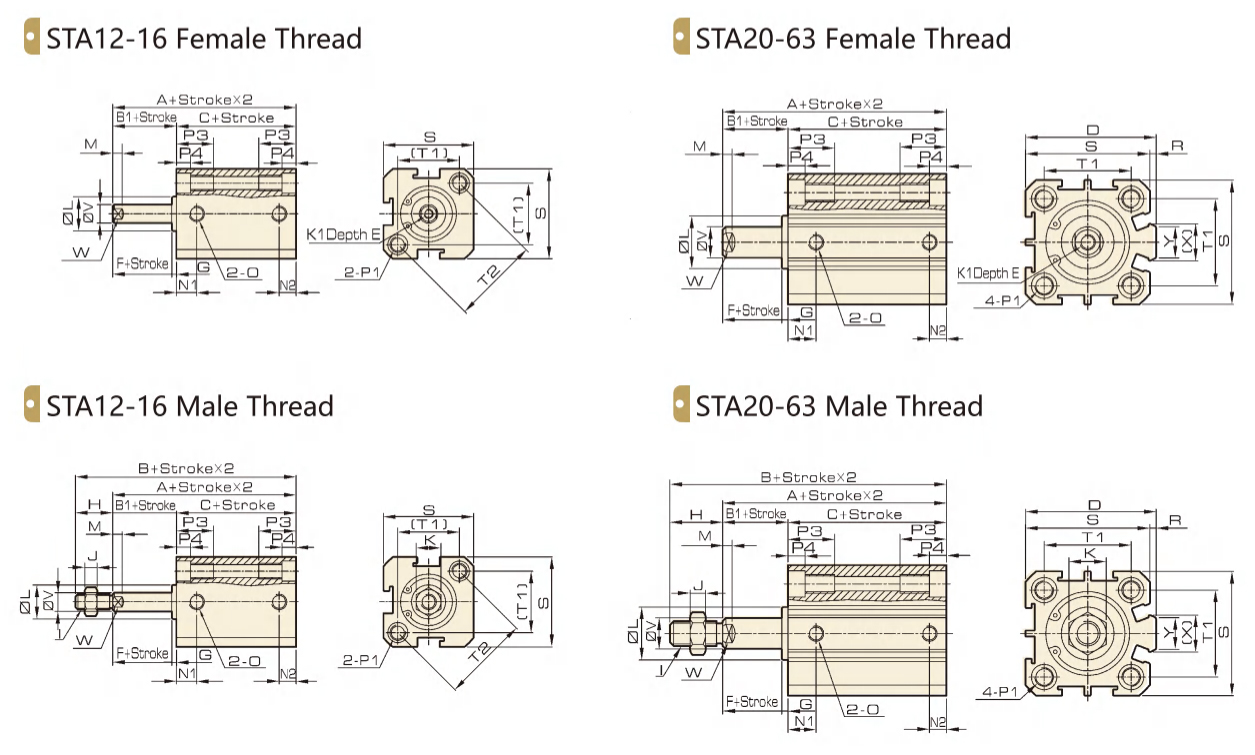

Gesamtdimension

Dimension

Bohrung/Symbol	A		B		c		B1	D	E	F	G	H	I	J	K	K1	L	M	N1
Typ	Standard	Mit Magnet	Standard	Mit Magnet	Standard	Mit Magnet	B1	D	E	F	G	H	I	J	K	K1	L	M	S = 5	S> 5
12	41	51	53	63	17	27	5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	10	3	5.5	6.5
16	43	53	55	65	18.5	28.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	11	3	6.5	7.5
20	47.5	57.5	62.5	72.5	19.5	29.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7	13	3	7.5
25	53	63	70	80	21	31	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8	17	3	8
32	61.5	71.5	79.5	89.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0	22	3	8	9
40	64	74	92	102	26	36	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25	28	3	8	10
50	70	80	98	108	28	38	9	71.5	15	5	4	28	M18X1.5	9	27	M10x1.5	38	3	8	10.5
63	74	84	102	112	32	42	9	84.5	15	5	4	28	M18X1.5	9	27	M10x1.5	40	3	9.5	11
80	92.5	102.5	125.5	135.5	41	51	11	104	20	6	5	33	M22X1.5	13	32	M14x1.5	45	4	11.5	14
100	110.5	120.5	148.5	158.5	51	61	12	124	20	7	5	38	M26X1.5	12	36	M18X1.5	55	4	15	20

Bohrung/Symbol	O	P1	P3	P4	Q	R	S	T1	T2	V	W	X	Y
12	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	17	-	25	16.3	23	6	5	-	-
16	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	17	-	29	19.8	28	6	5	-	-
20	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	14	4.5	21	2	34	24	-	8	6	11.2	10
25	M5x0.8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	15	5.5	24	2	40	28	-	10	8	12	10
32	G1/8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	16	5.5	27	6	44	34	-	12	10	18	14
40	G1/8	Doppelte Seite: ∅10, COG: M8x1.25, durch Loch: ∅6.7	20	7.5	28	6.5	52	40	-	16	14	21	14
50	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	29	9.5	62	48	-	20	17	29.5	19
63	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	29	9.5	75	60	-	20	17	26	19
80	G3/8	Doppelte Seite: ∅15, COG: M12X1.75, durch Loch: ∅10.3	25	10.5	35.5	10	94	74	-	25	22	36	26
100	G3/8	Doppelte Seite: ∅17.5, COG: M14x2, durch Loch: ∅11.3	30	13	42.5	10	114	90	-	32	27	35.5	26

Gesamtdimension

Dimension

Bohrung/Symbol	A		B		C		B1	D	E	F	G	H	I	J	K	K1	L	M	N1
Typ	Standard	Mit Magnet	Standard	Mit Magnet	Standard	Mit Magnet	B1	D	E	F	G	H	I	J	K	K1	L	M	S = 5	S> 5
12	41	51	53	63	17	27	5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	10	3	5.5	6.5
16	43	53	55	65	18.5	28.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	11	3	6.5	7.5
20	47.5	57.5	62.5	72.5	19.5	29.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7	13	3	7.5
25	53	63	70	80	21	31	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8	17	3	8
32	61.5	71.5	79.5	89.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0	22	3	8	9
40	64	74	92	102	26	36	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25	28	3	8	10
50	70	80	98	108	28	38	9	71.5	15	5	4	28	M18X1.5	9	27	M10x1.5	38	3	8	10.5
63	74	84	102	112	32	42	9	84.5	15	5	4	28	M18X1.5	9	27	M10x1.5	40	3	9.5	11
80	92.5	102.5	125.5	135.5	41	51	11	104	20	6	5	33	M22X1.5	13	32	M14x1.5	45	4	11.5	14
100	110.5	120.5	148.5	158.5	51	61	12	124	20	7	5	38	M26X1.5	12	36	M18X1.5	55	4	15	20

Bohrung/Symbol	O	P1	P3	P4	Q	R	S	T1	T2	V	W	X	Y
12	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	17	-	25	16.3	23	6	5		-
16	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	12	4.5	17	-	29	19.8	28	6	5		-
20	M5x0.8	Doppelte Seite: ∅6.5, COG: M5x0.8 durch Loch: ∅4.2	14	4.5	21	2	34	24	-	8	6	11.2	10
25	M5x0.8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	15	5.5	24	2	40	28	-	10	8	12	10
32	G1/8	Doppelte Seite: ∅8.2, COG: M6x1, durch Loch: ∅4.6	16	5.5	27	6	44	34	-	12	10	18	14
40	G1/8	Doppelte Seite: ∅10, COG: M8x1.25, durch Loch: ∅6.7	20	7.5	28	6.5	52	40	-	16	14	21	14
50	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	29	9.5	62	48	-	20	17	29.5	19
63	G1/4	Doppelte Seite: ∅11, COG: M8x1.25, durch Loch: ∅6.7	25	8.5	29	9.5	75	60	-	20	17	26	19
80	G3/8	Doppelte Seite: ∅15, COG: M12X1.75, durch Loch: ∅10.3	25	10.5	35.5	10	94	74	-	25	22	36	26
100	G3/8	Doppelte Seite: ∅17.5, COG: M14x2, durch Loch: ∅11.3	30	13	42.5	10	114	90	-	32	27	35.5	26

Steuerkomponente

VENTILINSEL

Ausführungskomponente

DRUCKLUFTAUFBEREITUNGSEINHEIT

Pneumatisches Zubehör

Herunterladen

2d/3d Cad

SCHIENENVERKEHR

KRAFTFAHRZEUG

TEXTILMASCHINEN

Medizinisches Instrument

INDUSTRIELLE AUTOMATISIERUNG

Innovation

Qualität

Leistung

Über JELPC

Geschichte

Nachricht

Karrieremöglichkeiten

Webmenü

Produktsuche

Sprache

Menü beenden

Flachzylinder

Produkte

Kompaktzylinder der SDA -Serie

KONTAKT JELPC

Inländische Vertriebsabteilung:

Internationale Handelsabteilung:

Hauptbüro:

Webmenü

Produktsuche

Sprache

Aktie

Menü beenden

Flachzylinder

Produkte

Kompaktzylinder der SDA -Serie

KONTAKT JELPC

Inländische Vertriebsabteilung:

Internationale Handelsabteilung:

Hauptbüro:
