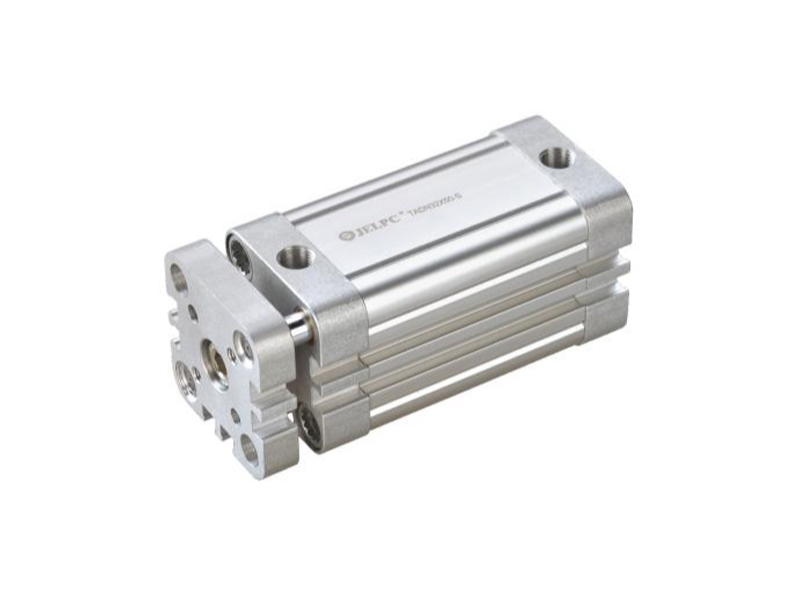

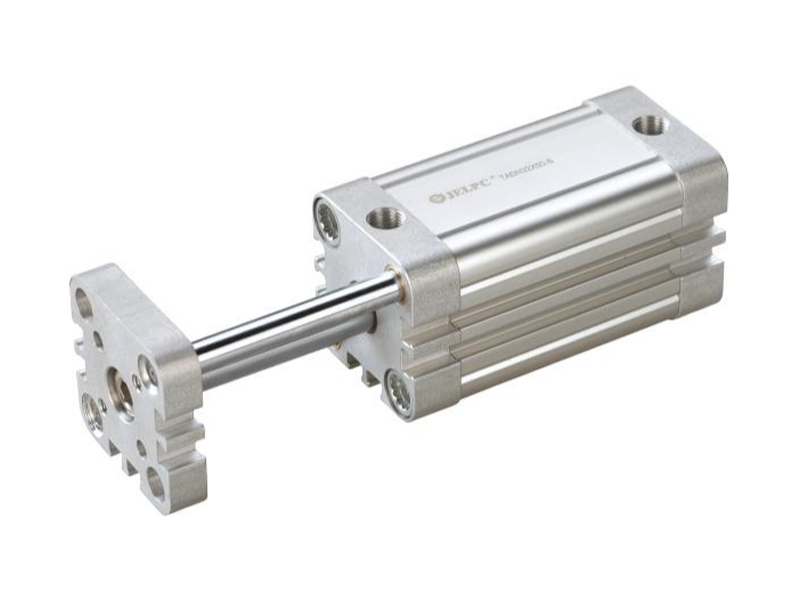

Tadn Series Guide Zylinder

Tadn Series Guide Zylinder

Eigenschaften:

1. TADN -Serie Compact Cylinder Accord mit ISO21287 Standard.
2. Zylinder der TADN -Serie mit kompakter Struktur, abgeleitete viele Varietyp -Typn und eine breite Palette von Anwendungen
3. Beide Ende verwenden Gummiseil, um die verbleibende Energie der Hochgeschwindigkeitsbewegung und des Maschinenzyklus zu absorbieren.
4. Jede Unmachtung hat eine große Anzahl von Zubehör, daher ist es sehr einfach.
5. Auf jeder Seite gibt es zwei umgekehrte Stangenpositionierung, um die Belastungskapazität für einen reibungsloseren Betrieb zu verbessern.

  • Produktparameter

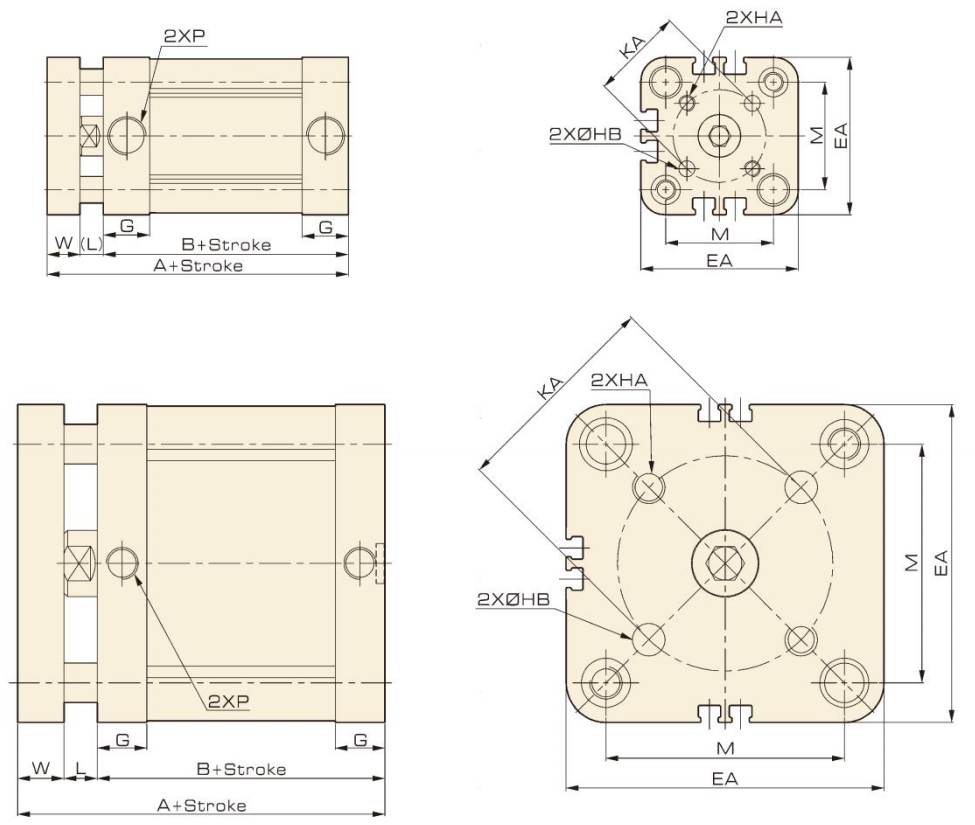

  • Produktgröße

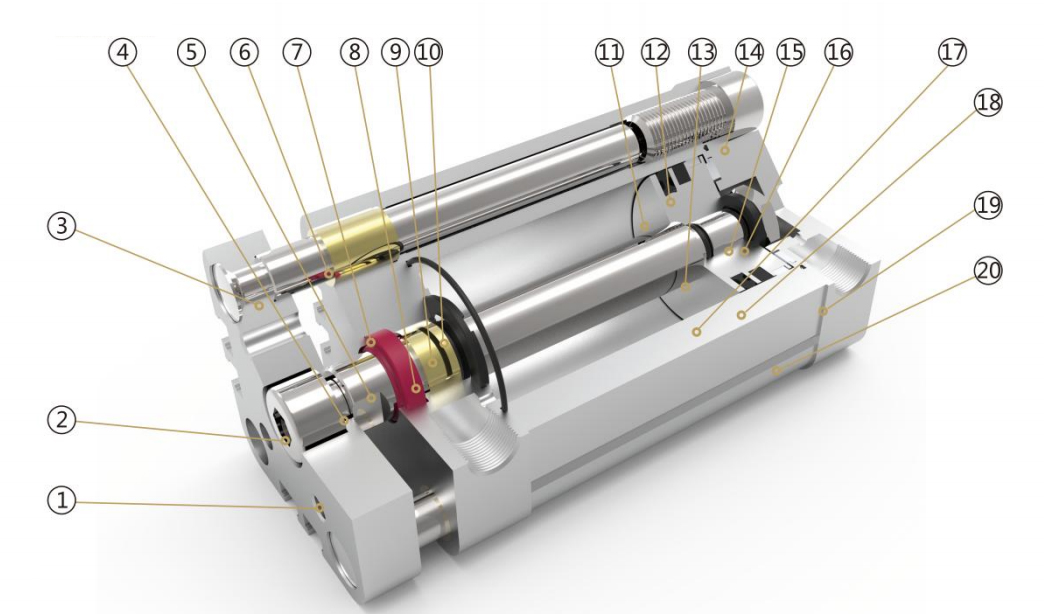

Interne Struktur

Teile

Nummer Name Nummer Name
1 Fixierplatte 11 Sicherungsring (C-Ring)
2 Innensechskantschraube 12 Gleitdichtung
3 Führungsstange 13 O Ring
4 Kolbenstangestange 14 Deckelschraube
5 Staubring 15 Kleine Dichtung
6 Kupferrohr 16 Sechseckmutter
7 Vorderdeckel 17 Kolbenstange
8 Lager 18 Magnet
9 Kollisionsschutzdichtung 19 Rückdeckel
10 O Ring 20 Zylinderlaufbuchse

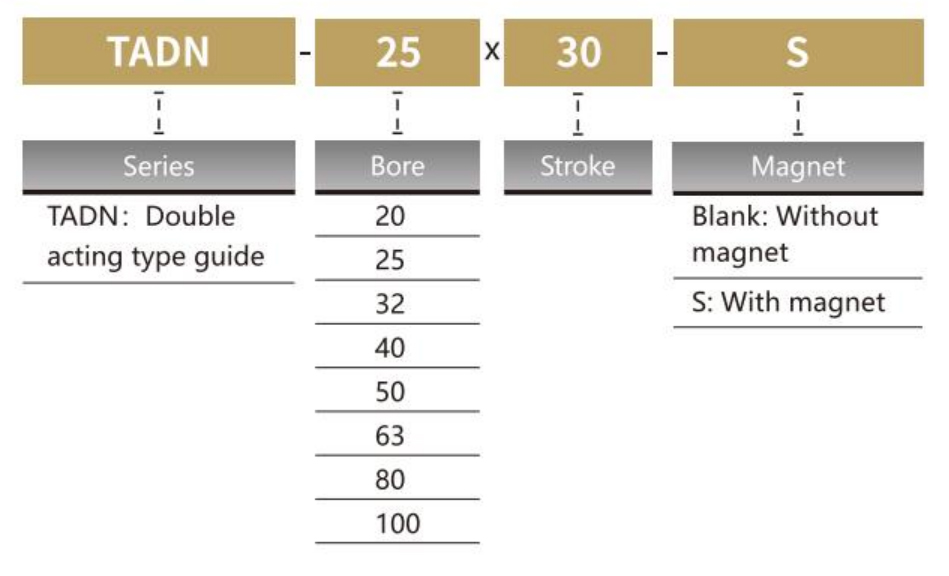

Bestellcode

*Sensormodell JEL-30, finden Sie in P173 für den spezifischen Bestellcode.


Spezifikation

Bohrung (MM)

20

25

32

40

50

63

80

100

Betrieb

Doppeltwirkend

Arbeitsmedium

Luft

Standardschlag

5 ~ 100 mm

Betriebsdruckbereich

0,1 ~ 1,0 mPa

Beweisdruck

1,5 MPA

Betriebstemperaturbereich

-20 〜80 ° C.

Betriebsgeschwindigkeitsbereich

30〜500 mm/s

Anschlussterminalgröße

M5x0.8

G1/8

Schlaganfall

Bohrung Standardschlag Max. Schlaganfall
ADN/ADNJ
ADND		 20 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100
25 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 150
32/40 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 200 200 2000 200 2000 90 100 110 120 125 160 175 200 2000 2000 200 200 2000 90 100 110 120 125 150 175 200 200
50/63 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 250
80/100 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 300
TADN 20/25/32/40/50/63/80 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100
