Eigenschaften:
1.Vorderdeckel mit DU-Lager für gute Führung und hohe Verschleißfestigkeit.
2.Wellenabdichtungsmaterial aus PU, das durch hohe Festigkeit, gute Zähigkeit, Verschleiß-, Öl- und Alterungsbeständigkeit überzeugt.
3.Nietverfahren für Kolbenstange und Kolben zur Verbesserung der Rundlaufgenauigkeit.
4.Zwei Rückstellstangenpositionierungen pro Seite zur Erhöhung der Tragfähigkeit und für einen ruhigeren Betrieb.
5.Reduzierte Geräuschentwicklung während des Betriebs durch Gummipuffer.

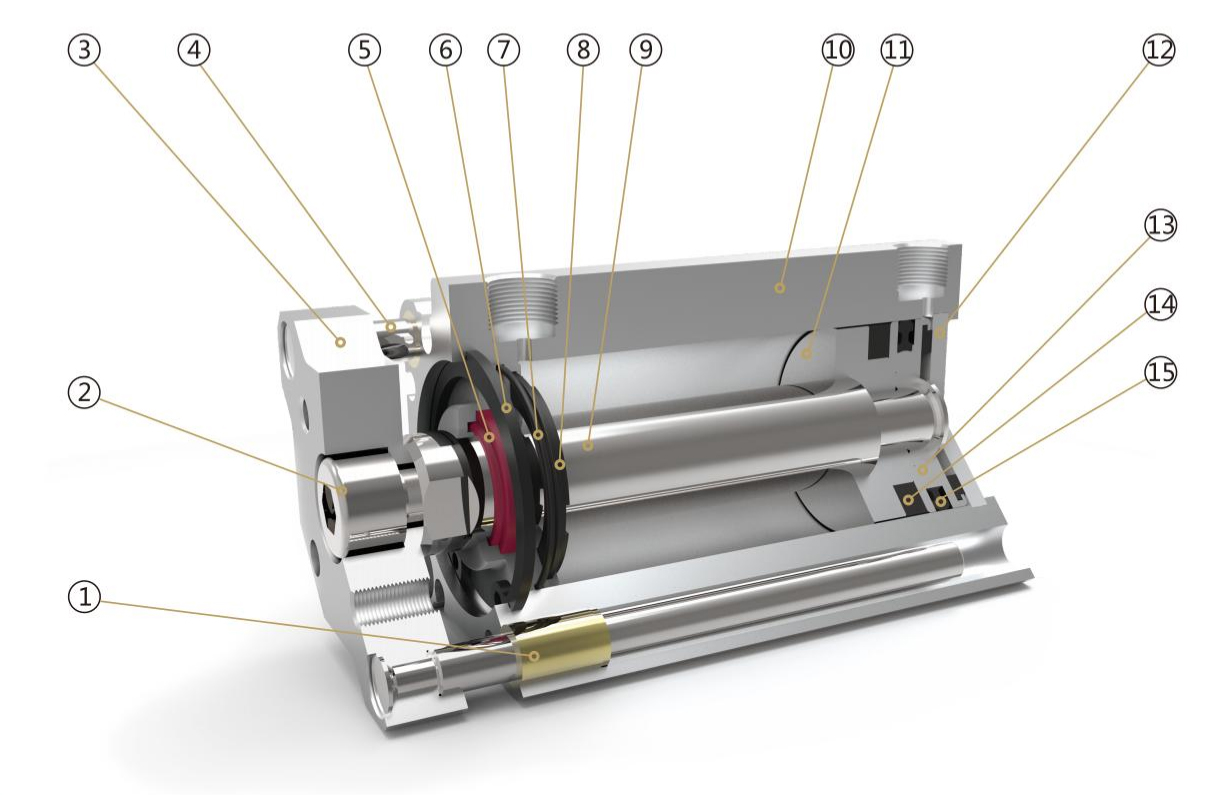

Interne Struktur
Teile
|
Nummer |
Name |
Nummer |
Name |
|
1 |
Kupferrohr |
9 |
Kolbenstangestange |
|
2 |
Innensechskantschraube |
10 |
Zylinderlaufbuchse |
|
3 |
Fixierplatte |
11 |
Magnetbasis |
|
4 |
Führungsstange |
12 |
Rückdeckel |
|
5 |
Staubring |
13 |
Kolbenstange |
|
6 |
Sicherungsringe für Bohrungen |
14 |
Magnet |
|
7 |
O Ring |
15 |
Sicherungsring (C-Ring) |
|
8 |
Kollisionsschutzdichtung |

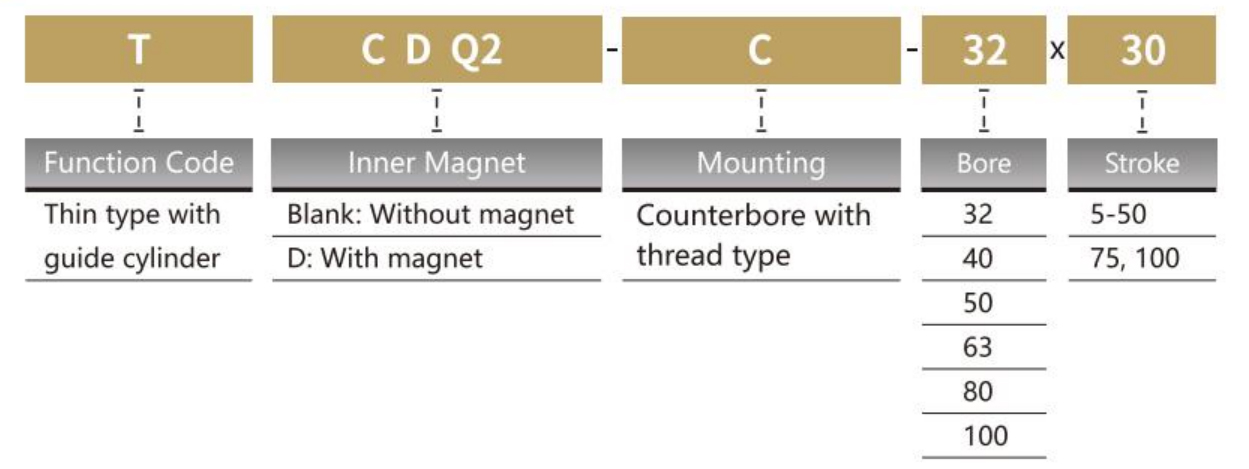

Bestellcode
*Sensormodell JEL-07, finden Sie in P173 für den spezifischen Bestellcode.
Spezifikation
|
Bohrung (MM) |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
Betrieb |
Doppeltwirkend |
||||||
|
Arbeitsmedium |
Luft |
||||||
|
Betriebsdruckbereich |
Doppeltwirkend |
0,1 〜1.0Mpa |
|||||
|
Beweisdruck |
1,5 MPA |
||||||
|
Betriebstemperaturbereich |
-20 ~ 80 ° C |
||||||
|
Betriebsgeschwindigkeitsbereich |
Doppeltwirkend |
30 〜500 mm/s |
30 〜350 mm/s |
30 〜250 mm/s |
|||
|
Anschlussterminalgröße |
G1/8 |
G1/4 |
G3/8 |
||||

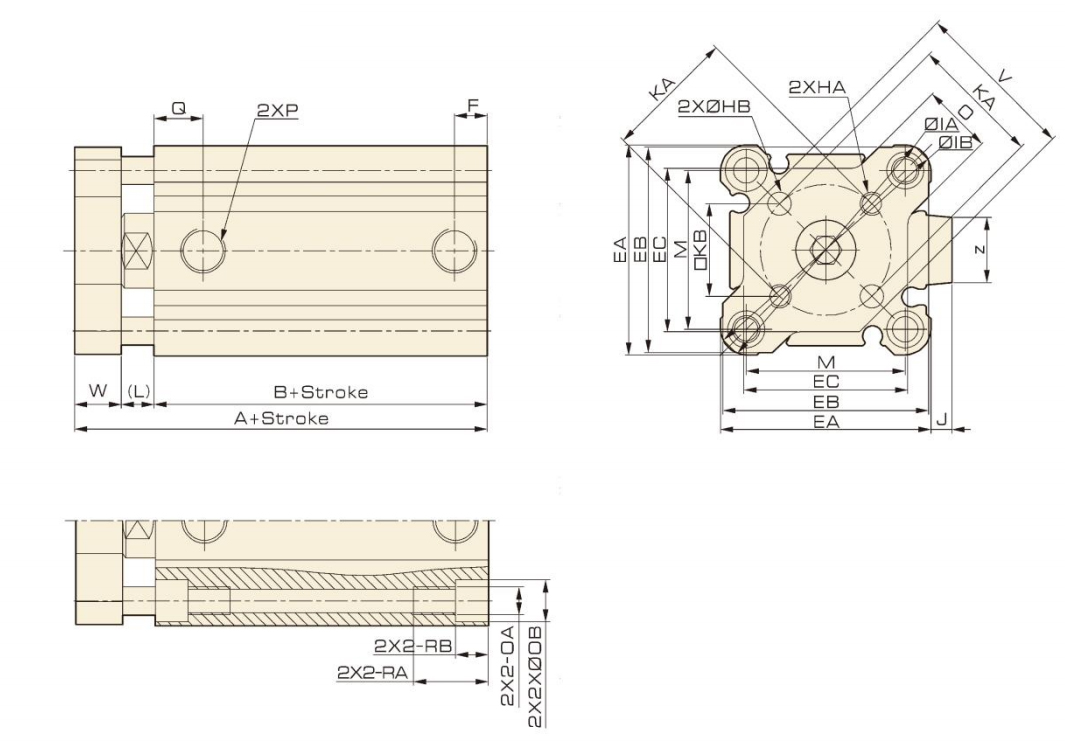

Gesamtdimension
Dimension
|
Bohrung/Symbol |
Hub-Reichweite (MM) |
Keine Magnet |
Mit Magnet |
EA |
EB |
EC |
||||||||||||
|
A |
B |
F |
Q |
P |
A |
B |
F |
Q |
P |
|||||||||
|
- |
IN |
TF |
- |
IN |
TF |
|||||||||||||
|
32 |
5 |
40 |
23 |
5.5 |
11.5 |
M5x0.8 |
- |
- |
50 |
33 |
7.5 |
10.5 |
G1/8 |
Pt1/8 |
Npt1/8 |
45 |
44 |
35 |
|
10-50 |
7.5 |
10.5 |
G1/8 |
Pt1/8 |
Npt1/8 |
|||||||||||||
|
75- 100 |
50 |
33 |
||||||||||||||||
|
40 |
5-50 |
46.5 |
29.5 |
8 |
11 |
G1/8 |
Pt1/8 |
Npt1/8 |
56.5 |
39.5 |
8 |
11 |
G1/8 |
Pt1/8 |
Npt1/8 |
52 |
51.5 |
38 |
|
75-100 |
56.5 |
39.5 |
||||||||||||||||
|
50 |
5-50 |
50.5 |
30.5 |
10.5 |
10.5 |
G1/4 |
Pt1/4 |
Npt1/4 |
60.5 |
40.5 |
10.5 |
10.5 |
GL/4 |
Pt1/4 |
Npt1/4 |
62 |
61 |
48.5 |
|
75-100 |
60.5 |
40.5 |
||||||||||||||||
|
63 |
5-50 |
56 |
36 |
10.5 |
15 |
G1/4 |
Pt1/4 |
Npt1/4 |
66 |
46 |
10.5 |
15 |
GL/4 |
Pt1/4 |
Npt1/4 |
77 |
76 |
59 |
|
75-100 |
66 |
46 |
||||||||||||||||
|
80 |
5-50 |
67.5 |
43.5 |
12.5 |
16 |
G3/8 |
Pt3/8 |
Npt3/8 |
77.5 |
53.5 |
12.5 |
15 |
G3/8 |
Pt3/8 |
Npt3/8 |
98 |
97 |
75 |
|
75-100 |
77.5 |
53.5 |
||||||||||||||||
|
100 |
5-50 |
79 |
53 |
13 |
23 |
G3/8 |
Pt3/8 |
Npt3/8 |
89 |
63 |
13 |
23 |
G3/8 |
Pt3/8 |
Npt3/8 |
117 |
116 |
92.5 |
|
75-100 |
89 |
63 |
||||||||||||||||
|
Bohrung/Symbol |
HA |
OA |
HB |
IA |
IB |
J |
KA |
KB |
L |
M |
N |
OB |
RA |
RB |
V |
W |
Z |
O |
|
32 |
M5x0.8 |
M6x1.0 |
5 0.2 0 |
60 |
58.5 |
4.5 |
28 ± 0,02 |
19.8 |
7 |
34 |
5.5 |
9 |
17 |
7 |
35 |
10 |
14 |
15 |
|
40 |
M5x0.8 |
M6x1.0 |
5 0.2 0 |
69 |
67.5 |
5 |
33 ± 0,02 |
23.3 |
7 |
40 |
5.5 |
9 |
17 |
7 |
42 |
10 |
14 |
15 |
|
50 |
M6x1.0 |
M8x1.25 |
6 0.2 0 |
86 |
84.5 |
7 |
42 ± 0,02 |
29.7 |
8 |
50 |
6.6 |
11 |
22 |
8 |
54.5 |
12 |
19 |
16 |
|
63 |
M6x1.0 |
M10x1.5 |
6 0.2 0 |
103 |
100 |
7 |
50 ± 0,02 |
35.4 |
8 |
60 |
9 |
14 |
28.5 |
10.5 |
68 |
12 |
19 |
19 |
|
80 |
M8x1.25 |
M12X1.75 |
8 0.2 0 |
132 |
129 |
6 |
65 ± 0,02 |
46 |
10 |
77 |
11 |
17.5 |
35.5 |
13.5 |
86 |
14 |
25 |
22 |
|
100 |
M10x1.5 |
M12X1.75 |
10 0.2 0 |
156 |
153 |
6.5 |
80 ± 0,02 |
56.6 |
10 |
94 |
11 |
17 |
35.5 |
13.5 |
108 |
16 |
25 |
25 |
