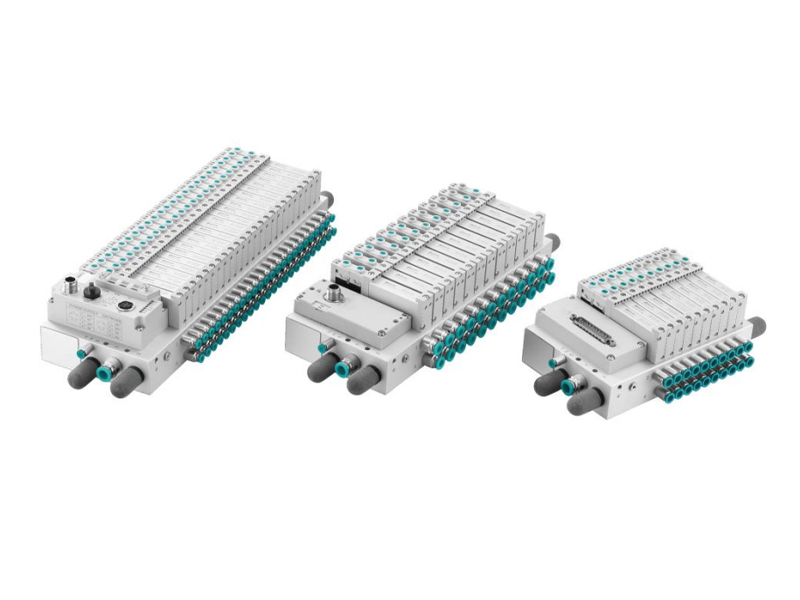

Über Ventilinsel
● Für modulare pneumatische Kontrollsysteme
● Extrem Flexibilität und Ausdehnung
● 14 mm und 10 mm Breiten mit verschiedenen Funktionen optional
● Reduzierter Stromverbrauch um 70% reduziert
● Indikatorlicht ist in allen Winkeln sichtbar für eine schnelle Fehlerbehebung
● Bis zu 24 Ventilpositionen
● Schutzklasse LP65
● Interne und externe Pilotstruktur verfügbar
Spezifikationen
| Positionen | 4,5,6,7,8,9,10,12,14,16,20,24 | ||
| Elektrische Verbindung | D-Sub25 Pin, IU-Link, Pruhinei.etnercai, Etnerinet/IP, CC-Linkiefela Basic | ||
| Stromspannung | 24 VDC ± 10% | ||
| Stromverbrauch | Single Coil Instant max 1.2W | ||
| Durchflussrate | Max600l/min (gemäß Ventiltyp) | ||
| Arbeitsport | 10 mm: Versorgung = Auspuff = G1/4 "Arbeit = M7*1 | 14mm: Versorgung = Auspuff = G1/4 "Arbeiten = G1/8" | |
| Arbeitsdruck | Pilotdruck | Siehe P39 FDF -Ventilspezifikation | |

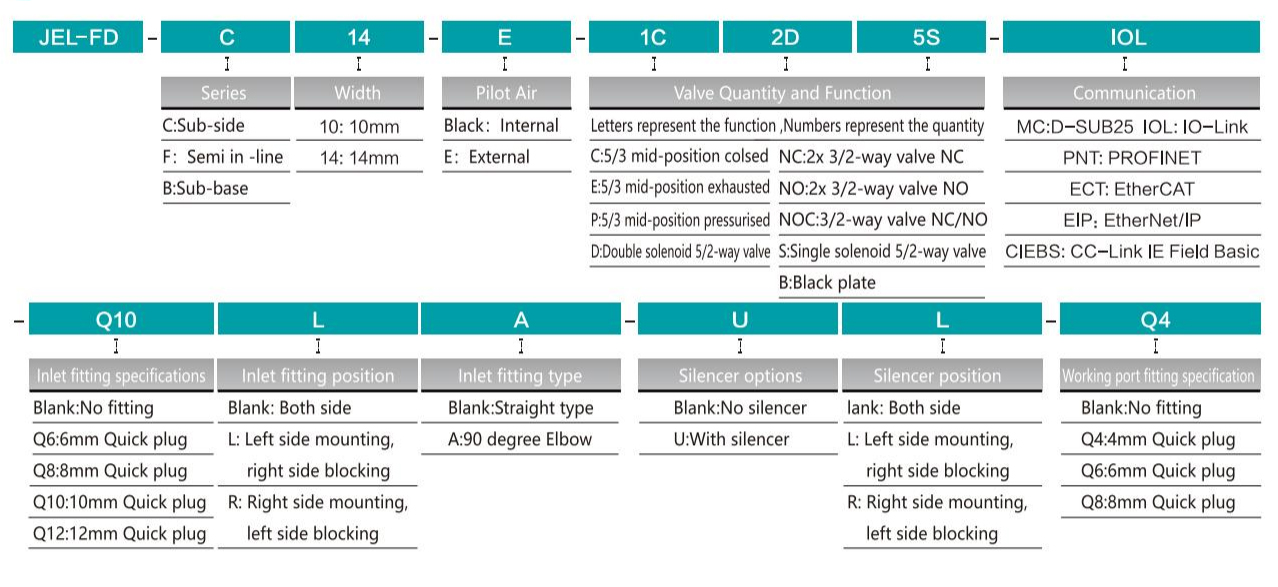

Bestellcode

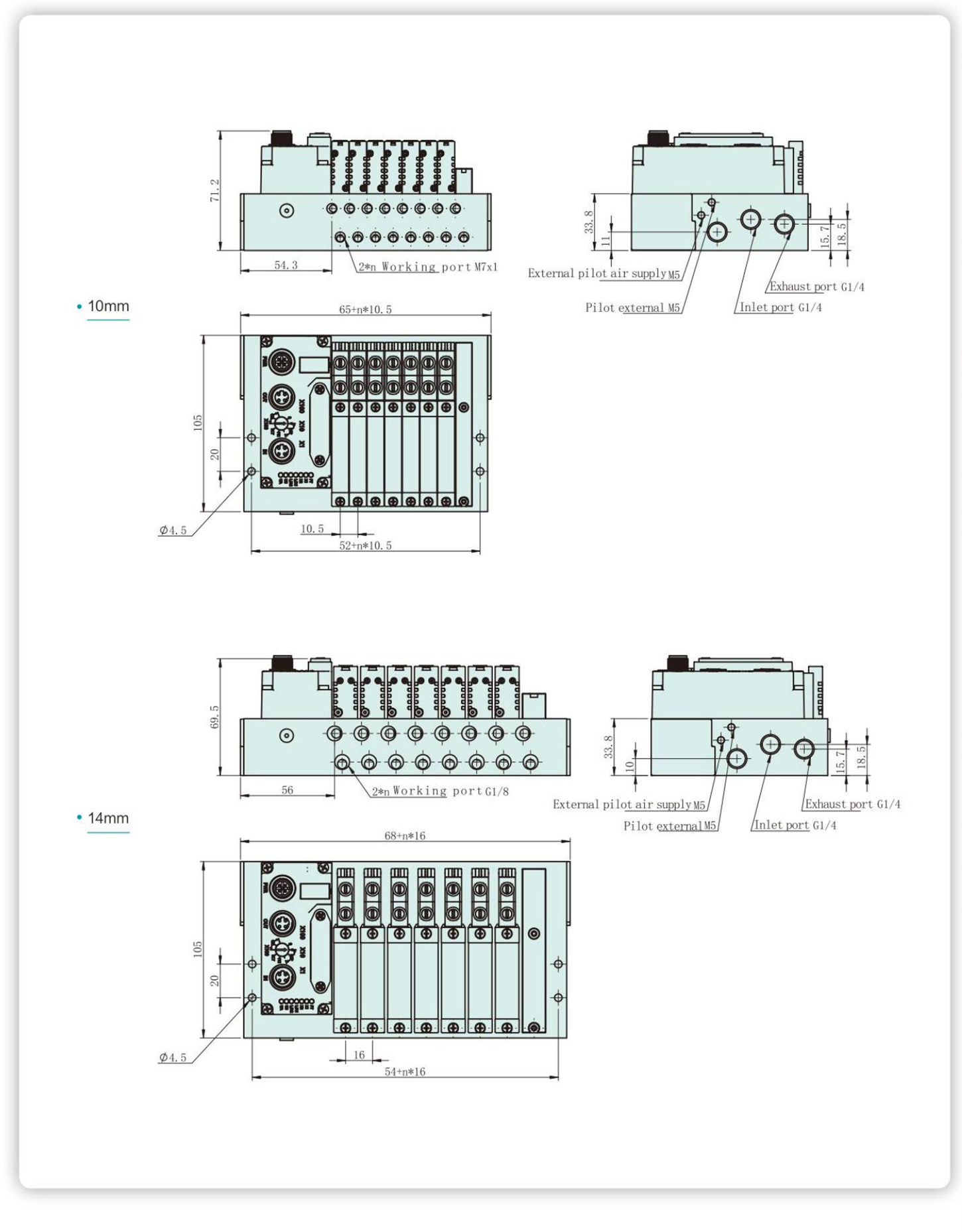

Gesamtdimension
Strukturdiagramm
● Auswahl der schnellen Push-in-Anschlüsse

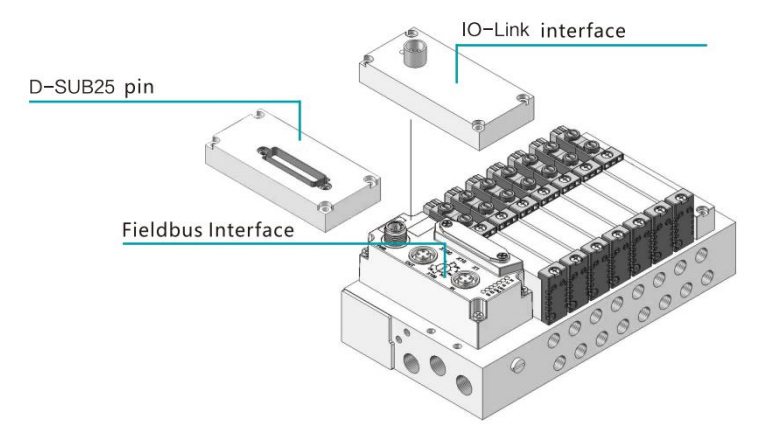

● Der Wechsel zwischen verschiedenen Bussystemen oder Steuerungsmodi ist realisierbar.

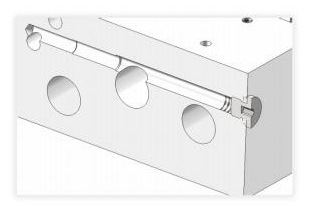

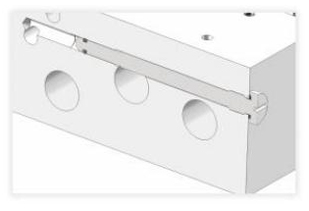

Interne und externe Pilotwechsel
 |
 |
| Externer Pilot | Interner Piloten |
| Wenn Sie die Schraube am Pilotschaltloch installieren, können Sie die externe Pilotfunktion realisieren. Pilotluft durch das M5 -Gewindeloch an der Endfläche der unteren Platte. | Wenn Sie den M5 -Stecker am Pilotschaltloch installieren, können Sie die interne Pilotenfunktion direkt durch den Lufteinlass der unteren Platte realisieren. |

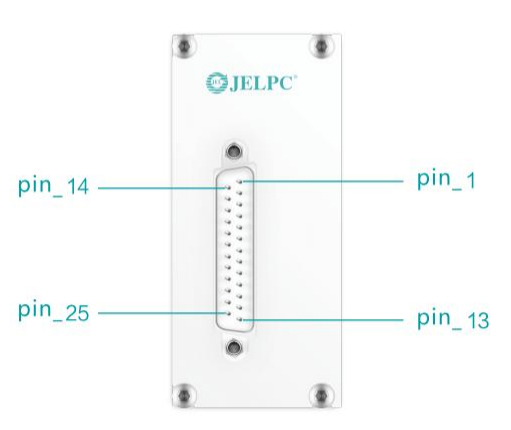

D-Sub25-Stift
| Artikel | Bestellcode |
| D-Sub25-Stift | M1-25-Sub |

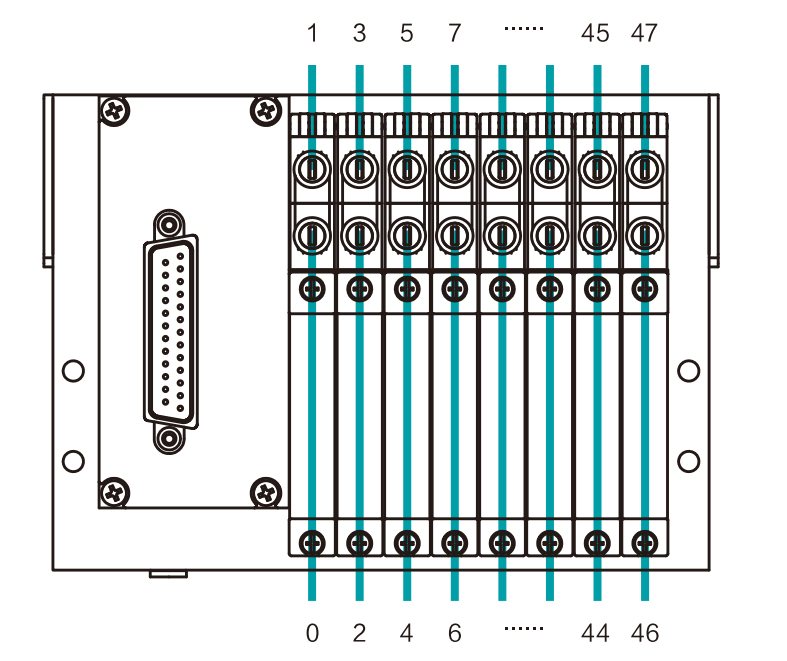

● Ventilanschluss kann je nach Verbindungsmodus bis zu 24 Schiebern steuern. Jede Ventilschieber des Ventilanterminals Corresponmds zu einem Stift am Multi-Stift-Stecker.
Definition des D-Sub25-Stiftmoduls
| STIFT | Position | Max -Ventilposition | ||||
| 4 ~ 12 | 16 | 20 | 24 | |||
| Ventil Nr. /Schiebername | ||||||
| 1 | 0 | 0/14 | 0/14 | 0/14 | 0/14 | |
| 2 | 1 | 0/12 | 00/12 | 0/12 | 23/14 | |
| 3 | 2 | 1/14 | 1/14 | 1/14 | 1/14 | |
| 4 | 3 | 1/12 | 1/12 | 1/12 | 22/14 | |
| 5 | 4 | 2/14 | 2/14 | 2/14 | 2/14 | |
| 6 | 5 | 2/12 | 2/12 | 2/12 | 21/14 | |
| 7 | 6 | 3/14 | 3/14 | 3/14 | 3/14 | |
| 8 | 7 | 3/12 | 3/12 | 3/12 | 20/14 | |
| 9 | 8 | 4/14 | 4/14 | 4/14 | 4/14 | |
| 10 | 9 | 4/12 | 4/12 | 19/14 | 19/14 | |
| 11 | 10 | 5/14 | 5/14 | 5/14 | 5/14 | |
| 12 | 11 | 5/12 | 5/12 | 18/14 | 18/14 | |
| 13 | 12 | 6/14 | 6/14 | 6/14 | 6/14 | |
| 14 | 13 | 6/12 | 6/12 | 17/14 | 17/14 | |
| 15 | 14 | 7/14 | 7/14 | 7/14 | 7/14 | |
| 16 | 15 | 7/12 | 7/12 | 16/14 | 16/14 | |
| 17 | 16 | 8/14 | 8/14 | 8/14 | 8/14 | |
| 18 | 17 | 8/12 | 15/14 | 15/14 | 15/14 | |
| 19 | 18 | 9/14 | 9/14 | 9/14 | 9/14 | |
| 20 | 19 | 9/12 | 14/14 | 14/14 | 14/14 | |
| 21 | 20 | 10/14 | 10/14 | 10/14 | 10/14 | |
| 22 | 21 | 10/12 | 13/14 | 13/14 | 13/14 | |
| 23 | 22 | 11/14 | 11/14 | 11/14 | 11/14 | |
| 24 | 23 | 11/12 | 12/14 | 12/14 | 12/14 | |
| 25 | Com | |||||
● Das Doppelspulenventil kann an der Ventilposition installiert werden, die dem Graubereich entspricht.

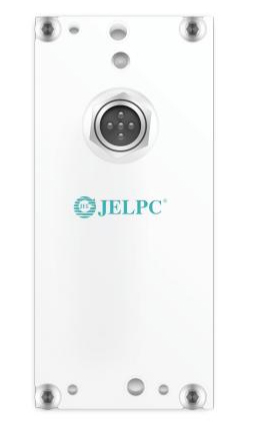

IO-Link-Modul
| Artikel | Bestellcode | Beschreibung |
| Io-link-8 | Jel-vte-8-Pt | Bis zu 8 Positionsbasis |
| Io-link-16 | Jel-vte-16-Pt | Bis zu 16 Positionsbasis |
| Io-Link-24 | Jel-vte-24-Pt | Bis zu 24 Positionsbasis |
| IO-Link-Pin-Verteilung | |||
| Schnittstelle | Pin | Verteilung | Funktion |
 |
1 | 24VVEL/Sen (PS) | Versorgungsleistung |
| 2 | 24 V BAL/OUT (PL) | Lastkraft | |
| 3 | Ov el/sen (ps) | Versorgungsleistung | |
| 4 | C/q | Kommunikation | |
| 5 | Ov val/out (pl) | Lastkraft | |
| O-Link-LED-Indikator | Laufwerksdatei IO-Link | ||||
| Grüne Lichtblitze | Normaler Betriebszustand | Spezifikation | V1.1 | Ausgabedaten | 2 Bytes |
| Rotlicht immer an | 24-V-Lastkraftfehler Orno 10-Link-Signal | Datenübertragungsrate | Com2 (38,4 kbit) | 4 Bytes | |
| Blaues Licht immer an | Open Circuit oder Überlastung | 6 Bytes | |||
● Bitte fragen Sie nach der entsprechenden ungeraden Datei.
Fieldbus -Modul
| Artikel | Bestellcode | Beschreibung |
| Fieldbus-pnt | CTEU-PNT | Profinet |
| Fieldbus-Effekt | CTEU-Effekt | Ethercat |
| Fieldbus-eIp | Cteu-eip | Ethernet/IP |
| Fieldbus-Ciebs | Cteu-Ciebs | Cc-link dh field grundle |
| Fieldbus-Multiple | CTEU-MPL | Unterstützung über 4 Protokollen |

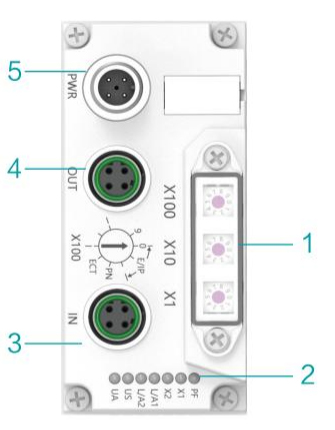

| NEIN. | Name | Beschreibung |
| 1 | Zifferblattschalter | Protokollschaltung, IP -Adresse und Schieberneinstellung |
| 2 | LED -Indikator | Betriebsstatus |
| 3 | Kommunikationsschnittstelle (in) | M12 Female D Port 4 Draht |
| 4 | Kommunikationsschnittstelle (OUT) | M12 Female D Port 4 Draht |
| 5 | Power -Schnittstelle | M12 männliches Aporta -Draht, Stromversorgung von Kommunikationsmodul und Ventil |
| Stromquelle | Kommunikationsschnittstelle (OUT) | Kommunikationsschnittstelle (OUT) | |||||||||
 |
M12,4-pin, a-codiert, männlich (PWR) |  |
M12,4-pin, d-codiert, Stecker |  |
M12,4-pin, d-codiert, Stecker | ||||||
| Pin | Funktion | Pin | Funktion | Pin | Funktion | ||||||
| 1 | Ua | Aktuatorkraft | 1 | Tx | Data übertragen | 1 | Tx | Data übertragen | |||
| 2 | GND | Aktuatorkraft | 2 | Rx | Daten empfangen | 2 | Rx | Daten empfangen | |||
| 3 | UNS | Buskraft | 3 | Tx- | Daten senden- | 3 | Tx- | Daten senden- | |||
| 4 | GND | Buskraft | 4 | Rx- | Daten empfangen- | 4 | Rx- | Daten empfangen- | |||
● Bitte fragen Sie nach der entsprechenden Laufwerksdatei.
FDF -Ventilspezifikation

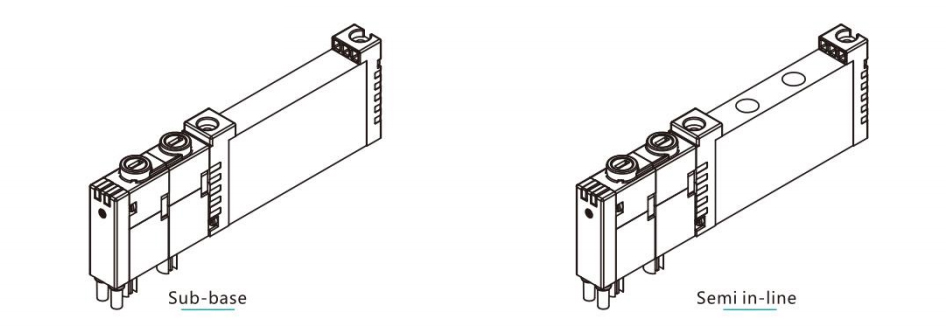

● Für das Unterbasisventil befinden sich 5 Ports unten. Für das Halb-Line-Ventil befinden sich die Einlass- und Ableitungsanschlüsse oben.
● Alle Ventile sind externer Piloten. Er kann durch Schalten von Gewinde auf der Unterbasis realisiert werden, wenn der interne Pilot benötigt wird.
|
Bestellcode |
Typ |
Bestellcode |
Funktion |
Symbol |
|
FDF-C14-510 |
Unterbasis |
14 |

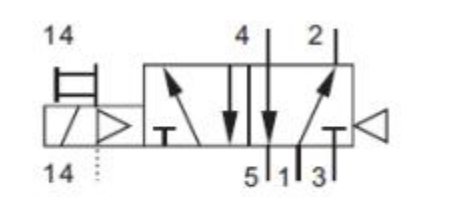

5/2-Wege-Ventil-Einzelmesseln |
|
|
FDF-F14-510 |
Semi-Inline |
|||
|
FDF-C10-510 |
Unterbasis |
10 |
||
|
FDF-F10-510 |
Semi-Inline |
|||
|
FDF-C14-520 |
Unterbasis |
14 |

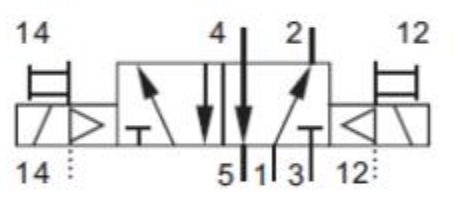

5/2-Wege-Ventil-Doppelmagnetventil |
 |
|
FDF-F14-520 |
Semi-Inline |
|||
|
FDF-C10-520 |
Unterbasis |
10 |
||
|
FDF-F10-520 |
Semi-Inline |
|||
|
FDF-C14-530 |
Unterbasis |
14 |

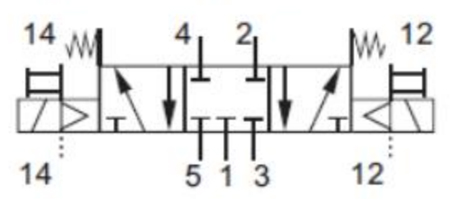

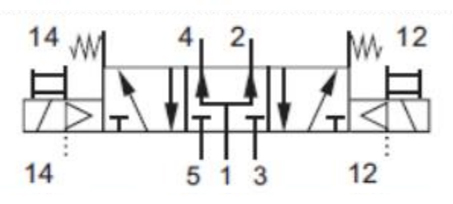

5/2-Wege-Ventil mit mittlerer Position geschlossen |
|
|
FDF-F14-530 |
Semi-Inline |
|||
|
FDF-C10-530 |
Unterbasis |
10 |
||
|
FDF-F10-530 |
Semi-Inline |
|||
|
FDF-C14-533 |
Unterbasis |
14 |

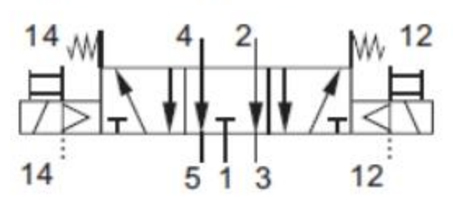

5/2-Wege-Ventil mit mittlerer Position erschöpft |
|
|
FDF-F14-533 |
Semi-Inline |
|||
|
FDF-C10-533 |
Unterbasis |
10 |
||
|
FDF-F10-533 |
Semi-Inline |
|||
|
FDF-C14-534 |
Unterbasis |
14 |
5/2-Wege-Ventil mit mittlerer Position unter Druck gesetzt |
 |
|
FDF-F14-534 |
Semi-Inline |
|||
|
FDF-C10-534 |
Unterbasis |
10 |
||
|
FDF-F10-534 |
Semi-Inline |
|||
|
FDF-C14-310 |
Unterbasis |
14 |

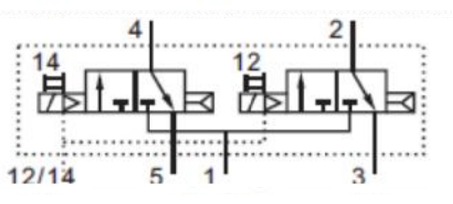

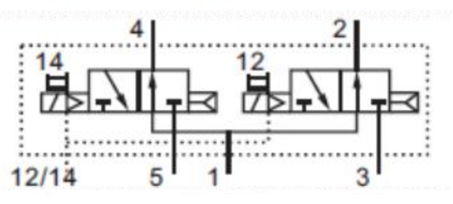

2x 3/2-Wege-Ventil NC |
 |
|
FDF-F14-310 |
Semi-Inline |
|||
|
FDF-C10-310 |
Unterbasis |
10 |
||
|
FDF-F10-310 |
Semi-Inline |
|||
|
FDF-C14-312 |
Unterbasis |
14 |
2x 3/2-Wege-Ventil Nr. |
 |
|
FDF-F14-312 |
Semi-Inline |
|||
|
FDF-C10-312 |
Unterbasis |
10 |
||
|
FDF-F10-312 |
Semi-Inline |
|||
|
FDF-C14-314 |
Unterbasis |
14 |

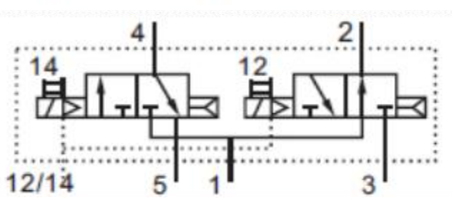

2x 3/2-Wege-Ventil NC/Nein |
 |
|
FDF-F14-314 |
Semi-Inline |
|||
|
FDF-C10-314 |
Unterbasis |
10 |
||
|
FDF-F10-314 |
Semi-Inline |

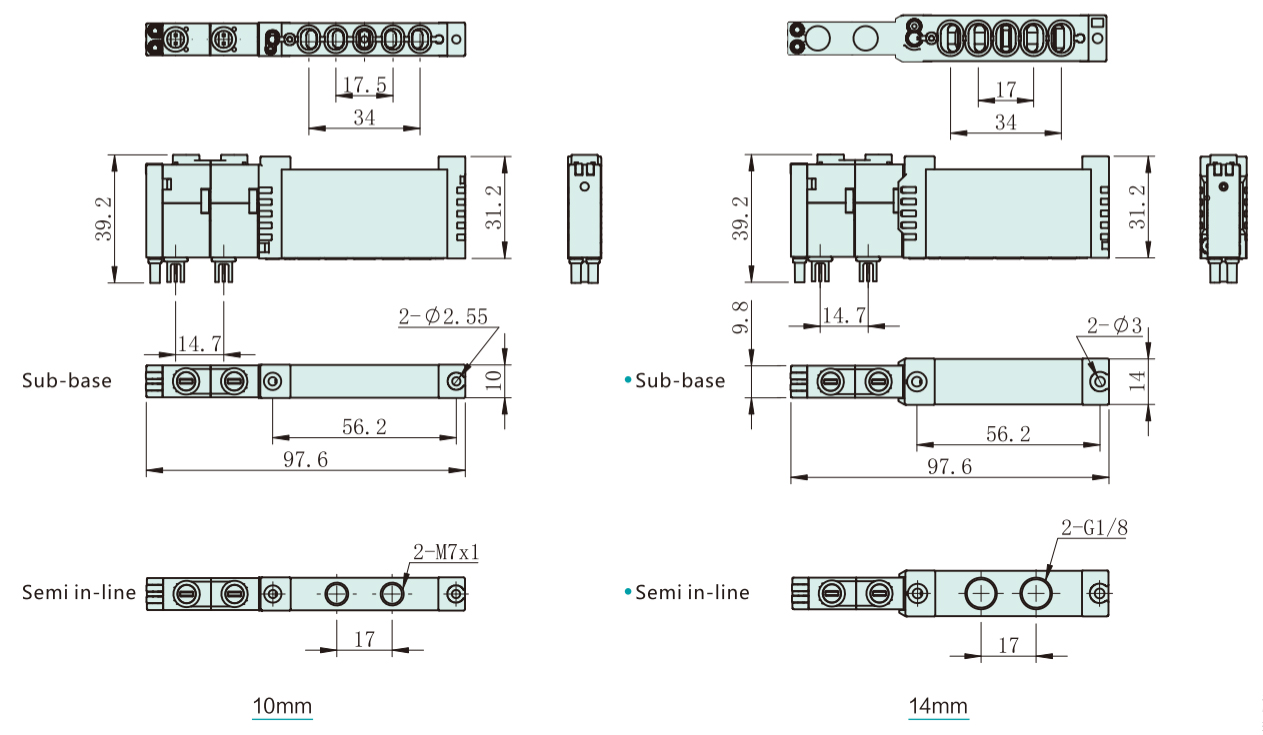

Ventilabmessungen
Ventilparameter
| Spezifikation | Interner Piloten | Externer Pilot | Durchflussrate (l/min) | ||
| Arbeitsdruck (Bar) | Pilotdruck (Bar) | Arbeitsdruck (Bar) | |||
| 10 mm | FDF-510 | 2 ~ 8 | 2 ~ 8 | 0 ~ 8 | 300 |
| FDF-520 | 2 ~ 8 | 2 ~ 8 | 0 ~ 8 | 300 | |
| FDF-530 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 260 | |
| FDF-533 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 260 | |
| FDF-534 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 260 | |
| FDF-310 | 2,5 ~ 8 | 2,5 ~ 8 | 2 ~ 8 | 280 | |
| FDF-312 | 2,5 ~ 8 | 2,5 ~ 8 | 2 ~ 8 | 280 | |
| FDF-314 | 2,5 ~ 8 | 2,5 ~ 8 | 2 ~ 8 | 280 | |
| 14mm | FDF-510 | 2 ~ 8 | 2 ~ 8 | 0 ~ 8 | 560 |
| FDF-520 | 2 ~ 8 | 2 ~ 8 | 0 ~ 8 | 560 | |
| FDF-530 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 500 | |
| FDF-533 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 500 | |
| FDF-534 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 600 | |
| FDF-310 | 2,5 ~ 8 | 2,5 ~ 8 | 2 ~ 8 | 600 | |
| FDF-312 | 2,5 ~ 8 | 2,5 ~ 8 | 2 ~ 8 | 500 | |
| FDF-314 | 2,5 ~ 8 | 2,5 ~ 8 | 2 ~ 8 | 500 | |

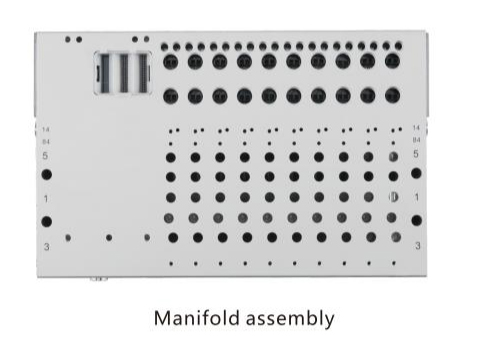

FDM -Verteilerbaugruppe
● Es gibt 2 Optionen für vielfältigen: 10 mm und 14 mm
● Der gleiche Verteiler wird für Unterbasis- und Semi-Inline-Ventil verwendet
● Die PCB -Karte wurde in den Verteiler integriert
Bestellcode
|
Bestellcode |
Ventilbreite |
Positionsnummer |
Bestellcode |
Ventilbreite |
Positionsnummer |
|
FDM-C10-4F |
10 |
4 |
FDM-C14-4F |
14 |
4 |
|
FDM-C10-5F |
10 |
5 |
FDM-C14-5F |
14 |
5 |
|
FDM-C10-6F |
10 |
6 |
FDM-C14-6F |
14 |
6 |
|
FDM-C10-7F |
10 |
7 |
FDM-C14-7F |
14 |
7 |
|
FDM-C10-8F |
10 |
8 |
FDM-C14-8F |
14 |
8 |
|
FDM-C10-9F |
10 |
9 |
FDM-C14-9F |
14 |
9 |
|
FDM-C10-10F |
10 |
10 |
FDM-C14-10F |
14 |
10 |
|
FDM-C10-12F |
10 |
12 |
FDM-C14-12F |
14 |
12 |
|
FDM-C10-16F |
10 |
16 |
FDM-C14-16F |
14 |
16 |
|
FDM-C10-20F |
10 |
20 |
FDM-C14-20F |
14 |
20 |
|
FDM-C10-24F |
10 |
24 |
FDM-C14-24F |
14 |
24 |

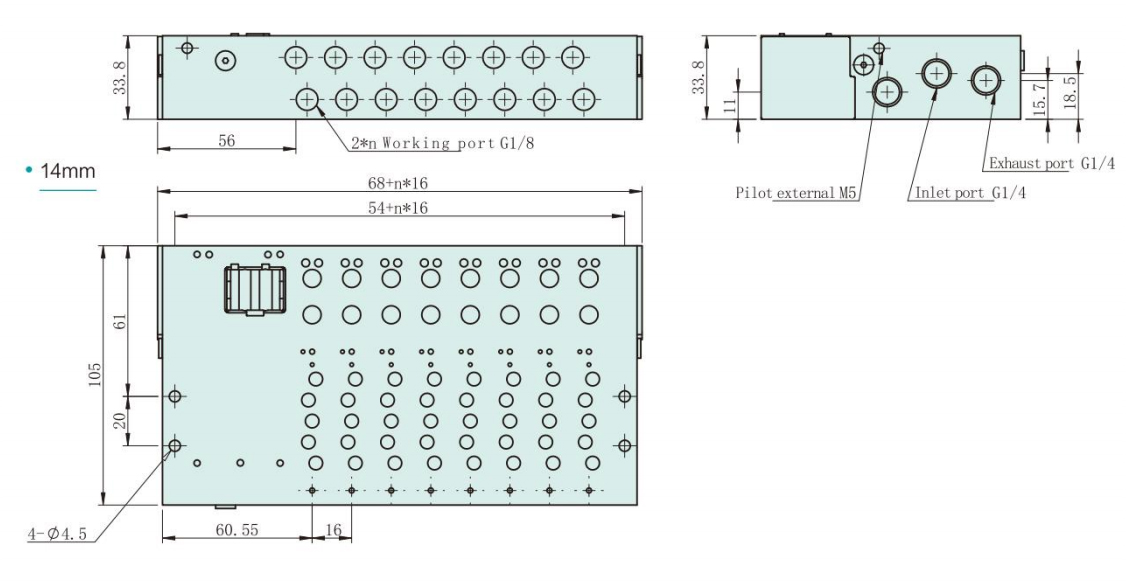

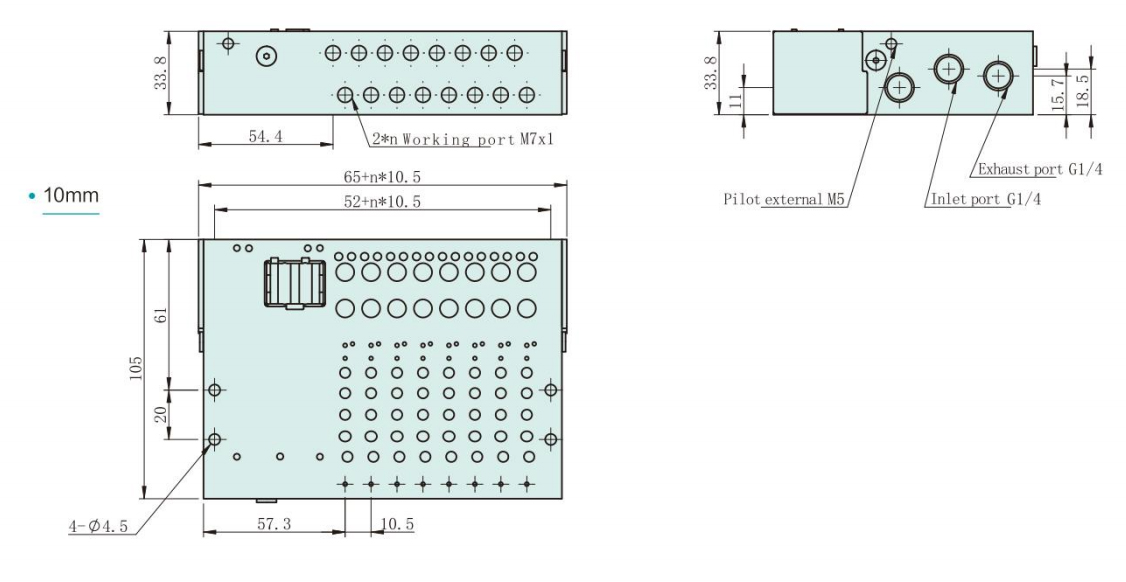

Gesamtdimension
Zusätzliches Zubehör

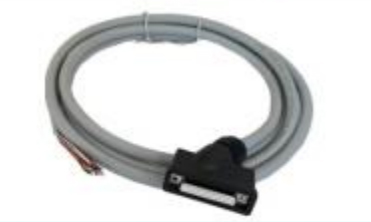

| Kabel für Multi-Pin-Stecker | Artikel | Bestellcode |
 |
Kommunikation (DB25Female-Streu) 2,5 m | S1WA25-K-2.5 |
| Kommunikation (DB25Female-Streu) 5m | S1WA25-K-5 | |

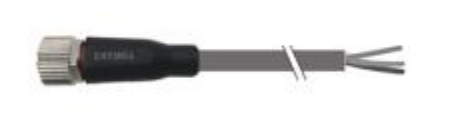

| Kabel für Lo-Link | Artikel | Bestellcode |
 |

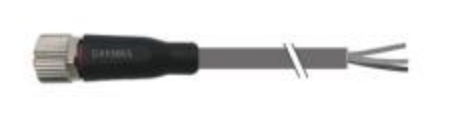

Kommunikation (M12Female-Streit) Auslass gerade 2m |
M12-5FS-215-2M |
| Kommunikation (M12Female-Streit) Auslass gerade 4m |
M12-5FS-215-4M | |
| Busverbindungskabel | Artikel | Bestellcode |
 |
Stromversorgung 2m | M12-4FS-2104-2M |
| Stromversorgung 4m | M12-4FS-2104-4M | |
 |

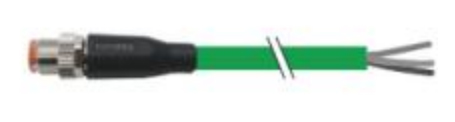

Kommunikation (M12Male-Scatter) 2m | M12D-4m.p-5544-2m |
| Kommunikation (M12Male-Scatter) 4m | M12D-4m.p-5544-4m | |
 |

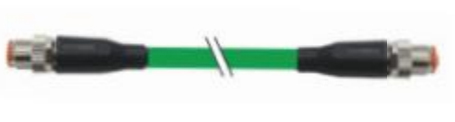

Kommunikation (M12Male-M12Male) 2m | M12D-4ms/M12D-4ms.p-5544-2m |
| Kommunikation (M12Male-M12Male) 4m | M12D-4ms/M12D-4ms.p-5544-4M | |
 |

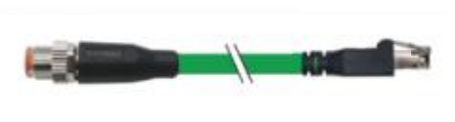

Kommunikation (M12Male-RJ45) 2m | M12D-4MS/RJ45Y.P-5544-2M |
| Kommunikation (M12Male-RJ45) 4m | M12D-4MS/RJ45Y.P-5544-4M |
Andere Kabellängen sind verfügbar
| Beschlag | Artikel | Bestellcode | Beschlag | Artikel | Bestellcode |
 |
G1/8-4 | POC4-G01 |  |
M5-4 | POC4-M5C |
| G1/8-6 | POC6-G01 | M5-6 | POC6-M5C | ||
| G1/8-8 | POC8-G01 | M7-4 | POC4-M7C | ||
| G1/4-8 | POC8-G02 | M7-6 | POC6-M7C | ||
| Blindstopfen | Artikel | Bestellcode | Schalldämpfer | Artikel | OrderCode |
 |
M5 | TTY-GDTM5 |  |
Schalldämpfer | PSU-A-8 |
| M7 | TTY-GDTM7 | ||||
| G1/8 | TTY-GDT1/8 |  |
Separator für Druckzonen |
JEL-FD-FQDT | |
| G1/4 | IBP-G02 | ||||
| Pilotschaltschraube | Artikel | Bestellcode | Blindplatte | Artikel | Bestellcode |
 |
Pilotwechsel schrauben |
JEL-FD-QHLD |  |
10 mm | FDF-C10-B |
| 14mm | FDF-C14-B |
