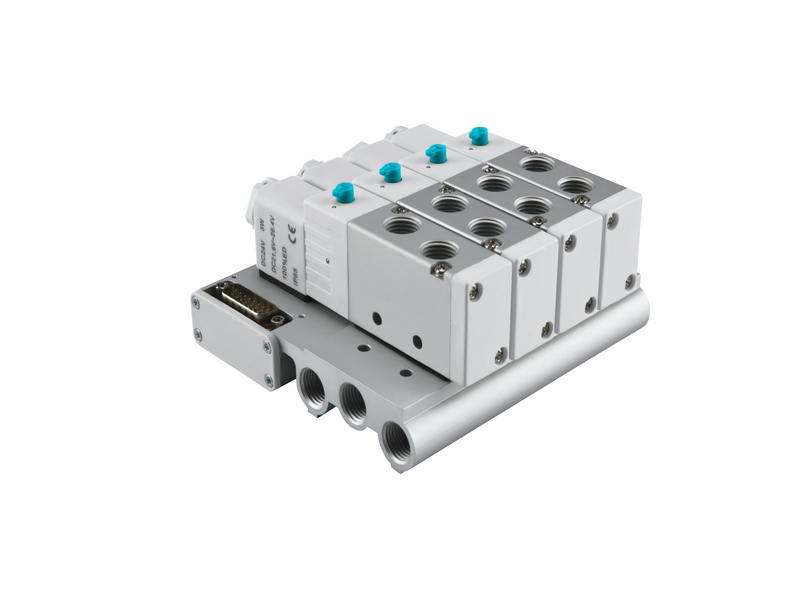

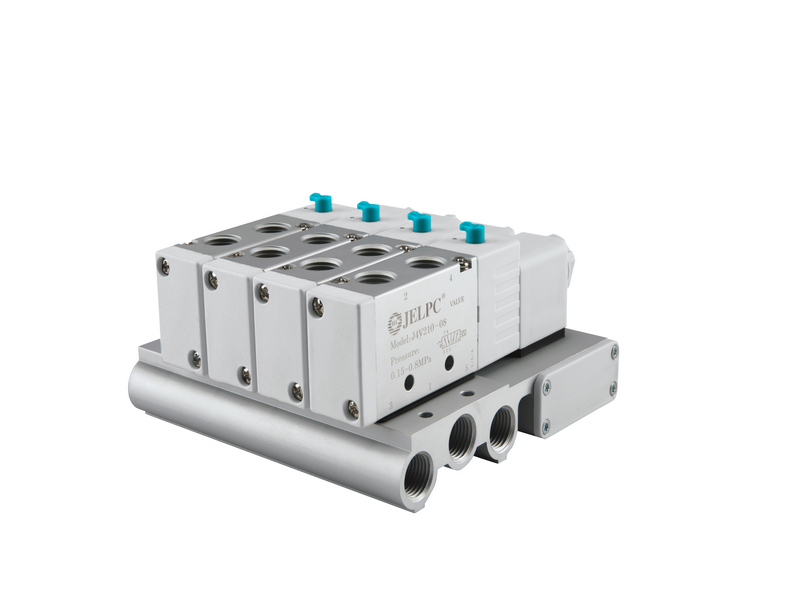

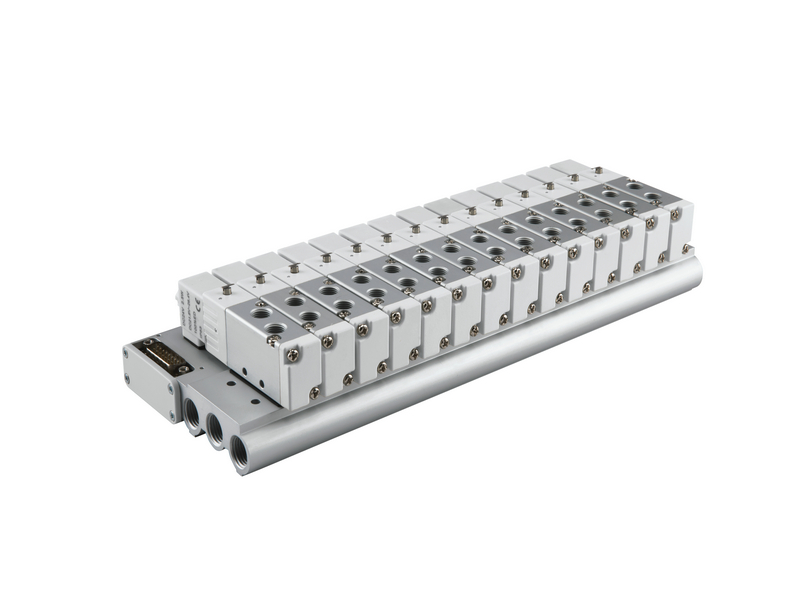

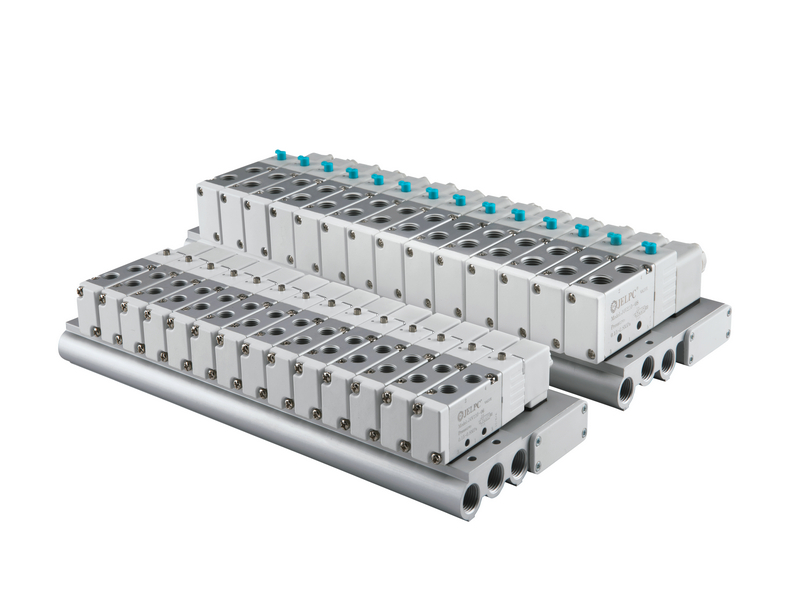

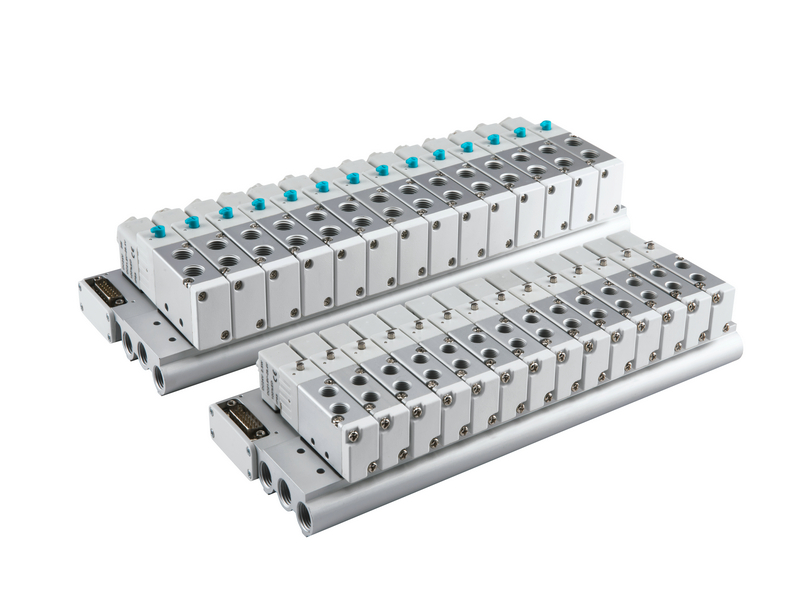

Multi-Pin-Kontrollventilklemme der MCS2-Serie

Multi-Pin-Kontrollventilklemme der MCS2-Serie

Hauptmerkmale:

● Zulauf- und Auslassanschlüsse zentral angeordnet, kompakte Schnittstelle
● D-SUB15-Schnittstelle zur Verkürzung der Verdrahtungszeit und Senkung der Arbeitskosten
● Jedes Ventil ist mit einer Betriebsanzeige ausgestattet, erleichtert die Fehlersuche
● Integration von bis zu 14 Einzelspulenventilen möglich
● Lösungen mit Doppelspulen verfügbar

  • Produktparameter

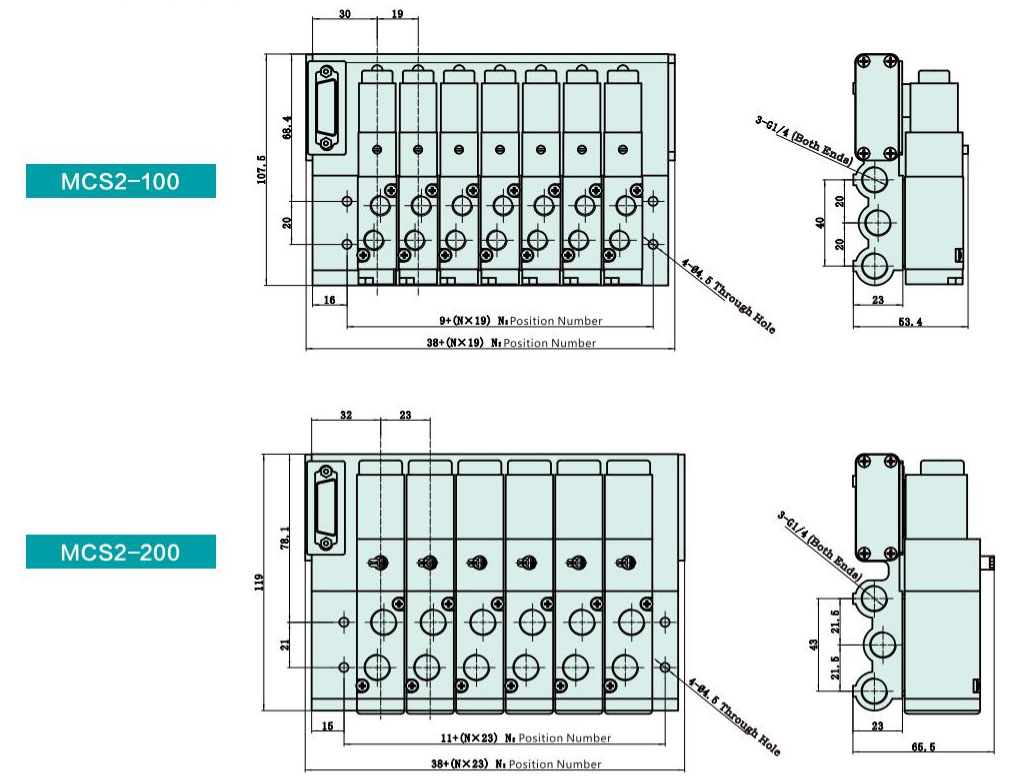

  • Produktgröße

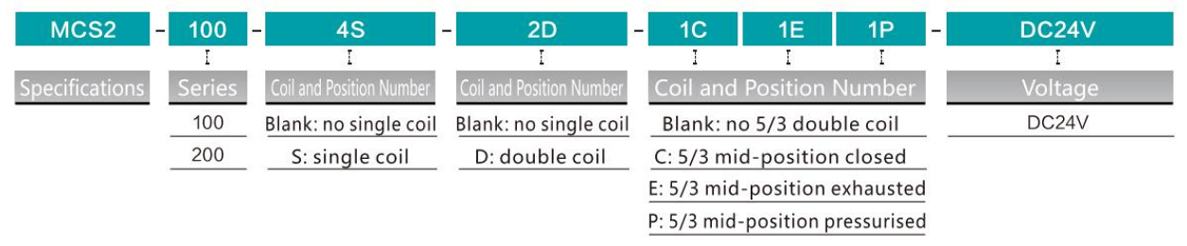

Bestellcode

Spezifikationen

Modelnummer

100 Serie

200 Serie

Funktion

5/2 Einzelspule

5/2 Doppelspule

5/3 Doppelspule

5/2 Einzelspule

5/2 Doppelspule

5/3 Doppelspule

Nettoabschnittsbereich

12mm2 (cv = 0,67)

9mm2 (cv = 0,5)

16mm2 (CV = 0,89)

12mm2 (cv = 0,5)

Schnittstellengröße

Einlass und Auspuff = G1/4 funktionieren = G1/8

Einlass und Auspuff = g 1/4 funktionieren = g1/4

Arbeitsmedien

40 Mikron gefilterte Luft

Aktionsmodus

Interner Piloten

Anwendbarer Druck

0,15 ~ 0,8 mPa

Maximaler Druck

1,2mpa

Arbeitstemperatur

-10 ° ~ 60 ° C.

Spannungsbereich

24 VDC ± 10%

Stromverbrauch

Einzelventil 2.5W

Einzelventil 3W

Schutznoten

Stufe f

Maximale Frequenz

5/s

Mindestanregungszeit

0,05s

Zubehör

Kabel der MCS2 -Serie Bestellcode
MCS2 -Serie 3m DB15-S-14-300
MCS2 -Serie 5m DB15-S-14-500
