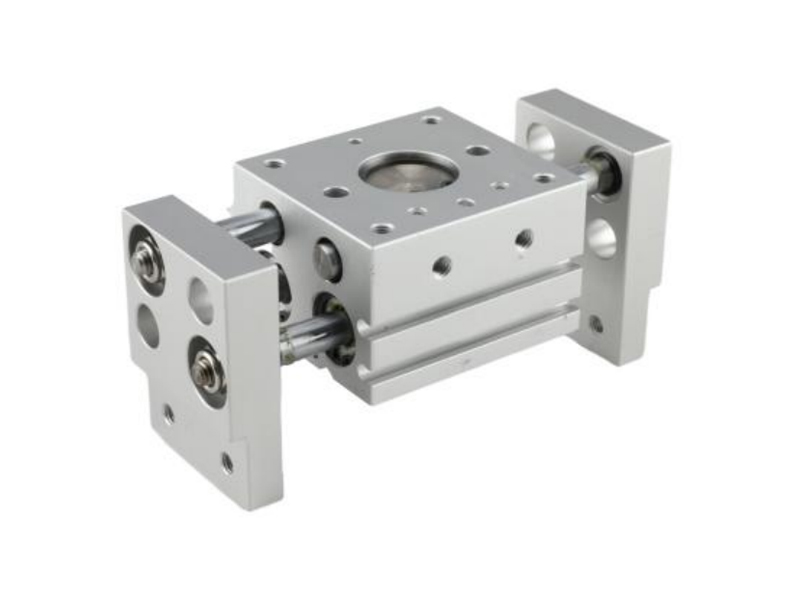

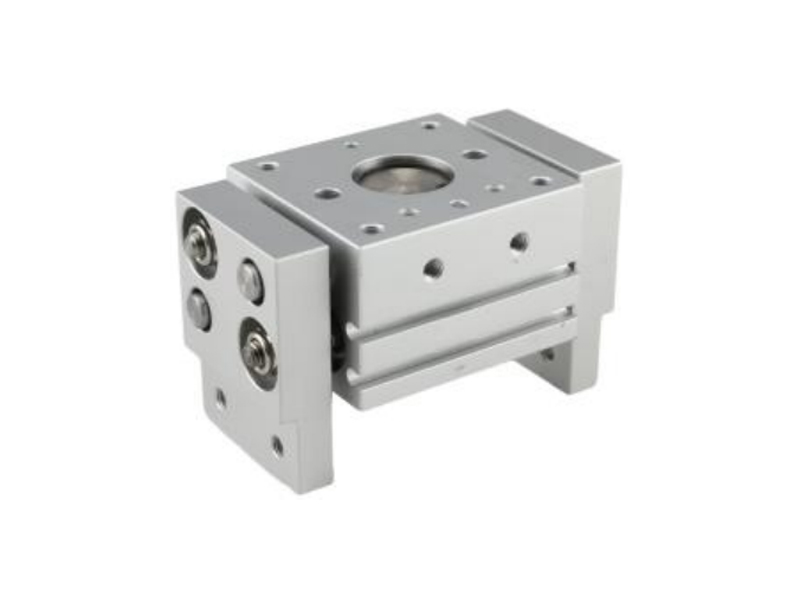

JHL2 -Serie Wide Typ Bohrungsgröße (Parallelstil)

Eigenschaften:

1. Langer Schlag, geeignet für sperrige Objekte.
2. Doppelkolbenstangendesign, um die Haltekraft zu erhöhen.
3. Getriebestabbetrieb, um den Finger zu öffnen und synchron zu schließen.
4. Ein Schaber mit einer Staublippe wird für alte rotierende Teile von Al -Stab eingesetzt.
5. Viele Optionen für verschiedene Arbeitsbedingungen.

Kontaktieren Sie uns PDF-Download

Produktparameter
Produktgröße

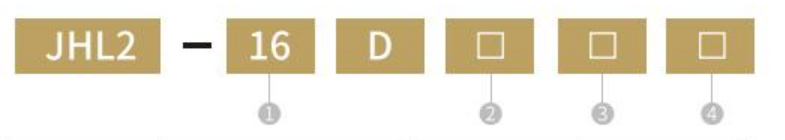

Bestellcode

① Bohrungsgröße	② Bohrungsdurchmessers-/Schließschlag		③Gripper -Typ		④ Load -Kapazität
∅10	Null	Kurzer Schlag	N / A	Standard	N / A	Standard
∅16
∅20	1	Kurzer Schlag
∅25			B	Seitenpackung	A	Hülsenerweiterung
∅32	2	Kurzer Schlag
∅40

[Hinweis] Sensormodell Weitere Informationen finden Sie in P173 für den spezifischen Bestellcode.
[Hinweis] Der erweiterte Lagertyp hat die gleiche Installationsgröße mit dem Standardtyp. Die verlängerte Wellenhülse hat eine stärkere Belastungskapazität, aber keine staubdichtliche Funktion.

Spezifikation

Borlen	10	16	20	25	32	40
Betrieb	Doppeltwirkend
Arbeitsmedium	Luft
Max. Betriebsdruck	0.6{6.1}
Min. Betriebsdruck	0.15{1.5}	0.1{1.0}
Umgebungs- und Medientemperatur	-10-60 ℃ ohne NO (Kondensation)
Wiederholbarkeit	± 0,1
Haltekraft	14{1.4}	45{4.6}	74{7.5}	131{13.4}	228{23.4}	396{40.4}
Anschlussterminalgröße	M5 × 0,8				1/8

[Hinweis] Unter dem Druck von 0,5 MPa und dem Haltepunkt 40 mm (∅10 ~ ∅25), 80 mm (∅32/∅40)

Schlaganfall/Gewichtstabelle

Model	Bohrungsgröße (mm)	Max.operierende Frequenz (C.P.M)	Bohrungsdurchmessers-/Schlussschlag (MM) (L2-L1)	Schließbreite (MM) (L1)	Bohrungsdurchmessersbreite (mm) (L2)	Gewicht (G)
JHL2-10D □-□	10	60	20	56	76	280
JHL2-10D1 □-□		40	40	78	118	345
JHL2-10D2 □-□		40	40	96	156	425
JHL2-16D □-□	16	60	30	68	98	585
JHL2-16D1 □-□		40	60	110	170	795
JHL2-16D2 □-□		40	80	130	210	935
JHL2-20D □-□	20	60	40	82	122	1025
JHL2-20D1 □-□		40	80	142	222	1495
JHL2-20D2 □-□		40	100	162	262	1690
JHL2-25D □-□	25	60	50	100	150	1690
JHL2-25D1 □-□		40	100	182	282	2560
JHL2-25D2 □-□		40	120	200	320	2775
JHL2-32D □-□	32	30	70	150	220	2905
JHL2-32D1 □-□		20	120	198	318	3820
JHL2-32D2 □-□		20	160	242	402	4655
JHL2-40D □-□	40	30	100	188	288	5270
JHL2-40D1 □-□		20	160	246	406	6830
JHL2-40D2 □-□		20	200	286	486	7905

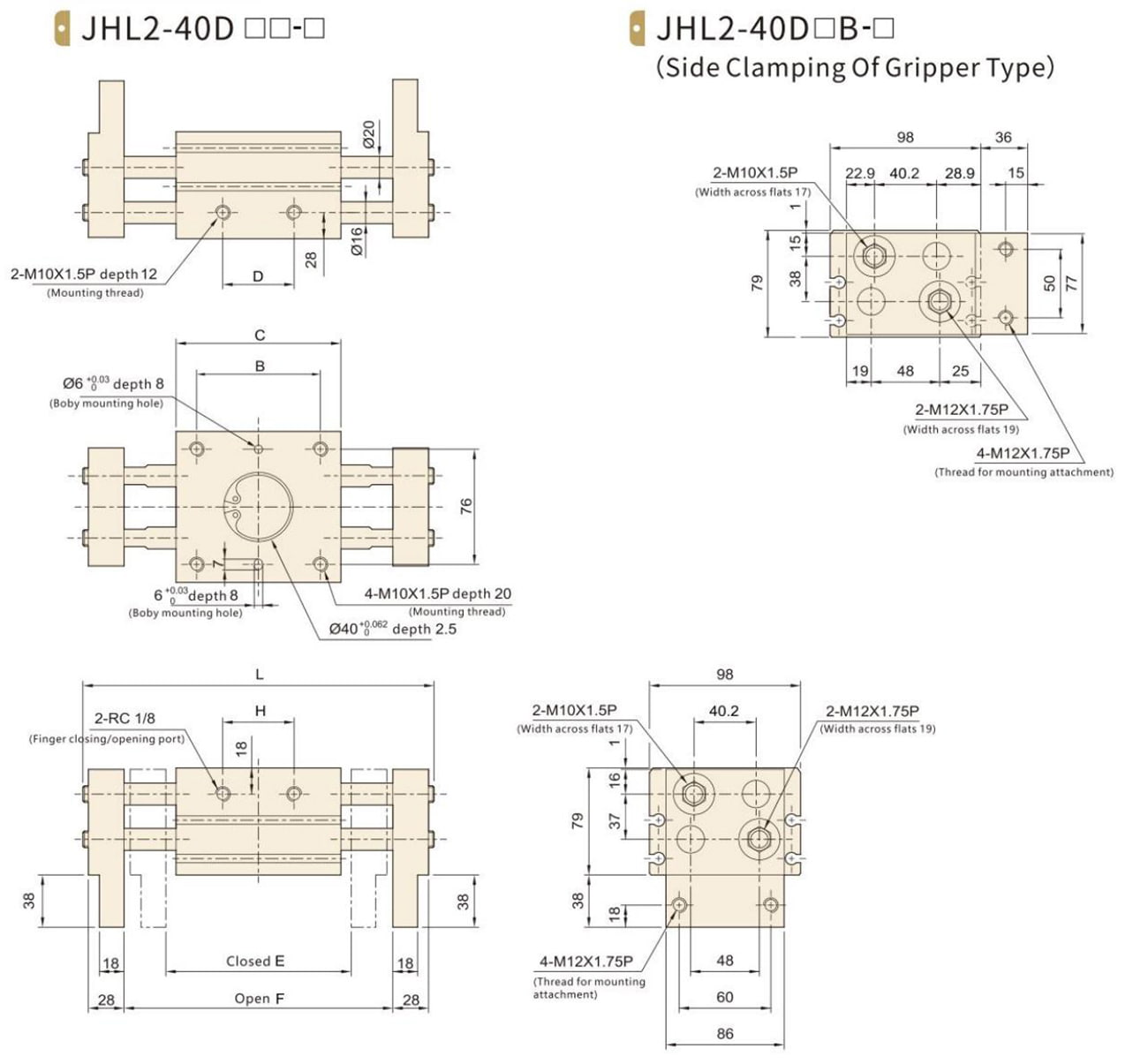

Model	A	B	C	D	L	E	F
JHL2-40D □ □-□	116	148	80	70	348 (252)	188	288
JHL2-40D1 □-□	174	206	138	108	466 (370)	246	406
JHL2-40D2 □ □-□	214	246	178	148	546 (450)	286	486

Steuerkomponente

VENTILINSEL

Ausführungskomponente

DRUCKLUFTAUFBEREITUNGSEINHEIT

Pneumatisches Zubehör

Herunterladen

2d/3d Cad

SCHIENENVERKEHR

KRAFTFAHRZEUG

TEXTILMASCHINEN

Medizinisches Instrument

INDUSTRIELLE AUTOMATISIERUNG

Innovation

Qualität

Leistung

Über JELPC

Geschichte

Nachricht

Karrieremöglichkeiten

Webmenü

Produktsuche

Sprache

Menü beenden

Fingerzylinder

Produkte

JHL2 -Serie Wide Typ Bohrungsgröße (Parallelstil)

KONTAKT JELPC

Inländische Vertriebsabteilung:

Internationale Handelsabteilung:

Hauptbüro:

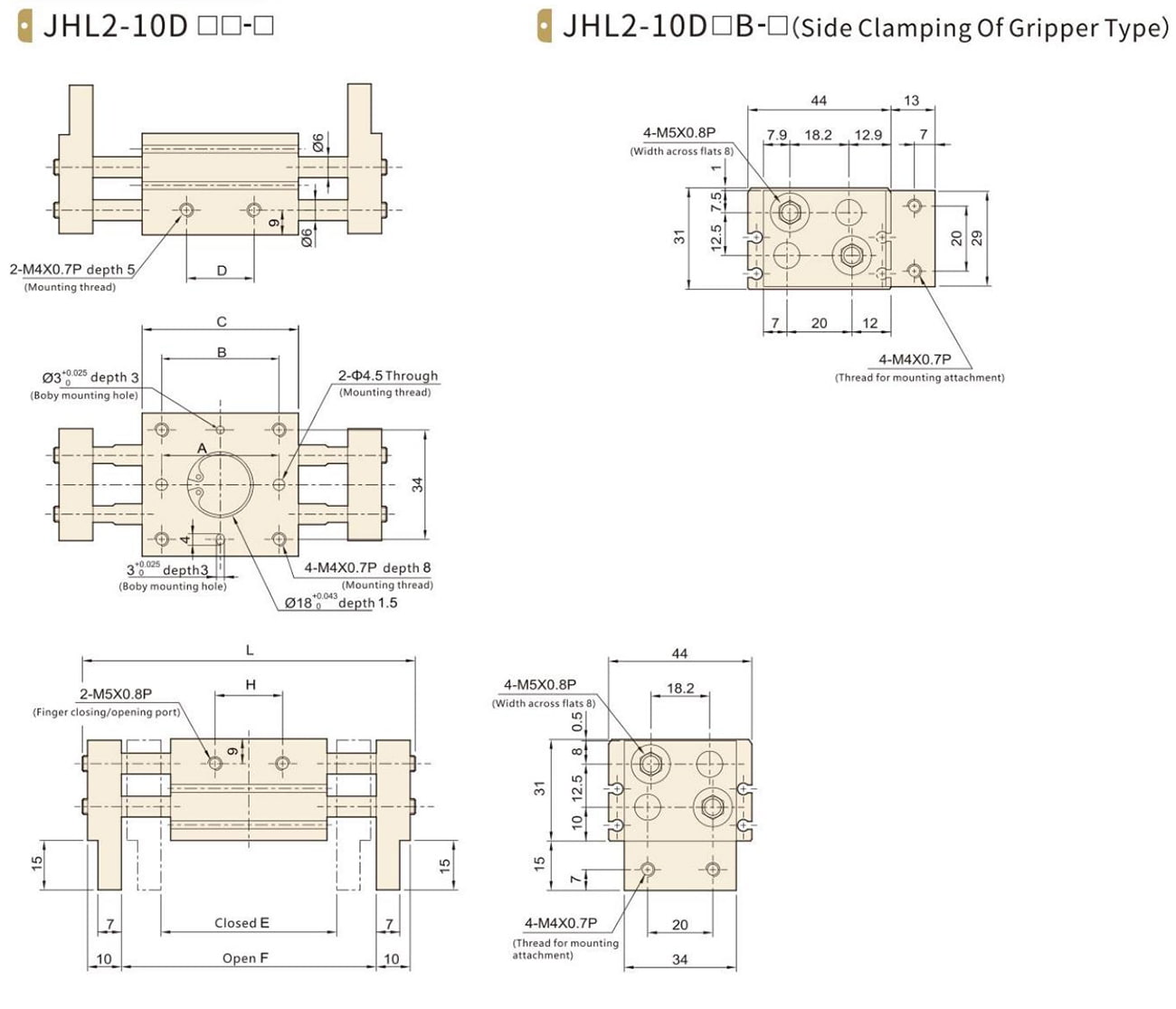

Model	A	B	C	D	L	E	F	H
JHL2-10D □ □-□	38	36	51	26	100 (80)	56	76	20
JHL2-10D1 □-□	72	70	85	60	180 (146)	96	156	50
JHL2-10D2 □ □-□	54	52	67	42	142 (108)	78	118	32

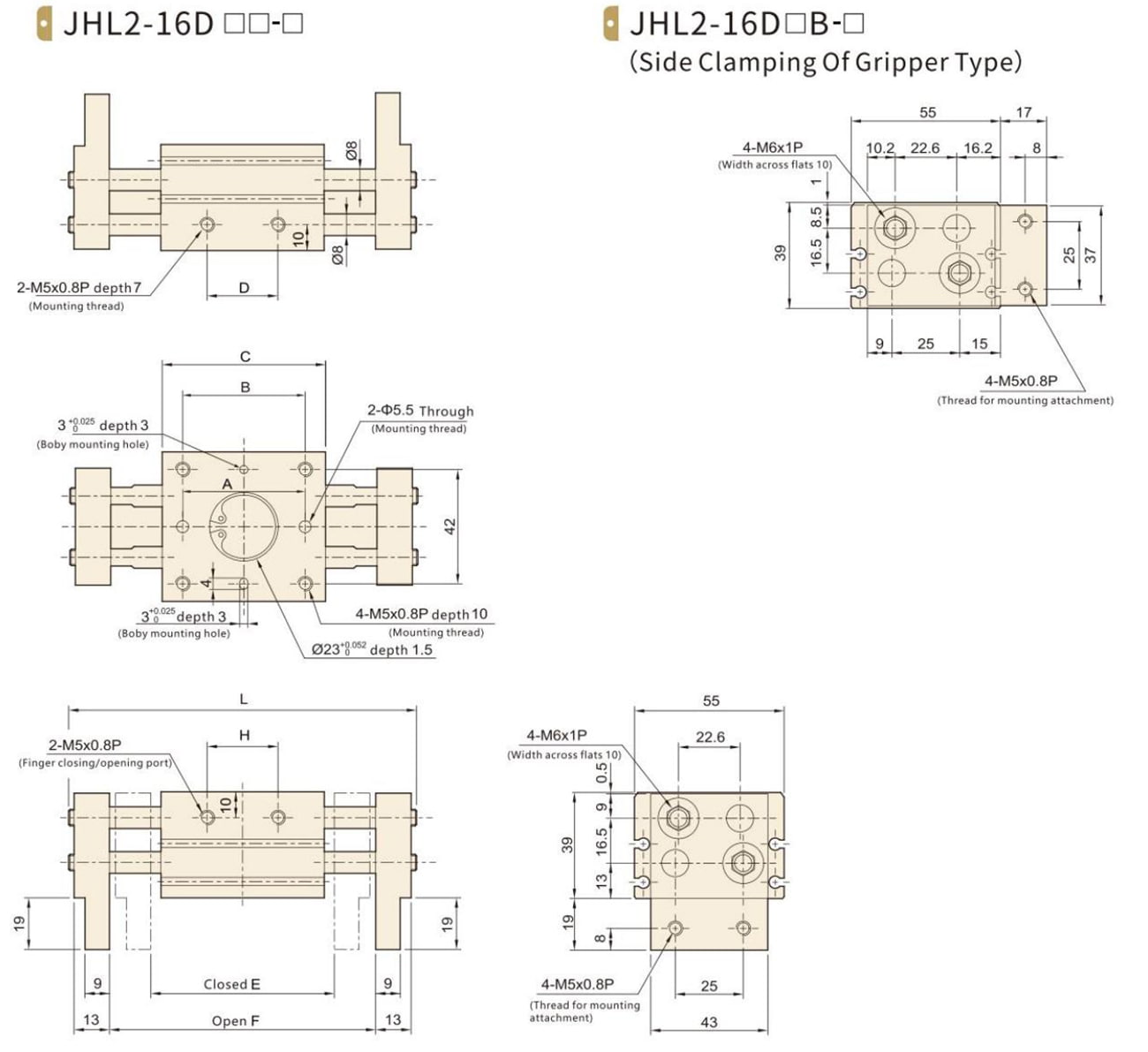

Model	A	B	C	D	L	E	F	H
JHL2-16D □ □-□	40	45	60	28	128 (98)	68	98	23
JHL2-16D1 □-□	70	75	90	58	200 (152)	110	170	41
JHL2-16D2 □ □-□	90	95	110	78	240 (192)	130	210	61

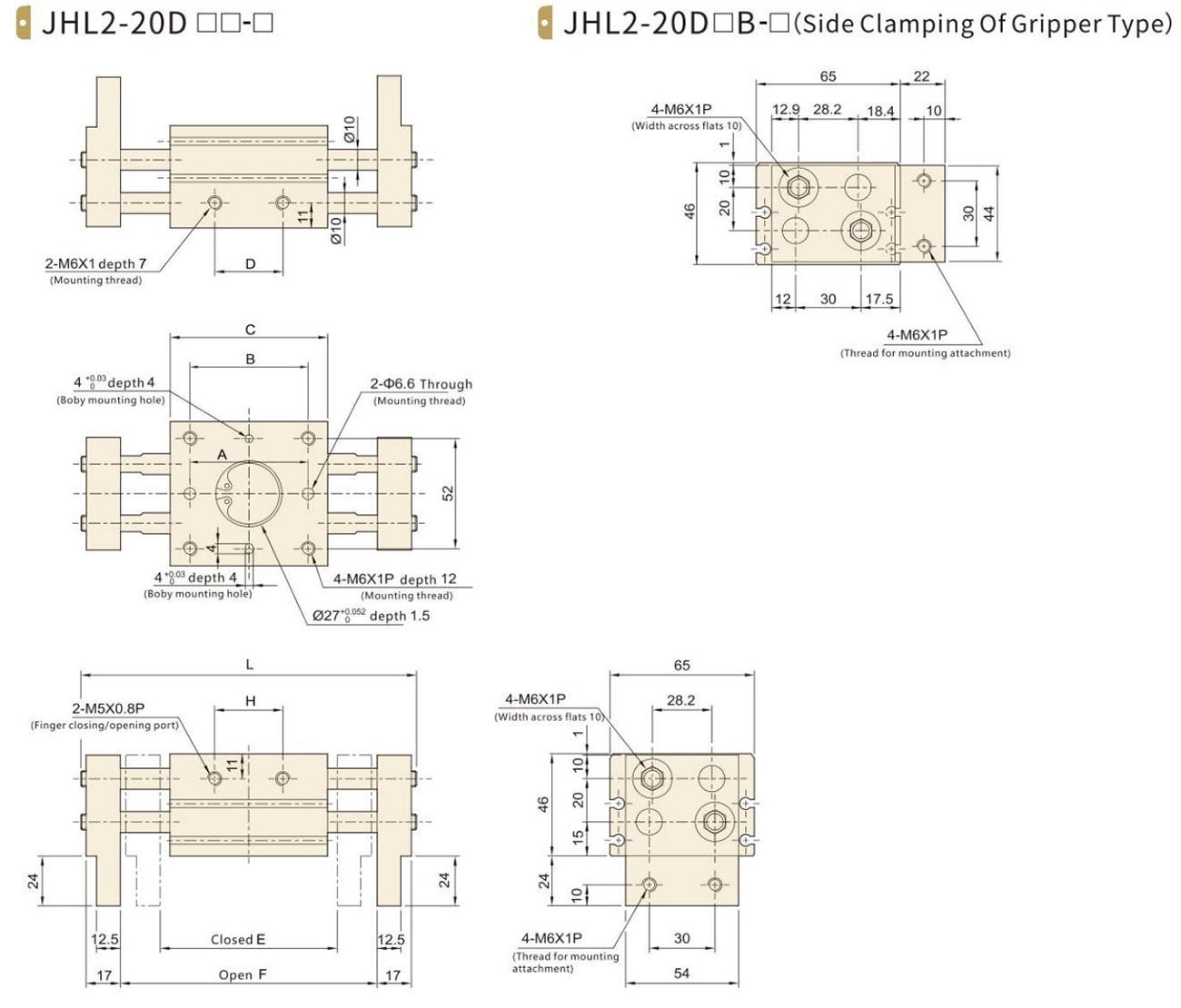

Model	A	B	C	D	L	E	F	H
JHL2-20D □ □-□	54	58	71	38	160 (120)	82	122	32
JHL2-20D1 □-□	96	100	113	80	260 (195)	142	222	60
JHL2-20D2 □--□	116	120	133	100	300 (235)	162	262	80

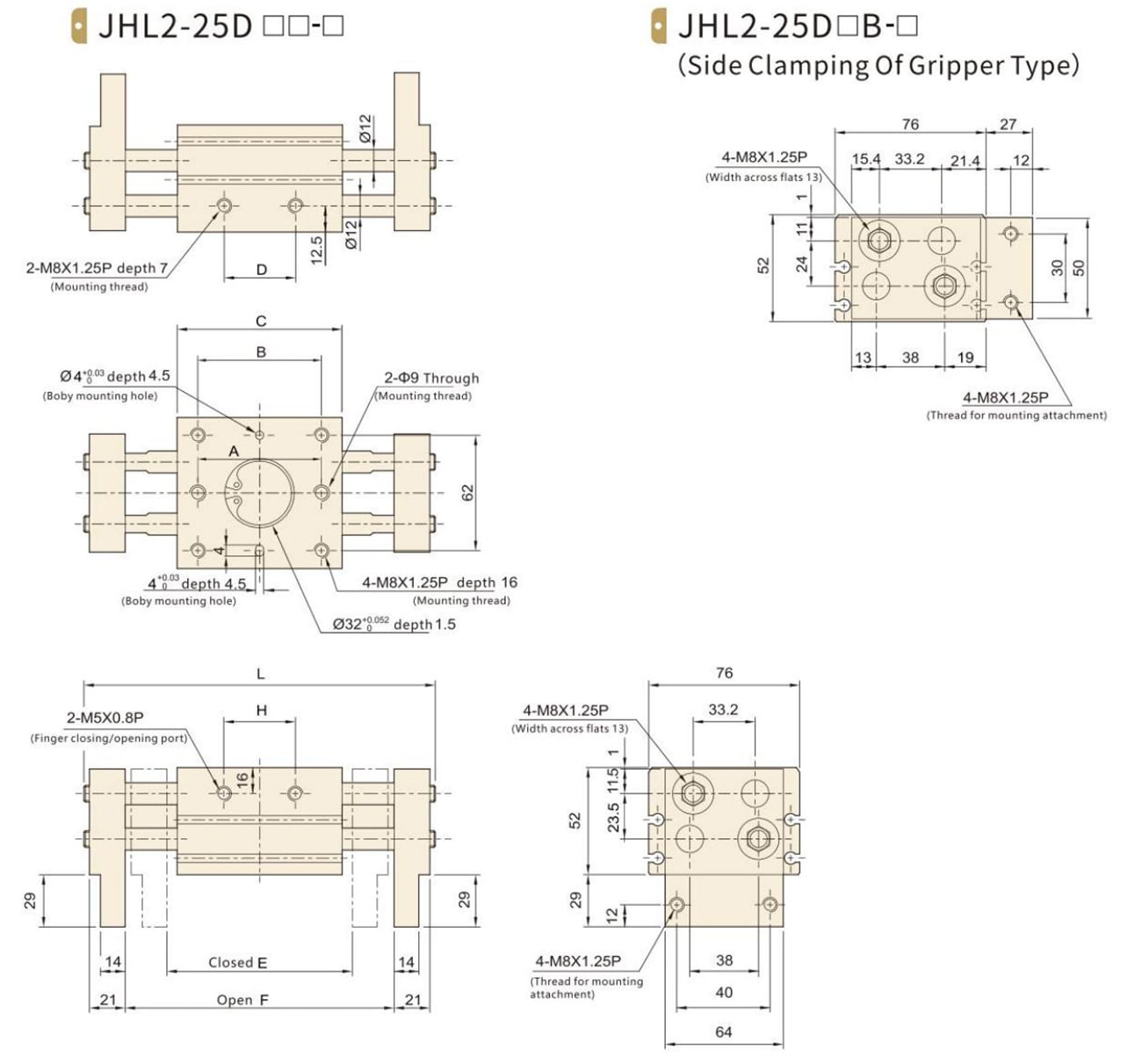

Model	A	B	C	D	L	E	F	H
JHL2-25D □ □-□	66	70	88	48	196 (146)	100	150	38
JHL2-25D1 □-□	120	124	142	102	328 (244)	182	282	76
JHL2-25D2 □ □-□	138	142	160	120	366 (282)	200	320	94

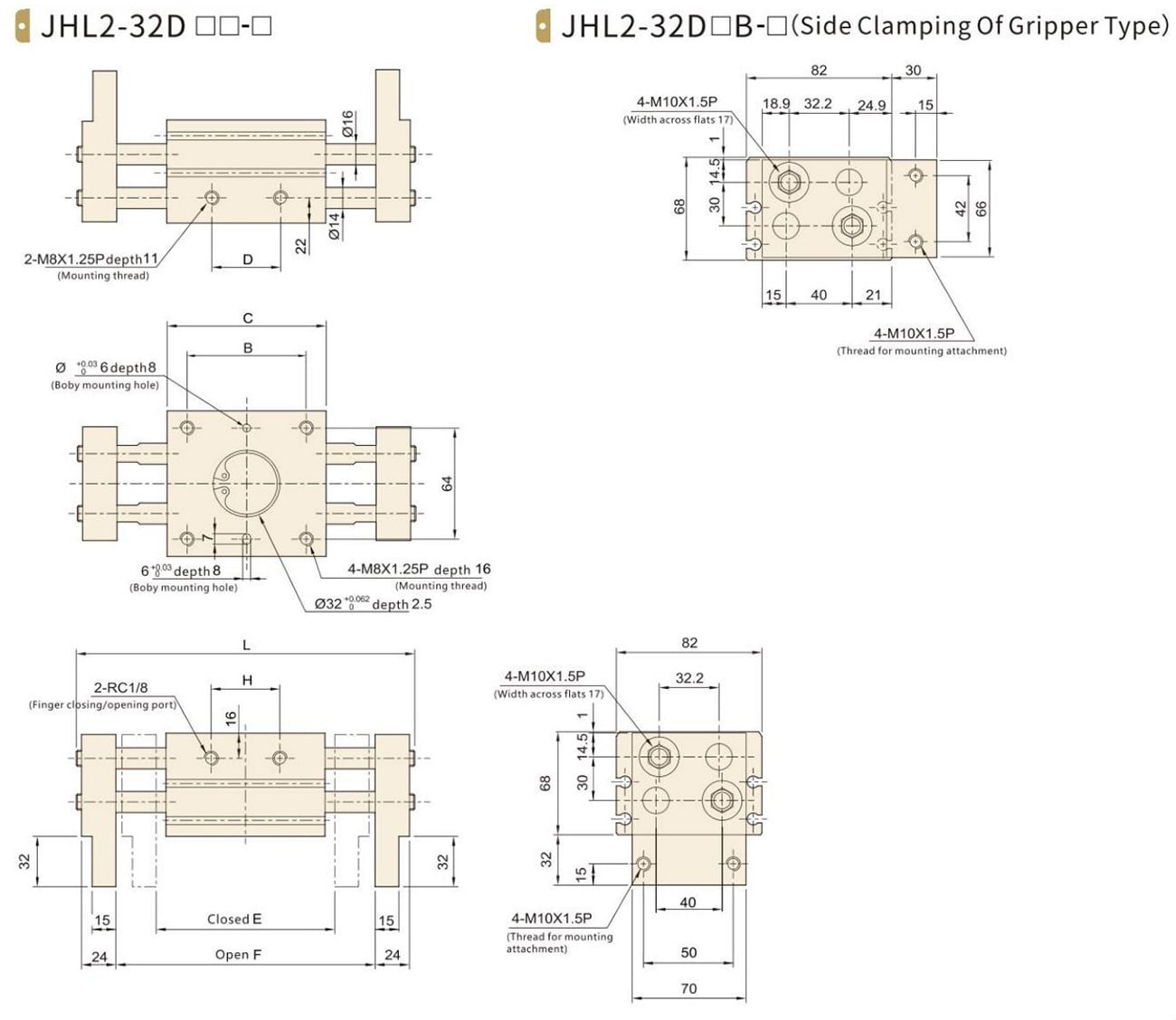

Model	A	B	C	D	L	E	F
JHL2-32d □ □-□	86	110	60	48	272 (202)	150	220
JHL2-32D1 □-□	134	158	108	76	370 (282)	198	318
JHL2-32D2 □-□	178	202	152	120	454 (366)	242	402
