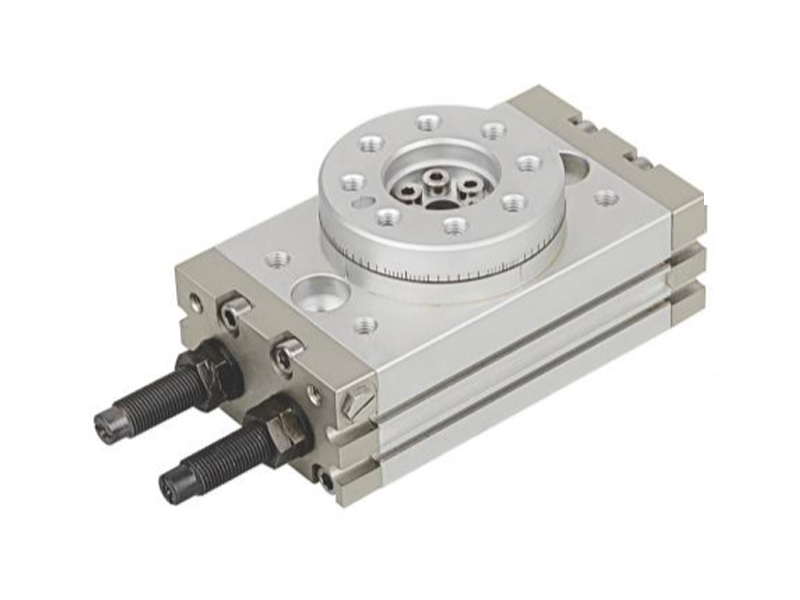

Eigenschaften:
1.Drehtischausführung, einfaches Montieren des Werkstücks
2.Hohlwelle kann zur Durchführung von Kabeln oder Luftschläuchen verwendet werden
3.Standard-Winkelverstelleinrichtung mit großem Einstellbereich (0–190°)
4.Eingebauter Magnetring, Sensor montierbar

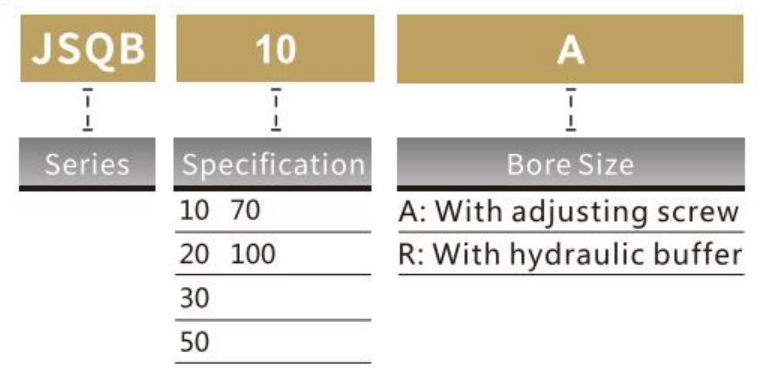

Bestellcode
Schlaganfall/Sensormodell
|
Code |
Sensormodell |
|
10 |
JEL-07D |
|
20 |
|
|
30 |
|
|
50 |
|
|
70 |
|
|
100 |
[Hinweis] Sensor Weitere Informationen finden Sie in der P173 für den spezifischen Bestellcode.
Spezifikation
| Bohrungsgröße | 10 | 20 | 30 | 50 | 70 | 100 | |
| Arbeitsmedium | Luft (Nicht-Gleitung) | ||||||
| Betrieb | Doppeltwirkend | ||||||
| Betriebsdruckbereich | 0,15 ~ 0,7 mPa | ||||||
| Umgebungs- und Medientemperatur | -10 ~ 60 ℃ (ohne Kondensation) | ||||||
| Dämpfer | Gummipuffer (Standard)/Hydraulikpuffer (optional) | ||||||
| Aktivieren Funktion |
Mit Einstellschraube | 0,007J | 0025J | 0,048J | 0,081J | 0,24J | 0,32J |
| Mit hydraulischer Puffer | 0,039J | 0,116J | 0,294J | 1.1J | 1.6J | ||
| Winkelanpassungsbereich | 0 ~ 190 ° | ||||||
| Max.Swing -Winkel | 190 ° | ||||||
| Stabiler Schwingungsbereich | Mit Einstellschraube | 0,2 ~ 1,0s/90 ° | 0,2 ~ 1,5s/90 ° | 0,2 ~ 2,0s/90 ° | |||
| Mit hydraulischer Puffer | 0,2 ~ 0,7s/90 ° | 0,2 ~ 1,0s/90 ° | |||||
| Anschlussterminalgröße | M5x0.8 | 1/8 | |||||
[Hinweis]: Der maximal zulässige Schub des Puffers bestimmt den maximalen Betriebsdruck des Stellantriebs.
Gesamtdimension

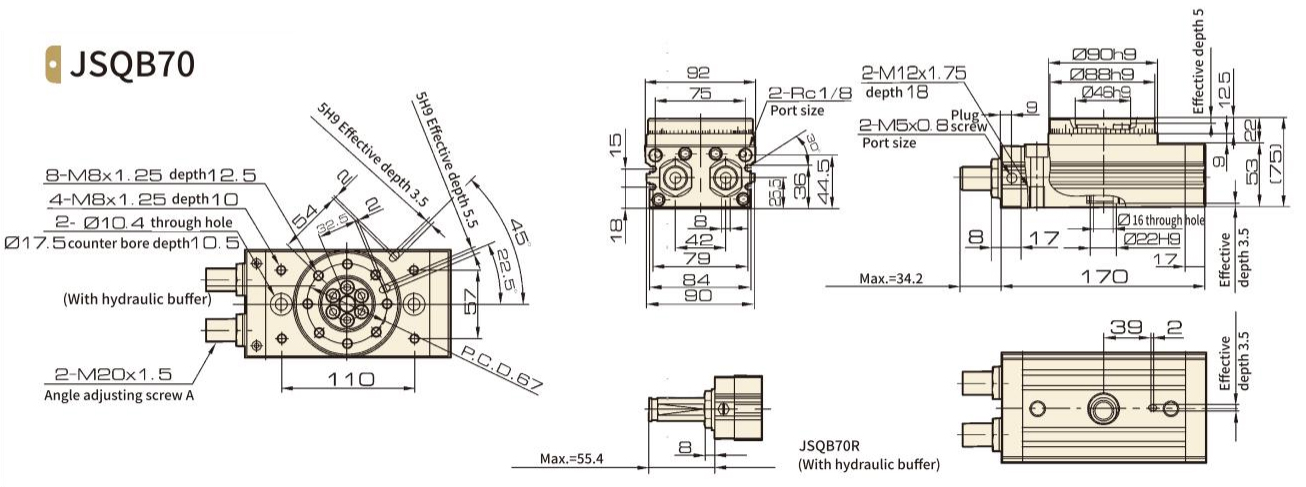

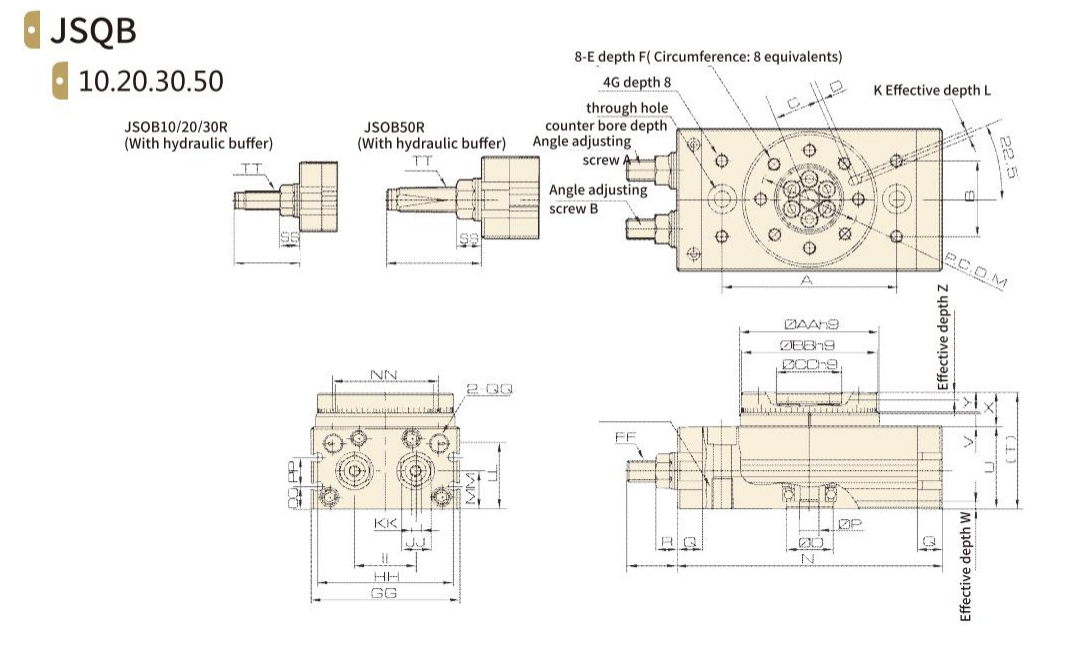

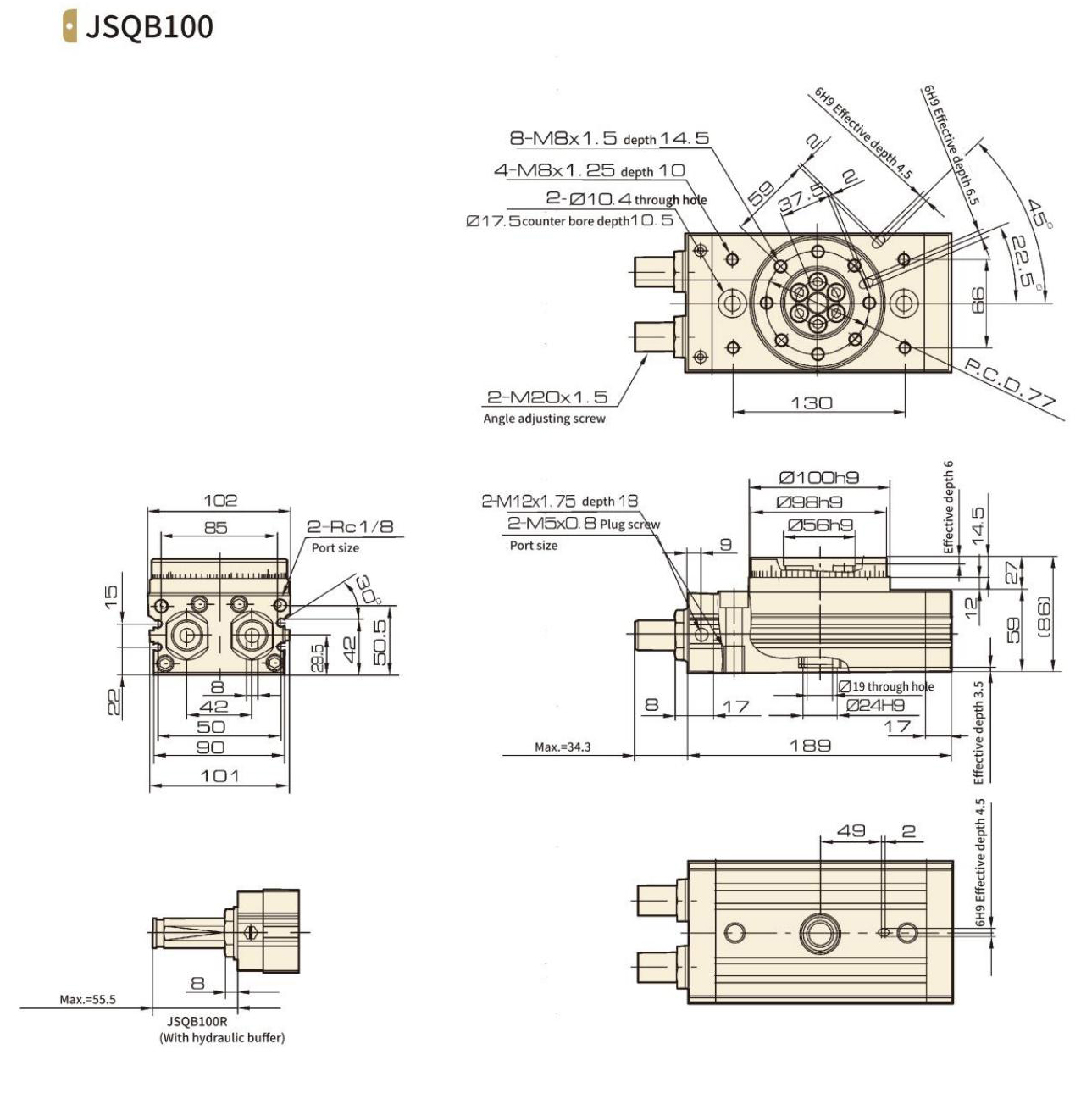

Abmessungen
| Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | X | Y | Z |
| JSQB10 □ | 60 | 27 | 15 | 2 | M5x0.8 | 8 | M5x0.8 | 6.8 | 11 | 6.5 | 3H9 | 3.5 | 32 | 92 | 15H9 | 5 | 9.5 | 8.6 | 17.7 | 47 | 34 | 4.5 | 3 | 13 | 8 | 4 |
| JSQB20 □ | 76 | 34 | 20.5 | 2 | M6x1 | 10 | M6x1 | 8.6 | 14 | 8.5 | 4H9 | 4.5 | 43 | 117 | 17H9 | 9 | 12 | 10.6 | 25 | 54 | 37 | 6.5 | 2.5 | 17 | 10 | 6 |
| JSQB30 □ | 84 | 37 | 23 | 2 | M6x1 | 10 | M6x1 | 8.6 | 14 | 8.5 | 4H9 | 4.5 | 48 | 127 | 22H9 | 9 | 12 | 10.6 | 25 | 57 | 40 | 6.5 | 3 | 17 | 10 | 4.5 |
| JSQB50 □ | 100 | 50 | 26.5 | 2 | M8x1.25 | 12 | M8x1.25 | 10.5 | 18 | 10.5 | 5H9 | 5.5 | 55 | 152 | 26H9 | 10 | 15.5 | 14 | 31.4 | 66 | 46 | 7.5 | 3 | 20 | 12 | 5 |
| Model | AA | BB | CC | DD | EE | FF | GG | HH | I | JJ | KK | LL | MM | NN | OO | PP | RR | SS | TT | HydraulicBuffermodel | |
| JSQB10 □ | 46 | 45 | 20 | M8x1.25 | 12 | M8x1 | 50 | 45 | 20 | 12 | 4 | 27.8 | 15.5 | 34.5 | 9 | 13 | M5x0.8 | 31.5 | 8.6 | M8x1 | RBA0805-X692 |
| JSQB20 □ | 61 | 60 | 28 | M10x1.5 | 15 | M10x1 | 65 | 60 | 27.5 | 14 | 5 | 28.8 | 16 | 51 | 10 | 12 | M5x0.8 | 34.7 | 10.6 | M10x1 | RBA1006-X692 |
| JSQB30 □ | 67 | 65 | 32 | M10x1.5 | 15 | M10x1 | 70 | 65 | 29 | 14 | 5 | 32 | 18.5 | 50 | 11.5 | 14 | 1/8 | 34.7 | 10.6 | M10x1 | RBA1006-X692 |
| JSQB50 □ | 77 | 75 | 35 | M12X1.75 | 18 | M14x1.5 | 80 | 75 | 38 | 19 | 6 | 37.5 | 22 | 63 | 14.5 | 15 | 1/8 | 51.7 | 14 | M14x1.5 | RBA1411-X692 |
[Hinweis]: Die maximale Größe ist, wenn der Schwungwinkel der größte (190 °) ist.
