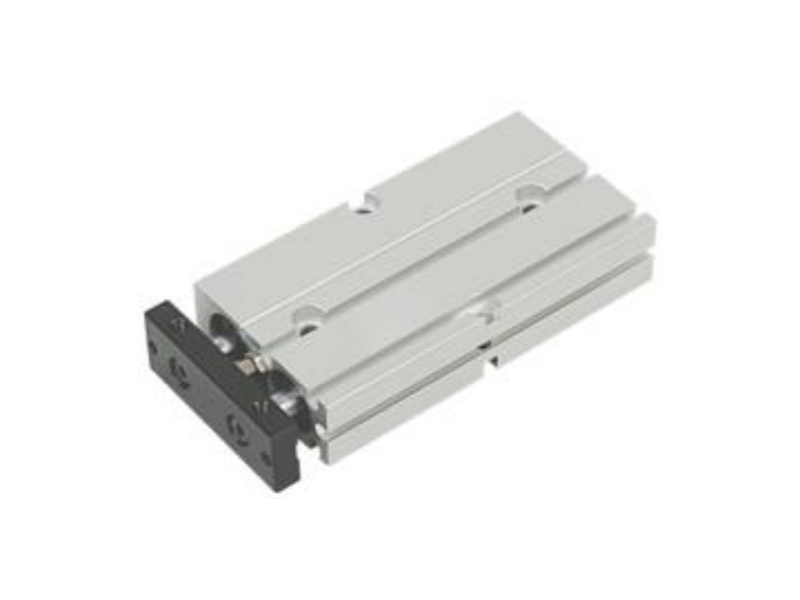

Eigenschaften:
Doppelstange mit doppelter Kraft für höhere Anti-Biege und Anti-Twisted Stärke sorgte für ein dauerhaftes Leben und perfekte Richtungsmerkmale.

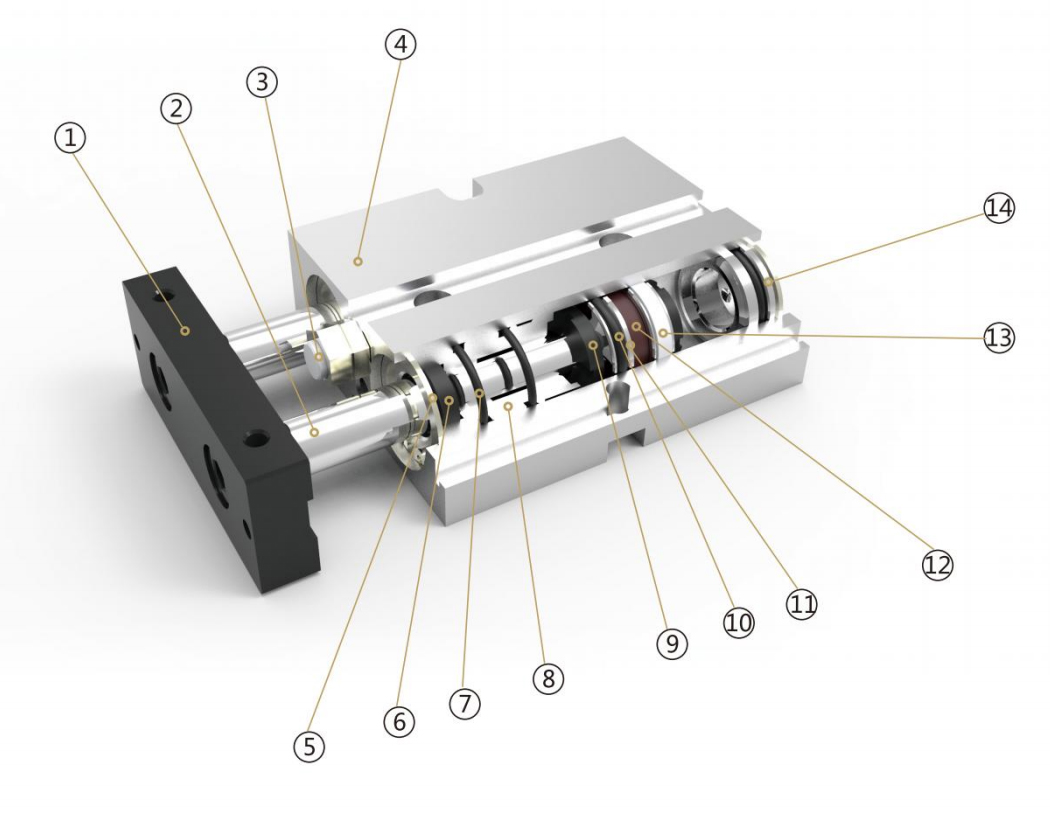

Interne Struktur
Teile
| Nummer | Name | Nummer | Name |
| 1 | Befestigungsplatte | 8 | Vorderdeckel |
| 2 | Kolbenstangestange | 9 | Antikollisionsscheibe |
| 3 | Antikollisionskopf | 10 | Kolbendichtung |
| 4 | Zylinderkörper | 11 | Kolbenstange |
| 5 | Sicherungsringe für Bohrungen | 12 | Magnet |
| 6 | Wellenabdichtung | 13 | Reibungsring |
| 7 | O Ring | 14 | Rückdeckel |

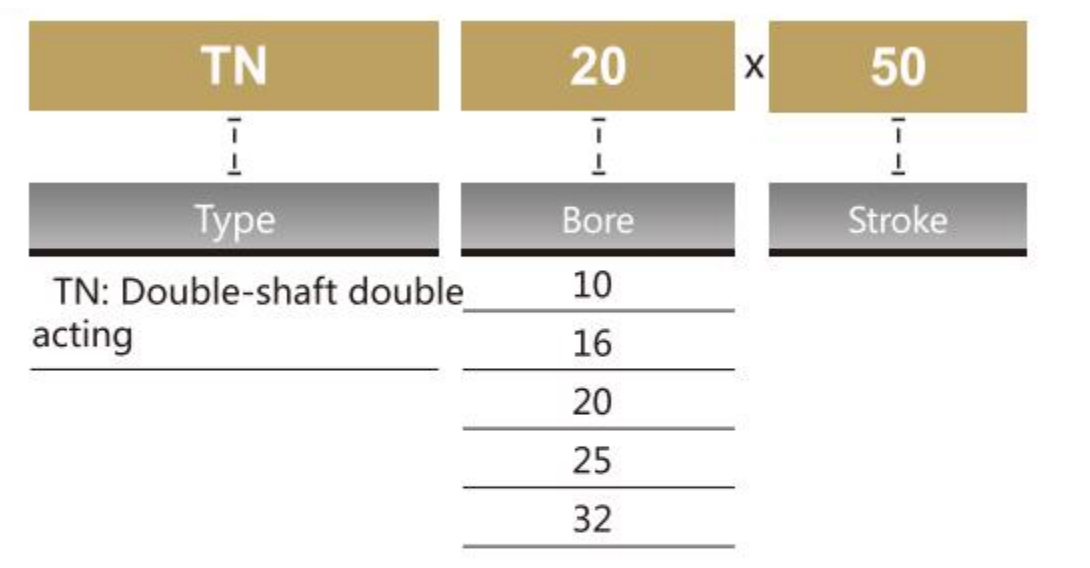

Bestellcode

*TN -Serie angeschlossen Magnetring.
*Sensormodell JEL-1L, finden Sie in P173 für den spezifischen Bestellcode.

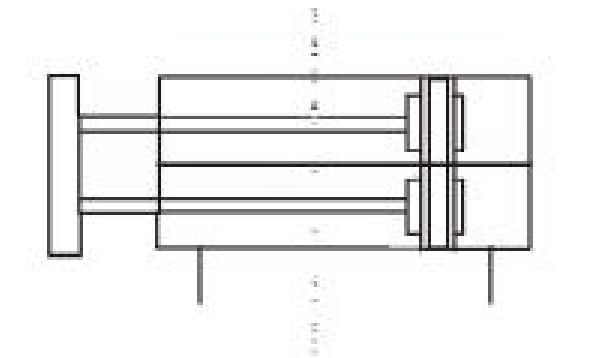

Symbol

Spezifikation
|
Bohrung (MM) |
10 |
16 |
20 |
25 |
32 |
|
Arbeitsmedium |
Luft |
||||
|
Betrieb |
Doppeltwirkend |
||||
|
Betriebsdruckbereich |
0,15 ~ 1,0 mPa |
||||
|
Druckwiderstand gewährleisten |
1,5 MPA |
||||
|
Betriebstemperaturbereich |
-10 ~ 70 ° C. |
||||
|
Betriebsgeschwindigkeitsbereich |
30 ~ 500 mm/s |
||||
|
Einstellbarer Schlaganfall |
-10〜0 mm |
||||
|
Dämpfer |
Nicht verfügbar |
Dämpfungsdichtung |
|||
|
Vorversorgung von Nicht rotierend |
± 0,4 ° |
± 0,3 ° |
|||
|
Anschlussterminalgröße |
M5x0.8 |
1/8 |
|||
*Der Max. Der Betriebsdruck unterliegt dem max. Belastung hydralischer Puffer.
Schlaganfall
| Bohrung (MM) | Standardschlag | Max.stroke | Zulässiger Schlaganfall |
| 10 | 10 20 30 40 50 6070 | 70 | 100 |
| 16 | 10 20 30 40 50 60 70 80 90 100 125150 | 150 | 200 |
| 20 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |
| 25 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |
| 32 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |

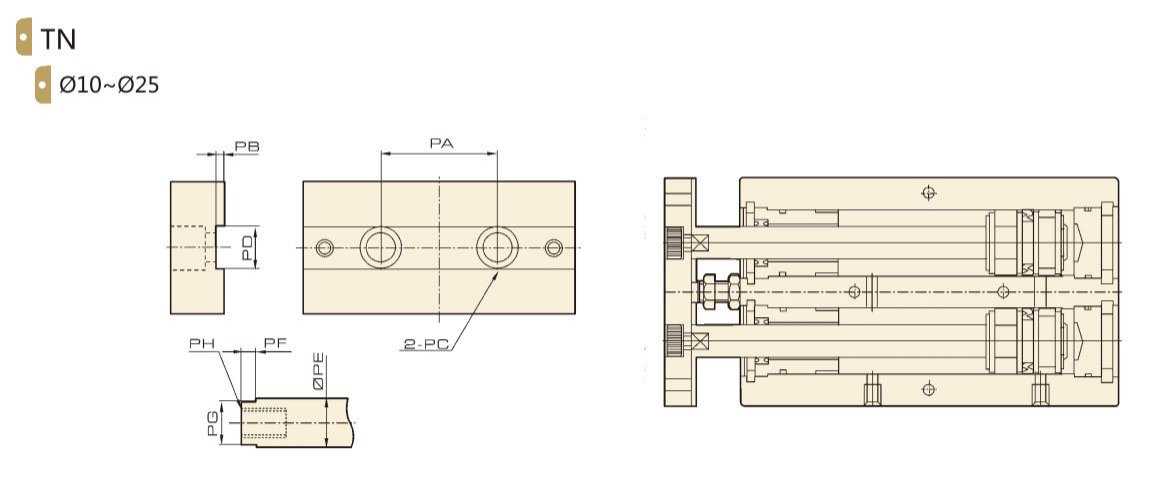

Gesamtdimension

Dimension
| Bohrung/Symbol | PA | PB | PC | PD | PE | PF | PG | PH |
| 10 | 18 | 0.5 | ∅6.2 tief 3,5 mm durch Loch: ∅4.5 | 5.2 | 6 | 3 | 5 | M3 × 0,5 tiefe 5 mm |
| 16 | 24 | 1 | ∅7,8 tief 4,6 mm durch Loch: ∅4.5 | 6.2 | 8 | 3 | 6 | M4 × 0,7 tief 46 mm |
| 20 | 28 | 1 | ∅11 tief 6,8 mm durch Loch: ∅4.5 | 8.2 | 10 | 3 | 8 | M6 × 1 tief 48 mm |
| 25 | 34 | 1 | ∅11 tief 6,8 mm durch Loch: ∅4.5 | 10.2 | 12 | 3 | 10 | M6 × 1 tief 48 mm |
| 32 | 42 | 2 | ∅17 Deep 12 mm durch Loch: ∅4.5 | 14.2 | 16 | 3 | 14 | M10 × 1,5 tief 14 mm |

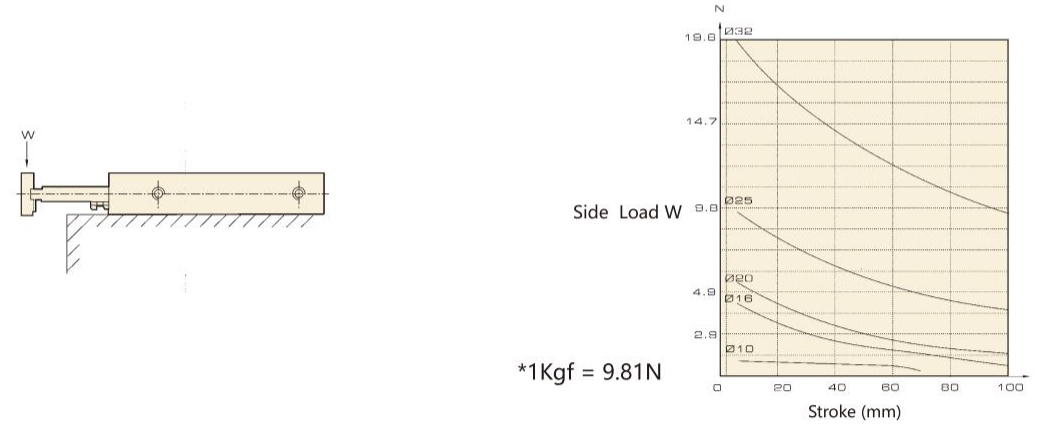

Zulässige Größenlast

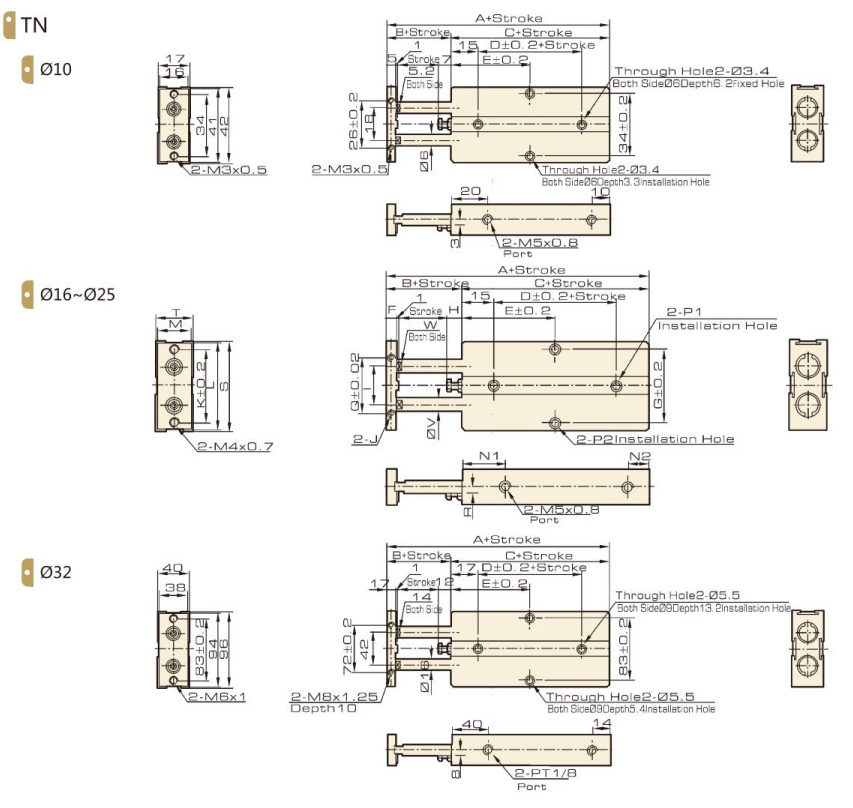

Gesamtdimension
|
Bohrung/Symbol |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|||||||||||
|
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
125 |
150 |
|||||||||
|
16 |
68 |
15 |
53 |
20 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
87.5 |
100 |
8 |
47 |
6 |
24 |
|
20 |
78 |
20 |
58 |
20 |
35 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
87.5 |
100 |
10 |
55 |
9 |
28 |
|
25 |
81 |
19 |
62 |
30 |
40 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
92.5 |
105 |
10 |
66 |
8 |
34 |
| Bohrung/Symbol | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W |
| 16 | M4 × 0,7 Deep 5 | 47 | 53 | 20 | 22 | 10 | Doppelte Seite: ∅7.5 tief: 7,2 mm, durch Loch: ∅4.5 | Doppelte Seite: ∅8 Tief: 4,4 mm, durch Loch: ∅4.5 | 34 | 3 | 54 | 21 | 8 | 6.2 |
| 20 | M4 × 0,7 Deep 5 | 55 | 61 | 24 | 25 | 12 | Doppelte Seite: ∅7.5 tief: 7,2 mm, durch Loch: ∅4.5 | Doppelte Seite: ∅8 Tief: 4,4 mm, durch Loch: ∅4.5 | 44 | 3.5 | 62 | 25 | 10 | 8. 1 |
| 25 | M4 × 0,8 Deep 6 | 66 | 72 | 27 | 30 | 12 | Doppelte Seite: ∅7.5 tief: 7,2 mm, durch Loch: ∅4.5 | Doppelte Seite: ∅8 Tief: 4,4 mm, durch Loch: ∅4.5 | 56 | 7 | 73 | 30 | 12 | 10.2 |
| Bohrung/Symbol | A | B | C | D | E | |||||||||||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | ||||||||||||||
| 10 | 63 | 12 | 51 | 10 | 30 | 30 | 35 | 40 | 45 | 50 | 55 | |||||||||
| 32 | 108 | 30 | 78 | 35 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | ||||
| 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102.5 | 115 | |||||||||
