Schiebetischzylinder

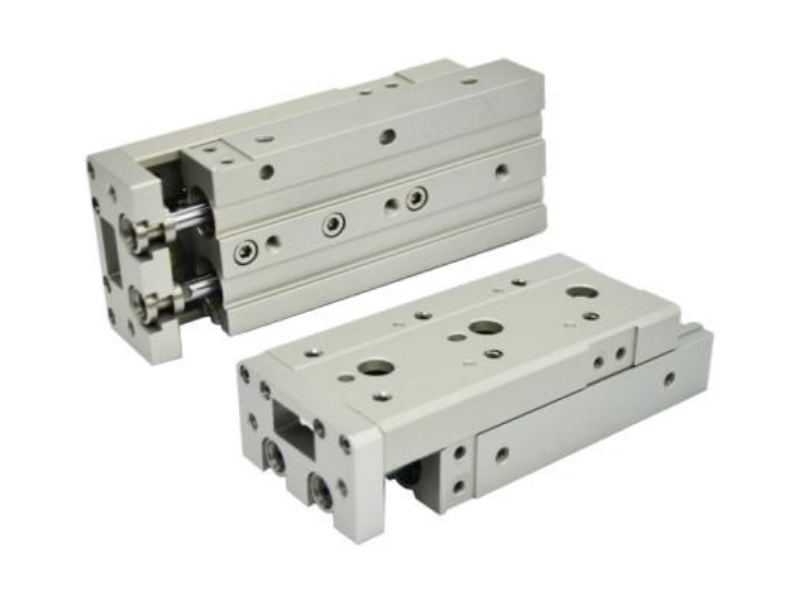

JXS-Serie Luft-Schiebetischzylinder (Kreuzrollenführung)

JXS-Serie Luft-Schiebetischzylinder (Kreuzrollenführung)

Eigenschaften:

1.Doppelte Zylinderkonstruktion für doppelte Leistung bei kompakter Bauweise.
2.Kombination von Zylinder und Arbeitstisch reduziert die Gesamtabmessungen.
3.Kreuzrollenführung für geringe Reibung, spielfreien Lauf zwischen Zylinder und Arbeitstisch, geeignet für präzise Montage.
4.Montage aus drei Richtungen möglich.
5.Eingebauter Magnetring, ermöglicht die Installation eines Sensors.
6.Hubversteller verfügbar (0–5 mm), Verstellung an einem Ende (Ausfahren/Einziehen) oder an beiden Enden möglich.

  • Produktparameter

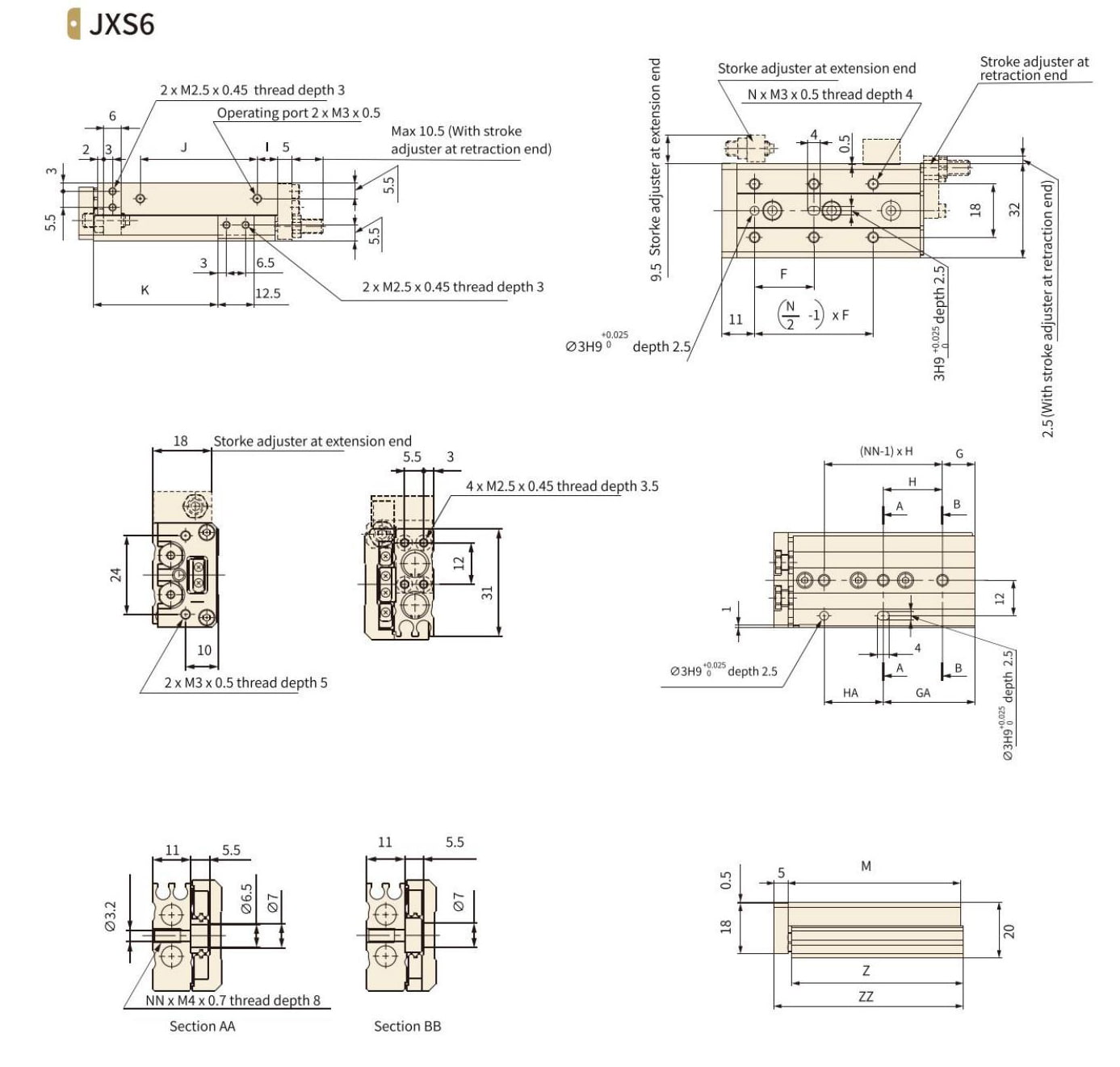

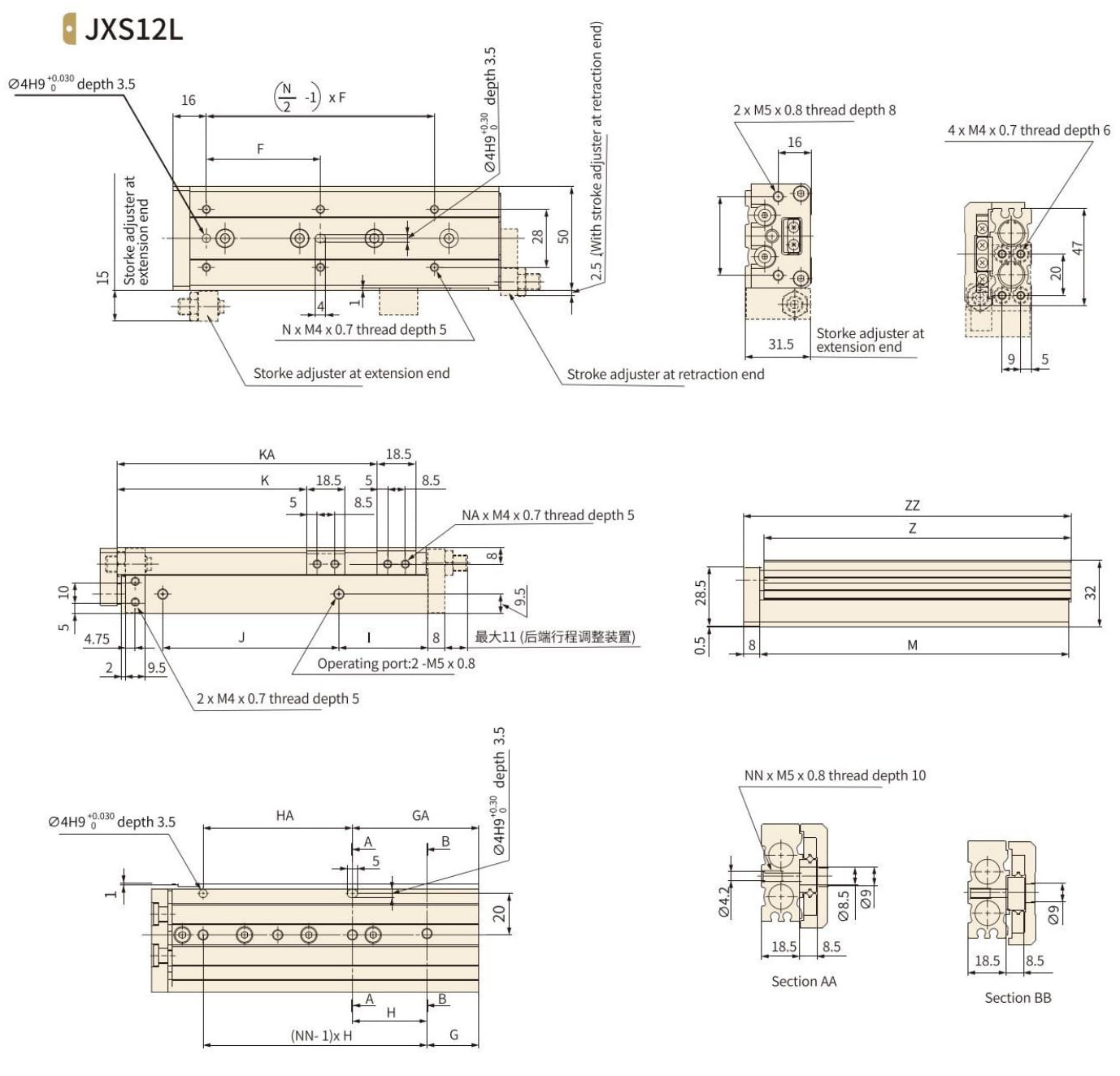

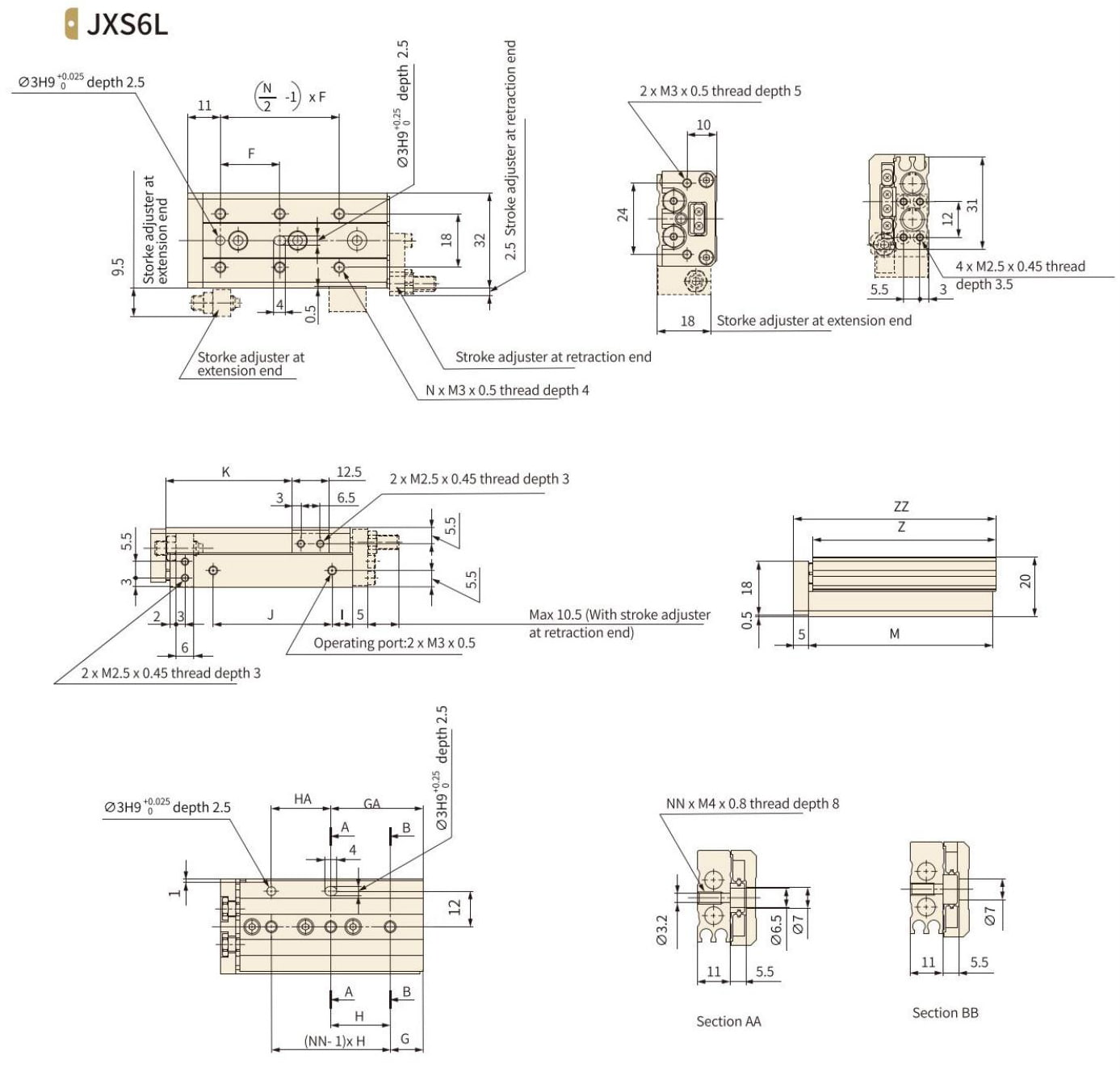

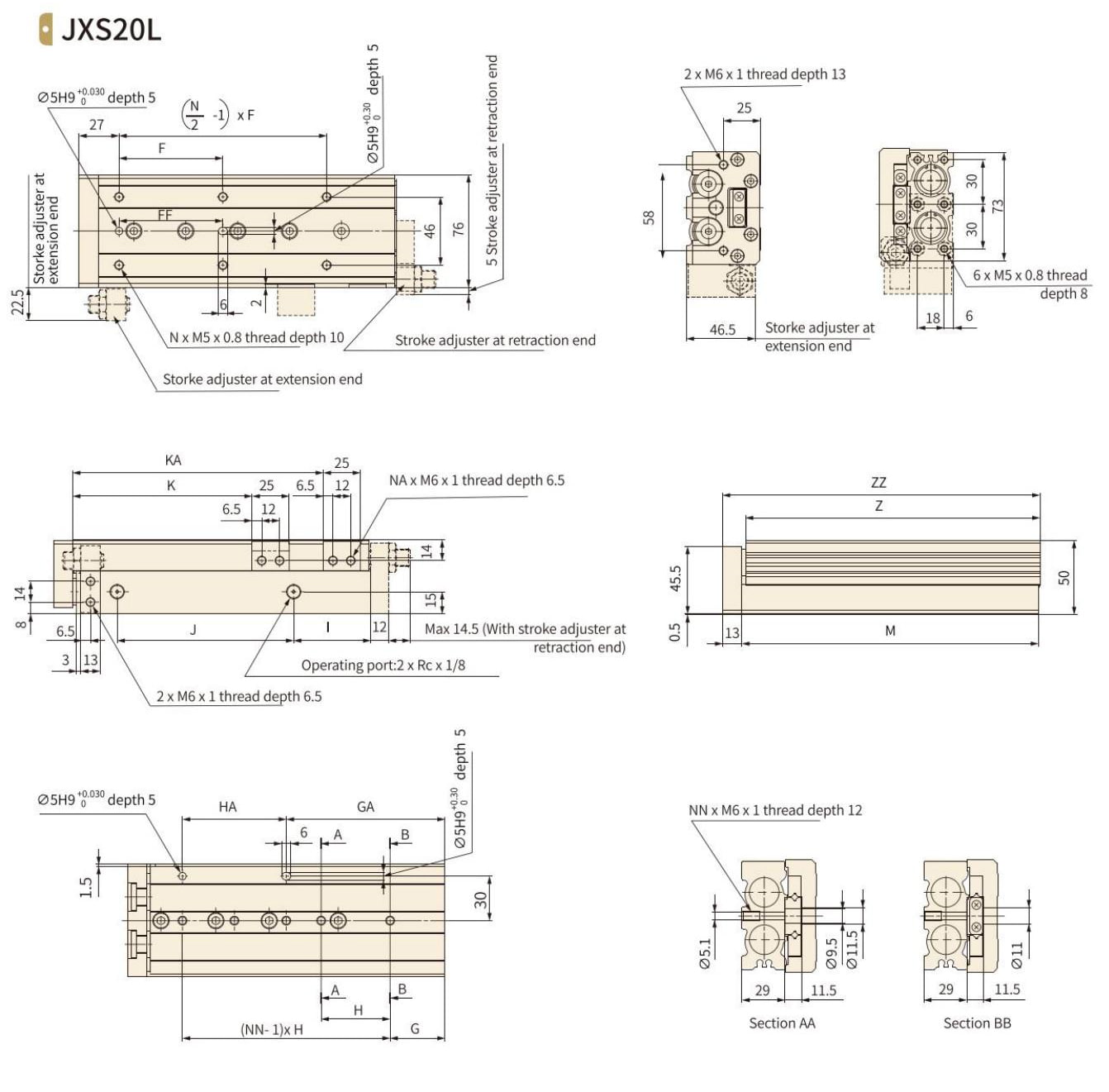

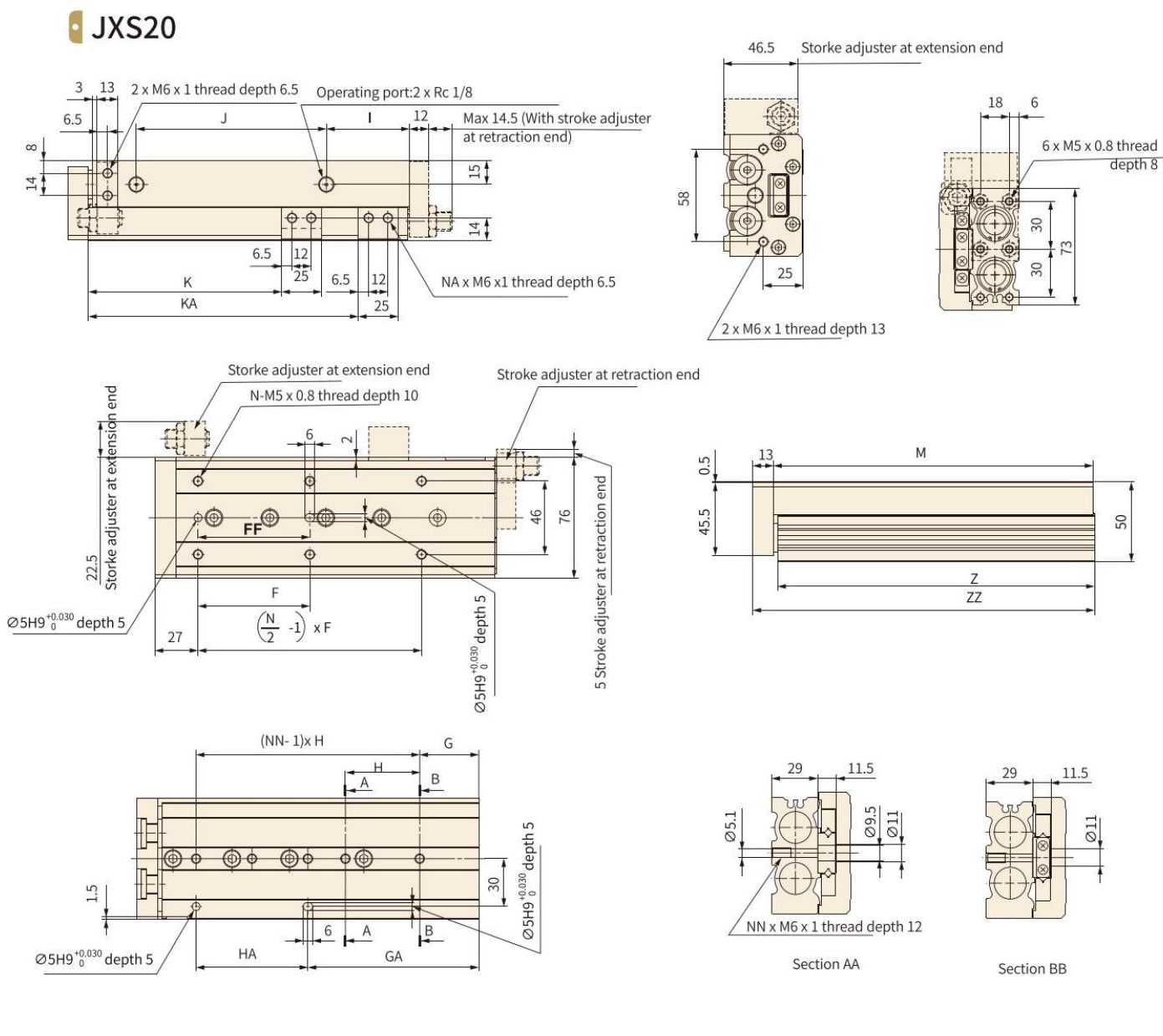

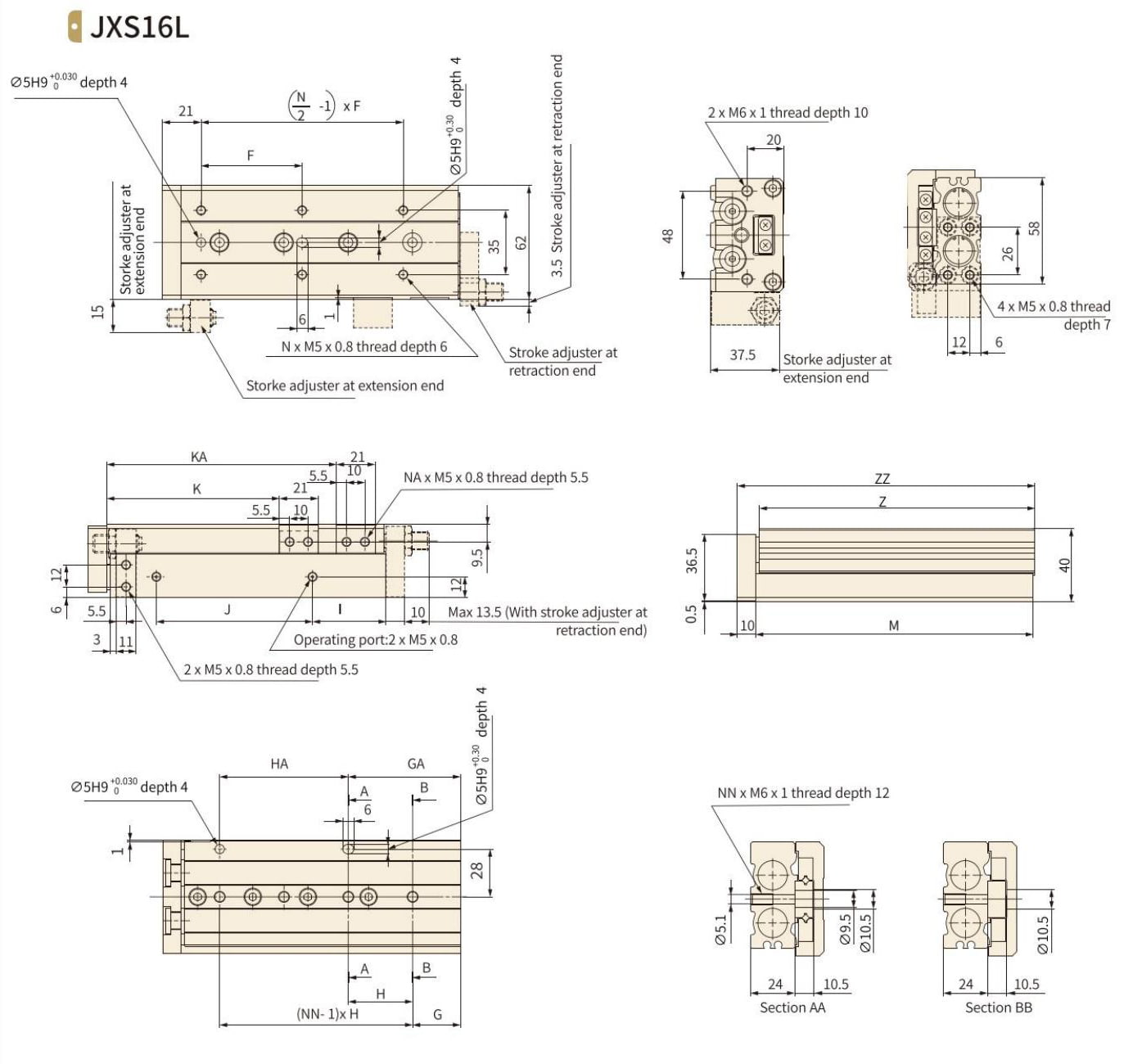

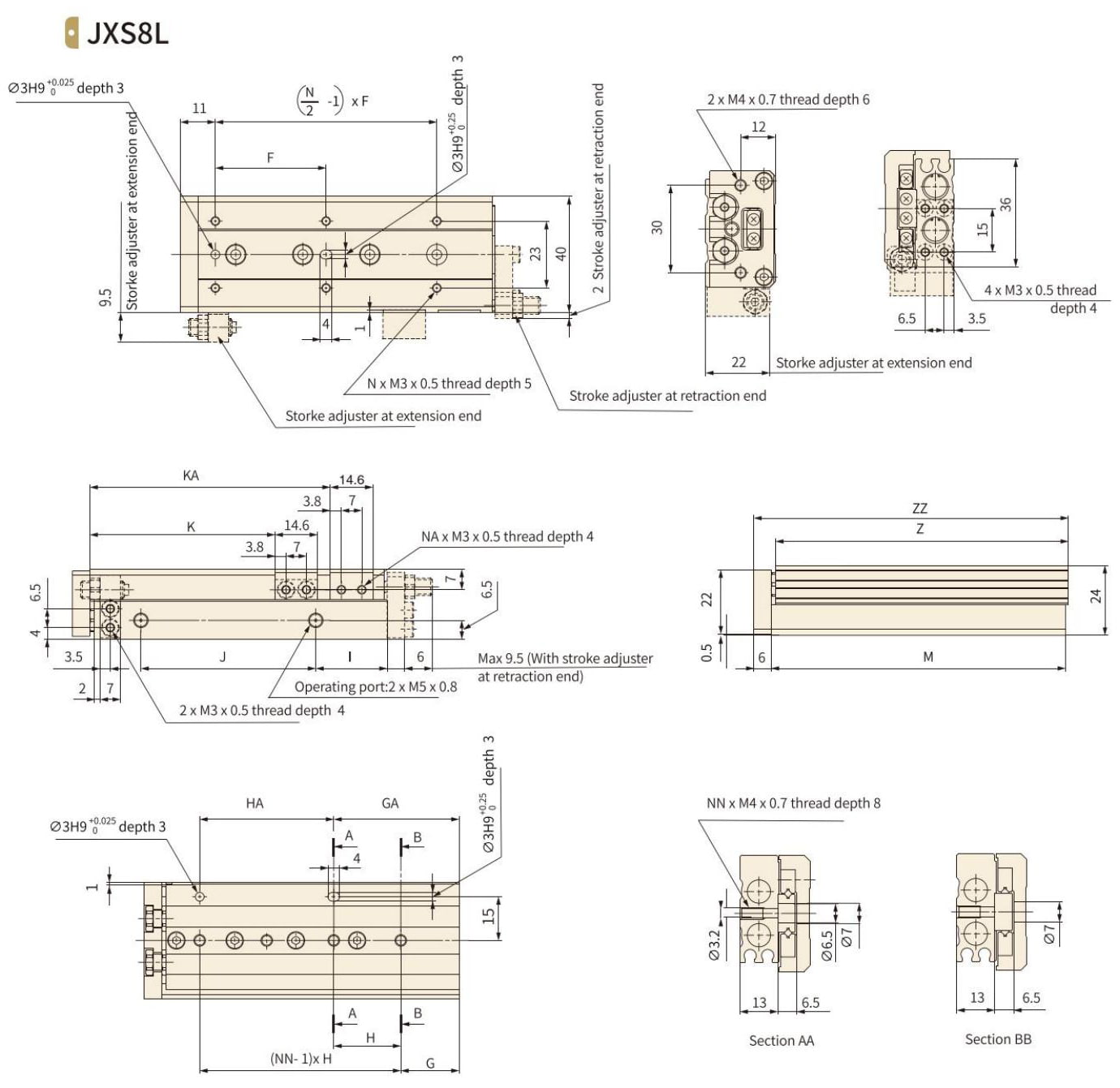

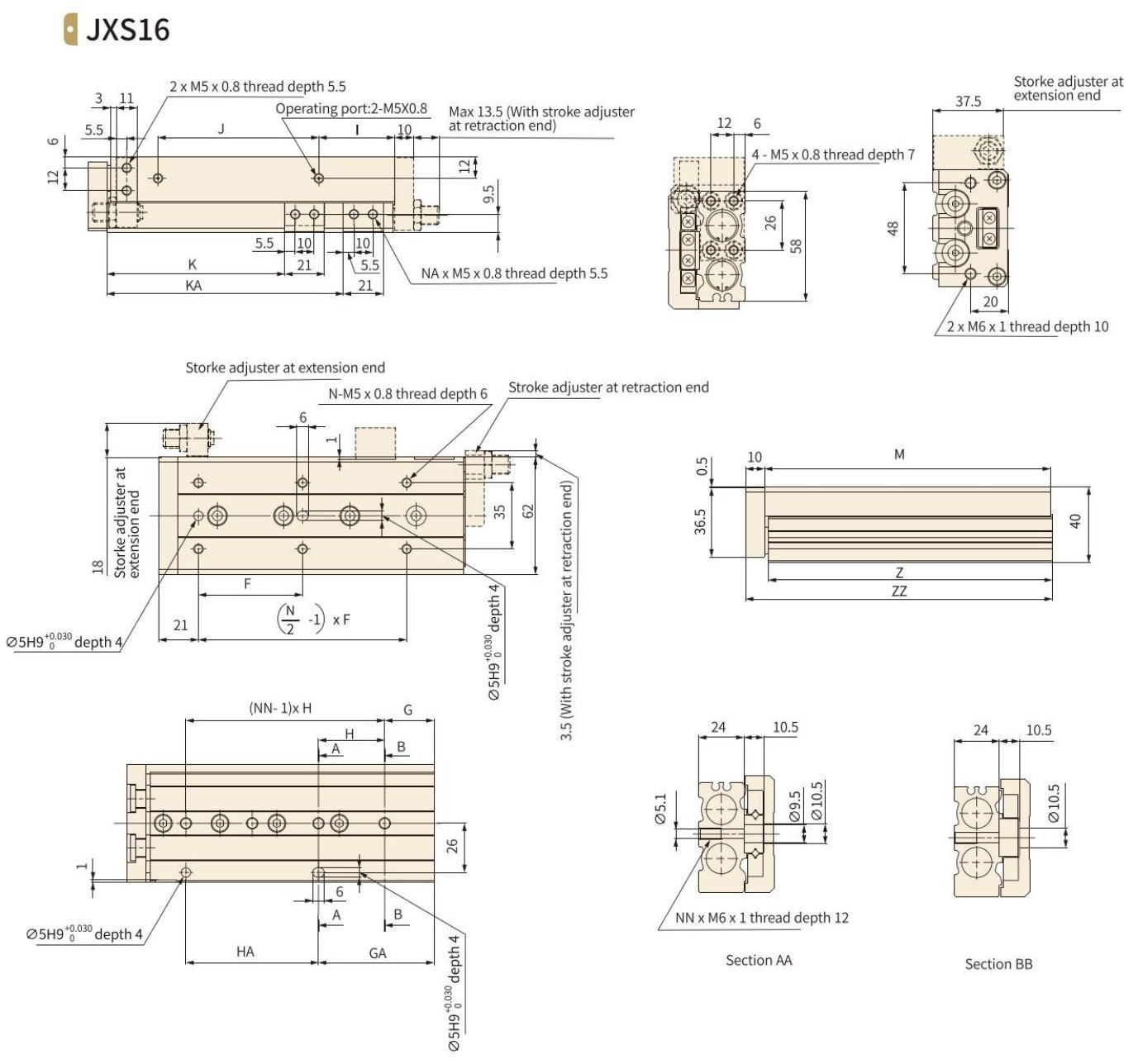

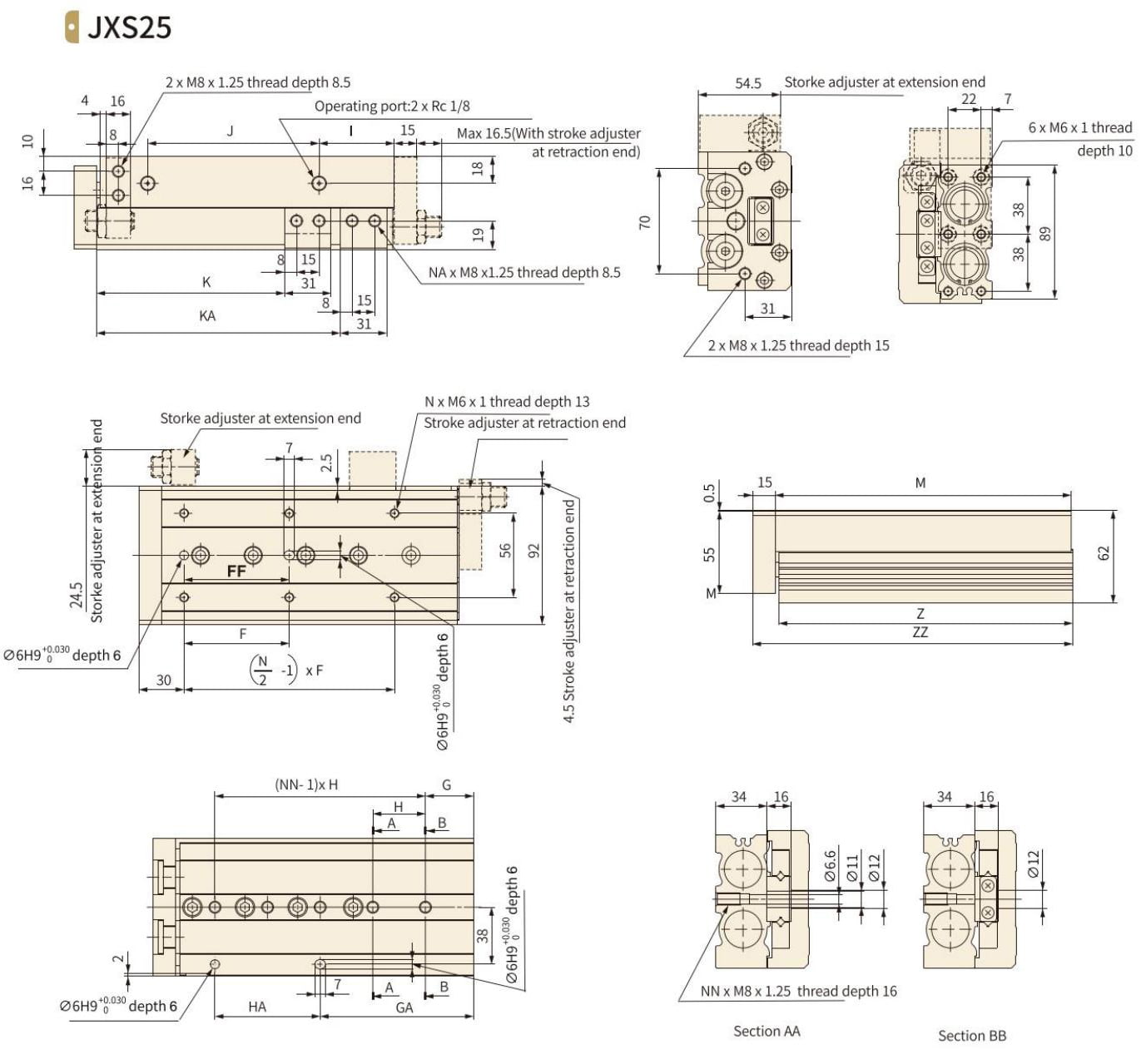

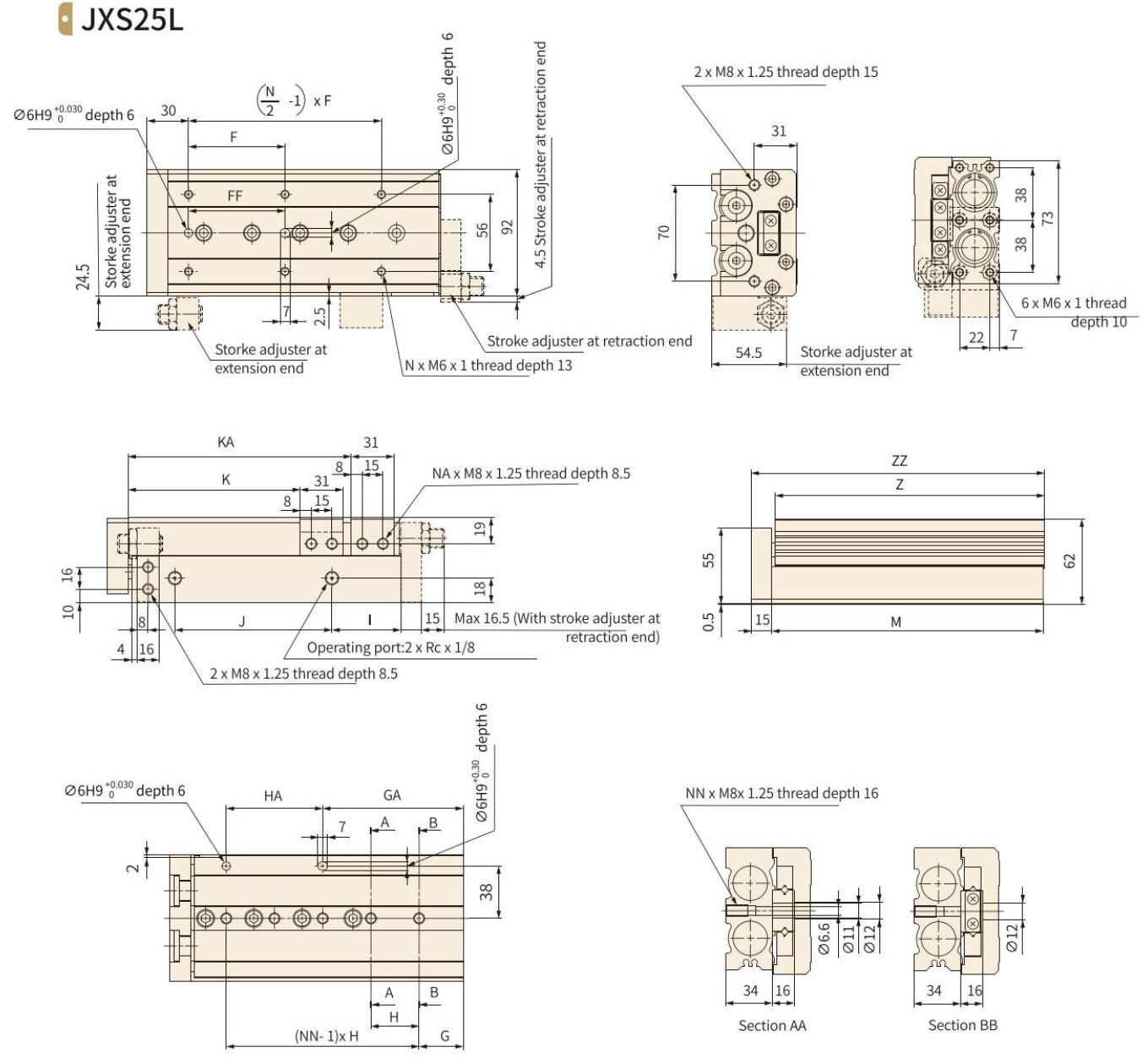

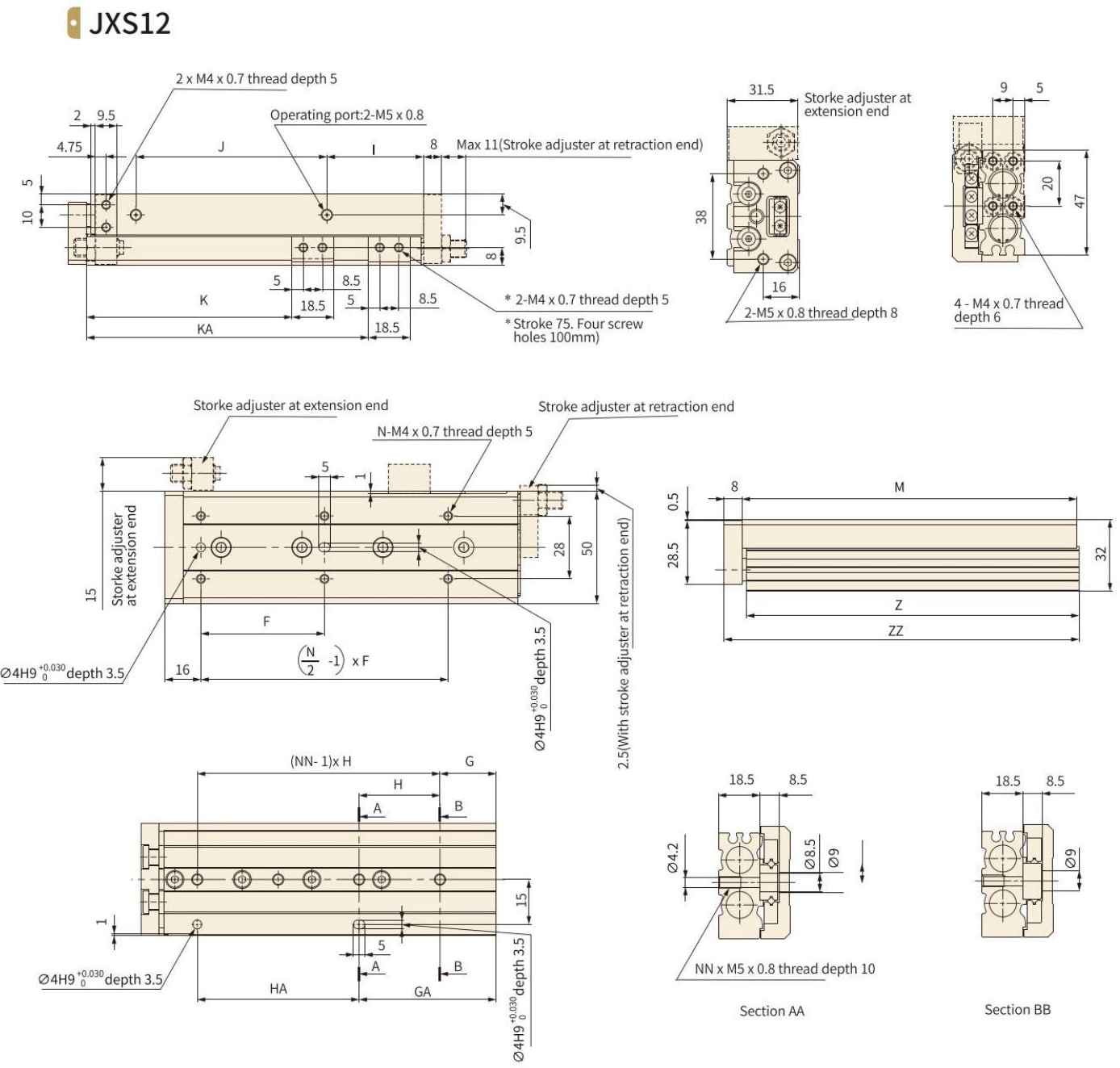

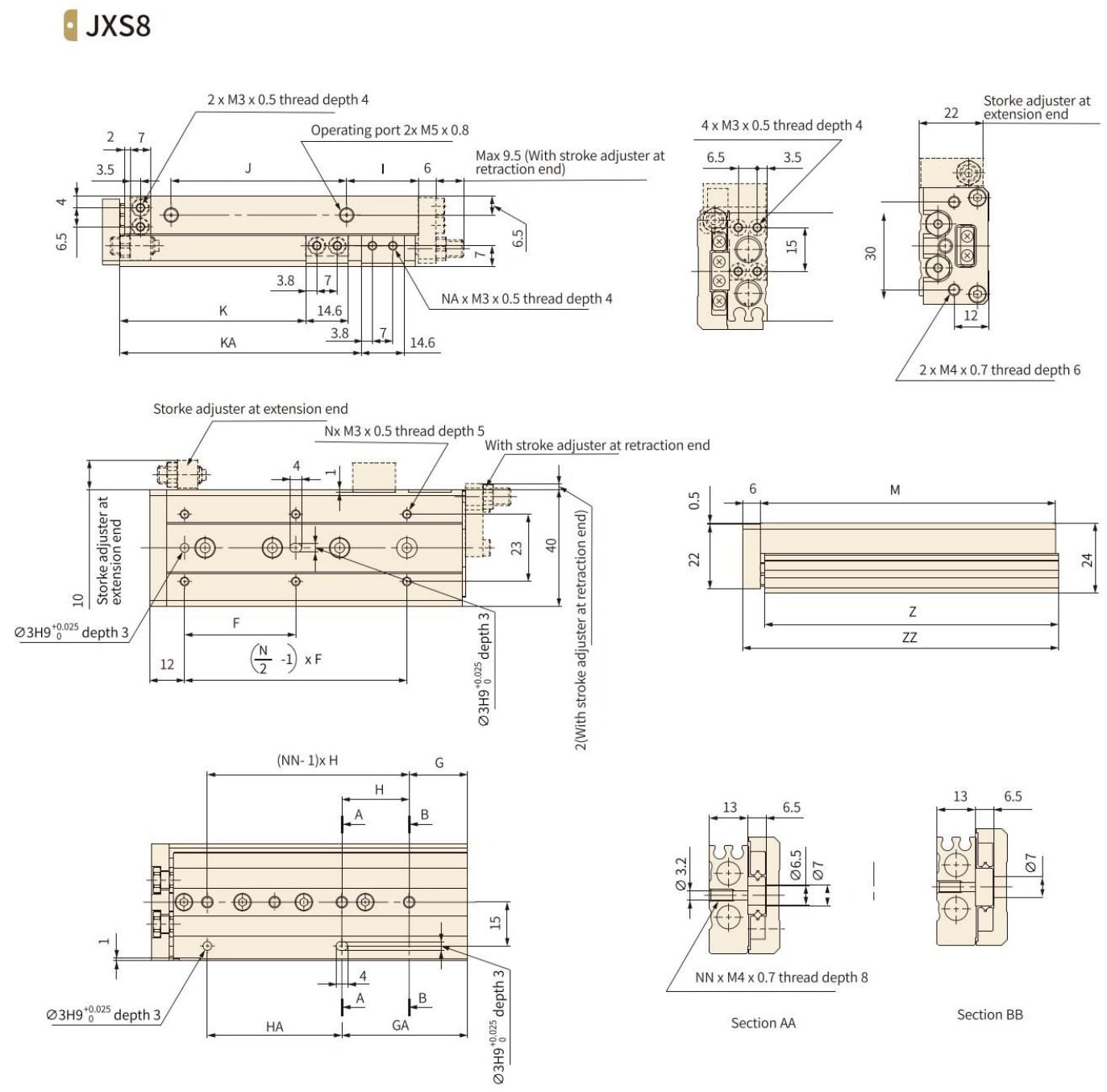

  • Produktgröße

Spezifikation

Bohrungsgröße (mm) 6 8 12 16 20 25
∅6x2 Betrag auf ∅8 ∅8x2 Betrag auf ∅11 ∅12x2 Betrag auf ∅17 ∅16x2 Betrag auf ∅22 ∅20x2 Betrag auf ∅28 ∅25x2 belaufen sich auf ∅35
Arbeitsmedium Luft
Betrieb Doppeltwirkend
Max. Betriebsdruck 0,7 MPA
Min. Betriebsdruck 0,15 MPa
Umgebungs- und Medientemperatur -10 ~ 60 ℃ (ohne Kondensation)
Kolbenstangegeschwindigkeit 50 ~ 500 mm/s
Kissen Gummipuffer an beiden Enden
Schmierung Turbinenöl Nr. 1 ISOVG32
Rohrleitungsgröße M3 × 0,5 M5 × 0,8 1/8

Zylinder theoretischer Ausgangsblatt (Doppelzylinderkonstruktion)

Bohrungsgröße (mm) Betriebsrichtung Kolbenfläche (mm²) Betriebsdruck (MPA)
0.2 0.3 0.4 0.5 0.6 0.7
∅6 × 2 AUS 57 11 17 23 29 34 40
IN 42 8 13 17 21 25 29
∅8 × 2 AUS 101 20 30 40 51 61 71
IN 75 15 23 30 38 45 53
∅12 × 2 AUS 226 45 68 90 113 136 158
IN 170 34 51 68 85 102 119
∅16 × 2 AUS 402 80 121 161 201 241 281
IN 302 60 91 121 151 181 211
∅20 × 2 AUS 628 126 188 251 314 377 440
IN 471 94 141 188 236 283 330
∅25 × 2 AUS 982 196 295 393 491 589 687
IN 756 151 227 302 378 454 529

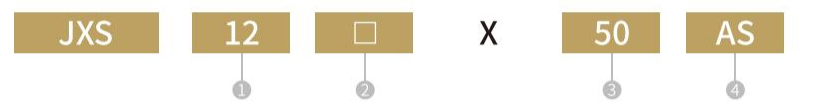

Bestellcode

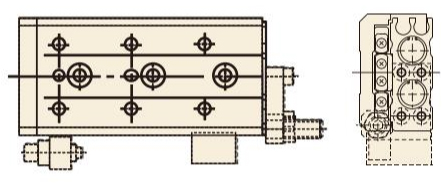

Standardtyp (NIL)

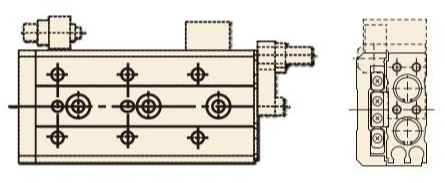

Symmetrischer Typ (mit L)

① Bohrung Größe ②model ③Schlaganfall ④Vereinstellungsgeräte
Null-Standard
L-symmetrisch
Null Nil
ALS Storke -Einsteller am Erweiterungsende
AT Schlaganfallantrag am Rückzugsende
A Schlaganfallanbieter auf beiden Seiten
*BS Hydraulikpuffer am Verlängerungsende
*Bt Hydraulikpuffer am Rückzugsende
*B Hydraulikpuffer auf beiden Seiten
Ab Storke -Einsteller am Erweiterungsende und Hydraulikpuffer am Rückzugsende
Ba Storke -Einsteller am Retraktionende und Hydraulikpuffer am Verlängerungsende

Sensoroption

Bohrungsgröße Stroke Funktion optional Sensor
10 20 30 40 50 75 100 125 150 Schlaganfall Direkte Montage
∅6 × 2 JEL-07D
∅8 × 2
∅12 × 2
∅16 × 2
∅20 × 2
∅25 × 2

[Hinweis] Sensormodell Weitere Informationen finden Sie in P173 für den spezifischen Bestellcode.
